ODF Nedir? Optik Dağıtım Çerçevesinin Açıklaması

Genellikle ODF olarak kısaltılan ve bazen fiber optik dağıtım çerçevesi olarak adlandırılan optik dağıtım çerçevesi, fiber optik kabloların sonlandırıldığı, eklendiği, yamalandığı ve korunduğu yapılandırılmış noktadır. ODF'leri telekom odalarında, FTTH ağlarında, veri merkezlerinde, kurumsal binalarda ve endüstriyel iletişim sistemlerinde bulacaksınız. Bu kılavuz, optik dağıtım ağını (ODN) ve fiber erişim projelerini destekleyen mühendislerin bakış açısıyla yazılmıştır; dolayısıyla amaç yalnızca mevcut ODF türlerini listelemek değil, aynı zamanda bir çerçeveyi fiber sayınız, kurulum alanınız, konektör formatınız, ekleme gereksinimleriniz ve uzun-vadeli genişletme planınız ile eşleştirmenize yardımcı olmaktır.

Alıcılar seçenekleri karşılaştırırken pratik soru nadiren "hangi türler mevcut?" olur. Genellikle "hangi ODF türünün siteme uygun olduğu ve siparişi vermeden önce tedarikçiyle neyi teyit etmem gerekiyor?" sorusu sorulur. Aşağıdaki bölümler her ikisine de cevap vermektedir ve makale bir seçim kılavuzu, spesifikasyon kontrol listesi, çalışılmış konfigürasyon örnekleri ve bir SSS ile sona ermektedir.

NedirOptik Dağıtım Çerçevesi(ODF)?

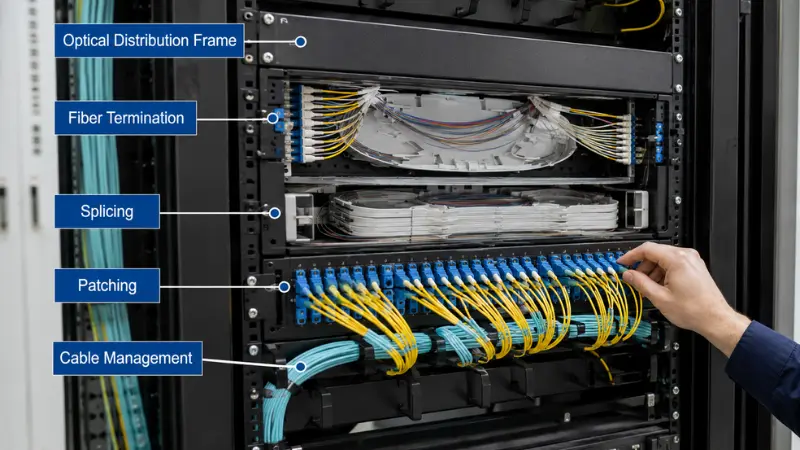

Optik dağıtım çerçevesi, optik fiberleri sonlandırmak, birleştirmek, yamalamak, korumak ve düzenlemek için kullanılan bir fiber yönetim muhafazasıdır. Gelen kablolar giden fiberlere, pigtaillere, bağlantı kablolarına veya ayırıcılar gibi pasif bileşenlere bağlanır ve her bağlantı bir kutu içinde gevşek bırakılmak yerine etiketlenir, korunur ve bakım için erişilebilir hale getirilir.

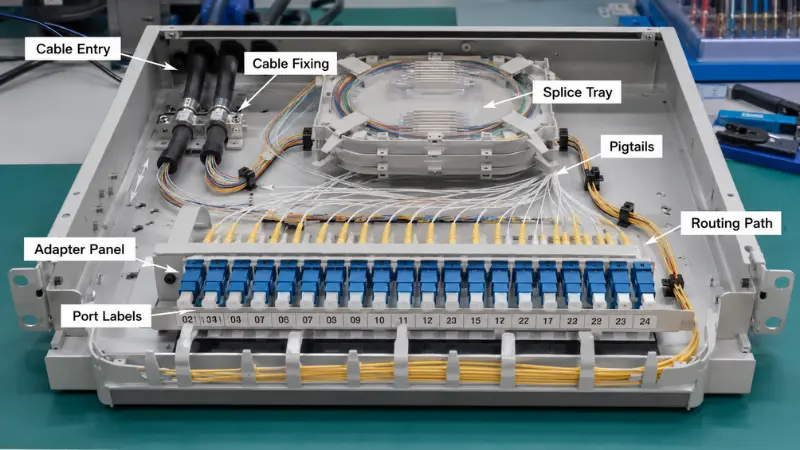

Günlük operasyonda, iyi-tasarlanmış bir ODF, fiber sonlandırmayı, füzyon ekleme korumasını, yama kablosu yönlendirmeyi, kablo gevşek depolamasını, konektör korumasını ve ağ testini veya yeniden yapılandırmayı destekler. Bunun önemli olmasının nedeni kozmetik değil somuttur: Çalışma saatleri dışında bir arıza ortaya çıktığında, net port numaralandırması ve erişilebilir ekleme tepsileri olan bir çerçeve, teknisyenin bağlantıyı dakikalar içinde izole edip onarmasına olanak tanır; aşırı kalabalık, etiketlenmemiş bir çerçeve ise aynı işi saatlerce fiberleri elle takip etmeye dönüştürür. Aynı sonlandırma ve koruma işlevlerinin çoğu kompakt olarak da görünürfiber optik terminal ve dağıtım kutularıaboneye daha yakın kullanıldığından iki ürün ailesinin karıştırılması kolaydır. Bu ayrıma daha sonra tekrar döneceğiz.

Ana Optik Dağıtım Çerçevesi Türleri

ODF'ler montaj yöntemi, kurulum ortamı, kapasite, iç yapı ve uygulamaya göre gruplandırılabilir. En yaygın kategoriler rafa montaj, duvara montaj, dış mekan, DIN rayı, PLC ayırıcı ve yüksek-yoğunluklu modüler çerçevelerdir. Aşağıdaki her bölüm, türün ne olduğunu, nereye uyduğunu ve seçim sırasında sıklıkla gözden kaçırılan pratik bir ayrıntıyı kapsamaktadır.

Raf Montajlı ODF

Rafa monteli bir ODF, standart 19-inçlik bir ekipman rafına monte edilir ve telekom odalarının, veri merkezlerinin, merkez ofislerin, sunucu odalarının ve kurumsal omurga kablolamanın temel taşıdır. Genellikle 1U, 2U, 3U veya 4U yüksekliklerde sunulur ve yanındaki anahtarlar, yönlendiriciler ve patch panellerle temiz bir şekilde entegre olur. Kaba bir kılavuz olarak, 1U birimi genellikle 24'e kadar fiber, 2U birimi yaklaşık 48 ila 96 fiber ve 3U ila 4U birimi 96 ila 144 veya daha fazla fiber taşır. Bu rakamlar adaptör formatıyla önemli ölçüde değişir; dolayısıyla yüksek yoğunluklu LC veya MPO panelleri kullanan bir çerçeve, SC kullanan bir çerçeveye göre U başına çok daha fazla fiber sığdırır.

Uzun-vadeli kullanılabilirliği belirleyen ayrıntı, sabit ve sürgülü çekmece tasarımı arasındaki seçimdir. Sabit bir çerçeve daha basit, daha stabil ve daha düşük maliyetli olup, nadiren değişen stabil omurga bağlantılarına uygundur. Kayar çekmece, tepsinin birleştirme ve inceleme için öne çekilmesini sağlar; bu, sık hareket eden, ekleme yapan ve değiştiren herhangi bir çerçeve için daha iyi bir seçimdir. Bir kayar tip belirtmeden önce, dar bir koridorda açılamayan yüksek-yoğunluklu bir çerçevenin bakımı zor olduğundan, rafın önünde çekmecenin tamamen uzanması için yeterli açıklık bulunduğunu doğrulayın.

Duvara Montajlı ODF

Duvara monte ODF, bir rafın içinde oturmak yerine doğrudan duvara sabitlenir; bu nedenle, rafın bulunmadığı veya alanın dar olduğu yerlerde doğal bir seçimdir: küçük telekomünikasyon odaları, ofis binaları, apartman bodrumları, kat dağıtım noktaları ve FTTH bina girişleri. Genellikle kompakttır, kilitlenebilir ve 12, 24 veya 48 çekirdek gibi orta düzeydeki fiber sayılarına uygundur.

Duvara montaj ünitesi seçerken kablo giriş yönü ilk bakışta göründüğünden daha önemlidir. Dar bir yükselticiye veya şafta monte edilen bir çerçevenin genellikle arkadan giriş yerine alttan veya yandan girişe ihtiyacı vardır, çünkü kutunun arkasında kabloyu keskin bir bükülme olmadan yönlendirmek için yer yoktur. Kutu duvara yerleştirildikten sonra değil, sipariş vermeden önce giriş yönünü, dahili bağlantı tepsisi kapasitesini, adaptör paneli düzenini ve fiber sarma için mevcut alanı onaylayın.

Dış Mekan ODF'si

Dış mekan ODF'si, FTTH erişim noktaları, dış mekan telekom kabinleri, direğe monteli dağıtım, kırsal geniş bant ve endüstriyel alanlar gibi açık veya yarı açık konumlarda fiberi sonlandırır ve dağıtır. İç mekan çerçevesinin aksine, dış ünite çevre yalıtımı nedeniyle yaşar veya ölür, bu nedenle bağlantı noktası sayısı spesifikasyonun yalnızca yarısı kadardır.

Dayanılacak rakam, uluslararası standartta tanımlanan giriş koruma derecesidir.IEC 60529 (IP kodu). Pratik açıdan IP54, toz-korumalı ve sıçrayan suya karşı dayanıklı anlamına gelir; bu, korunaklı veya kabine-monte edilmiş bir konuma uygun olabilir; IP65, toz-geçirmez ve düşük-basınçlı su jetlerine karşı korumalı anlamına gelir; bu, tamamen hava koşullarına maruz kalan bir çerçeve için daha gerçekçi bir minimum değerdir; ve IP66 ila IP68, daha güçlü püskürtmeler veya geçici daldırma sağlar. Daha yüksek bir daldırma derecesinin otomatik olarak jet direnci anlamına gelmediğini unutmayın; çünkü ikisi ayrı testlerdir; bu nedenle hem sağanak yağmuru hem de durgun suyu gören bir alanın ikili bir derecelendirmeye ihtiyacı olabilir. IP rakamının yanı sıra UV direncini, kablo rakoru tasarımını, muhafazanın korozyon direncini, kilitleme yöntemini ve yoğuşmanın nasıl yönetildiğini kontrol edin. Kötü bir şekilde yalıtılmış dış mekan çerçevesi, kurulumdan yıllar sonra nemle-ilişkili hataların en yaygın nedenlerinden biridir.

DIN Rayı ODF

DIN rayı ODF, bir elektrik kabini veya endüstriyel kontrol muhafazası içindeki DIN rayına takılan kompakt bir ünitedir ve otomasyon sistemlerinde, güç iletişiminde, akıllı şebeke ekipmanlarında, ulaşım kontrol kabinlerinde ve fabrika ağlarında düşük fiber sayıları için üretilmiştir. Değeri entegrasyondur: ayrı bir raf gerektirmeden fiber sonlandırma ve korumayı elektrik kablolarıyla aynı panele getirir.

Endüstriyel işler için, lif sayımının ötesinde mekanik ortama bakın. Titreşim, mevcut kabin derinliği, topraklama gereksinimleri ve kablo geriliminin azaltılması, çerçevenin güvenilir kalıp kalmayacağını etkiler ve fiber yönlendirme, bir teknisyenin yakındaki güç iletkenlerini rahatsız etmeden konektörlere ulaşabilmesini sağlayacak şekilde düzenlenmelidir.

PLC Ayırıcı ODF

Bir PLC ayırıcı ODF, çerçevenin içinde pasif optik ayırıcıları barındırır, böylece bir besleyici fiber birçok abone fiberine bölünür; bu da onu, aşağıdaki gibi referanslarda standartlaştırılmış FTTH, GPON ve EPON erişim ağlarının temel yapı taşı haline getirir.ITU-T G.984 GPON önerileri. Tek bir çerçeve, pasif optik ağ dağıtımını düzenli tutan sonlandırma, ayırıcı kurulumu, yamalama ve kablo yönetimini birleştirebilir. Tipik konfigürasyonlar 1×8'den 1×32 veya 1×64'e kadar uzanır ve doğru oran, projenin bağlantı bütçesine ve abone yoğunluğuna bağlıdır.

İki mühendislik noktası planlamaya değer. İlk olarak, bölme oranı, bağlantı noktası düzenini ve bakım alanını yönlendirir, çünkü 1×32 ayırıcı, 1×8'den çok daha fazla çıkış bağdaştırıcısını besler ve bu çıkışların kalabalıklaşma olmadan yamalanması ve etiketlenmesi için alana ihtiyaç vardır. Ayrıca, bir düğümdeki merkezi bölme ile ağ genelinde dağıtılmış bölme arasında erken karar verilmesine de yardımcı olur; bu, bu genel bakışta iyi bir şekilde açıklanan-bir değiş-tokuştur.optik ayırıcı türleri. Second, PON deployments almost always use angle-polished (APC) connectors. The reason is return loss: reflections in a shared passive tree degrade signal quality for every subscriber on the branch, and APC end faces suppress those reflections far better than flat-polished ones. Confirm the splitter ratio, connector polish, input and output layout, available splice tray space and labeling scheme before ordering, and browse PLC ayırıcıTasarımınızın ihtiyaç duyduğu orana tam olarak uyacak seçenekler.

Yüksek-Yoğunluklu Modüler ODF

Yüksek-yoğunluklu modüler ODF, sınırlı raf veya zemin alanındaki büyük fiber sayıları için tasarlanmıştır ve büyümek için alana ihtiyaç duyan veri merkezleri, merkez ofisler, taşıyıcı omurga, büyük kampüsler ve toplama noktaları için standart seçimdir. Bu sistemler tek bir sabit panel yerine modüler adaptör panelleri, çıkarılabilir kasetler, çoklu ekleme tepsileri ve özel olarak tasarlanmış yönlendirme yolları kullanır ve genellikle LC veya MPO/MTP arayüzlerini destekler.

Burada kaçınılması gereken hata, yalnızca maksimum bağlantı noktası sayısına göre seçim yapmaktır. Çok yüksek yoğunluklarda bağlantı kabloları bir araya toplanır, önden-erişim alanı daralır ve aşırı doldurulmuş çerçeve, bakım sırasında yanlışlıkla yanlış bağlantı noktasının bağlantısının kesilmesine neden olur. Bu bölümde ele alınan LC-ya da-dizi seçimi de dahil olmak üzere, yüksek-yoğunluklu işler için belirleyici soruLC ve MTP/MPO'ya karşı pratik kılavuz, çerçeve tamamen yüklendikten sonra teknisyenlerin hâlâ bağlantı noktalarına ulaşıp ulaşamayacağı, bağlantı kablolarını yönetip yönetemeyeceği ve bükülme yarıçapını koruyup koruyamayacağıdır.

ODF Türleri Karşılaştırma Tablosu

Kapasite aralıkları yalnızca tipik değerlerdir ve ürün tasarımına, adaptör formatına ve tedarikçi konfigürasyonuna göre değişiklik gösterir. Her zaman kesin fiber sayısını ve panel seçeneklerini veri sayfasına göre doğrulayın.

Hızlı ODF Seçim Kılavuzu

Yalnızca doğru kategoriye doğru hızlı bir yönlendirmeye ihtiyacınız varsa, aşağıdaki tablo genel proje durumlarını uygun bir başlangıç ​​noktasıyla eşleştirir. Bunu bir kısa liste olarak değerlendirin ve daha sonra aşağıdaki kontrol listesini kullanarak ayrıntıları doğrulayın.

Projeniz için Doğru ODF'yi Nasıl Seçersiniz?

Bir ODF seçmek, yeterli bağlantı noktasına sahip bir kutuyu seçmek değildir. Bir çerçevenin tasarımın tamamına uyması gerekir, bu nedenle aşağıdaki faktörlerin tümü satın almadan önce onaylanmalıdır.

Fiber Sayısı ve Gelecekteki Genişleme

Bugün sonlandırmanız, birleştirmeniz veya yamanız gereken fiber sayısıyla başlayın, ardından bir yedek ekleyin. Günümüzün 24 fiberine tam olarak uygun boyuttaki bir çerçeve, tesis 48'e ulaştığında yer bırakmaz ve daha sonra kapasiteyi yenilemek genellikle onu şimdi satın almaktan daha maliyetli olur. Uygulamada birçok proje gelecekteki bağlantılar, yedek fiberler ve yükseltmeler için yüzde 20 ila 50 yedek kapasite ayırıyor. Kaç fiberin geldiğini, kaçının çıktığını, daha fazla kullanıcı veya bina eklenip eklenmeyeceği ve ekleme tepsisi ile adaptör kapasitesinin bu büyümeyi karşılayıp karşılayamayacağını sorun.

Kurulum Alanı

Konum büyük ölçüde türü belirler. Mevcut 19 inçlik raf, raf montajlı çerçeveye işaret eder; yalnızca duvar alanı olan bir alan, duvara montaj çerçevesine işaret eder; endüstriyel bir kabinin içindeki bir fiber, bir DIN rayı çerçevesine işaret eder; ve yağmura, toza veya sıcaklık dalgalanmalarına maruz kalan bir kurulum, standart bir iç üniteyi devre dışı bırakıp, bir dış üniteyi tercih eder. Bir modele karar vermeden önce raf derinliği veya çekmece açıklığı da dahil olmak üzere gerçek kullanılabilir alanı ölçün.

İç Ortam ve Dış Ortam Ortamı

İç ve dış çerçeveler birbirinin yerine kullanılamaz. İç üniteler, sızdırmazlığın öncelikli olmadığı ekipman odaları, ofisler ve telekomünikasyon dolapları gibi korunan alanlara uygundur. Dış ünitelerin neme, toza, korozyona ve UV'ye karşı savunulabilir korumaya ihtiyacı vardır; bu nedenle IP derecesi, mahfaza malzemesi, kapı contası, rakor tasarımı, kilitleme yapısı ve sıcaklık aralığının tamamı spesifikasyona aittir. Kablo türleri ve yönlendirme dahil olmak üzere iç ve dış mekan kullanımı arasındaki farklar bu kılavuzda ele alınmaktadır.iç ve dış mekan fiber kablo montajı. Dış mekanda iç mekan çerçevesi kullanmak, güvenilirliğin azalmasının sık görülen ve önlenebilir bir nedenidir.

ODF'ler SC, LC, FC veya ST adaptörleriyle yapılandırılabilir ve doğru seçim, mevcut bağlantı kabloları, pigtailler ve aktif ekipman arayüzleridir. Genel bir kalıp olarak,SC konnektörleritelekom ve FTTH'de yaygındır,LC konnektörleriyüksek-yoğunluklu veri merkezi ve kurumsal çalışmalara hakimdir, FC bazı telekomünikasyon ve enstrümantasyonda görünür ve ST eski ağlarda varlığını sürdürür. Formatı eşleşmeye göre onaylayınfiber optik adaptörlerkullanmayı düşünüyorsunuz.

Polonyalı tip eşit ilgiyi hak ediyor. UPC (düz, hafif kubbeli) uç yüzleri tipik olarak yaklaşık 50 dB'lik bir geri dönüş kaybı sağlarken APC (açılı 8-derece) uç yüzleri, başıboş ışığı fiberden aşağı doğru geri göndermek yerine kaplamaya yansıtarak kabaca 65 dB'ye ulaşır; bu nedenle APC, PON ve RF video uygulamalarında standarttır. İkisi birbiriyle eşleştirilmemelidir: APC--UPC bağlantısı, yüksek ekleme kaybına neden olur ve yüksük uç yüzlerine fiziksel olarak zarar verebilir. Seçenekleri tartıyorsanız, bu açıklamaPC, UPC ve APC cila çeşitlerifarklılıkları ayrıntılarıyla ele alıyor.

Ekleme Tepsisi Kapasitesi

Çerçeve füzyon birleştirme için kullanılacaksa, dahili tepsi kapasitesinin yalnızca adaptör sayısıyla değil, fiber sayısıyla da eşleşmesi gerekir. Yaygın ve sinir bozucu bir hata, çok sayıda adaptör bağlantı noktasına sahip ancak çok az tepsiye sahip bir çerçeve satın almaktır. Planlama kuralı olarak, bir ekleme tepsisi genellikle 12 veya 24 korumalı ekleme içerir, dolayısıyla 24-fiberli bir iş kabaca bir ila iki tepsiye, 48-fiberli bir iş ise iki ila dört tepsiye vb. ihtiyaç duyar. Tepsiler yetersiz kaldığında belirtiler öngörülebilir: Isıyla büzüşen manşonların oturacak yeri yoktur, elyaflar minimum bükülme yarıçapları dahilinde sarılamaz, bakım, mevcut eklemelerin yeniden bozulması anlamına gelir ve gelecekteki genişleme garip hale gelir. Özetlenen uygulamalara göreFiber Optik DerneğiKüçük bina kabloları genellikle kurulumdan sonra yaklaşık 25 mm'lik bir bükülme yarıçapına ihtiyaç duyar ve bu yarıçapı tutamayan bir çerçeve, ekleme kaybını önemli ölçüde artıracaktır. Tepsi sayısını, kılıf saklamayı ve yönlendirme yolunu birlikte planlayın vefiber pigtaillerçerçevenin yanında yer alır, böylece sonlandırmalar ve tepsiler uyumludur. Hala ekleme ve sahada-kurulu bağlayıcılar arasında karar veriyorsanız, bu karşılaştırmafüzyon birleştirmeyararlı bir referanstır.

Kablo Girişi ve Bakım Erişimi

Kablo giriş yönü gerçek-bir kısıtlamadır, bir ayrıntı değildir. Çerçeveler arkadan, yandan, üstten veya alttan girişi destekler ve saha düzeniyle uyumsuzluk, keskin virajlara veya dağınık yönlendirmeye neden olur. Bakım erişimi de aynı mantığı izler: Sık sık değiştirilen ağlarda kayan çekmece veya ön-erişim tasarımıyla çalışmak daha kolaydır; sabit bir yapı ise az değişiklikle kararlı bağlantılar için kabul edilebilir. Kağıt üzerinde kompakt görünen bir çerçevenin, kablolar takıldıktan sonra bakımı zor olabilir.

Etiketleme ve Kablo Yönetimi

Açık etiketleme, arızalar ve yükseltmeler sırasında zaman tasarrufu sağlar ve daha büyük çerçevelerde zayıf etiketleme, yanlış bağlantılara, daha uzun hata izolasyonuna ve önlenebilir kesintilere neden olur. İyi bir çerçeve, farklı bağlantı noktası numaralandırmasına, özel etiket alanına, bağlantı kablosu yönlendirme halkalarına, bağlantı noktalarına, gevşek bir depolama alanına ve gelen kablolar ile bağlantı kabloları arasında ayrım yapılmasına olanak tanır. Yönlendirmenizi koruyunyama kablolarısonradan düşünülerek eklenmek yerine baştan planlanmıştır.

Fiyat Teklifi İstemeden Önce ODF Spesifikasyon Kontrol Listesi

Bir tedarikçiyle iletişime geçmeden önce bu ayrıntıları hazırlamak, ileri geri gidişi-kısaltır-ve yanlış yapılandırma alma riskini azaltır.

• Şimdi sonlandırılacak toplam elyaf artı gelecekteki büyüme için rezerv yüzdesi.
• İç mekan veya dış mekan kurulumu ve dış mekan için hedef IP derecesi.
• Montaj yöntemi: 19-inç raf U yüksekliği, duvar, direk, DIN rayı veya dolap.
• Konektör ve adaptör formatı (SC, LC, FC veya ST) ve cilalama (UPC veya APC).
• Pigtail ve patch cord tipi, uzunluğu ve miktarı.
• Ekleme tepsisi sayısı ve tepsi başına gereken kapasite.
• PON projeleri için ayırıcı oranı ve bölme konumu.
• Kablo giriş yönü ve kablonun dış çapı veya rakor boyutu.
• Etiketleme ve bağlantı noktası{0}numaralandırma şeması.
• Sabit veya kayar yapı ve gerekli erişim tarafı.

Örnek ODF Yapılandırmaları

Üç anonimleştirilmiş senaryo, yukarıdaki faktörlerin pratikte nasıl birleştiğini göstermektedir.

Küçük FTTH bina dağıtım noktası

Yükseltici içindeki SC/APC örgülü 24 fiber için, iki ekleme tepsisi ve alttan veya yandan kablo girişine sahip kompakt duvara monte ODF genellikle yeterlidir. Birkaç yedek bağlantı noktasının rezerve edilmesi, ikinci bir çerçeve eklemeye gerek kalmadan binada ek üniteler için yer bırakır.

Veri merkezi toplama

Yoğun bir koridorda LC üzerinde 96 fiber için, önden erişimli ve çift kablo girişli, 2U yüksek-yoğunluklu kayan raf montajlı ODF, yamalamayı yönetilebilir hale getirir ve ağır yama-kablo yükü altında bükülme yarıçapını korur. Sürgülü çekmece burada önemlidir çünkü değişiklikler sıktır.

Bir direğe kırsal FTTH erişimi

Birçok aboneye yönelik bir besleyici bölünmesi için, IP65 veya daha yüksek dereceli bir dış mekan ayırıcı dağıtım çerçevesi,1×32 ayırıcıve SC/APC konektörleri, tek bir muhafazada hem bölmeyi hem de çevreye maruz kalmayı yönetir.

Uygulamaya Göre ODF Seçimi

FTTH ve PON Erişim Ağları

FTTH çalışması, iç mekanlarda duvara monte çerçeveleri, açık erişim noktalarında dış mekan çerçevelerini ve pasif bölmenin gerekli olduğu yerlerde PLC ayırıcı çerçeveleri kullanma eğilimindedir. Bodrum, telekom odası veya zemin dağıtım noktası genellikle duvara monte ünite gerektirir; harici bir konum, dış mekan-derecelendirmesine sahip bir konum gerektirir; ve bir bölme düğümü, ayırıcıyı sonlandırma ile bütünleştiren bir ayırıcı çerçeveyi gerektirir. Pasif bir yapının neleri gerektirdiğine dair daha geniş bir bakış açısı için buFTTH pasif bileşenlerisatın alma kılavuzu yararlı bir yol arkadaşıdır.

Veri Merkezleri ve Telekom Odaları

Bu ortamlar, rafa monteli ve yüksek{0}yoğunluklu modüler çerçeveleri tercih eder ve genellikle yüksek fiber sayıları, LC yüksek-yoğunluklu adaptörler, temiz yama-kablo yönlendirmesi, güvenilir etiketleme ve genişletme alanı gerektirir. Yoğun raflarda kablo yönetimi, ham bağlantı noktası yoğunluğu kadar ağırlık taşır.

Kurumsal Binalar ve Kampüs Ağları

Burada doğru çerçeve omurga tasarımına bağlıdır. Ana ekipman odasında genellikle rafa monte çerçeve kullanılırken, zemin dağıtım noktalarında duvara monte çerçeveler kullanılır. Çoklu bina kampüsünde ODF'ler omurga fiberlerini sonlandırır ve binalar, anahtarlar ve ekipman odaları arasında temiz bir yama noktası sağlar.

Endüstriyel ve Kontrol Kabini Ağları

Endüstriyel ağlar DIN ray çerçevelerine veya kompakt duvara montaj ünitelerine dayanır. Çerçevenin kontrol kabinine uyması, fiberleri mekanik gerilimden koruması ve teknisyenlerin elektrik kablolarına dokunmadan konnektörlere erişmesine olanak tanıması gerekir; titreşim, toz, kabin sıcaklığı ve gerilim azaltma da hesaba katılır.

ODF ve Fiber Bağlantı Paneli ve Fiber Dağıtım Kutusu karşılaştırması

Alıcılar genellikle bu üçünü karıştırıyor çünkü hepsi fiber bağlantıları yönetiyor, ancak bunlar aynı şey değil. Bir ODF genellikle adaptör panellerini, ekleme tepsilerini, kablo yönlendirmeyi, gevşek depolamayı ve korumayı birleştiren en eksiksiz ünitedir. Fiber bağlantı paneli daha çok raf içindeki konektörlü yamalamaya odaklanır, ancak bazılarında ekleme tepsileri bulunur. Bir fiber dağıtım kutusu genellikle daha küçüktür ve FTTH binalarında, kat noktalarında veya dış mekan erişim konumlarında son kullanıcılara daha yakın durur.

Karar vermenin kısa yolu: Yapılandırılmış sonlandırma, birleştirme, yamalama ve yönetimin birlikte yapılmasına ihtiyaç duyduğunuzda ODF kullanın; Esas olarak aktif ekipmanın yakınında raf{0}}tabanlı yama uygulamasına ihtiyaç duyduğunuzda bir yama paneli kullanın; ve kullanıcılara yakın kompakt dağıtıma ihtiyaç duyduğunuzda bir dağıtım kutusu kullanın. Adlandırma tedarikçiler ve pazarlar arasında farklılık gösterdiğinden, veri sayfasındaki etiket yerine gerçek yapıyı, kapasiteyi ve işlevi değerlendirin. Bu daha derin bakışODF ile fiber patch panel arasındaki farklarSınır hala bulanık görünüyorsa okumaya değer.

ODF Seçerken Yaygın Hatalar

Yalnızca Bağlantı Noktası Sayısına Göre Seçim Yapma

Liman sayısı önemli ama tek başına yeterli değil. Ekleme kapasitesi, kablo girişi, adaptör formatı, bakım alanı ve genişletme boşluğunun tamamı çerçevenin sahada gerçekten çalışıp çalışmayacağını belirler.

Gelecekteki Genişlemenin Göz ardı Edilmesi

Yedek kapasitesi olmayan,{0}düşük maliyetli bir çerçeve, ağ büyüdüğü anda pahalı hale gelir. Lif büyümesini son seçimden sonra değil, öncesinde planlayın.

İç Mekan ODF'yi Dış Mekanda Kullanma

İç mekan çerçeveleri yağmura, toza ve sürekli dış mekana maruz kalacak şekilde tasarlanmamıştır. Dış mekan kurulumları, uygun IP derecesine ve rakor tasarımına sahip, uygun şekilde kapatılmış bir muhafazaya ihtiyaç duyar.

Konektör Türlerini Planlamadan Karıştırma

SC, LC, FC, APC ve UPC seçeneklerinin yama kabloları, pigtailler ve aktif ekipmanlarla uyumlu olması gerekir. Yanlış kombinasyon kurulumu karmaşık hale getirir ve uyumsuz cila durumunda optik performansı düşürür.

Bakım Erişimini Unutmak

Kağıt üzerinde kompakt görünen bir çerçevenin kablolandıktan sonra bakımı zor olabilir. Kurulumdan sonra teknisyenlerin adaptörlere, ekleme tepsilerine ve yönlendirme alanlarına güvenli bir şekilde erişebildiğinden emin olun.

Sıkça Sorulan Sorular

Çözüm

Optik dağıtım çerçevesinin ana türleri rafa montaj, duvara montaj, dış mekan, DIN rayı, PLC ayırıcı ve yüksek{0}}yoğunluklu modülerdir ve doğru seçim, fiber sayısı, kurulum alanı, ortam, konektör ve cila türü, bağlantı tepsisi kapasitesi, kablo yönlendirme ve gelecekteki genişlemeye göre yapılır. Küçük bir iç mekan alanı yalnızca duvara monte çerçeveye ihtiyaç duyabilir; telekom odaları ve veri merkezleri genellikle rafa monte veya yüksek-yoğunluklu çerçeveler gerektirir; FTTH ve PON ağları genellikle dış mekan ve PLC ayırıcı çerçevelerini kullanır; ve endüstriyel dolaplar DIN ray çerçeveleri tarafından iyi bir şekilde servis edilir. Seçim yapmadan önce yukarıdaki kontrol listesini kullanarak proje ayrıntılarınızı hazırlayın; pratik, güvenilir ve bakımı kolay bir çerçevenin belirlenmesi çok daha kolay hale gelir.
