Fiber Optik Adaptör
Evolux Fiber: Profesyonel Fiber Optik Adaptör Üreticiniz!
Shenzhen Evolux Fiber Co., Ltd, yüksek-kaliteli fiber optik ürünlerin araştırma, geliştirme, üretim ve dağıtımında uzmanlaşmış, ileri teknoloji optik fiber çözümlerinin lider sağlayıcısıdır-. 2013 yılında kurulan ve merkezi Çin'in Shen Zhen şehrinde bulunan fiber optik alanında güvenilir bir isim olarak ortaya çıktık. Yeniliğe ve güvenilirliğe güçlü bir şekilde odaklanarak küresel telekomünikasyon sektörünün gelişen taleplerini karşılamaya çalışıyoruz.
Avantajlarımız
Çeşitli Ürün Portföyü
Müşterilerimizin farklı ihtiyaçlarını karşılamak için tek-modlu ve çok-modlu optik fiberlerden belirli uygulamalara yönelik özel optik fiberlere kadar, optik fiber kablolar, konektörler, alıcı-vericiler, adaptörler ve ilgili aksesuarlar dahil olmak üzere kapsamlı bir optik fiber ürün yelpazesi sunuyoruz.
Mükemmel Müşteri Desteği
Müşterilerimizi desteklemeye hazır uzmanlardan oluşan bir ekip oluşturduk. Müşterilerin doğru fiber optik çözümünü seçmelerine yardımcı olur ve uygulama sürecine rehberlik ederek müşterilerin kapsamlı satış öncesi danışmanlıktan, satış sonrası destek ve teknik yardıma- kadar faydalanmalarını sağlar.
Gelişmiş Ar-Ge İmkanları
{0}}En{-son-teknolojiye sahip Ar-Ge tesisleri, ekipmanları ve uzman laboratuvarlar, fiber optik malzemelerin, tasarımın ve üretim süreçlerinin son teknoloji araştırmalarını, deneylerini ve testlerini- yürütmek için ideal bir ortam sağlar.
Profesyonel Özelleştirme Hizmetleri
Müşterilerin fiber optik ürünlerini kendi özel ihtiyaçlarına göre uyarlamalarına olanak tanıyan özelleştirme seçenekleri sunuyoruz. Fiber çapı, kaplama malzemesi veya konnektör tipi esnek bir şekilde özelleştirilebilir.
Product Categories
Latest Products
FİBER OPTİK ADAPTÖR OEM ve TOPLU TEDARİK
Ürün ve Projeleriniz için Güvenilir Fiber Optik Adaptör Tedarik Ortağı
Telekom ağları, FTTH sistemleri, veri merkezleri, fiber dağıtım ekipmanları ve OEM bağlantı ürünleri için standart, hibrit ve çoklu{0}}fiber adaptörleri kaynaklayın.
Evolux, SC, LC, FC, ST, E2000, MU, MT-RJ ve MPO/MTP fiber optik adaptörlerini tek-mod, çok modlu, UPC, APC, tek yönlü, çift yönlü ve çoklu-fiber yapılandırmalarda sağlar.
İster dağıtım için standart fiber optik kuplörler tedarik ediyor olun, ister adaptörleri bir proje ürün ağacıyla eşleştiriyor olun, ister özel-etiketli bir ürün yelpazesi geliştiriyor olun, ekibimiz numune alma ve toplu üretim öncesinde gerekli konfigürasyonun onaylanmasına yardımcı olabilir.
01
Standart ve Özel Yapılandırmalar
Uygulamanız için gerekli konnektör arayüzünü, fiber modunu, cila tipini, port konfigürasyonunu, mahfaza yapısını ve ambalajı seçin.
02
Örnek-ile-Üretim Desteği
Toplu üretime geçmeden önce ürünün uygunluğunu, uyumluluğunu, görünümünü ve geçerli performans gereksinimlerini değerlendirin.
03
OEM Etiketler ve Ambalajlar
Özel etiket ve dağıtım siparişleri için müşteriye özel etiketler, model numaraları, barkodlar, logolar ve ambalajlar-görüşülebilir.
04
Küçük-Toplu ve Hacimli Siparişler
Örnek değerlendirme, küçük-toplu özelleştirme ve proje-tabanlı toplu satın alma için destek mevcuttur.
Fiber Optik Adaptörü Tam Uygulamanıza Göre Yapılandırın
Bir fiber optik adaptör seçmek, konnektör adını eşleştirmekten daha fazlasını gerektirir. Konektör arayüzü, cila tipi, fiber modu, port yoğunluğu, hizalama manşonu, montaj yapısı ve mahfaza tasarımı, adaptörün kurulacağı ağ, panel veya ekipmanla uyumluluğu etkileyebilir.
Teknik gereksinimlerinizi, mevcut veri sayfanızı, çiziminizi veya fiziksel numunenizi bize gönderin. Numuneleri veya üretimi düzenlemeden önce konfigürasyonu inceleyeceğiz.
Bağlayıcı Arayüzü
Fiber ağınıza, ekipmanınıza veya panel sisteminize uygun konnektör arayüzünü seçin.
Mevcut seçenekler şunları içerir:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Hibrit adaptörler
Hibrit fiber optik adaptörler için lütfen her iki tarafta gereken konnektör arayüzünü belirtin.
Fiber Modu
Bağlı kablo düzeneklerine ve ağ iletim gereksinimlerine uygun fiber modunu seçin.
Mevcut seçenekler şunları içerir:
- Tek{0}}mod
- Çok modlu
- OM3 yapılandırmaları
- OM4 yapılandırmaları
- Uygulamaya-özel seçenekler
Numune veya fiyat teklifi talep ederken lütfen fiber modunu veya mevcut kablo özelliklerini belirtin.
Lehçe Tipi
Bağlı fiber bileşenlerin ve ekipman arayüzlerinin gerektirdiği konnektör cila tipini doğrulayın.
Ortak seçenekler şunları içerir:
- UPC
- APC
- UPC-u-UPC'ye
- APC'den-APC'ye-
- Hibrit cila konfigürasyonları
Hibrit adaptörler için lütfen her iki tarafta da gereken cila tipini belirtin.
Bağlantı Noktası Yapılandırması
Bağlantı noktası yapılandırmasını konektör türüne, panel yoğunluğuna ve kurulum ortamına göre seçin.
Mevcut konfigürasyonlar şunları içerebilir:
- Simpleks
- Dubleks
- Dörtlü
- Çoklu{0}}bağlantı noktası
- Çoklu{0}}fiber
Uyumlu bir adaptör yapısını onaylayabilmemiz için lütfen gerekli sayıda bağlantı noktası ve panel uygulamasını sağlayın.
Montaj ve Muhafaza Yapısı
Panel açıklığına, kurulum yöntemine ve çalışma ortamına göre montaj ve muhafaza yapısını seçin.
Mevcut yapılar şunları içerebilir:
- Flanşlı
- Flanşsız
- Yerleştir-
- Vidalı-montaj
- Kepenkli
- Metal gövde
- Plastik gövde
Mekanik uyumluluğun kritik olduğu durumlarda lütfen panel kesitini veya mevcut adaptör boyutlarını belirtin.
Hizalama Kolu
Hizalama manşonunu konnektör tipine, yüksük malzemesine ve gerekli bağlantı performansına göre seçin.
Mevcut seçenekler şunları içerebilir:
- Seramik kılıf
- Metal kol
- Bölünmüş kol
- Katı kol
- Uygulamaya-özel kılıf seçenekleri
Belirli bir manşon malzemesi gerekiyorsa, bunu teknik spesifikasyona veya soruşturmaya ekleyin.
MPO/MTP Yapılandırması
MPO/MTP fiber optik adaptörleri, çoklu fiber sistemin tamamıyla uyumluluğun sağlanması için çeşitli yapılandırma ayrıntılarına ihtiyaç duyar.
Lütfen belirtin:
- Lif sayısı
- Tuş yönü
- Gerekli polarite
- Flanşlı veya flanşsız yapı
- Gövde rengi
- Panel veya kaset uygulaması
Konektör cinsiyeti, tüm kablo düzeneğini etkilediği yerde de doğrulanmalıdır.
Özel Konut ve Tanımlama
Adaptörün görünümünü, kimliğini ve ambalajını markanıza veya dağıtım gereksinimlerinize göre özelleştirin.
Mevcut seçenekler şunları içerebilir:
- Gövde rengi
- Toz kapağı rengi
- Ürün işaretleme
- Müşteri etiketi
- Model numarası
- Barkod
- İç ambalaj
- Dış karton işaretleme
Özelleştirme kullanılabilirliği ve MOQ, ürün yapısına ve sipariş miktarına bağlıdır.
FİBER OPTİK ADAPTÖR ÜRETİM SÜRECİ
Fiber Optik Adaptörler Nasıl Üretilir?
Fiber optik adaptör üretimi, doğru muhafaza boyutları, sabit konnektör tutma ve bağlı fiber arayüzler arasında hassas hizalama gerektirir.
Tam üretim süreci adaptör tipine, muhafaza malzemesine, montaj yapısına ve hizalama yöntemine göre değişir. Her sipariş, onaylanmış bir ürün spesifikasyonuna, çizime ve muayene gereksinimlerine göre üretilmelidir.
Şartname ve Malzeme Denetimi
Üretim öncesinde ürün çizimi, adaptör konfigürasyonu ve sipariş gereksinimleri gözden geçirilir ve onaylanır.
Gelen muhafazalar, hizalama manşonları, montaj klipsleri, panjurlar, toz kapakları ve diğer bileşenler aşağıdakiler açısından incelenir:
- Doğru boyutlar
- Malzeme ve renk
- Yüzey durumu
- Temizlik
- Bileşen bütünlüğü
- Model ve parti tanımlama
Onaylanan çizim, numune veya spesifikasyon, üretim ve muayene referansı olarak kullanılır.

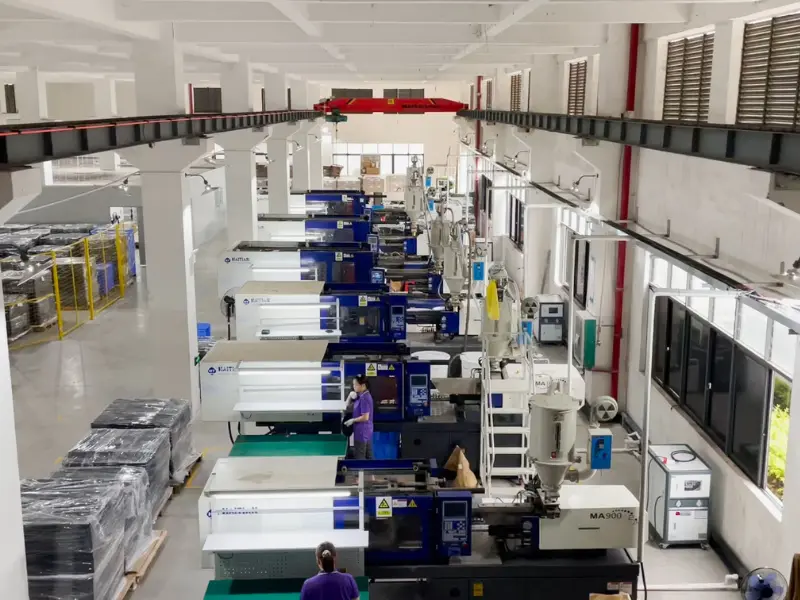

Konut Kalıplama ve İşleme
Plastik adaptör muhafazaları gerekli konnektör arayüzüne, montaj yapısına ve tanımlama rengine göre kalıplanır.
Metal adaptör gövdeleri, ürün tasarımına bağlı olarak işleme, şekillendirme veya yüzey işlemi gerektirebilir.
Konut aşağıdakiler açısından incelenir:
- Boyutsal doğruluk
- Yüzey kusurları
- Flaş veya deformasyon
- Flanş ve klips yapısı
- Bağlayıcı-giriş geometrisi
- Panel-montaj uyumluluğu
Hizalama Bileşeninin Hazırlanması
SC, LC, FC, ST, MU, E2000 ve diğer yüksük{1}}tabanlı adaptörler için seramik veya metal hizalama manşonları temizlenir ve kuruluma hazırlanır.
MPO/MTP fiber optik adaptörler için hazırlık şunlara odaklanır:
- Tuş yönü
- Konektör konumlandırma
- Saklama yapısı
- Flanş konfigürasyonu
- Muhafaza geometrisi
- Panel uyumluluğu
Montajdan önce tüm bileşenler temiz ve hasarsız kalmalıdır.

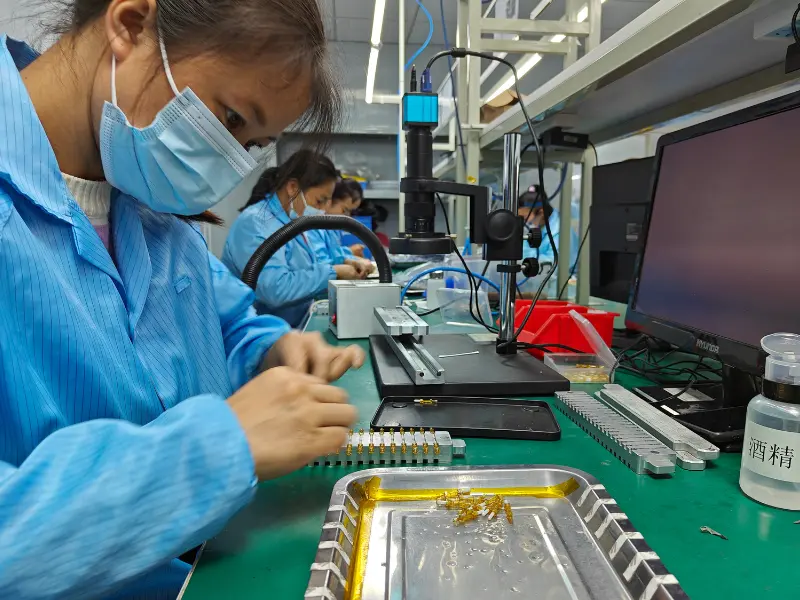

Hassas Adaptör Düzeneği
Muhafaza, hizalama bileşenleri ve montaj aksesuarları, onaylanmış ürün tasarımına göre monte edilir.
Montaj şunları içerebilir:
- Hizalama manşonunun takılması
- Konut bölümlerinin birleştirilmesi
- Montaj klipslerinin veya vidaların takılması
- Panjurların ve toz kapaklarının takılması
- Anahtar yönünün onaylanması
- Ürün işaretlerinin uygulanması
Kontrollü montaj, manşonun yer değiştirmesini, mahfazanın hasar görmesini ve yanlış bileşen kurulumunu önlemeye yardımcı olur.

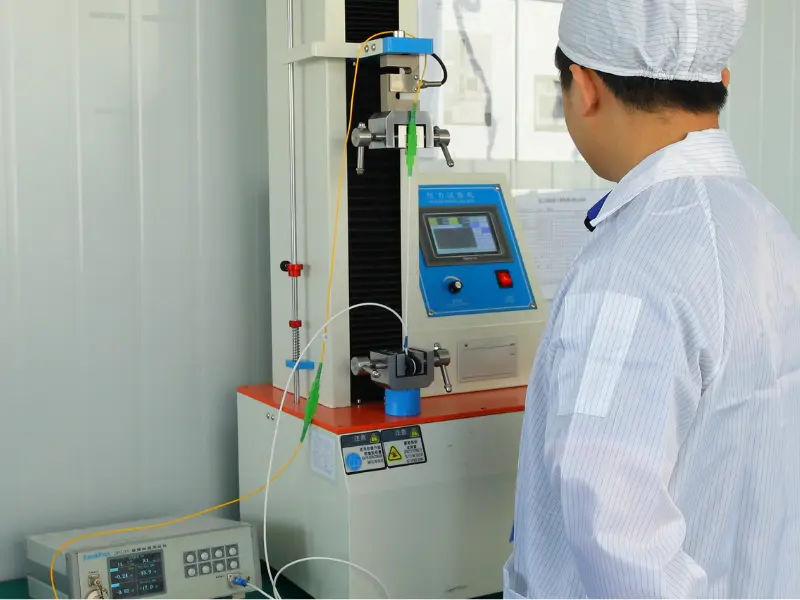

Mekanik ve Optik Doğrulama
Monte edilen adaptör, mekanik uyumluluğun, yapısal stabilitenin ve uygulanabilir optik performansın doğrulanması amacıyla incelenir.
Muayene ve testler şunları içerebilir:
- Genel boyutlar
- Panele uygun
- Konektör ekleme ve çıkarma
- Bağlayıcı tutma
- Deklanşör çalışması
- Tuş yönü
- Eşli-çift ekleme kaybı
- Bağlantı tekrarlanabilirliği
- Çiftleşme dayanıklılığı

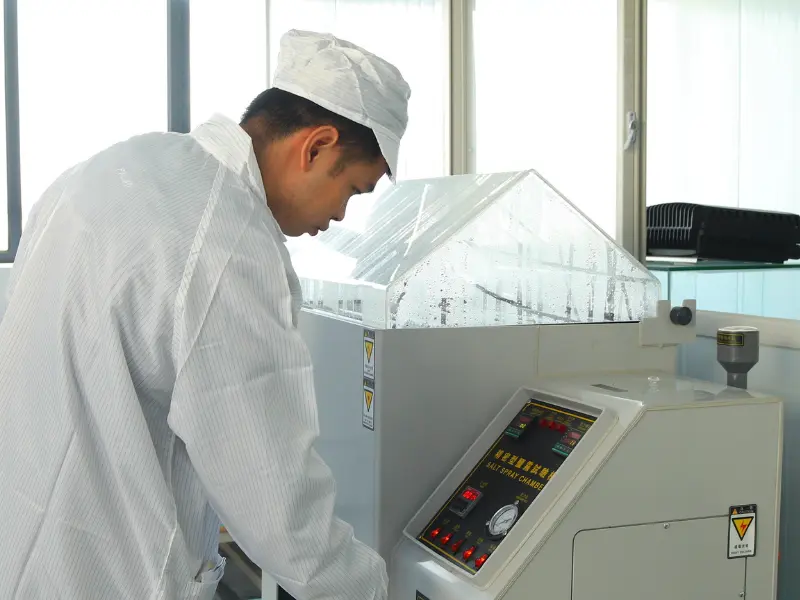

- Çevresel güvenilirlik testi
Test gereksinimleri ve kabul limitleri adaptör modeline ve müşteri spesifikasyonlarına bağlıdır.

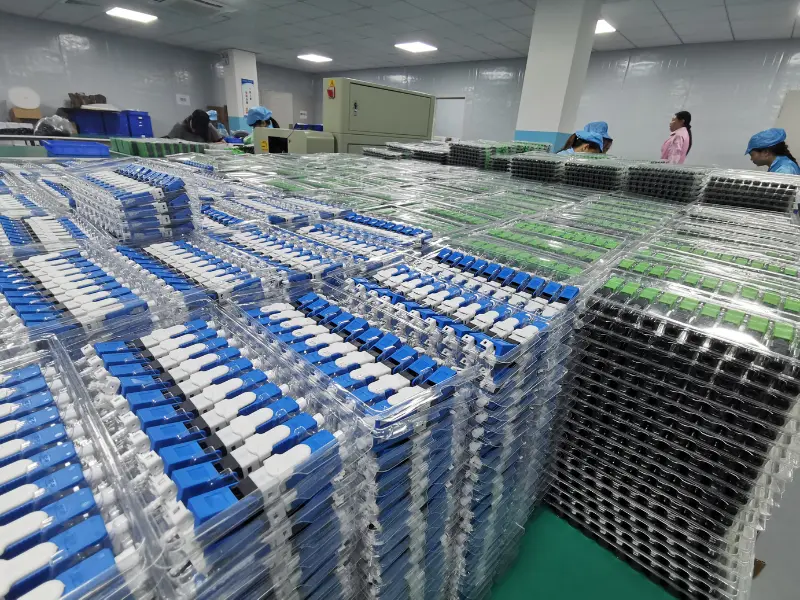

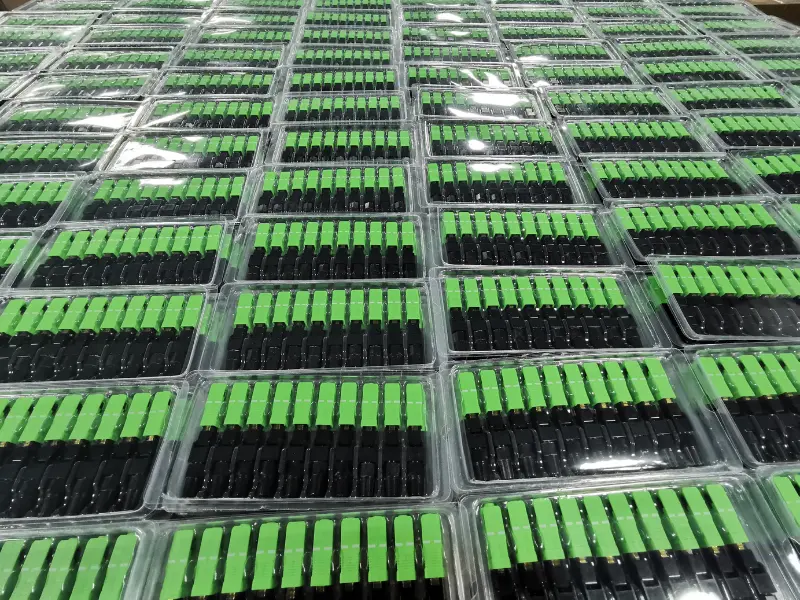

Temizlik, Son Muayene ve Paketleme
Montaj ve test sonrasında adaptör toz, parçacık ve üretim artıklarından arındırılmak üzere temizlenir.
Son inceleme şunları doğrular:
- Doğru ürün modeli
- Muhafaza ve toz kapağı rengi
- Yüzey durumu
- İç temizlik
- Etiket ve barkod doğruluğu
- Ürün miktarı
- Paketleme yöntemi
- Karton işaretleri
Nitelikli adaptörler sevkıyattan önce toplu, tekli veya müşteriye{0}özel ambalajlarda paketlenir.
Fiber optik adaptörler (Fiber bağlayıcılar, Fiber Adaptör olarak da bilinir) iki optik kabloyu birbirine bağlamak için tasarlanmıştır. Tek fiber konnektörlü (simplex), çift fiber konnektörlü (duplex) veya bazen dört fiber konnektörlü (dörtlü) versiyonları vardır. Fiber optik adaptör, FC, SC, ST, LC, MTRJ, MPO ve E2000 gibi farklı arayüzler arasındaki dönüşümü gerçekleştirmek için fiber optik adaptörün her iki ucundaki farklı optik konektör türlerine yerleştirilebilir ve üstün, istikrarlı ve güvenilir performans sağlayan optik fiber dağıtım çerçeveleri (ODF'ler) Cihazlarında yaygın olarak kullanılır.
Yaygın Fiber Optik Adaptör Türleri
SC Adaptörü
SC (Abone Bağlayıcı) adaptörü, hızlı ve güvenli bağlantılar için bir itme-çekme mekanizması kullanan, kare-şekilli bir adaptördür. Veri iletişimi ve telekomünikasyon ağlarında yaygın olarak kullanılır.
LC Adaptörü
LC (Lucent Konektörü) adaptörü, itme-çekme tasarımına sahip, küçük, yüksek-yoğunluklu bir konektördür. Alan optimizasyonunun çok önemli olduğu veri merkezi ve telekomünikasyon uygulamalarında yaygın olarak kullanılır.
ST Adaptörü
ST (Düz Uç) adaptörü, çevirmeli-açma/çevirme-kapalı mekanizmaya sahip bayonet-tarzı bir konektördür. Modern kurulumlarda daha az yaygın olmasına rağmen eski ağlarda yaygın olarak kullanılıyordu.
MTP/MPO Adaptörü
MTP (Multi-Fiber Sonlandırma Push-on) ve MPO (Multi-Fiber Push-On) adaptörleri, yüksek-yoğunluklu uygulamalar için kullanılır. Genellikle paralel optiklerle ilişkilendirilirler ve veri merkezi ortamlarında yüksek-hızlı bağlantılar için yaygın olarak kullanılırlar.
FC Adaptörü
FC (Yüksük Konektörü) adaptörünün bir vidalama mekanizması vardır- ve genellikle test ekipmanlarında ve bazı eski fiber optik ağlarda kullanılır. Modern tesislerde daha az yaygındır.
MT-RJ Adaptörü
MT-RJ (Mekanik Transfer-Kayıtlı Jak) adaptörü, her iki fiberin de tek, küçük bir form faktöründe olduğu çift yönlü bir konektördür. Alanın önemli olduğu ağ uygulamalarında yaygın olarak kullanılır.
Fiber Optik Adaptör Uygulaması
Yerel Alan Ağı veya İnternet
Bu, yama kablolarından oluşan yerel alan ağlarını kurmak için kullanılır. Örneğin Ethernet ağları söz konusu olduğunda patch kablolar, cihazları bir fiber optik adaptör veya patch panel aracılığıyla bağlar. Piyasada pek çok çeşidi mevcut olup, bunların çeşitli kombinasyonları ve çeşitleri bulunmaktadır.
Fiber Optik Sonlandırma
Bu, optik fiberi sonlandırmak için kullanılır ve genellikle telekomünikasyon, LAN ve CATV uygulamalarında bulunur. Bu adaptörler genellikle optik fiberin bir ucunu sonlandırma amaçlı bir adaptöre, fiber tipinin diğer ucunu da uçlarına bağlamak için kullanılır. Benzer şekilde, gereksinimlerinize ve cihazınıza bağlı olarak sonlandırma manuel veya otomatik olarak yapılabilir.
Ağ oluşturma
Ağ sistemlerinin kurulumunda kullanılır. Bu durumda da bilgisayarları bir ağa bağlamak için yama kabloları kullanılır. Fiber optik adaptör, Fiber Optik Ekleme Tepsisini hasardan koruduğu için birlikte kullanılabilir. Ancak düzgün ve etkili çalışmasını sağlamak için bu adaptörler her kablonun ucuna takılmaktadır. Ayrıca ağ kablolarını takarken kablo sıyırıcı ve kıvırıcı gibi aletlerin kullanılması tavsiye edilir. Bu araçlarla ağ sistemindeki tüm teller kesilir, soyulur ve doğru şekilde bağlanır. Ayrıca, daha iyi sinyal kalitesi sağladığı ve diğer cihazlardan kaynaklanan paraziti en aza indirdiği için bakır-korumalı kablonun (RG6) kullanıldığından da emin olunmalıdır.
Güvenlik Sistemi
Bu, alarmlı bir güvenlik sisteminde kullanılır. Bu adaptör, alarm ile alıcı arasına bağlanarak her iki cihazın kablosuz ağ bağlantısı üzerinden iletişim kurmasını mümkün kılar. Güvenlik sistemi her zaman güvenilir verilere ihtiyaç duyar, bu nedenle fiber optik adaptörler bu amaç için en iyisidir.
Adaptörün Alev Geciktirme Sınıfı
Yanıcılık UL94, plastik malzemeler için en yaygın kullanılan yanıcılık standardıdır. Malzemenin tutuştuktan sonra söndürme kabiliyetini değerlendirmek için kullanılır. Yanma hızına, yanma süresine ve damlama önleyici-yeteneğe göre söndürme yeteneğini değerlendirmenin birçok yolu vardır. HB, V0, V1, V2 farklı alev geciktirici derecelerdir, çünkü dereceleri farklıdır, alev direnci test yöntemi de farklıdır ve test değerlendirme standardı da farklıdır. Alev geciktirici kaliteler kademeli olarak HB, V-2, V-1'den V-0'a yükseltilir.
Ekleme Kaybı
Ekleme kaybının genellikle 0,2 dB'den az olması gerekir. Ekleme kaybı çok yüksekse optik iletimi etkileyecektir.
Dayanıklılık
Fiber optik kablo adaptörünün kullanım esnasında sık sık takılıp çıkarılması gerektiğinden adaptörün dayanıklılığının yüksek olması gerekmektedir. Normal standart, performansı etkilemeden takma ve çıkarma sayısının 500'den fazlasına ulaşmasını gerektirir.
Çalışma Sıcaklığı
-40 derece ~75 derece, FC'den ST'ye adaptörün normal çalışma sıcaklığı aralığıdır.
Fiber Optik Adaptör Hizalama Kılıfının Malzemesi
Hizalama manşonu fiber optik adaptörün en önemli parçasıdır. Genellikle metal veya seramik malzemeler kullanılır. Seramikten yapılmış fiber optik adaptör nispeten iyi bir etkiye sahip olacaktır. Seramiğin kristal yapısı sert olduğundan ve deforme edilmesi kolay olmadığından, hızlı hizalama ve yüksek hassasiyette fiber uçtan uca-yüze bağlantı sağlayabilir.
Diğerleri
Fiber optik adaptör seçerken, yukarıdaki önemli faktörler sayesinde nispeten yüksek-kaliteli ve sağlam fiber optik adaptörleri seçebilirsiniz. Elbette çekme mukavemeti ve uygunluk standartları gibi kaliteyi etkileyen diğer faktörleri de göz önünde bulundurmanız gerekir. Fiber optik adaptörler iletişim odası, eve FTTH fiber, yerel alan ağı, fiber optik iletişim sistemi, fiber optik bağlantı iletim ekipmanı, ulusal savunma savaş hazırlığı vb. alanlarda yaygın olarak kullanılmaktadır. Optik fiber adaptörü küçük olmasına rağmen kalitesi tüm fiber optik bağlantıyı doğrudan etkiler. Bu nedenle fiber optik adaptörün seçimi titiz ve kapsamlı olmalıdır.
Fiber Optik Adaptörler için İpuçları
Adım 1:Fiber optik konnektörü, bileşeni veya bölmeyi fiberoskopla inceleyin.
Adım 2:Konektör kirliyse kuru temizleme tekniğiyle temizleyin.
Kuru temizleme:Orta basınçlı makara-tabanlı bir kaset temizleyici kullanarak, konektörün uç yüzeyini kuru temizleme beziyle (her pozlama için tek kaydırma) tek yönde silin. Açılı fiziksel temas (APC) cilalı konektörler için uç yüz yüzeyinin tamamının temizlik beziyle eşleştiğinden emin olun. Kuru temizleme genellikle havadaki kirliliği giderir ve ilk önce denenmelidir. Temizledikten sonra konektörün uç yüzeyini kirlenme açısından inceleyin.
3. Adım:Konektörü inceleyin.
Adım 4:Konektör hala kirliyse kuru temizleme tekniğini tekrarlayın.
Adım 5:Konektörü inceleyin.
Adım 6:Konektör hala kirliyse, uç yüzeyde hiçbir kalıntı kalmadığından emin olmak için ıslak temizleme tekniğiyle temizleyin ve ardından hemen kuru temizleme yapın.
Islak temizleme: Tüy bırakmayan bir mendilin bir kısmını fiber optik temizleme solüsyonuyla (veya > %91 İzopropil Alkol) hafifçe nemlendirin ve orta basınç uygulayarak, uç yüzdeki potansiyel kalıntıları temizlemek için önce uç yüzü ıslak alana, ardından kuru bir alana silin. APC cilalı konektörler için, uç yüz yüzeyinin tamamının temizleme mendilleriyle eşleştiğinden emin olun. Islak temizleme, kuru temizlemeden daha agresiftir ve havadaki kirliliğin yanı sıra hafif yağ kalıntılarını ve filmleri de temizleyecektir.
Adım 7:Konektörü tekrar inceleyin.
Adım 8:Kirlilik hala giderilemiyorsa, uç yüz temizlenene kadar temizleme prosedürünü tekrarlayın.
Not:Uç yüzeyde kalıntı bırakmamasını sağlayacak bir yöntem olmadan asla alkol veya ıslak temizlik kullanmayın. Veya ekipmanın hasar görmesine neden olur.
Fiber Optik Adaptörlere İlişkin Kapsamlı SSS Kılavuzu
S: Fiber optik ağ bağdaştırıcısı nedir?
S: Fiber optik adaptör ne anlama geliyor?
S: Fiber Optik Adaptör Nasıl Temizlenir?
S: Çıplak fiber adaptör nasıl kullanılır?
S: Çıplak fiber adaptör nedir?
S: Fiber optik adaptörler fiber optik bağlaştırıcılarla aynı mıdır?
S: Fiber Optik Adaptör türleri nelerdir?
S: Fiber Optik Adaptörlerin temel bileşenleri nelerdir?
S: Fiber Optik Adaptör kullanmanın faydaları nelerdir?
S: Fiber Optik Adaptörlerin bakımı nasıl yapılır?
S: Fiber Optik Adaptörler nasıl seçilir?
S: Fiber optik konektörler nasıl temizlenir?
S: Fiber optik adaptörün amacı nedir?
S: LC fiber optik adaptör nedir?
S: Tek modlu adaptörler ile çok modlu adaptörler arasındaki fark nedir?
S: Erkek ve dişi Adaptör arasındaki fark nedir?
S: Zayıflatılmış fiber optik adaptör nedir?
S: Hızlı-bağlantılı fiber optik adaptör nedir?
S: Fiber optik adaptörün ekleme kaybı nedir?
S: Fiber Optik Adaptörler uzun süre dayanır mı?
Çin'in önde gelen fiber optik adaptör üreticilerinden ve tedarikçilerinden biri olarak, fabrikamızdan stokta bulunan fiber optik adaptörü satın almanızı memnuniyetle karşılıyoruz. Tüm özelleştirilmiş ürünler yüksek kalite ve düşük fiyata sahiptir. Fiyat listesi ve ücretsiz numune için hemen bizimle iletişime geçin.
