Fiber Optik Konektör

Lucent Konnektörler (LC)

LC konnektörleri en küçük yüksüklerden bazılarına sahiptir; 1 1/4 mm ölçülerindedir ve bu, ST konnektörünün yaklaşık yarısı kadardır. Küçük boyutları onları küçük form faktörlü sonlandırma kategorisine sokar. Bu konektörler, çok modlu alıcı-vericiler ve tek-modlu kablolar için iyi çalışır.

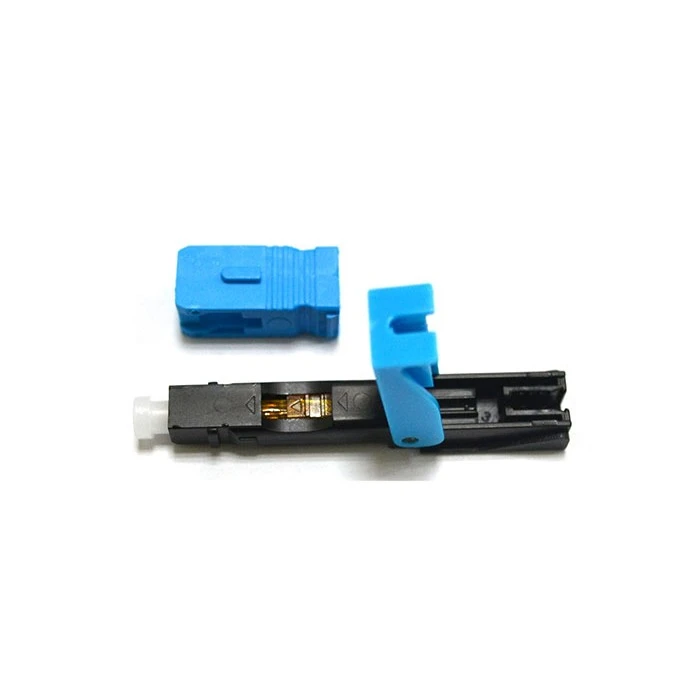

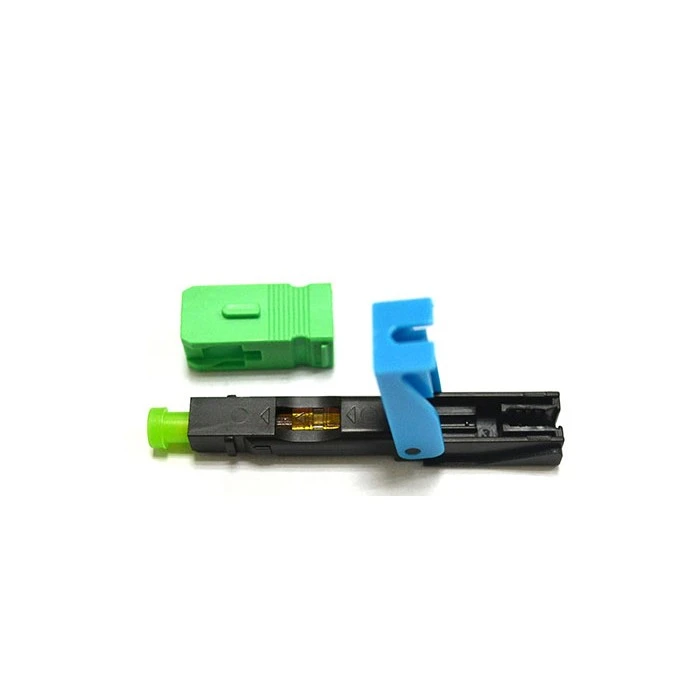

Standart Konnektörler (SC)

SC konnektörleri, yerine temiz bir şekilde oturan bir 2 1/2 mm halkaya sahiptir. İtme ve çekme hareketinin kullanılması konektörü sabitler. Bu tür sonlandırmaların yüksek düzeyde performansı vardır ve bu, piyasaya sunulduklarından bu yana fiyatların düşmesiyle birlikte, birçok uygulamada büyük popülerliklerine katkıda bulunmuştur. Aslında, SC hem telekomünikasyonda hem de veri iletişiminde ST'nin yerini almak üzere icat edildiğinden, eski ST konnektör uygulamalarının çoğu artık bunun yerine SC konnektörlerini kullanıyor.

ST Konektörleri

ST konnektörleri fiber kablo konnektör türlerinin en eskileri arasındadır. 2005 yılına kadar bu tescilli AT&T konnektör markası, en popüler fiber sonlandırmalardan biri olarak derecelendirildi. Mevcut ST konnektörleri bazı sorunları çözen çözümler bu konnektörlerin yerini alsa da hala popülerliğini koruyor. Bugün, yaşlarından dolayı maliyetleri düşük, bu da onları bütçeye duyarlı projeler için bir seçenek haline getiriyor-. ST konnektörlerin tasarımı, bir adaptör aracılığıyla fiberler arasında bayonet- tarzı bir bağlantıya sahip olan bir 2 1/2 mm yüksüktür. Bu yüksükler, parçalar hassas oturmadığı sürece montajı zorlaştırabilecek bir yay yükü tasarımı kullanır; ancak anahtarlı bir yuva, bağlantı için yüksüklerin hizalanmasına yardımcı olur.

Yüksük Çekirdekli (FC) Konnektörler

FC konektörleri, LC ve SC konektörlerinin kullanıma sunulmasından önce tek-modlu bağlantılarla kullanım açısından en popüler olanlardan bazıları olarak sıralanıyor. Bunlar anahtarlı, vidalı-tipte bir yüksük kullanır. Ancak yüksüğü vidalama işlemi, SC konektörlerini takmaya kıyasla ekstra zaman ve çaba gerektirir. Vidalı tasarım, birisi kabloyu çekse veya sistemin çok fazla hareketin olduğu alanlarda uygulamaları olsa bile bağlantının kesintiye uğramasını önler. Fiber üzerinden video, kablo üzerinden sürekli veri akışı ve konektörün güvenliği nedeniyle bu tür konektörlerin kullanım alanlarından biridir. ST ve SC konnektörleri gibi, FC sonlandırmaları da 2 1/2 mm halka kullanır. Hibrit bir adaptörle herkes bu konnektör türleri arasında bir köprü oluşturabilir.

Çok-Konumlu Optik (MPO) Konektörler

MTP, MPO konnektörlerinin ticari markasıdır. MTP ve MPO konnektörleri aynıdır, ancak MTP markasının yüksek-performanslı uygulamalar için özel bir kullanımı vardır, oysa MPO daha mekanik durumlarda çalışır. Bu iki konektör genellikle şerit kabloları birden fazla fiberle birbirine bağlar. Bu konektörler iki ila altı sıra 12 veya 16 fiberden oluşur. Sıra başına 12 fiberli MPO konektörleri, en yaygın iki sayı olmak üzere iki ila altı sıraya sahip olabilir. Sıra başına 16 fiber içeren konektörlerde ikiden fazla sıra yoktur. Yüksükler arasındaki bağlantılarda, fiberin uçlarını başka bir kablo veya elektronik cihazla eşleştirmek için pimler ve delikler kullanılır. Çoğu zaman, bu tür bağlayıcının, çoklu mod kullanan yüksek-hızlı bağlantılarda veya önceden sonlandırılmış kablo gruplamalarında-uygulamaları vardır.

MT-RJ Konektörleri

Bugün MT-RJ konnektörleri kullanımdan kaldırıldı. Ancak bazı sistemlerde onarım için bu konnektörlere ihtiyaç duyulabilir. MT-RJ yalnızca çift yönlü fiberlere sahip çok modlu kablolar için çalışır. Her iki fiber de MPO sonlandırmalarına benzer şekilde pimler ve deliklerle eşleştirilmiş yarısına bağlanan halkanın içine girer. Bu tür bağlayıcının bazı fiş-ve{-jak çeşitleri de mevcuttur.

Konektörlerinizi Temizleyin
Fiber kablolarınızın ve konnektörlerinizin bakımının en önemli adımlarından biri onları düzenli ve iyice temizlemektir. Kir, toz, yağ ve diğer kirletici maddeler optik sinyallerinizin kalitesini ve performansını etkileyebilir, zayıflamaya, yansımaya ve girişime neden olabilir ve hatta fiber çekirdeğe veya konektörün uç yüzüne-zarar verebilir. Konektörlerinizi temizlemek için, konektörün türüne ve boyutuna bağlı olarak tüy bırakmayan- bir mendil, temizleme kaseti veya basınçlı hava kabı kullanmalısınız. Ayrıca konektörlerinizi temizlemeden önce ve sonra mikroskop veya video probu ile inceleyerek kalıntı ve çizik olmadığından emin olmalısınız.
Kablolarınızı Doğru Şekilde Saklayın
Fiber kablolarınızın ve konektörlerinizin bakımıyla ilgili bir diğer önemli faktör, kullanılmadıklarında veya taşınmadıklarında bunları uygun şekilde saklamaktır. Kablolarınızı aşırı sıcaklıklara, neme, güneş ışığına, kimyasallara veya mekanik strese maruz bırakmaktan kaçınmalısınız; bunlar fiber malzemeyi bozabilir, çatlaklara neden olabilir veya kablonun kopmasına neden olabilir. Ayrıca kablolarınızı önerilen bükülme yarıçapına uyarak ve bükülme, bükülme veya düğümlerden kaçınarak dikkatli ve gevşek bir şekilde sarmanız gerekir. Konektörlerin tozlanmasını ve hasar görmesini önlemek için kablolarınızı net bir şekilde etiketlemeli ve koruyucu kapaklar, çantalar veya kılıflar kullanmalısınız.
Kablolarınızı Düzenli Olarak Test Edin
Fiber kablolarınızın ve konektörlerinizin iyi çalıştığından ve beklenen performansı sunduğundan emin olmak için bunları uygun araç ve yöntemlerle düzenli olarak test etmelisiniz. Kablolarınızın optik gücünü, zayıflamasını ve kaybını bir güç ölçer, bir ışık kaynağı veya optik zaman-alanı yansıma ölçer (OTDR) ile ölçmelisiniz. Ayrıca optik sinyallerinizin kalitesini ve bütünlüğünü bir optik spektrum analizörü (OSA) veya bir optik modülasyon analizörü (OMA) ile kontrol etmelisiniz. Test sonuçlarınızı sisteminizin teknik özellikleri ve standartlarıyla karşılaştırmalı ve herhangi bir sorunu veya anormalliği tespit etmelisiniz.
Gerekirse Kablolarınızı Onarın veya Değiştirin
Bazen, tüm çabalarınıza rağmen fiber kablolarınız ve konnektörleriniz, temizlik veya testle giderilemeyecek hasar, aşınma veya arızalara maruz kalabilir. Bu durumda, daha fazla sorun veya kesinti yaşanmasını önlemek için kablolarınızı mümkün olan en kısa sürede onarmalı veya değiştirmelisiniz. Üreticinin talimatlarını ve güvenlik önlemlerini takip ederek, kırılmış veya kesilmiş elyafları birleştirmek için bir füzyon birleştirme aleti veya mekanik bir birleştirme kullanmalısınız. Ayrıca kablolarınızı bağlamak veya değiştirmek için uyumlu ve yüksek-kaliteli konektörler, adaptörler ve yama kabloları kullanmalı ve farklı tür veya derecedeki fiberleri karıştırmaktan kaçınmalısınız.
Personelinizi Eğitin ve En İyi Uygulamaları Takip Edin
Son olarak, fiber kablolarınızın ve konnektörlerinizin bakımını yapmanın en etkili yollarından biri personelinizi eğitmek ve fiber sisteminizi kullanma, kurma ve çalıştırma konusunda en iyi uygulamaları takip etmektir. Personelinizi fiber optiğin temelleri, fiber kablo ve konektörlerin türleri ve özellikleri, fiberle çalışmanın potansiyel tehlikeleri ve riskleri ve fiber bileşenlerin temizlenmesi, saklanması, test edilmesi, onarılması ve değiştirilmesi için uygun prosedürler ve teknikler konusunda eğitmelisiniz. Ayrıca fiber kurulumu, sonlandırılması ve sertifikasyonu için endüstri standartlarını ve yönergelerini takip etmeli ve bakım faaliyetlerinizi ve kayıtlarınızı belgelemelisiniz.
