Patch Panelde Fiber Pigtailler Nasıl Eklenir: Prosedür, Geçiş Kriterleri ve Kabul Sınırları

Uygulama masamıza ulaşanların çoğu bir ekleme sorunu değildir. Bu, ancak mürettebatın bir kablo zaten açılmış halde birleştiricinin yanında durmasıyla ortaya çıkan bir satın alma veya planlama sorunudur. Üç kontrol on dakika sürüyor ve neredeyse hepsini kaldırıyor.

Üç arıza modu, ele aldığımız örgü şikayetlerinin ve iadelerinin çoğunu oluşturur ve üçüne de kimse bir kabloyu açmadan önce karar verilir: tasarım, ekleme tepsilerini varsaydığında doğrudan sonlandırma şasisi olarak sipariş edilen bir panel, tekli-modlu bir gövdeye karşı sipariş edilen çok modlu bir pigtail seti, çünkü siparişte kablo baskısı yerine ceket rengi referans alınmıştır ve tepsi sıkışmadan kapanana kadar fiyat nedeniyle 0,9 mm'lik bacaklar 2,0 mm'lik bacaklarla değiştirilir. Üçünün hiçbiri daha iyi bir bağlayıcıyla düzeltilemez.

Özellikle panel seçimi, herhangi birinin kabloyu açmasından haftalar önce verilen bir satın alma kararıdır, bu nedenleeklemeye hazır-bir yama paneli veya ODF seçmeekleme planına aittir. Mod uyumluluğu aynı türden bir karardır:tek-mod ile çok modlu helezon yapısı arasındaki farktepside değil sipariş aşamasında ayarlanır.

Pigtail sonlandırma durumu bir uygunluk argümanı değil, bir üretim argümanıdır. Eğrilik yarıçapı, tepe ofseti ve fiber yüksekliği anlamına gelen yüksük ucu-yüz geometrisi, kontrollü basınç ve film dizisi altında aynı anda düzinelerce konektörü çalıştıran cilalama ekipmanında ayarlanır.

Tam olarak söyleyebileceğimiz şey, spesifikasyon ve bunun arkasındaki süreçtir. Hattımızdaki her sonlandırılan montaj, ambalajlamadan önce uç-yüz incelemesinden, ekleme kaybı ölçümünden, geri dönüş kaybı ölçümünden, süreklilikten, polarite doğrulamasından ve renk-dizisi onayından geçer. Tek-mod spesifikasyonu sınırları, UPC için 0,2 dB ekleme kaybından az veya buna eşit ve 50 dB'den büyük veya ona eşit, APC için 0,3 dB'den az veya eşit ve 60 dB'den büyük veya eşittir. Bunlar, iddia edilen alan ortalaması yerine ürün spesifikasyonuna yazılan tavanlardır. Ölçülen dağıtım, siparişle birlikte gönderilen parti kaydına aittir ve talep üzerine test dalga boyu ve cihaz tipini içeren anonimleştirilmiş bir toplu rapor göndereceğiz çünkü inceleyebileceğiniz bir dağıtım, bir blog paragrafında alıntılanan bir sayıdan daha değerlidir.

Alanında-parlatılmış bir bağlayıcı bu sayılara ulaşabilir. Yapamayacağı şey, Temmuz ayında bir çatı katında, el cilalama diski ile ve hiçbir interferometre olmadan, konnektör üstüne konnektöre tutarlı bir şekilde ulaşmaktır. Bu tutarlılık, gövdeye eklenmiş, fabrikada-sonlandırılan fiber örgünün, gövdeyi doğrudan sonlandıran vuruşlarının nedenidir. Arka plan açıkFTTH, ODF ve veri merkezi yapılarında fiber pigtail ne için kullanılır?bileşen tarafını kapsar. Bu makale prosedürle ilgili kalacak.

Temel yeterlilik oluşturulduktan sonra, sarf malzemesi durumu, ekleme sonuçlarında tekrarlanabilir sapma kaynağı haline gelir. Gözlemlenebilir sinyal tek bir kötü eklem değil. Bu bir trend: Tahmini kayıp, tepsinin ikinci yarısında istikrarlı bir şekilde artıyor veya ardı ardına gelen üç bağlantı noktasında rapor edilen ayrılma açısında bozulma var. Bunlardan herhangi birini gördüğünüzde, tekniğinizle ilgili herhangi bir şeyi değiştirmeden önce durun ve bıçak konumunu ve ark sayısını kontrol edin.

Aşağıdaki tablo, bankanın neye ihtiyaç duyduğunu ve daha faydalı olarak, her bir öğenin güvenirliği sona erdiğinde, her figürün gerçekte dayandığı otoriteyi listelemektedir.

Bir ayrıntıyı açıkça belirtmeye değer çünkü yanlış yaptıklarında mürettebata bir saat maliyeti oluyor: Isıyla-büzülen manşon elyafın üzerine gidiyoröncefiber birleştiriciye gider. Daha sonra hatırlamaktan iyileşme olmaz.

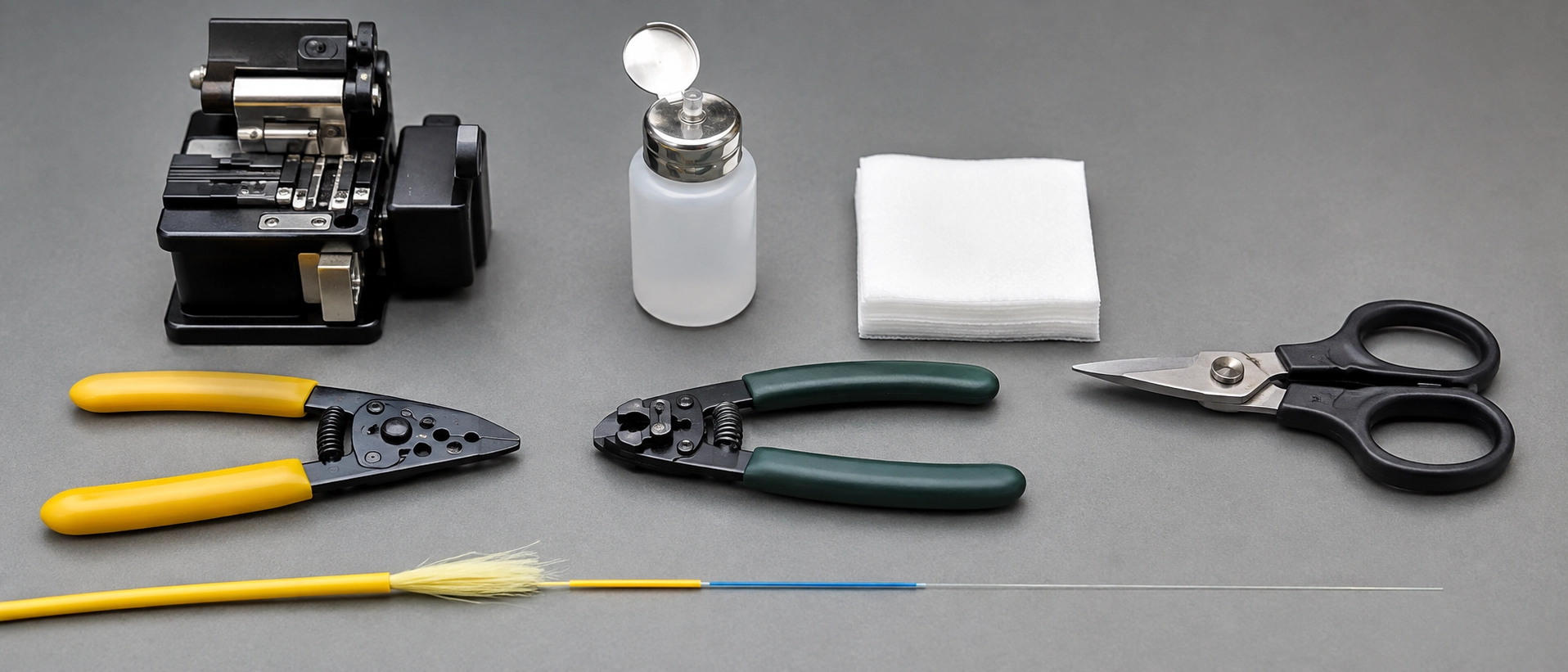

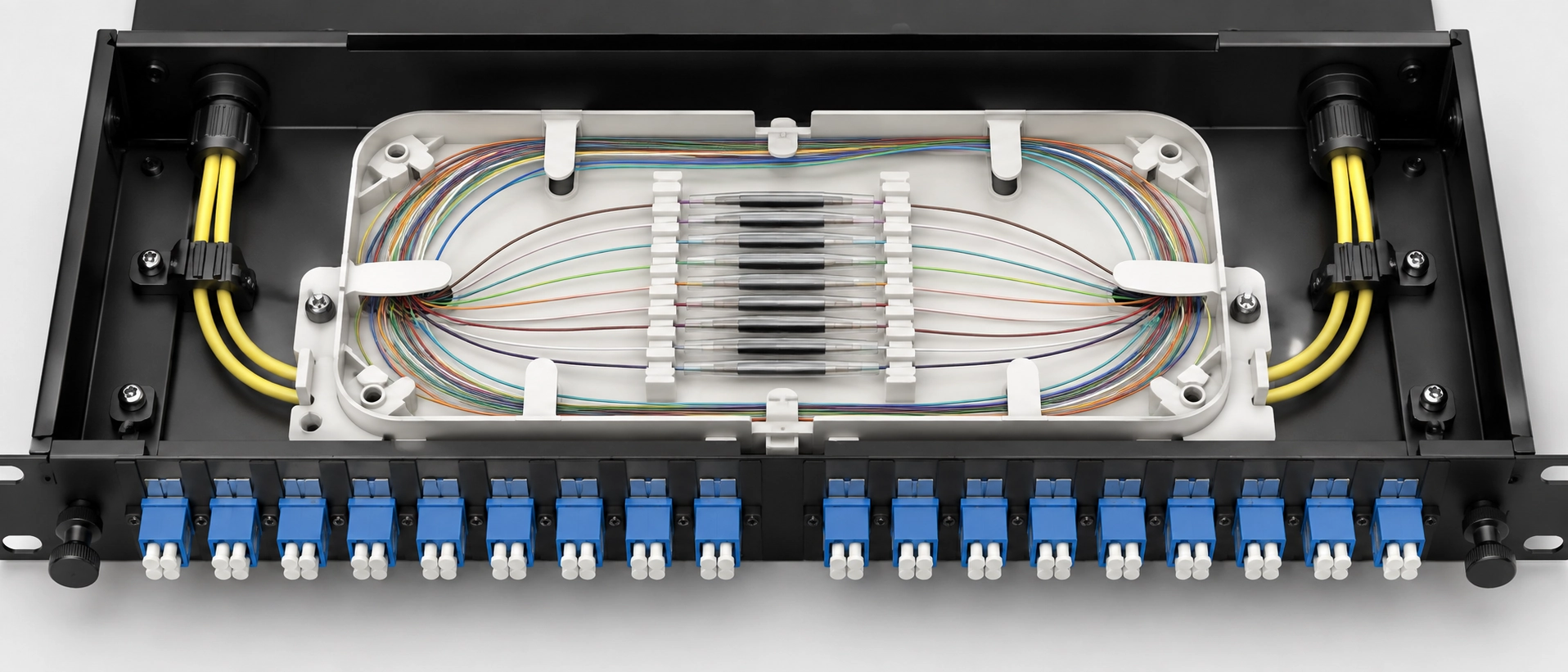

Bu, müşteri denemeleri ve numune kalifikasyonu sırasında kendi uygulama laboratuvarımızda 12-fiber ve 24-fiber gevşek borulu gövde üzerinde, 40 mm ve 60 mm koruma kılıflı 1U ve 2U tepsi muhafazalarına -fiber örgüleri birleştirdiğimizde kullanılan çalışma düzenidir. Her adım bir geçiş kriteri ve bir yineleme tetikleyicisi taşır, çünkü yargılama noktaları olmayan bir dizi yalnızca bir açıklamadır. Aynı sıra, yalnızca tepsi sayısının ve fiber sayısının değiştiği FTTH terminal kutuları için tek modlu pigtail ekleme prosedürü için de geçerlidir.

Görünür bir çizgi, çıkıntı veya kabarcık, yeniden-ısıtmayı değil, yeniden-yarılmayı ifade eder.

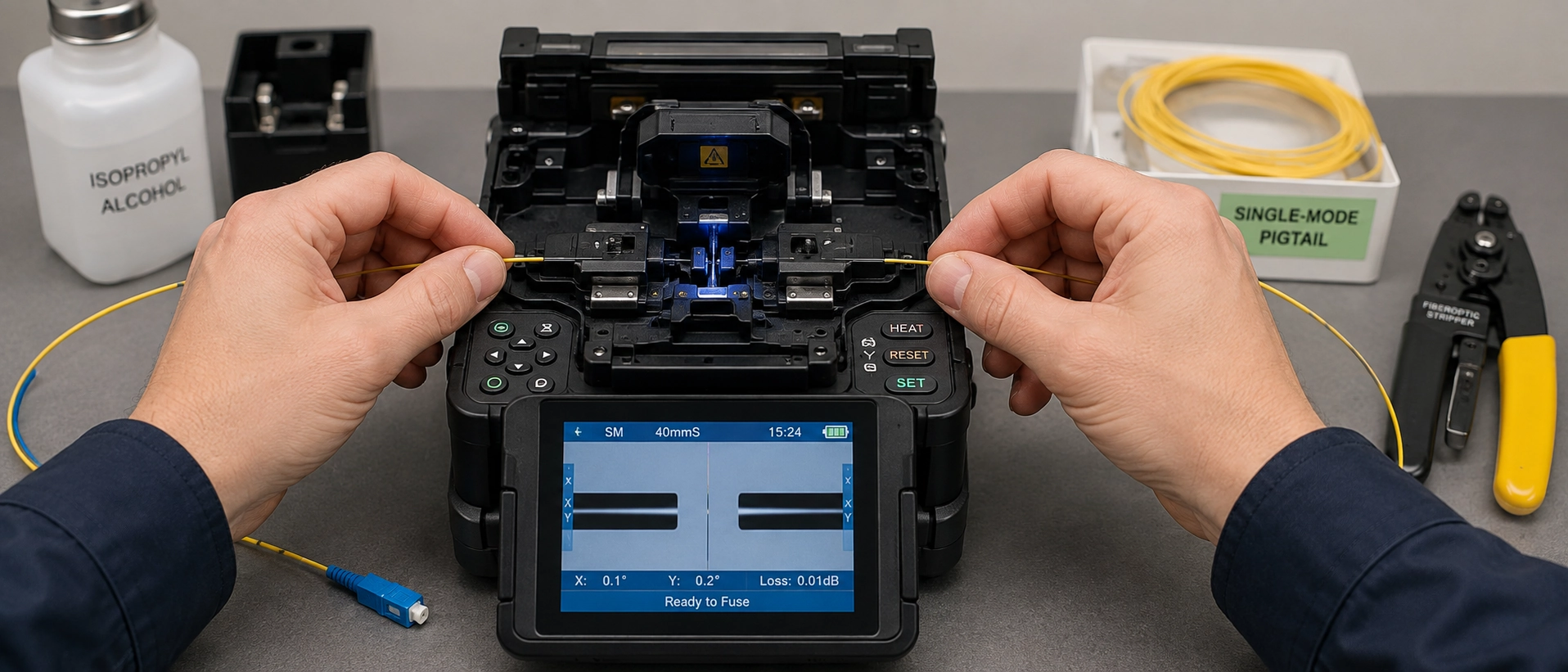

Bu sekansın içindeki iki değerlendirme noktası vurguyu hak ediyor. Birleştiricinin 8. adımdaki tahmini, bir ölçüm değil, görüntü analiziyle üretilen bir tahmindir. Bir bağlantının yerinde yeniden yapılıp yapılmayacağına karar vermek için mükemmeldir ve kabul kanıtı değildir. Ve 10. adım, etiketlemenin testten önce gelmesi için kasıtlı olarak sıralanmıştır, çünkü bir bağlantı noktasına kadar izlenemeyen test raporları-gizlenerek yeniden çalışır.

Fiber Pigtail Renk Dizisi ve Polaritenin İlk Kez Doğru Şekilde Elde Edilmesi

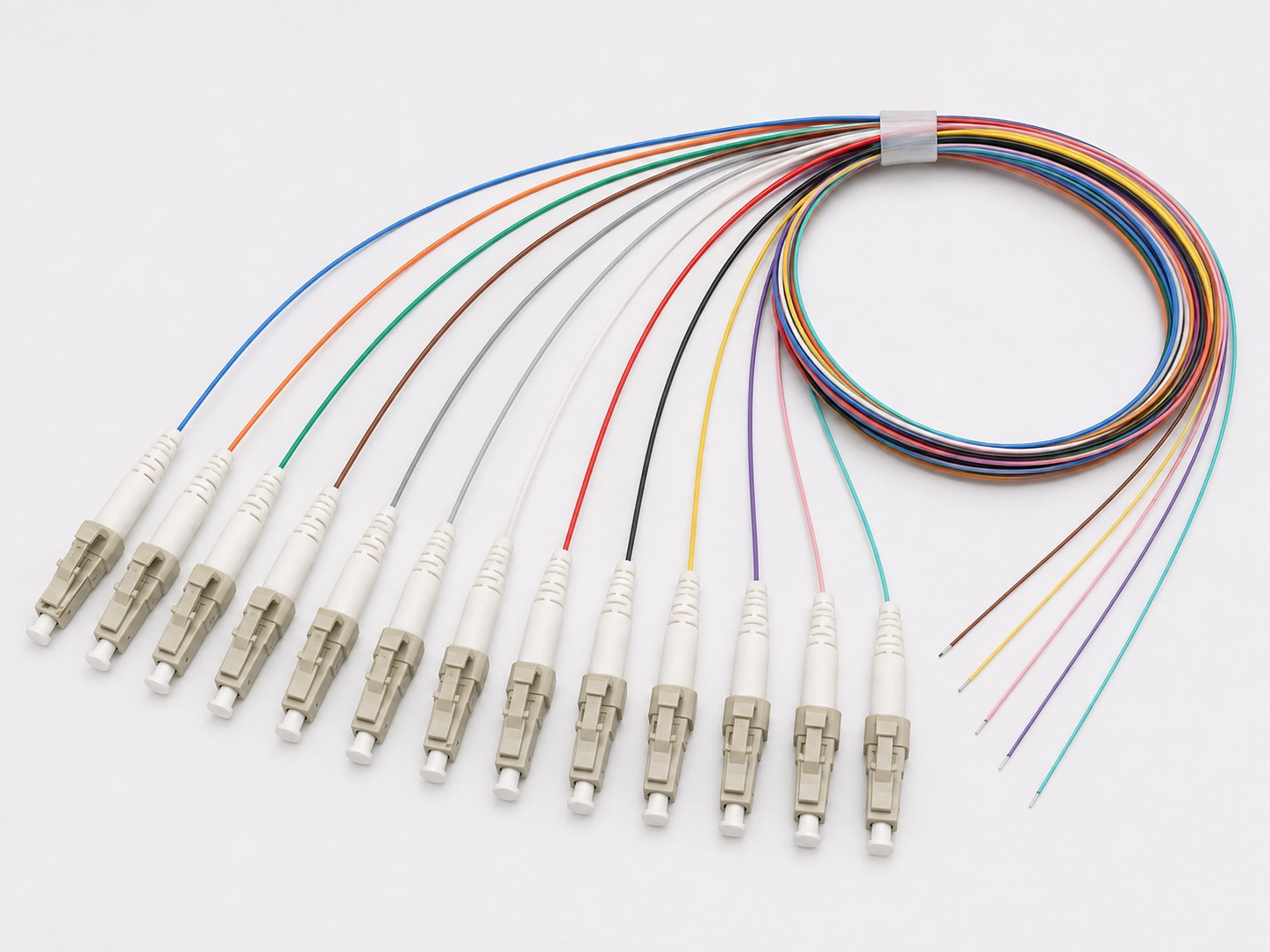

Renk tanımlama, prosedürdeki en ucuz hata-önleme mekanizmasıdır ve yalnızca pigtail seti gövdeyle aynı kuralı izlediğinde çalışır. ANSI/TIA-598-D'de belirtilen on iki-konum dizisi mavi, turuncu, yeşil, kahverengi, barut rengi, beyaz, kırmızı, siyah, sarı, mor, gül rengi, deniz mavisi şeklindedir; on iki fiberin üzerindeki kablolar her tampon tüpü için diziyi tekrar eder ve izleyici işareti ekler.



Bir bağlantı paneline 12 fiberli pigtailin nasıl monte edileceğini düşünen herkes, renk setini saha kolaylığından ziyade bir spesifikasyon öğesi olarak ele almalıdır. İki uyarı geçerlidir. IEC ve TIA kuralları her durumda aynı fikirde değildir; bu nedenle, bir kuraldan gelen kabloyu diğerinden gelen kuyruklarla karıştıran bir yapı, eşlemenin test sırasında keşfedilmek yerine eklemeden önce yazılmasını gerektirir. Ve gelen sözleşme, satın alma siparişinde belirtilen sözleşmedir. Tedarik ediyoruz12 renkli pigtail setleribu da kararın tepside değil RFQ'da verildiği anlamına gelir.

Fiber pigtailleri birleştirirken bağlantı başına 0,1 dB'yi çalışma hedefi olarak kullanın ve temiz tek-modlu cam üzerinde modern bir çekirdek-hizalama birleştiricisinin bunun oldukça altına inmesini bekleyin. Ancak sözleşmenin kabulü, bu paragrafı değil, proje spesifikasyonunu ve adlandırdığı baskıyı takip eder. Üç eşik dolaşıyor, bunlar çok farklı yetkilere sahip belgelerden geliyor ve hangisinin geçerli olduğuna proje dosyası karar veriyor.

Pratik kural şudur: proje spesifikasyonu bizimki de dahil olmak üzere bu tablodaki her genel rakamı geride bırakır. İkisinin çatıştığı yerde, spesifikasyon kazanır ve tartışma biter.

0,3 dB ile 0,05 dB arasındaki yayılma kabul anlaşmazlıklarının yaşandığı yerdir ve nedeni aritmetiktir. Yüksek bir bölünme oranı taşıyan bir PON bağlantısının, ayırıcı kaybı, konektör çiftleri ve rota zayıflamasından sonra çok az marjı kalır; dolayısıyla 0,05 dB yerine 0,15 dB'ye yapılan her ortak iniş, gelecekteki bir düğümün ihtiyaç duyacağı bütçeyi harcar. 90 metrelik ticari LAN koşusunda aynı bağlantının önemi yoktur.

Dikkatlice ifade edilen bir aritmetik parçası daha. Standardın izin verilen maksimum değerlerine göre hesaplanan en kötü-durum bütçesinde, 0,75 dB'deki bağlantılı bağlayıcı çifti, bir eklemenin 0,3 dB'de yaptığının iki katından fazlasını tüketir, dolayısıyla füzyon bağlantısı değil bağlayıcı arayüzü daha büyük satır öğesidir. Gerçek bileşenler genellikle her iki tavandan da çok daha iyi performans gösterir, bu da tam olarak gönderdiğimiz her fiber örgünün konektör ucunun varsayılmak yerine ölçülmesinin nedenidir.

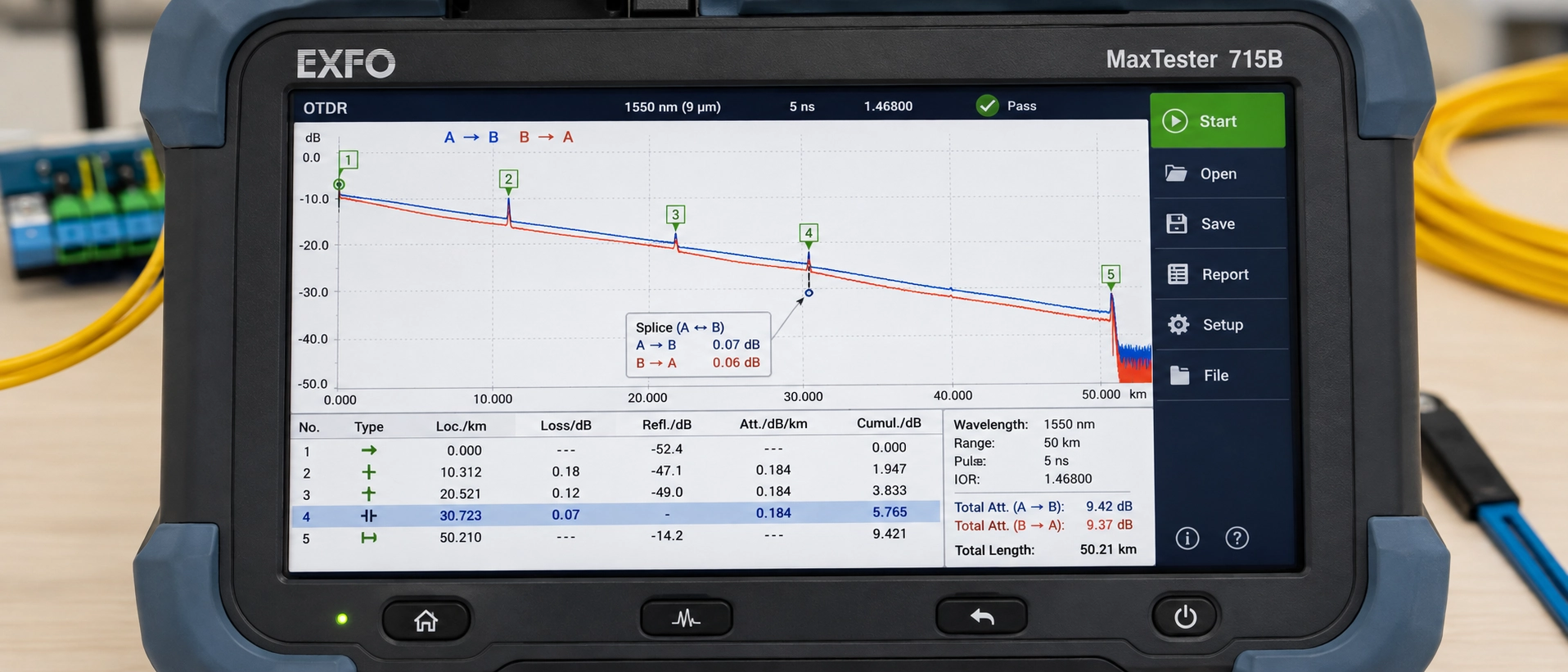

Fiber pigtail eklerini sertifikalandırdığınızda iki test katmanı bulunur ve bunlar birbirinin yerine kullanılamaz. Tier 1, optik kayıp test seti içeren ekleme kaybı sertifikasıdır ve bağlantıyı onaylayan da budur. Katman 2, OTDR karakterizasyonudur ve teşhis amaçlıdır. Her eklemeyi 0,05 dB'nin altında gösteren bir iz, yararlı bir kanıttır ve Kademe 1 sonuçlarının yerine geçmez.

İkinci kural birinciye göre daha fazla mürettebat yakalar. OTDR ekleme kaybı her iki yönden de ölçülmeli ve ortalaması alınmalıdır. Bu, prosedürün üzerine inşa edildiği ölçüm yöntemidir ve farklı fiber içeren bir bağlantıdaki tek-yönlü sonuçlar sadece kesin olmamakla kalmaz, aynı zamanda öngörülebilir bir yönde de yanlıştır (Corning). Bu da bizi iyi teknisyenlerin iyi bağlantıları yeniden yapmasını sağlayan okumaya getiriyor.

OTDR, fiber pigtail eklemindeki ekleme kaybını ölçmez. Bir olayın her iki tarafındaki geri saçılımı ölçer ve adımdan kayıp sonucunu çıkarır. İki fiber farklı mod alanı çaplarına sahip olduğunda, geri saçılım katsayıları farklılık gösterir ve çıkarılan adım bu farktan etkilenir.

Daha büyük-MFD tarafından daha küçüğe doğru ölçülen cihaz, görünür bir kazanç bildirir, bu da var olamayacak bir güç anlamına gelir. Diğer şekilde ölçüldüğünde şişirilmiş bir kayıp bildiriyor. İki yönün ortalaması, artefaktı ortadan kaldırır ve gerçek rakamı bırakır.

Kategori-düzeyinde bir karşılaştırma, mod alanı farkının yeterli kanıtı değildir ve çoğu alan açıklamasının yanlış gittiği nokta burasıdır. ITU-T, nominal bir MFD ve izin verilen aralık dahilinde 1310 nm'de beyan edilecek bir tolerans gerektirir ve standart tek-mod ve bükülmeye{{5}duyarsız kategoriler için izin verilen aralıklar çakışır (İTÜ-T G.652). Örtüşme teorik değildir: Corning'in SMF-28 Ultra'sı, G.652.D ile tamamen uyumluyken 1310 nm'de 9,2 ± 0,4 μm beyan ederVeG.657.A1 bükülme gereksinimini aşıyor, bu nedenle "G.657 fiber", eklediğiniz mod alanı hakkında tek başına hiçbir şey söylemiyor. Özellikle B kategorisindeki diğer bükülmeye-duyarsız tasarımlar daha aşağıda yer alıyor.

Dolayısıyla çalışma kuralı "G.657, G.652 ile karşılaştığında bir kazanç beklemek" değildir. Şöyledir: her iki veri sayfasında, ana kablo ve pigtail'de beyan edilen nominal MFD'yi okuyun ve beyan edilen bu iki değer anlamlı şekilde farklı olduğunda yön asimetrisini bekleyin. Kategori adları sizi yanıltacaktır, veri sayfaları ise yanıltmayacaktır. Bu nedenle, pigtail spesifikasyonuna fiber kalitesi G.652D, G.657A1 veya G.657A2'yi yazdırıyoruz ve neden bir tedarikçiden beyan edilen MFD'yi istemenin bilgiçlik taslayan bir soru yerine makul bir soru olduğunu düşünüyoruz.

Bağlama kısıtlaması optik kayıp veya birim maliyet yerine tepsi konumları olduğunda fiber pigtailler yerine konektörlerde ekleme{0}}kullanın. Konektörlerdeki ekleme-leri harici bir koruma kılıfına veya bunu saklamak için bir tutucu konumuna ihtiyaç duymaz (Fluke Ağları) ve zaten tüm bağlantı noktalarını taşıyan bir tepsiye sahip 1U muhafazada bu belirleyicidir.

Sınır dört koşulda diğer yönde çalışır: panel alanı yeterlidir, hacim açısından sonlandırma başına maliyet önemlidir, konektör arayüzünün tesisin ömrünün ilerleyen dönemlerinde değişmesi gerekebilir veya konektör ucunun sahada üretilen bir ürün yerine-fabrikada test edilmiş, belgelenmiş kayıp rakamlarına sahip-bir ürün olmasını istiyorsunuz.

Üç dağıtım durumu, bir patch panel betonunda fiber örgü ve eklemeyi -bağlayıcı kararına göre belirler. Bir FTTH kabininde veya terminal kutusunda, kutu entegre bir tepsiyle gönderildiğinde pigtailler tercih edilen yoldur, tutucu sayısı en az bir yedek konumla birlikte fiber sayısını kapsar, satın aldığınız manşon uzunluğu aslında bu tutucuya oturur ve tasarım, bağlantı noktasında fabrikada-sonlandırılmış bir konnektör gerektirir. Bunlardan herhangi birini değiştirin ve-karşılaştırmayı yeniden çalıştırın. Bir veri merkezi girişindeki taşıyıcı ODF'de, gelen tesis geleneksel olarak fabrikada sonlandırılmış kuyruklarla yüklenen panellere eklenir- ve mimari, tepsilerin mevcut olduğunu varsayar; dolayısıyla bir ODF'de fiber pigtaillerin nasıl birleştirileceğini soran herkes, bu soruyu zaten yanıtlamış olan bir tasarım içinde çalışıyor demektir. 48 fiber için 1U panelin belirtildiği sıkıştırılmış bir kurumsal IDF'de aritmetik sıklıkla kapanmaz ve gerçek seçim daha derin bir muhafaza ile konektörler üzerinde ekleme{10}arasındadır. Bu değiş tokuş-arkasındakiyle aynıbir patch panelin ODF ile karşılaştırılmasıtasarım aşamasında.

Aritmetiğin sizin özel durumunuzda kapanıp kapanmaması, hiçbir genel makalenin sağlayamayacağı üç değişkene bağlıdır: tepsinizin tutucu kapasitesi, kullandığınız koruma kılıfının uzunluğu ve tutucudan adaptöre giden yönlendirme yolu. Bize panel modelini, tepsi sayısını ve lif sayısını gönderin; biz de gevşeklik ve uzunluk rakamlarını bu üçüne göre hesaplayalım ve o mahfaza için önerilen pigtail uzunluğunu ve lif dizisini oraya ulaşmak için kullandığımız ölçüm çalışma sayfasıyla birlikte geri göndereceğiz.

Sekiz spesifikasyon çizgisi, fiber örgünün tezgahta nasıl davranacağını belirler ve bunların her biri daha sonra tepside hız veya yeniden işleme olarak ortaya çıkar.

Aynı satın alma siparişinde iki belge satırı yer alır: ekleme kaybını ve geri dönüş kaybını kapsayan-parti başına veya-birim başına test kayıtları ve bir uygunluk sertifikası. Her ikisi de bizim açımızdan istisna olmaktan ziyade standart teslimatlardır; bu da müşterinin kendi OTDR sonuçları incelenirken kabul görüşmesini kısa yapan şeydir.

Bir tedarikçiye taahhütte bulunmadan önce bu belgelerin gerçekte nasıl göründüğünü görmek istiyorsanız bizden bir teklif isteyin.özel fiber optik pigtailkarşılaştırılabilir bir partiden alınan örnek IL ve RL test raporuyla birlikte spesifikasyon sayfası. Bu, bir üreticiyi yargılamak için, bu makaledekiler de dahil olmak üzere herhangi bir veri sayfası iddiasından daha hızlı bir yoldur.
