Bir Dakikada Karar
Çoğu standart ODF, sonlandırma kutusu ve düşük{0}}ile-orta-sayımlı tekli-fiber ekleme için,250um ve 900um fiber pigtailkarar 900μm ile başlamalıdır. Konektör ve yönlendirme alanının etrafında işlem yapmak daha kolaydır. Ekleme-kaset yoğunluğu, kütle-füzyon düzeni veya kısıtlı yönlendirme alanı sınırlayıcı faktör haline geldiğinde, 250μm genellikle daha iyi bir başlangıç noktasıdır.
Tampon çapı optik bir kalite değil, mekanik bir yapı seçimidir. 900 µm'lik bir fiber pigtail, doğası gereği 250 µm'lik bir pigtail'den daha düşük ekleme kaybı üretmez ve 250 µm'lik bir fiber, daha ince olduğundan optik olarak daha düşük kalitede değildir.
Bu mühendislik sorusunu değiştirir. Hangi çapın daha iyi performans gösterdiğini sormak yerine, hangi fiber sunumunun tepsiye uyduğunu, iş akışını, ekleme yöntemini ve kurulumda mevcut mekanik korumayı sorun.

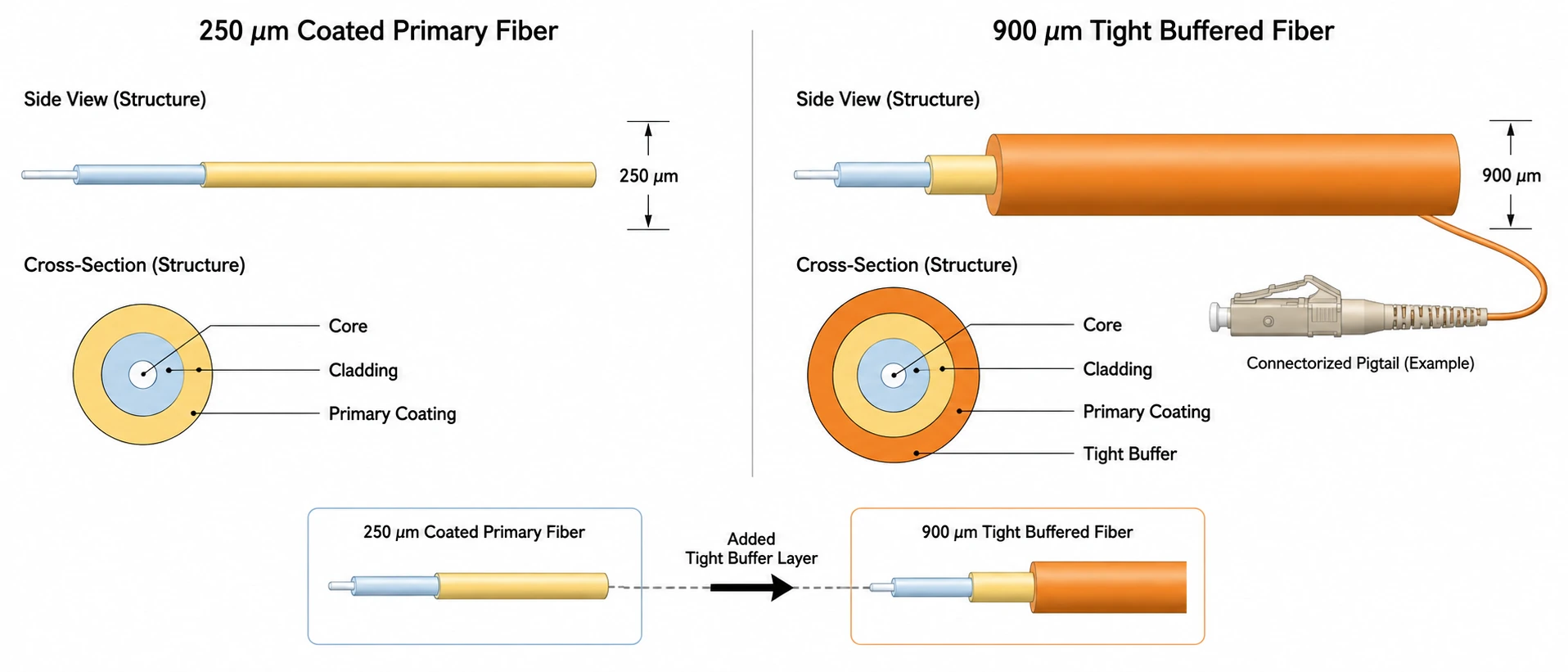

250μm ve 900μm Aslında Neyi Ölçüyor?
Tipik bir telekom tek-modlu fiber şu şekilde basitleştirilebilir:
~9μm çekirdek → 125μm kaplama → ~250μm birincil kaplama → isteğe bağlı ~900μm tampon
250 µm boyutu normalde kaplanmış fiber optik anlamına gelir. 900 µm'lik bir yapı, kaplanmış fiberin etrafına başka bir koruyucu katman ekler. Alttaki optik fiber hala aynı fiber tipinde olabilir.
Bu nedenle yaygın arama ifadesi250um gevşek tüp vs 900um sıkı tamponyeterlilik gerektirir. Gevşek tüplü kabloların içinde sıklıkla 250 µm kaplamalı fiber bulunurken, iç mekan sonlandırma düzeneklerinde 900 µm sıkı-tamponlu fiber yaygındır. Ancak çap tek başına kablo yapısının tamamını tanımlamaz.
Bir Bakışta 250μm ve 900μm Pigtail Yapısı
| Mühendislik faktörü | 250μm fiber örgüsü | 900μm fiber örgüsü |
|---|---|---|
| Optik cam | Aynı SM/MM fiber tipini kullanabilir | Aynı SM/MM fiber tipini kullanabilir |
| Kaplama çapı | Tipik olarak 125μm | Tipik olarak 125μm |
| Dış sunum | Birincil kaplamalı elyaf | Kaplanmış fiberin etrafında ilave tampon |
| Taşıma | Daha hassas | Tek tek ele alınması daha kolay |
| Mekanik koruma | Tepsiye/muhafazaya daha fazla güvenir | Yönlendirme ve hazırlık sırasında daha iyi koruma |
| Tepsi yoğunluğu | Daha yüksek | Daha düşük |
| İş akışını sıyırma | Kaldırılacak daha az malzeme | Tampon yapısına büyük ölçüde bağlıdır |
| Yüksek lif-sayımı kaseti | Çoğunlukla avantajlı | Gereksiz yönlendirme hacmini tüketebilir |
| Kütle füzyonu/şerit iş akışı | Birçok yoğun mimariyle daha iyi uyum sağlar | Genellikle daha az çekici |
| Standart ODF sonlandırma | Kullanılabilir ancak korumanın şu şekilde tasarlanması gerekir: | Genellikle pratik varsayılan |
Ham geometrik fark, başlangıçta önerilen çaplardan daha büyüktür. İki dairesel yapı yalnızca çap açısından karşılaştırılırsa, bunların enine-kesit alanları çapın karesiyle ölçeklenir:
(900 / 250)² ≈ 12.96
Bu, bir tepsinin tam olarak 13 kat daha fazla 250 µm fiberi tutabileceği anlamına gelmez. Ekleme manşonları, bükme gereksinimleri, gevşek halkalar, tutucular ve fiber geçişleri de yer tüketir. Hesaplama, 250 µm'lik birçok yönlendirme bölümünün 900 µm'lik bölümlerle değiştirilmesinin neden yüksek sayımlı bir tepsiyi tek başına çap sayılarının önerdiğinden çok daha fazla etkileyebileceğini açıklıyor.
Arabellek Boyutu Optik Performansınızı Belirlemez
Tampon çapı ekleme kaybını belirlemez. Füzyon birleştirme sırasında ilgili optik arayüz hazırlanan cam elyaftır. Kaplama veya tampon, bölünmüş fiberler hizalanıp kaynaşmadan önce ekleme bölgesinden çıkarılır.
Fiber Optik Derneği, tek-modlu füzyon-ekleme kaybını tipik olarak şu şekilde tanımlar:0,1 dB veya daha az. Daha yüksek kayıp, kirlenme veya kusurlu ekleme gibi sorunlara işaret edebilir. Bu, bir ekleme{2}} kalitesi sorunu olmayı sürdürüyor; 900 µm'lik bir tamponun, ışığı 250 µm'lik bir kaplamadan daha iyi ilettiğinin kanıtı değil. (Fiber Optik Derneği)
"Daha düşük kayıp için 900 µm" ifadesini anlamlı bir RFQ spesifikasyonu olarak kabul etmeyin.
Bunun yerine, birleştirilen optik fiberlerin uyumlu olduğundan emin olun. Fiber türü ve ilgili olduğu yerde mod-alanı özellikleri, dış tampon çapından çok daha önemlidir. Daha geniş hazırlık bağlamı bizim bölümümüzde ele alınmaktadır.fiber kablo sonlandırma yöntemleri kılavuzu.

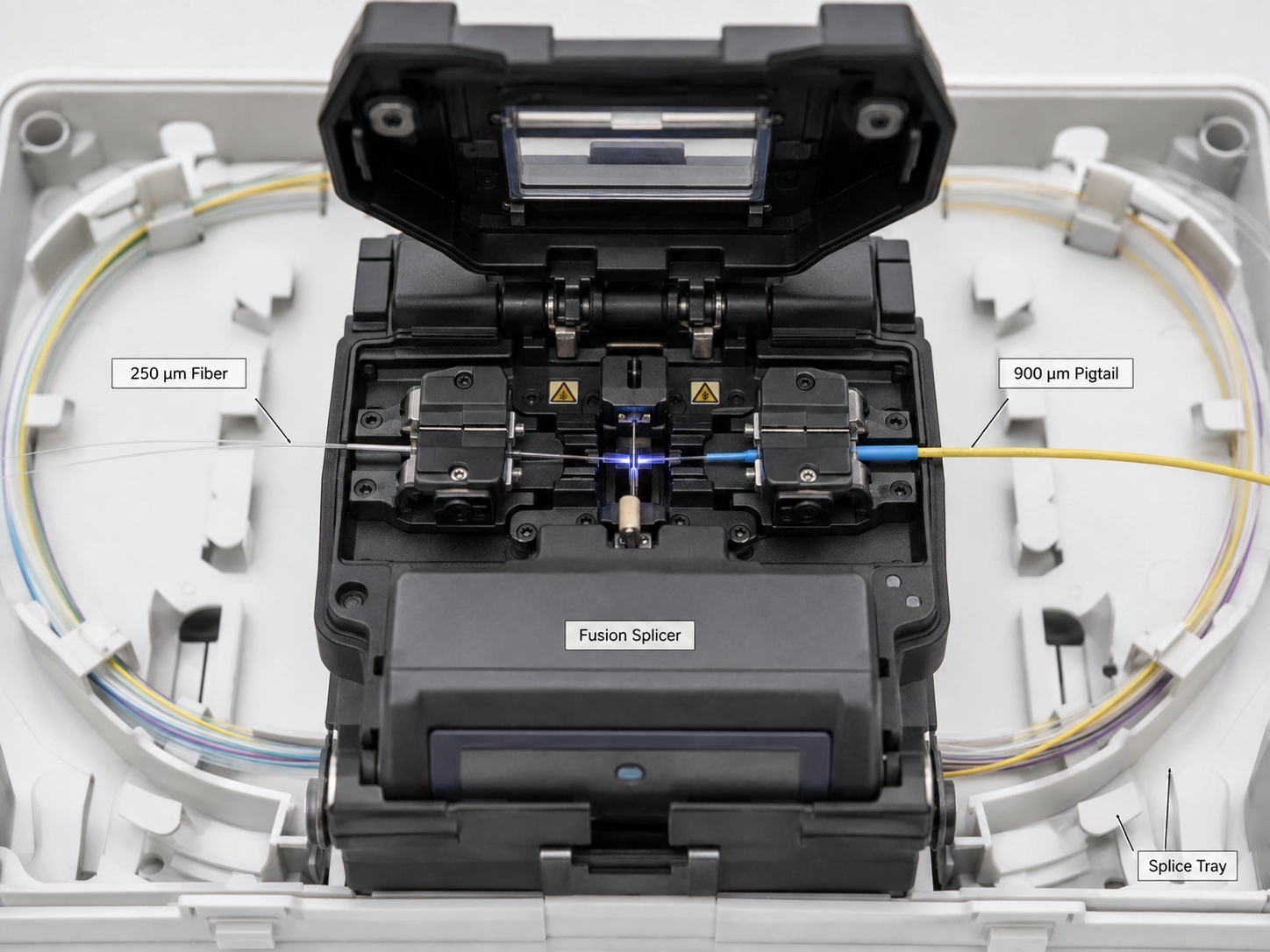

250μm Fiberi 900μm Pigtaile Füzyonla Birleştirebilir misiniz?
Evet. A250um fiberden 900um pigtaileTemeldeki optik fiberler uyumlu olduğunda geçiş normal bir mimaridir.
Füzyon birleştirici "250 µm malzemeyi" "900 µm malzemeye" kaynaklamıyor. Her iki koruyucu yapı da ekleme bölgesinden çıkarılır. Cam temizlenir ve yarılır, hazırlanan elyaflar hizalanır ve kaynaştırılır ve bitmiş birleştirme, tepside saklanmadan önce korunur.
FOA, bunu, sonlandırma için 250 µm fiberlerin renk kodlu 900 µm pigtaillere eklendiği 24-fiber dış- tesis kablosuyla doğrudan göstermektedir. (Fiber Optik Derneği)
Gerçek durum optik uyumluluktur. İki fiberin farklı mod-alanı veya geri saçılım özellikleri varsa, bir OTDR test yönüne bağlı olarak farklı görünen ekleme kayıpları gösterebilir. Çift yönlü ölçüm, bu durumun doğru şekilde karakterize edilmesine yardımcı olur. (Fiber Optik Derneği)
Bu nedenle bir tedarik spesifikasyonu, dış çaplar farklı olduğu için 250μm-ila 900μm mimariyi reddetmemelidir.
900μm Fiber Pigtail Daha İyi Bir Mühendislik Seçimi Olduğunda
A Füzyon ekleme için 900um fiber pigtailyönlendirme alanı mevcut olduğunda ve teknisyenler fiberleri ayrı ayrı ele aldığında normal bir ODF veya sonlandırma kutusundaki pratik başlangıç noktasıdır.
Standart ODF ve Telekom Sonlandırma
Bir ODF'deki LC sonlandırması için, tepsi yeterli yönlendirme alanına sahip olduğunda 900 µm'lik bir pigtail genellikle 250 µm'lik bir sunumdan daha kullanışlı bireysel fiber koruması sağlar. Bu, arkasındaki pratik uygulamadır.ODF için LC fiber örgüsüDaha kalın olduğu için 900 µm'yi seçmek yerine spesifikasyonu tercih edin.
Önemli bir sınır var. 900 µm'lik bir tampon, 2,0 veya 3,0 mm'lik kılıflı yama kablosuna eşdeğer değildir. Fiber korumalı tablayı terk ederse ve tekrar tekrar çekilecek, bağlanacak, yeniden konumlandırılacak veya ekipmanın taşınmasına maruz kalacaksa, uygun şekilde kaplanmış veya başka şekilde korunmuş kordon daha güvenli bir spesifikasyondur.
Az-sayımlı Sonlandırma Kutuları
Mütevazı fiber sayılarında, yönlendirme hacminden tasarruf etmek genellikle baskın kısıtlama değildir. Tepsi zaten korumalı bir yönlendirme yolu sağlıyorsa, 900 µm genellikle kurulumu ve daha sonra tanımlamayı kolaylaştırır.
Bu varsayılan ayar, ek tamponun fiber geçişlerine, sıkıştırılmış gevşek depolamaya veya tepsi kapağıyla çakışmaya neden olması durumunda çalışmayı durdurur. Bu noktada muhafaza geometrisi kontrol değişkeni haline gelmiştir.
250μm Pigtailler Daha Anlamlı Olduğunda
A 250um fiber örgüyönlendirme yoğunluğunun kısıt olduğu ve muhafazanın kendisinin gerekli mekanik korumayı sağladığı durumlarda daha güçlü bir seçim haline gelir.

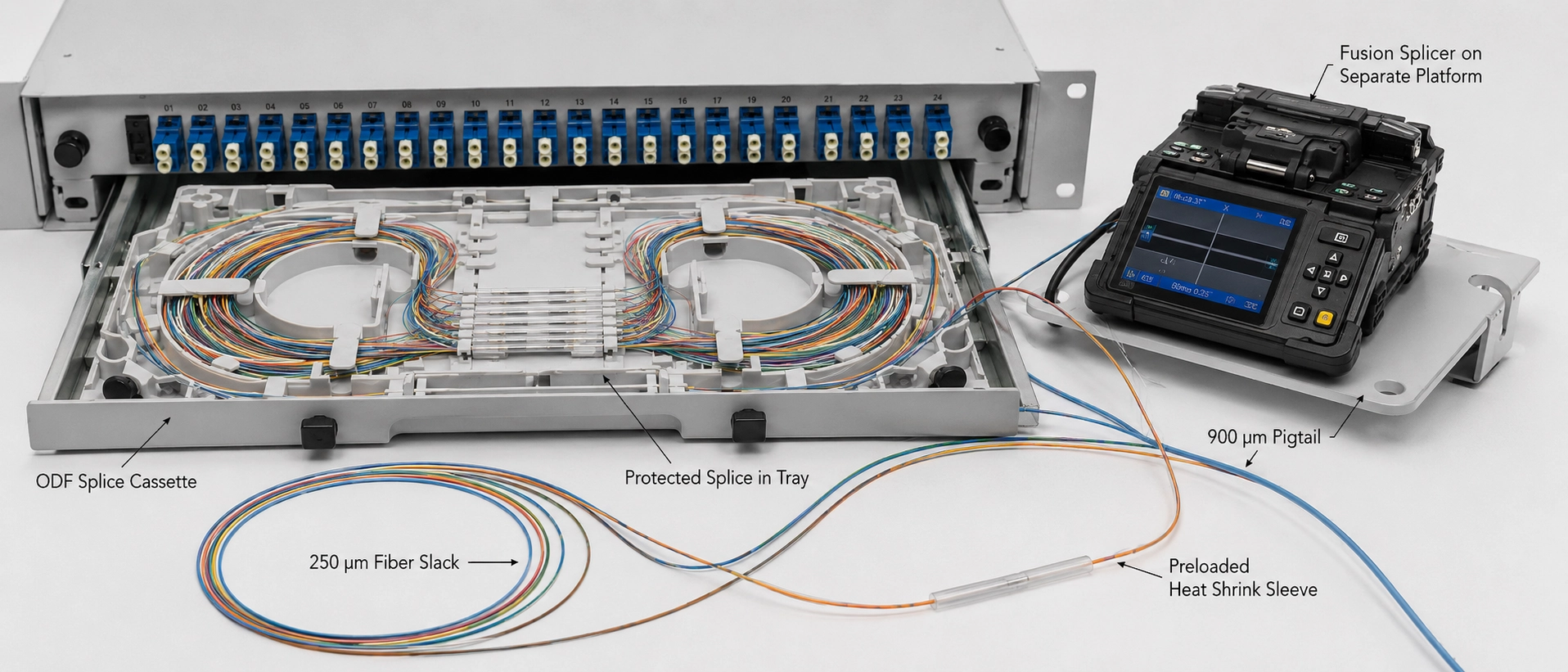

Yüksek-yoğunluklu Ekleme Kasetleri
Korumalı bir durumdaekleme kaseti için fiber pigtailtasarımı sayesinde 250 µm yönlendirme, tek tek fiberlerin kapladığı hacmi azaltır ve bağlantı tutucuları ve gevşek-depolama yolları çevresinde daha fazla yer bırakır.
12,96x geometrik karşılaştırmanın faydalı olduğu yer burasıdır. Kaset kapasitesini tahmin etmez. Bu, birçok bireysel yönlendirme bölümünde tekrarlandığında çaptaki 650 µm'lik farkın neden önemli hale geldiğini açıklıyor.
Durum mekanik korumadır. 250 µm'lik kaplanmış bir fiber, kontrollü bir fiber-yönetim yolu içinde kalmalıdır. Korumasız 250 µm fiberi kasetin dışına taşımak yalnızca yoğunluk sorununu mekanik-risk sorunuyla değiştirir.
Şerit ve Kütle{0}}füzyon Mimarisi
Kütle{0}}füzyon sistemleri, birden fazla fiberi iş akışında birlikte hareket ettirmek için tasarlanmıştır. Bireysel 900 µm tamponlar bu yoğunluk avantajına karşı çalışabilir.
Konumumuz, genel "900 µm iç mekan, 250 µm dış mekan" kuralından daha spesifiktir:bina sınırını değil, ekleme mimarisinin kullandığı sunumu seçin.
En İyi Montaj Her İki Boyutu da Kullanabilir
A 250um ve 900um fiber pigtailmontajın konnektörden ek yerine kadar aynı koruma çapına ihtiyacı yoktur. Bu, makalenin tam orta-içerik-eşleme bağlantısıdır, ancak aynı zamanda önemli bir fiziksel tasarım seçeneğini de açıklar.
Hibrit bir kaset, konnektörden veya adaptör panelinden 900 µm tamponlu fiberi teknisyenlerin tek tek pigtailleri idare ettiği alan boyunca yönlendirebilir, ardından ekleme ve gevşek- depolama bölgesi için kaset içindeki tanımlı bir korumalı noktadan 250 µm kaplamalı fibere geçiş yapabilir. Ekleme-yan bölümü, bağlayıcı-yan bölümünü kullanım korumasından vazgeçmeye zorlamadan yönlendirme yoğunluğu kazanır.
Bu, iki farklı mekanik gereksinimi çözmek için bir battaniye çapı spesifikasyonu istendiğinde kullanışlıdır. Sonlandırma tarafı taşıma korumasına ihtiyaç duyarken, ekleme tarafı yönlendirme yoğunluğuna ihtiyaç duyabilir.
Bu nedenle satın alma için "250 mi yoksa 900μm mi?" bazen eksiktir. Çizim, her bir fiber sunumunun nerede başladığını ve bittiğini ve geçişin kaset tarafından korunup korunmadığını tanımlamalıdır.
Genellikle Tedarik Sonrası Ortaya Çıkan Kurulum Sorunları
Teknik açıdan uyumlu bir fiber spesifikasyonu, sıyırma davranışı, birleştirme koruması ve tepsi geometrisi yalnızca malzeme geldikten sonra kontrol edilirse yine de gereksiz saha çalışması yaratabilir.
Soyulabilirlik Spesifikasyonun Bir Parçasıdır
900 µm olarak satılan iki fiber, hazırlık sırasında farklı davranabilir çünkü nominal dış çap, tamponun alttaki kaplanmış fibere ne kadar güçlü bir şekilde bağlandığını size söylemez.
Sıkıca tutulan bir tampon gerekli hazırlık süresi boyunca temiz bir şekilde çıkarılamadığında, teknisyenler daha sert bir tek çekme işlemiyle telafi etmemelidir. Daha kısa sıyırma bölümleri açıktaki fibere uygulanan yükü azaltır. Hazırlık hala tutarsızsa, üretim kurulumundan önce sıyırma aleti ve tampon yapısı gözden geçirilmelidir.
bir için900um fiber pigtail tedarikçisiRFQ, "900μm" tek başına bu nedenle eksiktir. Tampon yapısını veya hazırlama gereksinimini belirtin ve amaçlanan sıyırma yönteminin bununla uyumlu olduğunu doğrulayın.
Ekleme Koruyucuları Tepsi Tutucuya Sığmalıdır
Füzyon birleştirici hazırlanmış camı işler, ancak daha sonra tepsinin korumalı eklemeyi yönetmesi gerekir. Koruyucu boyutları, manşon tutucusu ve yönlendirme yolu bu nedenle tek bir mekanik sistem oluşturur.
Manşonları sipariş etmeden önce bağlantı tutucusunun desteklenen koruyucu boyutlarını kontrol edin. Tutucuya tam olarak oturmayan bir koruyucu, fiber geçişini tepsi duvarına doğru itebilir ve korunan ek yerinin hemen yanında gereksiz bir bükülme oluşturabilir.
Bu, daha uzun bir koruyucunun otomatik olarak daha güvenli olduğunu varsaymaktan daha kullanışlıdır.
Kapak Kapalıyken Tepsiyi Kontrol Edin
Kaset açıkken takılan bir yönlendirme düzenlemesinin kurulumun tamamlanmış olması şart değildir.
Eklemeler, koruyucular ve gevşeklik saklandıktan sonra, kapağı kapatmanın ilmekleri sıkıştırmadığını, lifleri tutuculardan kaldırmadığını veya koruyucunun yanında keskin bir geçiş oluşturmadığını doğrulayın. Bu, arabellek seçiminin bir katalog karşılaştırması olmaktan çıktığı ve bir muhafaza-tasarım kararı haline geldiği yerdir.
Fiber Pigtail RFQ'ya Neler Koyacağız?
bir içinözel fiber pigtail montajıyalnızca "250μm" veya "900μm" seçeneğinin belirtilmesi birçok değişkeni çözümsüz bırakır. İki fiyat teklifi nominal çapla eşleşebilirken fiber türü, şerit davranışı, konnektör yapısı, tanımlama ve düzeneğin amaçlanan tepsiye gerçekte nasıl uyduğu açısından farklılık gösterebilir.
Bir üretim RFQ'su şunları tanımlamalıdır:
- OS2/G.652.D, G.657.A1/A2, OM3 veya OM4 gibi optik fiber türü.
- Fiber sunumu: 250 µm kaplı fiber, 900 µm tamponlu fiber veya bunların arasında tanımlanmış bir geçiş.
- LC, SC veya FC gibi konektör türü.
- Polonya tipi, uygun olduğu yerde UPC veya APC.

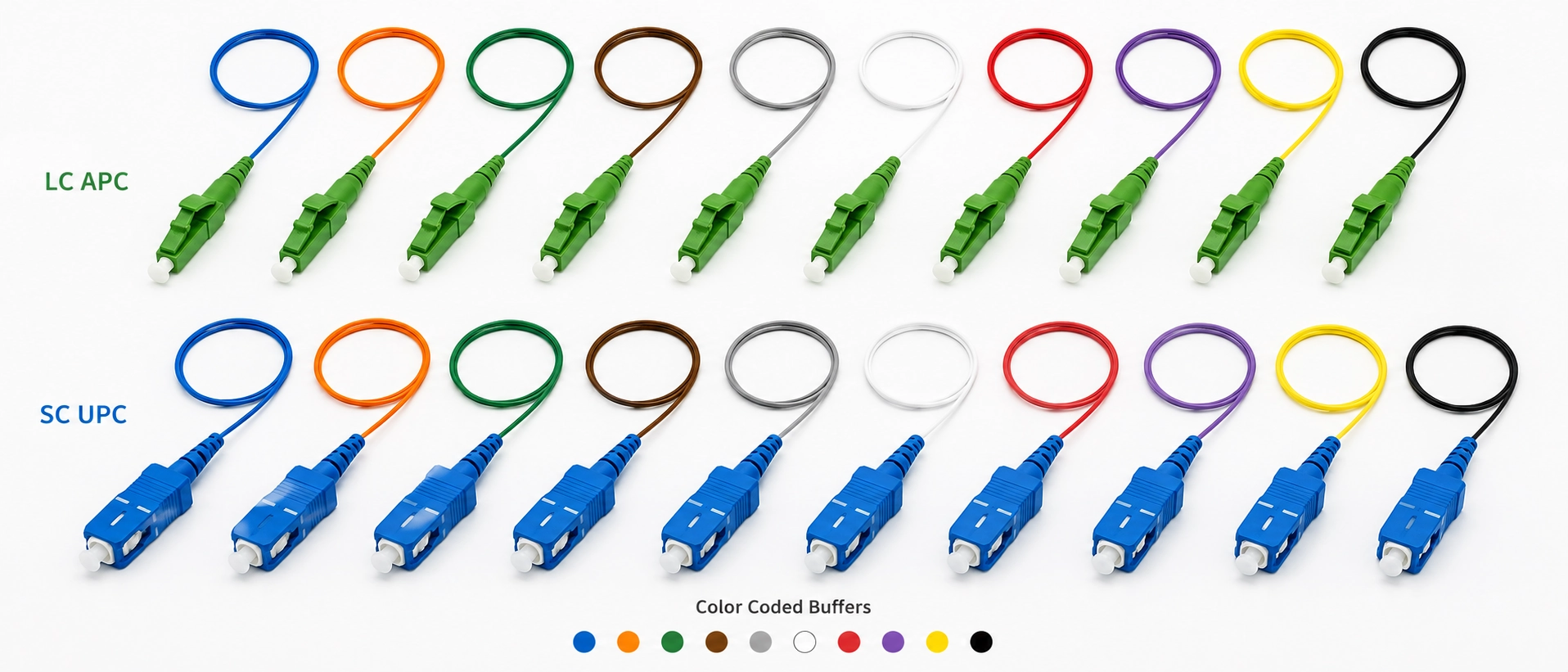

- Lif sayımı ve tanımlama/renk sırası. Tanımlamanın kablo tesisiyle eşleşmesi gerektiğinde, kuralı açıkça tanımlayın. Bizimfiber optik renk kodu kılavuzubu katmanı kapsar.
- Pigtail uzunluğu ve gerekli tolerans.
- Tamamlanmış konnektörlü düzenek için optik kabul kriterleri.
- ODF, ekleme kaseti, FTTH sonlandırma kutusu veya harici- tesis kapatma arayüzü gibi kurulum ortamı ve muhafaza türü.
Bu alanlar spesifikasyon belirsizliğini önler ancak yine de montajın fiziksel olarak belirli bir muhafazadan geçeceğini kanıtlayamazlar.
bir içinTelekom kurulumu için fiber pigtail, RFQ'ya tepsi çizimi veya net bir yönlendirme fotoğrafı eklemek, tedarikçiye bir metin spesifikasyonunun sağlayamayacağı bilgileri verir: bağlayıcı çıkış yönü, arabellek geçiş konumu, manşon-tutucu geometrisi ve boşluğu depolamak için kullanılabilir yol.
Alışkanlığa Göre Değil, Dağıtım Mimarisine Göre Seçin
| Dağıtım durumu | Başlangıç seçimi | Mühendislik nedeni |
|---|---|---|
| Normal bir ODF'ye 250 µm OSP hattı | 900μm helezon | Daha kolay bireysel kullanım; 250μm-ila 900μm arası ekleme normaldir |
| Yeterli yönlendirme alanına sahip-düşük sayımlı FTTH kutusu | Genellikle 900μm | Maksimum yoğunluk nadiren kontrol kısıtlamasıdır |
| Kompakt, yüksek{0}yoğunluklu kaset | İlk önce 250μm'yi değerlendirin | Korunan alan içindeki yönlendirme yığınını azaltır |
| Şerit veya toplu{0}}füzyon düzeni | 250μm/şerit mimarisi | Ekleme yönteminin yoğunluk avantajını korur |
| Fiber, korumalı bir tepsinin dışında tekrar tekrar işleniyor | Her ikisi de varsayılan olmamalıdır | Uygun şekilde ceketlenmiş veya mekanik olarak korunmuş halat kullanın |
900 µm varsayılanın bozduğu en kullanışlı sinyal, rastgele bir fiber-sayımı eşiği değildir. Bu bir yönlendirme çatışmasıdır. Planlanan 900 µm'lik bölümler gerekli gevşekliğin, koruyucu yerleşimin veya kapak açıklığının tepsi içinde bir arada bulunmasını engelliyorsa 250 µm mimariyi değerlendirin.
Yüksek bir-sayımı yayınlamadan önce250um ve 900um fiber pigtailspesifikasyonunu gerçek tepsi çizimiyle karşılaştırın. Konektör çıkışı, manşon-tutucu konumu, arabellek geçişi ve depolanan gevşekliğin, kapak kapandıktan sonra aynı anda çalışması gerekir.
Kurulum aslında pigtail yönlendirme yerine ceketli halat gerektiriyorsa, FB-LINK'infiber optik yama kablosu konfigürasyonlarıilgili konnektörü, fiberi ve koruma seçeneklerini kapsar.
SSS
250μm ve 900μm fiber pigtail arasındaki temel fark nedir?
900 µm'lik bir pigtail, yaklaşık 250 µm'lik kaplanmış fiberin etrafına koruyucu bir tampon ekler; dolayısıyla pratik farklar, optik performanstan ziyade kullanım, mekanik koruma, sıyırma ve tepsi yoğunluğudur.
250 µm fiberi 900 µm pigtail'e füzyonla ekleyebilir miyim?
Evet. Alttaki optik fiberlerin uyumlu olması halinde, hazırlanan cam fiberler kaynaşmadan önce koruyucu katmanlar ekleme alanından çıkarılır.
900 µm'lik bir pigtailin ekleme kaybı daha düşük müdür?
Hayır. Tampon çapının kendisi ekleme kaybını azaltmaz; optik performans fiber uyumluluğuna, ekleme kalitesine, konnektör kalitesine ve optik yolun geri kalanına bağlıdır.
Yüksek-yoğunluklu bir ekleme kaseti için hangi arabellek boyutu daha iyidir?
Korunan yönlendirme alanı birincil kısıtlama olduğunda 250 µm'lik bir fiber pigtail genellikle daha iyi bir başlangıç noktası olurken, daha fazla sorunla ilgilenildiğinde ve yeterli tepsi alanı mevcut olduğunda 900 µm pratiktir.
Standart bir ODF'de hangi arabellek boyutunu kullanmalıyım?
900 µm'lik bir pigtail genellikle yeterli yönlendirme alanına ve bireysel füzyon eklemeye sahip standart bir ODF için pratik varsayılandır.
Pigtail Spesifikasyonunu Dondurmadan Önce
Tampon boyutuna, pigtail sabit bir satın alma-siparişi satır öğesi haline gelmeden önce karar verilmelidir. Bu aşamada tepsi, kılıf tutucu, sıyırma iş akışı ve yönlendirme yolu hangi sunumun pratik olduğunu zaten belirlemiş olabilir.
Gerçek bir şey için250um ve 900um fiber pigtailproje, FB-LINK'e konektörü verin ve cilalayın, fiber optik özelliklerini, gerekli fiber sunumunu, fiber sayısını, pigtail uzunluğunu ve tepsi veya mahfaza çizimini yapın. Bu girdiler, spesifikasyon dondurulmadan önce önerilen yapının ekleme-tarafı ve sonlandırma-tarafı gereksinimlerine göre incelenmesine olanak tanır.
Projeye-özel pigtail testi dokümantasyonu, sıyırma davranışı veya montaj toleransları gerekiyorsa bunları RFQ'da açıkça belirtin ve önerilen pigtail yapısının tam olarak onaylanmasını isteyin. Başka bir elyaf düzeneği için yayınlanan bir test talebinin, satın alınan pigtail için otomatik olarak geçerli olacağını varsaymayın.
