Sunucu Odaları, Kurumsal Ağlar ve Bulut Altyapısı için Yüksek-Yoğunluklu Fiber Kablolama
Evolux, LC bağlantı kabloları, MPO/MTP kablo düzenekleri, OM3 ve OM4 çok modlu kablolar, OS2 tek- modlu kablolar, fiber adaptörler ve pigtailler dahil olmak üzere veri merkezi fiber kablolama projeleri için pasif bağlantı sağlar. Ürün yelpazesi, ekipman yamalarını, kabin bağlantılarını, omurga gövdelerini, ara geçişleri ve yapısal kablolama hareketlerini, eklemeleri ve değişiklikleri kapsar. Veri merkezi operatörleri, ağ entegratörleri, kablolama yüklenicileri ve distribütörler standart ürünler satın alabilir, numune talep edebilir veya küçük-toplu ve toplu üretim için bir proje ürün reçetesi hazırlayabilir. Bir veri merkezi fiber kablolama üreticisi ve OEM fiber optik kablo montaj tedarikçisi olarak Evolux, konnektör kombinasyonlarını, fiber modunu, cilasını, uzunluğunu, ceketini, rengini, etiketlemesini ve ambalajını inceleyebilir. Yüksek-yoğunluklu bir MPO/MTP kablolama çözümü planlayan alıcılar, alıcı-verici arayüzünü, fiber sayısını, cinsiyetini ve polaritesini RFQ ile birlikte göndermelidir.
Doğrulanabilir Spesifikasyonlara Sahip Veri Merkezi Fiber Kablolama Ürünleri
Aşağıdaki ürün kartlarında Evolux ürün sayfalarında yayınlanan adlar, seçenekler ve sayısal değerler kullanılmaktadır. Her seçenek her montaj için geçerli olmadığından, son tekliflerde seçilen kayıp derecesi, konnektör haritası ve kablo yapısı belirtilmelidir.

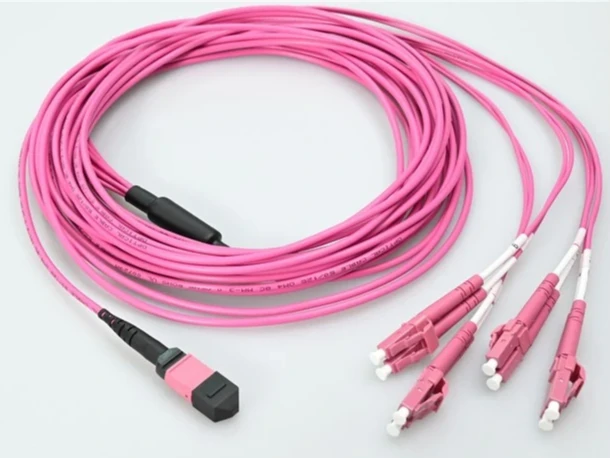

MTP Dişi - 4 × LC UPC Dubleks, 8-Fiber OM4
- OM4 50/125 µm; 850/1300nm
- MTP IL 0,35 dB maks; LC IL 0,2 dB'den az veya eşit
- 3,0 mm OFNP kablosu; 40/100G ve 850 nm'de 150 m

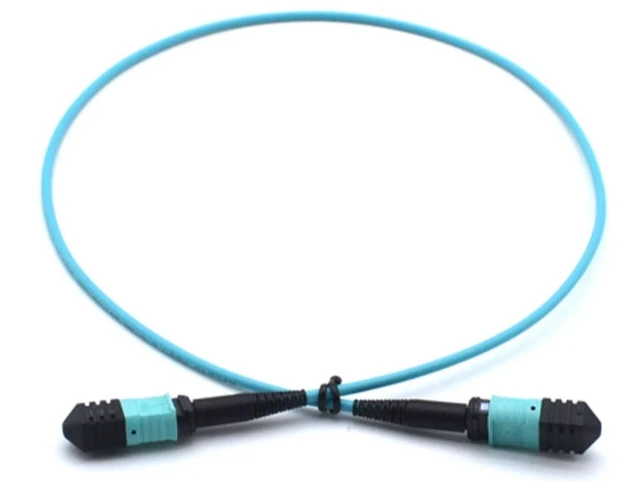

MPO/MPO-OM3-12F-3,0MM-LSZH-1M
- 12 fiberli OM3 düzeneği
- 3,0 mm LSZH kablosu; 1 m konfigürasyonu yayınlandı
- MM düşük-kayıp IL: tipik<0.30 dB; max <0.5 dB

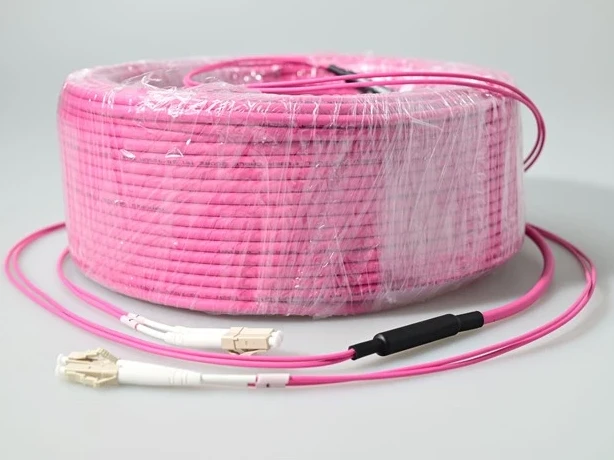

LC'den LC OM4'e Çok Modlu Çift Yönlü Yama Kablosu
- 1,25 mm küçük-form-faktör yüksüğü
- IEC 61754-20 konnektör arayüzü
- Yükseltici, plenum ve özelleştirilmiş kablo seçenekleri belirtildi
LC UPC OM3 Uniboot Çok Modlu Bağlantı Kablosu
- OM3 lazer-optimize edilmiş 50/125 µm fiber
- 10G 850 nm'de 300 m'ye kadar ulaşır
- OFNR ve OFNP; standart uzunluklar 0,5 m ila 30 m
Özelleştirilmiş LC/UPC Tek-Modlu Yama Kablosu
- 9/125 µm tekli-mod seçeneği
- IL 0,30 dB'den az veya ona eşit IEC Sınıf C; 0,15 dB'den az veya ona eşit IEC Sınıf B
- 0,9/2,0/3,0 mm; PVC, LSZH veya OFNP
Hizalama Manşonlu MTP/MPO Adaptörü
- Ekleme kaybı maksimum 0,2 dB
- Minimum 1.000 çiftleşme döngüsü
- Flanşlı/flanşsız; tek yönlü/dubleks; RoHS belirtildi

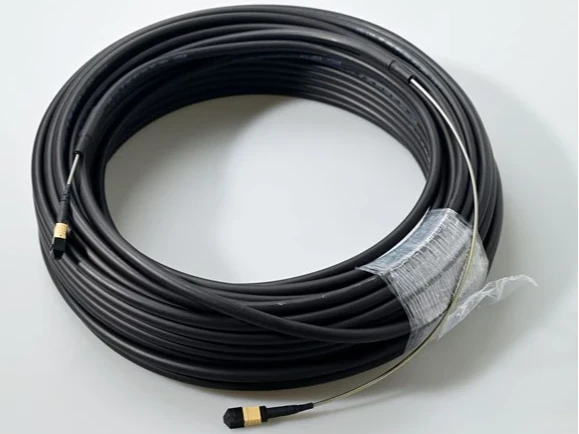

MPO/MTP Zırhlı Fiber Optik Yama Kablosu
- OS2, OM3 veya OM4; 8, 12, 24, 48, 72 veya 144 fiber
- Spiral paslanmaz-çelik şerit zırh
- IEC 61754-7 ve TIA 604-5
LC/LC Çift Yönlü Çok Modlu Adaptör
- LC adaptör tipi; dubleks gövde
- UPC cila arayüzü
- Çoklu mod; -flanş yapılandırması yok

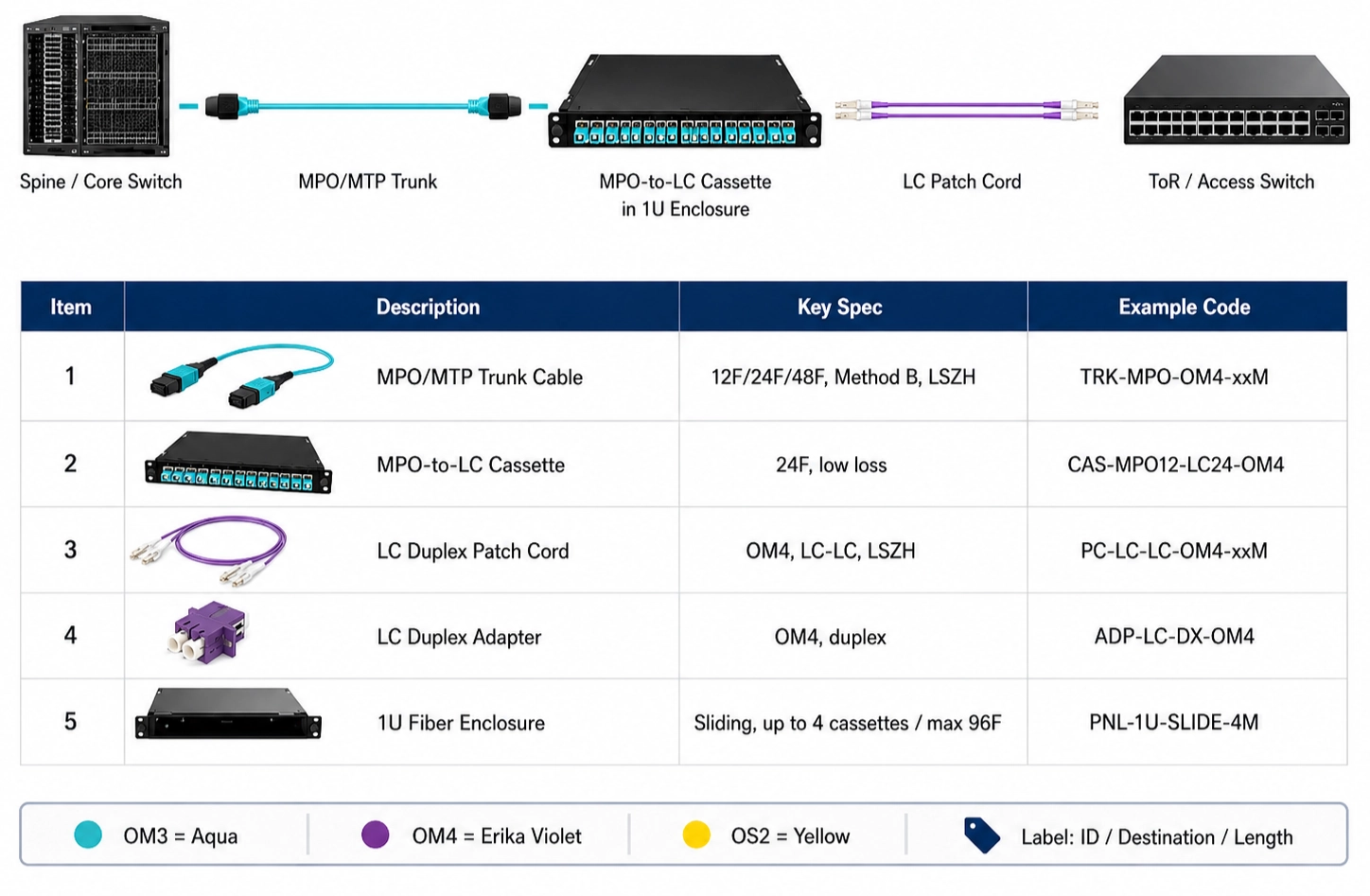

Bağlantı Rolüne Göre Yüksek-Yoğunluklu Veri Merkezi Fiber Kablolama Mimarisi
Yararlı bir yapısal kablolama planı, genel bir kablo listesiyle değil, bağlantı noktalarıyla başlar. Her aşamada ekipman arayüzünü ve yama yöntemini haritalandırın, ardından konnektör cinsiyetini, polaritesini, fiber sınıfını ve ceketini tüm kanala atayın.
Sunucu veya Depolama
LC dubleks veya doğrudan MPO/MTP alıcı-verici arayüzünü ve gerekli fiber kalitesini onaylayın.
01
ToR / EoR Anahtarı
Çift yönlü bağlantı noktaları için LC yamasını veya paralel{0}}çift yönlü dönüşüm için MPO/MTP dağıtımını kullanın.
02
Raf Yama Alanı
LC dubleks veya MPO/MTP adaptörlerini alıcının-belirlediği panel veya kaset kapladığı alanla eşleştirin.
03
Sıra / Omurga Gövdesi
Önceden sonlandırılmış MPO/MTP düzenekleri, fiberleri birleştirir ve saha sonlandırma işini azaltır.
04
MDA / Çapraz-Bağlantı
Yapısal kablolama yolu boyunca etiketleme, polarite ve kayıp-bütçesi kayıtlarını koruyun.
05
| Proje durumu | Önerilen kablolama yönü | Alıcı onaylamalıdır | İlgili Evolux kapsamı |
|---|---|---|---|
| Çift yönlü ekipman yaması | LC-to-LC duplex veya uniboot kablosu | Fiber kalitesi, cila, uzunluk, ceket, bağlantı noktası etiketlemesi | OM3/OM4 çok modlu ve 9/125 µm tek-modlu LC düzenekleri |
| Paralel omurga | MPO/MTP ana hattı | 8/12/24 fiber tasarımı, cinsiyet, polarite, anahtar yönelimi, kayıp sınıfı | OS2, OM3 ve OM4 yapılandırmalarında MPO/MTP derlemeleri |
| Çift yönlü geçişe-paralel- | MTP/MPO-to-LC çıkışı | Alıcı-verici haritalaması, LC çifti sırası, cinsiyet ve toplam kanal kaybı | 8 fiberli OM4 MTP dişiden dört LC UPC dubleks düzeneğine |
| Yüksek-trafik veya açık yol | Zırhlı çoklu{0}fiber düzeneği | Fiber sayısı, kablo geometrisi, rota kısıtlamaları ve bükülme kontrolü | Spiral paslanmaz-çelik zırhlı MPO/MTP seçenekleri |
| Panel veya kaset bağlantısı | LC veya MPO/MTP adaptörü | Ayak izi, flanş, anahtar yönü, mod ve cila uyumluluğu | LC dubleks ve MTP/MPO flanşlı veya flanşsız adaptörler |
Kompakt Devreler ve Ara Bağlantılar için MPO/MTP Veri Merkezi Fiber Kablolaması
Evolux'un yayınlanmış ürün yelpazesi, yapılandırılmış bir sistemdeki iki pratik MPO/MTP rolünü destekler:dağıtım noktaları arasında çoklu-fiber kanalve ekipmana çift yönlü konektörler sunan koparma düzenekleri.
8 fiber → 4 LC dubleks çifti
Koparma performansı her iki konnektör tipinde de belirtilmiştir
8-fiber OM4 düzeneği bir MTP dişi konnektör ve dört LC UPC dubleks ucu kullanır. Yayınlanan sınırları, MTP arayüzünü 0,35 dB maksimum ekleme kaybıyla LC arayüzünden 0,2 dB'den az veya ona eşit olarak ayırır; böylece alıcı, tanımlanmamış tek bir "düşük kayıp" iddiasına güvenmek yerine her bağlantıyı kanal kaybı bütçesine yerleştirebilir.
8-144 lif yayınlandı
Standart ve zırhlı yapılar farklı yollara hitap eder
Standart MPO/MPO-OM3-12F-3.0MM-LSZH-1M ürünü, kompakt iç mekan kanallarına uygundur, zırhlı MPO/MTP serisi ise spiral paslanmaz çelik bant ekler.Mekanik maruz kalma için zırhlama seçilmelidir; bükülme kontrolünün, konnektör kaybının, polaritenin veya panel uyumluluğunun teyit edilmesi ihtiyacının yerini almaz.
Yoğun Anahtar ve Sunucu Yamalama için LC Veri Merkezi Fiber Kablolaması
LC düzenekleri, her bağlantının çift yönlü bir gönderme/alma çifti kullandığı ekipman bağlantı noktalarına ve yama alanlarına uyar. 1,25 mm LC halkaSC'den daha küçük bir arayüz sağlaruniboot yapısı yoğun bir raftan geçirilen kablo gövdelerinin sayısını azaltır.
OM3: 850 nm'de 300 m'ye kadar 10G
Alıcı-vericinin ve erişimin desteklediği yerde OM3'ü kullanın
Yayınlanan LC UPC OM3 tek önyükleme kablosu, lazerle-optimize edilmiş 50/125 µm fiber kullanır ve OFNR ve OFNP versiyonlarında sunulur. Evolux, 0,5 m'den 30 m'ye kadar standart uzunlukları listeler ve özel uzunlukları kabul ederek, her raf konumu için bir uzunluk kullanmak yerine Malzeme Listesinin servis-döngüsü fazlalığını kontrol etmesine olanak tanır.
OM4 veya 9/125 µm tekli-mod
Yalnızca rengi değil, optiklerden fiber kalitesini seçin
LC portföyü şunları içerir:OM4 çok modlu çift yönlü ürünve PVC, LSZH veya OFNP kablo seçenekleriyle özelleştirilebilir 9/125 µm tek-modlu düzenekler. Kılıf rengi tanımlamayı destekleyebilir, ancak satın alma spesifikasyonunda fiber modu, cila, ceket derecelendirmesi ve ölçülen IL/RL gereklilikleri açıkça belirtilmelidir.
Veri Merkezi Fiber Kablolama için Kayıp-Bütçe, Polarite ve Arayüz Kontrolleri
Önceden sonlandırılmış bir derlemeyi-dağıtılabilir kılan şey, her bağlantı özelliği arasındaki anlaşmadır. Bu kontroller üretimden önce onaylanmış çizim veya ürün ağacı üzerinde çözümlenmelidir.
Optik kayıp bütçesi
Her birleştirilmiş çiftte belirtilen konnektör ve adaptör kayıplarını, ayrıca fiber zayıflamasını ve mühendislik marjını ekleyin. Teklifle birlikte IL/RL rapor formatını isteyin.
MPO/MTP polaritesi
Uçtan-uca-fiber haritasını ve anahtar yönünü tanımlayın. "MPO/MTP uyumlu" tek başına kanalın gönderme ve alma yollarını koruyup korumadığını belirlemez.
Bağlayıcı cinsiyeti
Alıcı-vericilerde, devrelerde, adaptörlerde ve kasetlerde sabitlenmiş ve sabitlenmemiş arayüzleri haritalayın. İki sabitlenmiş konnektör doğru şekilde eşleştirilemiyor.
Fiber kalitesi ve optik
OM3, OM4 veya OS2'yi alıcı-verici veri sayfasında dalga boyu, veri hızı ve erişim ile eşleştirin. Kanalı yeniden kontrol etmeden fiber kalitesini değiştirmeyin.
Ceket ve yol
Kablo çapı, yönlendirme ortamı ve mekanik koruma gereksinimleriyle birlikte LSZH, OFNR, OFNP veya diğer gerekli yapıyı belirtin.
Kimlik planı
Bağlantı noktası adlandırma kuralını, uca göre etiketleri, kılıf veya çizme renklerini, uzunluk çizelgesini ve kurulum sıralaması için gereken paketleme gruplarını sağlayın.
İnceleme için Eksiksiz bir Pasif Fiber Kablolama Malzeme Listesi Gönderin
Bir kaynak bulma yöneticisi veya ürün mühendisi, her montaj arayüzünü ve her ticari çeşidi tanımlamak için yeterli bilgi sağlamalıdır. Bu, açıklama döngülerini azaltır ve numune testini anlamlı hale getirir.
Uygulama ve topoloji:sunucu, depolama, ToR/EoR, omurga, MDA veya çapraz-bağlantı rolü.
Arayüzler:konektör türü, cila, MPO/MTP fiber sayısı, cinsiyet, anahtar yönü ve polarite.
Optik medya:OM3, OM4 veya OS2, dalga boyu, veri hızı, erişim ve gerekli kayıp sınıfı.
Mekanik yapı:kablo uzunluğu, çapı, kopma uzunluğu, kılıf derecesi, zırh ve çekme gereksinimleri.
Ticari ayrıntılar:konfigürasyona göre miktar, numune miktarı, etiketler, logo, ambalaj ve gerekli belgeler.
Özel Veri Merkezi Fiber Kablolama Yapılandırması ve Çizim İncelemesi
Evolux, proje bazlı tedarik için konnektör kombinasyonlarının, kablo uzunluklarının, fiber modlarının, cila türlerinin, kablo yapılarının, kılıf ve kılıf renklerinin, etiketlerin ve ambalajların incelenebileceğini{0} belirtiyor.
Şartname ve çizim desteği
Bir çizimi, ürün örneğini, mevcut spesifikasyonu veya topolojiyi paylaşın. İnceleme, bir numune üretilmeden önce konnektör eşlemesini, kopma boyutlarını, uzunluk toleransını, kılıfı, etiket konumunu ve paketleme ünitesini kilitlemelidir.
- Malzeme Listesi ve topoloji incelemesi
- Konektör ve fiber eşleştirme
- Standart veya özel konfigürasyon
Numune, küçük-toplu ve toplu tedarik
Site, numune değerlendirmesini, küçük{0}}toplu özelleştirmeyi ve toplu üretimi onaylar. Yapılandırma ve miktar siparişi etkilediğinden, tüm veri merkezi düzenekleri için sabit bir MOQ veya örnekleme döngüsü yayınlamaz.
- Uyumluluk örneği
- Performans değerlendirmesi
- Üretim referansı olarak onaylanmış örnek
Özel etiket ve kurulum kimliği
Mevcut özelleştirme, ceket ve çizme renklerini, kablo işaretleyicilerini, ürün etiketlerini, logoları, nötr ambalajı ve müşteriye{0}özel ambalajı içerir. Onaylanan sanat eserindeki metni, barkod biçimini ve uç-A/end-B kuralını tanımlayın.
- Özel kablo ve ürün etiketleri
- Logo ve ambalaj incelemesi
- Projeye göre renk kodlaması
Fiber Kablo Montajı Tedarikinde Standartlar ve Kalite Kayıtları
En yararlı kalite kanıtı tam ürüne ve partiye bağlıdır. Evolux ürün sayfaları aşağıdaki arayüz standartlarını, malzeme bildirimlerini ve test seçeneklerini yayınlamaktadır; Alıcılar, teklif edilen SKU'ya karşılık geçerli belgeyi talep etmelidir.
IEC 61754-7 ve TIA 604-5
MPO/MTP zırhlı düzeneği ve MPO/MTP adaptör serisi için yayınlandı. Bu referanslar, çoklu-fiber bağlayıcı arayüzünü tanımlar ve birleştirilebilirlik kontrollerini destekler.
Telcordia GR-326 ve JIS
0,2 dB maksimum-kayıp MTP/MPO adaptör sayfasında listelenmiştir. Sipariş edilen adaptör yapılandırmasının tam yeterlilik veya uyumluluk belgesini onaylayın.
OFNP kablo ceketi
8-fiber OM4 MTP-'den LC'ye montajı için yayınlandı. Bu, belirtilen plenum kablo yapısını tanımlar; proje tasarımcısı yerel kuralların kabulünden sorumlu olmaya devam eder.
IEC 61754-20
LC OM4 dubleks bağlantı kablosu için yayınlandı. SFP, XFP ve SFP+ ekipman bağlantılarında kullanılan LC konnektör arayüzünü tanımlar.
RoHS malzeme uyumluluğu
MTP/MPO adaptörü için belirtilmiştir. Tedarik kayıtları için teklif edilen ürünü veya malzeme ailesini tanımlayan güncel bir beyan isteyin.
Ekleme-kayıp/iade-kayıp raporlaması
Evolux, IL/RL raporlarının verilebileceğini belirtiyor. Dalga boyunu, limiti, test yöntemini, örnekleme esasını ve serileştirilmiş sonuçların gerekli olup olmadığını belirtin.
Evolux, 2013 yılında kurulduğunu ve 10 yılı aşkın fiber optik sektörü tecrübesine sahip olduğunu belirtiyor. İncelenen sayfalarda hiçbir veri-merkezine-özel gönderi toplamı veya adlandırılmış veri merkezi vakası yayınlanmaz, dolayısıyla bu çözüm sayfası, veri merkezi segmentine doğrulanmamış bir dağıtım sayısı atamaz.
Veri Merkezi Fiber Kablolama Çözümü SSS
Veri merkezi fiber kablolama RFQ'suna hangi bilgiler dahil edilmelidir?
Bağlantı rolünü, alıcı-verici veya ekipman arayüzünü, konnektör tipini, fiber modunu, fiber sayısını, polariteyi, konnektör cinsiyetini, cilasını, kablo uzunluğunu, kılıf derecesini, uzunluğa göre miktarı, etiketlemeyi ve paketlemeyi sağlayın. Bir topoloji, BOM, çizim, numune veya mevcut spesifikasyon, Evolux'ün teklif vermeden önce bileşen uyumluluğunu kontrol etmesine yardımcı olur.
Bir veri merkezi ne zaman MPO/MTP yerine LC duplex kullanmalıdır?
Aktif ekipmanın ve yama alanlarının çift yönlü LC bağlantı noktalarını açığa çıkardığı ve bağlantının bir gönderme/alma çifti taşıdığı durumlarda LC çift yönlü kullanın. Çoklu-fiber devreler, paralel-optik bağlantı noktaları veya yüksek-yoğunluklu toplama için MPO/MTP kullanın; bir MPO/MTP-LC'ye-kaset veya kaset geçişi, iki arayüz türünü bağlayabilir.
Alıcılar OM3, OM4 ve OS2 arasında nasıl seçim yapmalı?
Fiberi alıcı-verici spesifikasyonuna, dalga boyuna, erişime ve kurulu tesise göre eşleştirin. Evolux, OM3 ve OM4 50/125 µm çoklu mod düzeneklerini ve OS2 9/125 µm tekli-mod seçeneklerini listeler; Yalnızca kılıf rengine göre seçim yapmak yerine, tam sınıfı ekipman veri sayfasına göre doğrulayın.
Üretimden önce hangi MPO/MTP ayrıntılarının onaylanması gerekir?
Fiber sayısını, konnektör cinsiyetini, anahtar yönünü, polarite yöntemini, UPC veya APC cilasını, fiber derecesini, kayıp sınıfını ve uçtan uca{0}eşlemeyi onaylayın. Bu özellikler tek bir sistem olarak çalışır, dolayısıyla yanlış kutup veya cinsiyete sahip doğru kablo türü yine de bağlantının çalışmasını engelleyebilir.
Özel veri merkezi fiber kabloları için MOQ ve örnek teslim süresi nedir?
Evolux numuneleri, küçük{0}}toplu özelleştirmeyi ve toplu üretimi desteklediğini belirtiyor ancak web sitesi bu çözüm için sabit bir sayısal MOQ veya numune teslim süresi yayınlamıyor. Konektör, fiber, uzunluk, kılıf, etiketleme, test-raporu ve miktar gereklilikleri incelendikten sonra her ikisi de onaylanmalıdır.
Evolux özel{0}etiketli kablolar ve test belgeleri sağlayabilir mi?
Yayınlanan özelleştirme kapsamı, ceket ve bot renklerini, kablo işaretleyicilerini, ürün etiketlerini, logoları, nötr veya müşteriye{0}özel ambalajı ve ürün yapılandırmasını içerir. Veri sayfası ve ekleme-kayıp/iade-kayıp testi-rapor desteği de belirtilmiştir; onaylı sipariş spesifikasyonunda raporların toplu-tabanlı mı yoksa serileştirilmiş mi olacağını tanımlayın.
Veri Merkezi Fiber Kablolama Malzeme Listenizi Gerçek Arayüzler Çevresinde Oluşturun
Topolojiyi, alıcı-verici arayüzlerini, konektör eşlemesini, OM3/OM4 veya OS2 gereksinimini, uzunlukları, ceketi, miktarları ve etiketleme planını gönderin. Evolux, pasif kablo düzeneklerini ve adaptörlerini sunulan spesifikasyona göre inceleyebilir.
