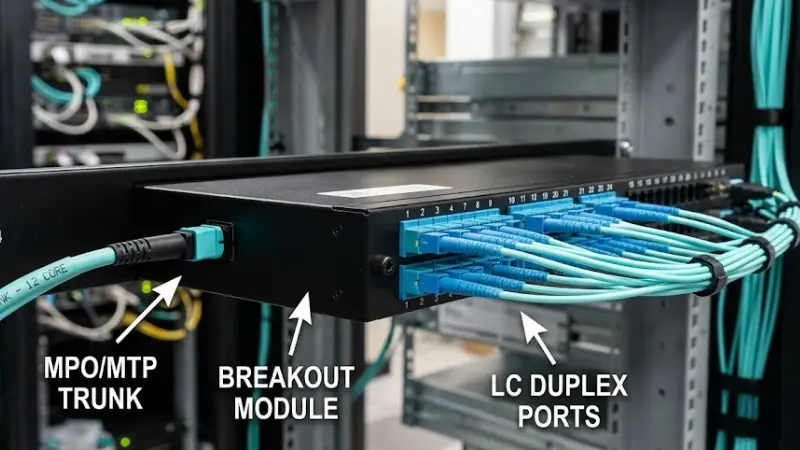

MPO dağıtım modülü, yüksek-yoğunluklu bir MPO veya MTP devre bağlantısını bir rafın, bağlantı panelinin veya muhafazanın önündeki ayrı LC veya SC bağlantı noktalarına dönüştürür. Modülün arkası çoklu-fiber hattı sonlandırıyor; ön tarafta anahtarlara, alıcı-vericilere ve diğer ekipmanlara bağladığınız çift yönlü veya tek yönlü adaptörler bulunur. Bu tek geçiş, raflar arasında kalın bir omurga kablosu çalıştırmanıza ve teknisyenlerin temiz, etiketli, ekipmana bakan bağlantı noktalarını ellerinde tutmanıza olanak tanıyan şeydir-.
Bu kılavuz, tasarım ve tedarik sırasında ortaya çıkan sorular için yazılmıştır: hangi fiber sayısının sipariş edilmesi gerektiği, kanal boyunca polaritenin nasıl korunduğu, modülün bütçenize ne kadar kayıp kattığı ve bir modülün ne zaman yanlış araç olduğu. Dizi gövdelerini çift yönlü bağlantılara karşı daha geniş anlamda tartıyorsanız,Yüksek{0}}yoğunluklu kablolamada LC ve MTP/MPO karşılaştırmasıbir topolojiye karar vermeden önce-yapılması gereken ödünleri kapsar.
MPO Koparma Modülü Aslında Nedir?
Açıkça söylemek gerekirse, birMPO veya MTP konektörü8, 12, 16 veya 24 fiberi tek bir halkaya paketler. Bir ara modülü, bu fiberleri dahili olarak havalandırır ve bunları ön-panel bağdaştırıcılarında sonlandırır; en yaygın olarak buLCveri merkezleri için ve bazen telekom ve eski tesisler için SC. Modül genellikle LGX-tarzında bir kaset olarak oluşturulur, böylece rafa monte bir panele veya fiber muhafazaya düşer.
İşlev bilerek daraltılmıştır. Gövde panelin arkasında yerinde kalır; tüm rutin hareketler, eklemeler ve değişiklikler ön tarafta gerçekleşir. Örneğin, 12-fiberli bir MPO modülü, altı adet LC çift yönlü bağlantı noktası sunar; bunlar, tek bir yol üzerinden bir hat tarafından taşınan altı bağımsız bağlantıdır.

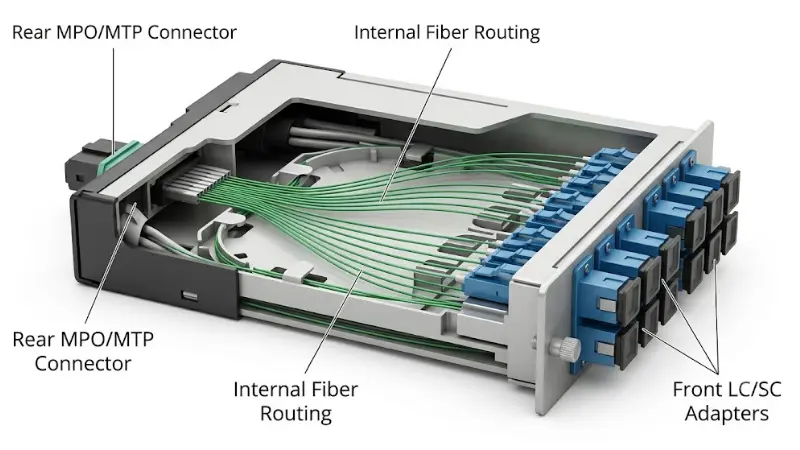

MPO Koparma Modülü Nasıl Çalışır?
Tipik bir modülün içindeki sinyal yolu: arkaMPO/MTP devre konektörü→ fabrikada-sonlandırılmış dahili fiber yönlendirme → önLC veya SC adaptörleri. Dahili yönlendirme keyfi değildir. Belirli bir fiber haritasını ve polariteyi zorlayarak kanalın bir ucundan diğer ucuna doğru konumlarda iletim ve alım sağlar.
Bu nedenle bir modül bir fiber sayısından daha fazlasıdır. Aynı 12-fiber MPO, birkaç farklı ön bağlantı noktası haritasına ve polaritesine bağlanabilir ve bunlardan yalnızca biri sizinkiyle eşleşecektir.MPO ana kablo, çift yönlü yama kablolarınız ve alıcı-vericileriniz. Tek başına modülü değil, kanalın tamamına uyan haritayı seçin.

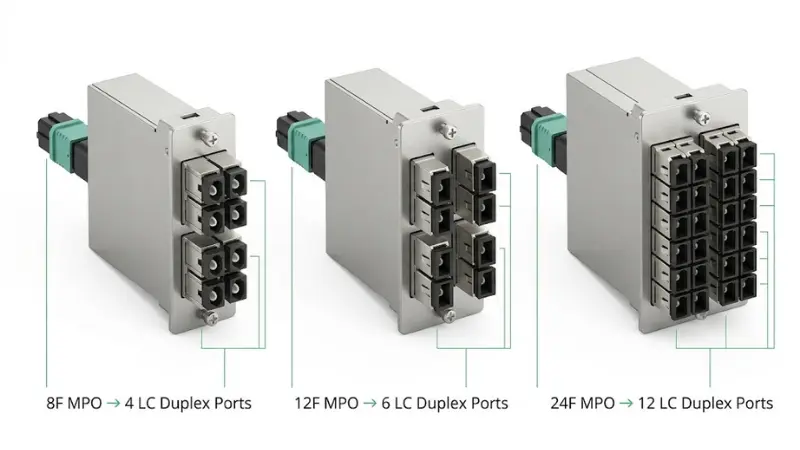

MPO Koparma Modülü Yapılandırmaları: 8F, 12F, 24F ve MPO-ila-LC Seçenekleri
Fiber sayısı, hem ön-bağlantı noktası yoğunluğunuzu hem de modülün paralel-optik alıcı-vericilerle ne kadar iyi hizalandığını belirler. Aşağıdaki haritalama çoğu projenin kullandığı başlangıç noktasıdır.
| Arka MPO | Ön bağlantı noktaları (LC çift yönlü) | Tipik kullanım |
|---|---|---|
| 8 lif | 4 LC dubleks | Kullanılmayan fiberler olmadan SR4 paralel optiklerle (4 TX + 4 RX) hizalanır; temiz 4×10G veya 4×25G koparma |
| 12 lif | 6 LC dubleks | Klasik veri-merkezi modülü; hat başına altı bağımsız dubleks bağlantı |
| 24 lif | 12 LC dubleks | Raf ünitesi başına en yüksek yoğunluk; çapraz-bağlantılı ve yüksek-sayılı omurgalarda yaygındır |
Lif sayısının üstünde iki yapısal seçenek bulunmaktadır. BirMPO--LC modülüne-diziyi çift yönlü bağlantı noktalarına dağıtır, bu da çoğu ekipman düzeltme ekinin ihtiyaç duyduğu şeydir. BirMPO-ile-MPO (dizi) kasetiyerel QSFP gibi uçtan uca paralel bağlantılar için-QSFP'ye-anahtarı değişmeden geçirir. Her ikisini de karıştırıyorsanız, polarite yöntemini yoldaki her modülde aynı tutun.
SR4 tasarımlarını öne çıkaran bir ayrıntı: 40G ve 100G SR4 alıcı-vericileri sekiz fiber kullanır. Bunları 12-liflik bir MPO üzerinde çalıştırdığınızda ortadaki dört lif boşta kalır. 8 fiberli bir modül veya gövde, geniş ölçekte satın alırken önemli olan bu israfı ortadan kaldırır. Önceden sonlandırılmışMPO-to-LC koparma düzeneğipanele monte edilmiş bir modüle-ihtiyacınız olmadığında bir alternatiftir.

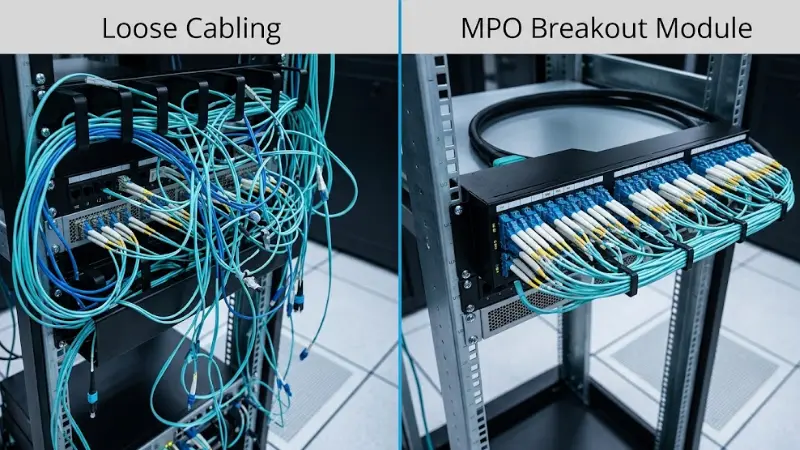

Modüller Neden Yüksek Yoğunluklu Raflarda Gevşek Kablolamayı Geride Bırakır?{0}}
Yoldaki kablo tıkanıklığını azaltın
Bir MPO hattı, aynı tepsi veya kanal üzerindeki altı veya daha fazla çift yönlü bağlantı kablosunun yerini alır. 48 bağlantı noktalı yaprak anahtarlardan oluşan bir sıra, yönetilebilir bir paket ile kullanılamayan bir paket arasındaki farktır. Yolda daha az kablo olması aynı zamanda daha iyi hava akışı ve bakım sırasında daha az kazara bağlantı kesilmesi anlamına da gelir.
Daha kolay bağlantı noktası tanımlama ve izleme
Ön LC adaptörleri bağlantı noktası, hat kimliği ve hedefe göre etiketlenebilir. Gevşek yayılma bacakları temiz bir şekilde etiketlenemez ve canlı yayında birkaç ay kaldıktan sonra hepsi birbirine benzer. Çok yoğun LC cepheleri için notlarımızyüksek-yoğunluklu LC konnektör çözümleriadaptör düzeninde daha derinlere inin.
Bagajı koruyun ve hareketleri/eklemeleri/değişiklikleri basitleştirin
Omurga kablosunun değiştirilmesi ön kabloya göre daha zor ve daha pahalıdır. Bunu bir modülün arkasında sonlandırmak, kalıcı tesisi günlük kullanımdan izole eder, böylece yeniden yama işlemi ön taraftaki ucuz, değiştirilebilir jumper'larla-gerçekleştirilir.
40G, 100G ve 400G geçişini destekleyin
Daha yüksek-hızlı Ethernet büyük ölçüde paralel optiklere dayanır ve hızların kendisi de şu şekilde tanımlanır:IEEE 802.3 Ethernet Çalışma Grubu. Modüller, 10G{-40G'ye, 25G-100G'ye-veya 100G'den 400G'ye geçiş sırasında omurgayı yeniden çekmeden daha düşük sayımlı arayüzlere bir dizi hattı bağlamanıza olanak tanır. Özellikle 100G'lik bir yapının kablolama tarafı için, şu adresteki kılavuzumuza bakın:100G fiber optik kablolama nasıl seçilir.

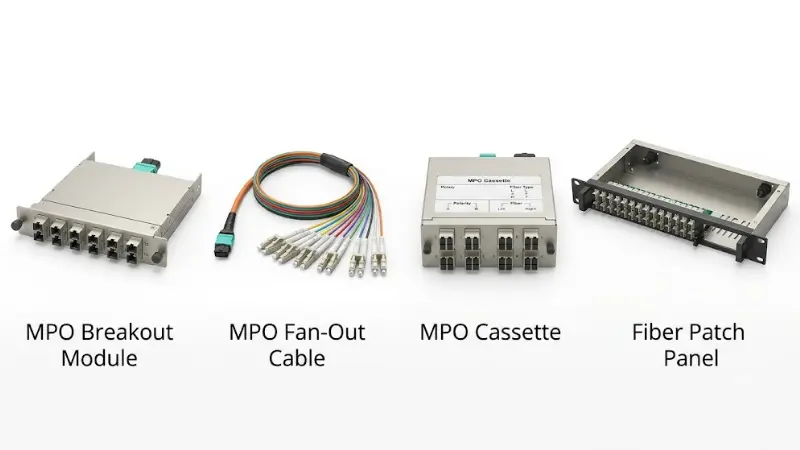

Modül vs Koparma Kablosu vs Kaset vs Patch Panel
Bu terimler kataloglarda örtüşmektedir ancak farklı şeyleri açıklamaktadır. Aşağıdaki tablo, yalnızca her bir öğenin ne yaptığını değil, gerçek satın alma işlemlerine ({1}} karar veren boyutları da göstermektedir.
| Öğe | Ne işe yarar | Şunun için en iyisi: | Kuvvet | Takas-edin |
|---|---|---|---|---|
| MPO koparma modülü | Sabit bir muhafazada arka MPO/MTP hattından ön LC/SC adaptörlerine | Yapısal, kalıcı raf veya panel kablolaması | Etiketleme, dokümantasyon, korumalı hat, kolay yeniden-yama | Daha yüksek birim maliyet; Panel ve polarite eşleşmelidir |
| MPO koparma (fan-çıkış) kablosu | Birden fazla gevşek LC/SC bacağına bir MPO/MTP konektörü | Kısa, esnek veya geçici ekipman bağlantıları | Düşük maliyetli, kurulumu hızlı, panel gerektirmez | Etiketlenmesi ve yönlendirilmesi zor; yoğun rafları tıkar |
| MPO kaseti | Kapalı modüler ünite, genellikle işlevsel olarak bir modülle aynıdır | Modüler yama-panel sistemleri | Bir ünite olarak giriş ve çıkış yuvaları; tutarlı kayıp | Satıcıya/panele-özel ayak izleri |
| Fiber yama paneli | Adaptörler, kasetler veya modüller için muhafaza | Merkezi fiber yönetimi | Sonlandırmak ve izlemek için tek yer | Raf birimleri ekler; Planlanmış kapasiteye ihtiyaç var |
Teklif incelemesinden pratik kural: Kalıcı raf-rafa-işlemler için, bir modülün belgelenmesi ve yeniden-yamalanması, gevşek bir yelpazeyi-çıkarmaktan daha kolaydır, dolayısıyla daha yüksek fiyat genellikle işçilik olarak karşılığını verir. Fan-çıkış kablosunu kısa, düşük-yoğunluklu veya geçici işler için saklayın. Muhafazanın kendisi için bir dağıtım çerçevesi ile bir panel arasında karar veriyorsanız, karşılaştırmamızODF ve yama panelimuhafazanın boyutlandırılmasına yardımcı olur.

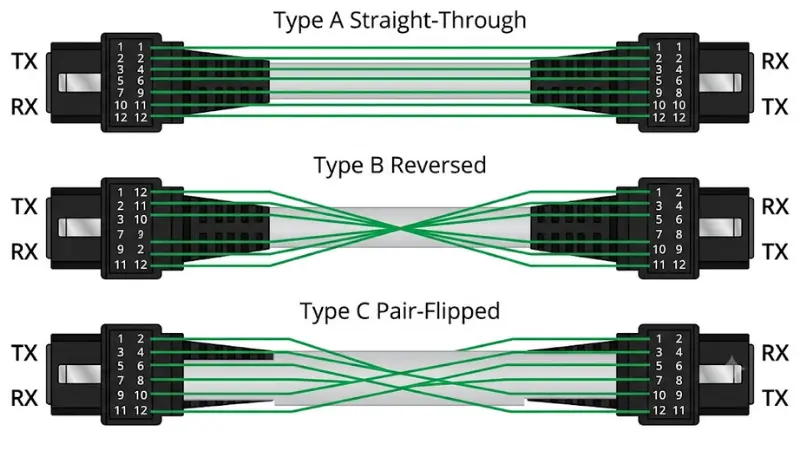

MPO Polaritesinin Açıklaması: Tip A, Tip B ve Tip C
Polarite, fiziksel olarak mükemmel bir bağlantının trafiği geçirmeyi reddetmesinin en yaygın nedenidir. İletimin tam yol boyunca almaya nasıl hizalanacağını tanımlar. LC veya SC dubleks ile konektörü çevirmeniz yeterlidir; 12 fiberli bir diziyle bunu yapamazsınız, dolayısıyla devre, adaptörler ve modüllerin bunu uygulaması gerekir. Yöntemler geliyorANSI/TIA-568.3-EA, B ve C Yöntemlerini ve mevcut revizyonunda iki yeni evrensel yöntemi (U1 ve U2) açıklayan .
- A yazın (doğrudan-aradan):anahtar-yukarıdan anahtara-aşağı bagaj; 1. konumdaki fiber 1. konuma ulaşır. Çoklu-çift yönlü kullanımda, karşı uçta bir standart A----B atlama teline ve bir A----A atlama teline ihtiyacı vardır.
- B Tipi (tersine çevrilmiş):anahtar-anahtara kadar-yukarı; konum 1, konum 12 ile eşleşir. Her iki uçta da standart A- ila-B çift yönlü atlama telleri. Paralel-optikler için ortaktır ve evrensel yöntemlerin temelidir.
- C yazın (çift-çevrilmiş):bitişik lifler gövdenin içinde çiftler halinde yer değiştirmiştir; her iki uçta da standart A-'dan-B'ye atlama telleri. Esas olarak eski çift yönlü bağlantılar için kullanılır.
Polariteyi tek bir bileşenden seçmeyin. Bağlantı tipini, modülün dahili haritasını ve çift yönlü atlama teli yönünü birlikte doğrulayın, ardından tüm kurulum boyunca bir yöntemin tutarlı olmasını sağlayın. Yöntemleri kanalın ortasında-karıştırmak, tam olarak "her bağlayıcının uyması ancak hiçbir bağlantının olmaması" şeklinde gerçekleşir.
7 Adımda MPO Koparma Modülü Nasıl Seçilir?
1. Fiber türü: tek-mod veya çoklu mod
Önce bağlantıyı onaylayın. Çok modlu OM3 ve OM4, kısa veri-merkezi erişimlerini kapsar; tek-mod, daha uzun koşuları ve çoğu yüksek-hızlı omurgayı kapsar. Tüm sistem buna göre tasarlanmadıkça, fiber türlerini asla tek bir optik bağlantıda karıştırmayın. Hangi tarafta olduğunuzdan emin değilseniz, şu şekilde başlayın:tek-mod ve çok modlu fiberve özellikle çok modlu derece için,OM3 ve OM4.
2. Ön konektör: LC veya SC
LC, bağlantı noktası yoğunluğunu iki katına çıkardığı ve çoğu alıcı-vericiyle eşleştiği için yoğun veri merkezi cephelerine hakimdir-.SCTelekom, FTTH ve eski tesislerde yaygın olmaya devam ediyor. Ön konnektörü, alışkanlık olarak değil, yama yaptığınız ekipman arayüzüyle eşleştirin.
3. Arka konektör: MPO veya MTP ve özellikleri
MTP, yüksek-performanslı MPO-uyumlu bir bağlayıcıdır; her ikisi de dizi arayüzleridir, ancak sipariş vermeden önce tam gereksinimi onaylayın. Arka konektör, hepsinin belirtilmesi gereken çeşitli nitelikler taşır: MPO veya MTP, erkek (sabitlenmiş) veya dişi (sabitlenmemiş), UPC veya APC, fiber sayısı (8/12/16/24) ve standart veya düşük-kayıp derecesi. İki sabitlenmemiş veya iki sabitlenmiş konektörün eşleştirilmesi işe yaramayacağından cinsiyet isteğe bağlı değildir. Eşleşen panel-tarafıMPO adaptörübu cinsiyete ve temel yönelime uygun olmalıdır.
4. Polarite ve fiber haritalama
Yukarıdaki polarite bölümündeki kanal tasarımını kullanın. Yolun tamamı için yöntemi (A, B, C veya evrensel bir yöntem) belirtin ve modül haritasının bunu desteklediğini doğrulayın.

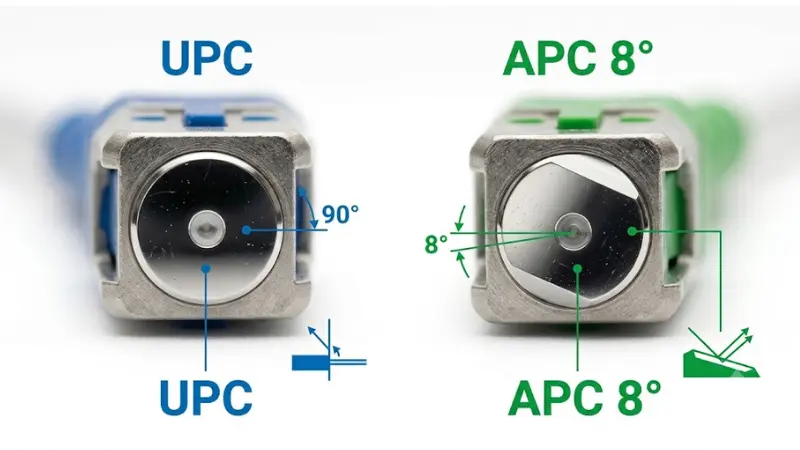

5. Uç yüz: UPC veya APC
UPC ve APC birbiriyle etkileşime girmez. UPC, birçok veri-tekli-modlu ve çok modlu bağlantılarda yaygındır; APC, açılı uç yüzüyle PON ve birçok telekom sistemi gibi yüksek geri dönüş kaybının önemli olduğu yerlerde kullanılır. Renk kodlaması (çoğunlukla UPC için mavi, APC için yeşil) faydalı bir göstergedir ancak teknik özelliklerin - doğrulandığının garantisi değildir. Daha derin akıl yürütme, bizim dökümümüzdedir.PC vs UPC vs APC cilası.
6. Bağlantı noktası sayısı ve form faktörü
Ön LC/SC bağlantı noktası sayısını, arka MPO/MTP konnektör sayısını, LGX veya kaset boyutunu, tek- veya çift-genişlik biçimini ve rafa montaj veya duvara montaj uyumluluğunu doğrulayın. Modül fiziksel olarak panele oturmazsa, sahada doğru bir optik tasarım yine de başarısız olur.

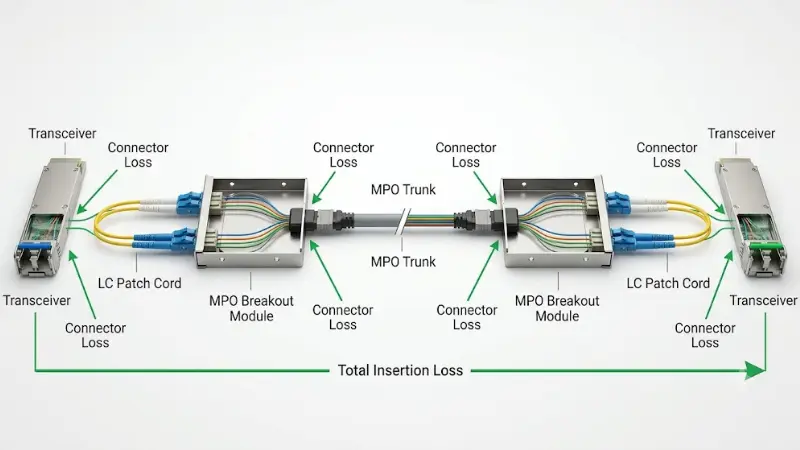

7. Ekleme kaybı ve bağlantı bütçesi
Her birleştirilmiş çift, ekleme ve modül bütçenin bir kısmını tüketir. Yapılandırılmış bir MPO kanalı, basit bir çift yönlü atlama telinden daha fazla eşleştirilmiş çift ekler, böylece kenar boşluğu insanların beklediğinden daha hızlı kaybolur. Kontrol etmek için şunu ekleyin: alıcı-vericinin izin verilen kanal kaybını, mesafeye göre fiber zayıflamasını, her bir konnektör çiftini (tipik olarak bir dB'nin onda biri kadar, düşük-kayıp dereceleri için daha düşük), modülün eşleşen çiftlerini, yama-kablo kayıplarını ve bir güvenlik marjını. Toplamı, IEEE 802.3 PMD hükümlerinin arayüz başına tanımladığı, alıcı-vericinin belirtilen kanal ekleme kaybıyla karşılaştırın. Marj dar olduğunda, onu koruyan şey düşük-kayıplı bir modül ve yüksek-kaliteli bir gövdedir.

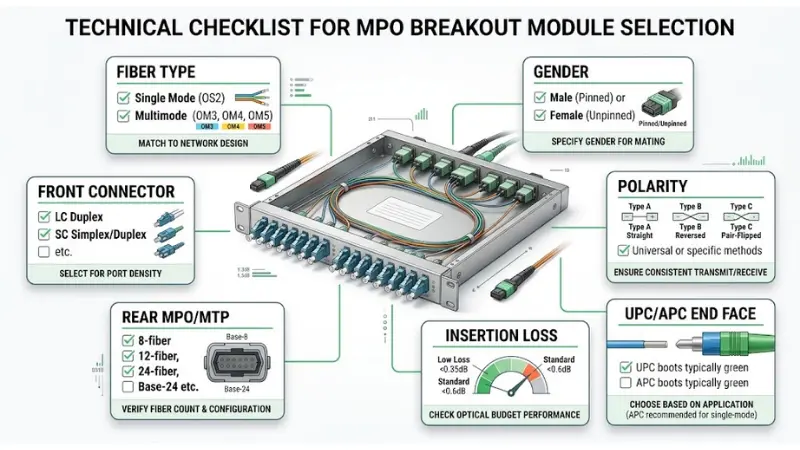

MPO Koparma Modülü Spesifikasyon Kontrol Listesi
Sipariş vermeden önce bunu çalıştırın. Her satır bir parametredir, neden önemli olduğu ve önlediği hatadır.
| Gereklilik | Ne kontrol edilmeli | Neden önemli? | Yaygın hata |
|---|---|---|---|
| Elyaf türü | Tek-mod veya çoklu mod (OM3/OM4) | Uyumsuz fiber bağlantıyı koparır veya bozar | SM ve MM'yi tek kanalda karıştırma |
| Ön konektör | LC veya SC, dubleks veya simpleks | Alıcı-verici arayüzüyle eşleşmelidir | Tamamen-LC cephesi için SC siparişi verme |
| Arka konektör | MPO veya MTP, fiber sayımı | Gövde uyumluluğunu ve yoğunluğunu tanımlar | SR4 optikleri için yanlış fiber sayısı |
| Cinsiyet | Erkek (sabitlenmiş) veya kadın (sabitlenmemiş) | İki aynı-cinsiyet bağlayıcı çiftleşemez | Sabit-sabitlendi-veya sabitleme kaldırıldı-sabitleme kaldırıldı- |
| Uç yüz | UPC veya APC | Birbiriyle-birleşemez; geri dönüş kaybını etkiler | UPC'yi APC ile eşleştirme |
| Polarite | Yöntem A, B, C veya evrensel | Kanal boyunca TX'i RX'e hizalar | Yöntemleri -yolun ortasında karıştırma |
| Kayıp derecesi | Standart veya düşük-kayıp | Çoklu-bağlantılı bağlantılarda kenar boşluğunu korur | Kısıtlı bir bütçeyle standart kalite |
| Form faktörü | LGX boyutu, genişliği, panele sığması | Modül fiziksel olarak kurulmalıdır | Panele sığmayan kaset |
Tipik Konfigürasyon Örnekleri
Bunlar temsilidir, kapsamlı değildir, ancak fiber sayımı ve koparma stilinin gerçek arayüzlerle nasıl eşleştiğini gösterirler.
- 40GBASE-SR4 (QSFP+):sekiz çok modlu fiber. Bir MPO-to-LC modülü, 10G bağlantı noktalarına bağlantı için hattı LC'ye ayırır veya bir dizi kaseti onu doğrudan başka bir QSFP'ye taşır+.
- 100GBASE-SR4 (QSFP28):sekiz çok modlu fiber, dört adet 25G bağlantısına ayrılıyor. 8 fiberli bir gövde ve modül tüm fiberleri aktif tutar.
- 400G tek-modlu DR4:12-fiberli bir APC MPO üzerinde sekiz adet tek-modlu fiber, dört adet 100G bağlantıya bölünür. Buradaki APC gereksinimine dikkat edin; bir UPC modülü bu yola hizmet etmeyecektir.
- Telekom ve ISP birleşimi:modüllerin çerçeveyi okunabilir tuttuğu, ODF'ler ve taşıma donanımı arasındaki dizi gövdelerinde birleştirilmiş birçok çift yönlü devre.
Paralel optikler yerel QSFP'yi-QSFP'ye- çalıştırırken,MTP-LC'ye-kasetgeçişi hem temiz hem de belgelenebilir kılan panel-yan parçasıdır.
MPO Koparma Modülü Ne Zaman Kullanılmamalıdır?
Bir modül doğru olduğu kadar sıklıkla da yanlış bir seçimdir:
- Kısa, geçici veya laboratuvar bağlantıları.Fan-çıkış kablosu daha basit ve daha ucuzdur ve etiketleme küçük ölçekte-sorun değildir.
- Cihazdan{0}}cihaza-bağlantıları yönlendirin.İki kutu birbirinden bir metre uzaktaysa, havalandırma-dışarı veya doğrudan-bağlanan düzenek panelin tamamen önüne geçer.
- Düşük-yoğunluklu ortamlar.Raf başına bir avuç bağlantının altında, bir modülün etiketlemesi ve hat-korumasının avantajları, maliyeti veya raf alanını haklı çıkarmaz.

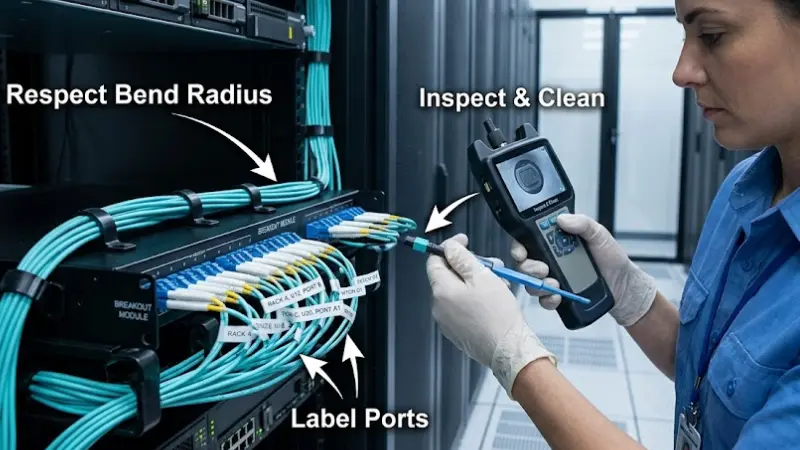

Kurulum ve Kablo Yönetimi En İyi Uygulamaları
Çiftleşmeden önce her uç yüzü inceleyin ve temizleyin
Kirlenme, fiber arızalarının başlıca nedenidir ve bir MPO yüksüğünde aynı anda kirlenecek çok sayıda fiber bulunur. Tanımlanmış bir standarda göre inceleyin ve temizleyin - tanınan referans:IEC 61300-3-35uç yüzey temizliği için başarılı/başarısız kriterlerini belirleyen ve en son sürümünde MPO bağlayıcılarına özel kılavuzlar ekleyen{0}.
Her iki ucu da tamamen etiketleyin
Kayıt modülü, panel konumu, port numarası, trunk ID ve hedef. Eksiksiz etiketler, gelecekteki bir hatayı bir saatlik takipten iki-dakikalık bir düzeltmeye dönüştüren şeydir.
Bükülme yarıçapına saygı gösterin
Kabloları dar kıvrımlara zorlamayın. Minimum bükülme yarıçapının ihlal edilmesi, zayıflamayı anında artırır ve kablo ömrünü kısaltır.
Bagajı rahat bırak
Ön bağlantı noktalarında rutin düzeltme eki yapın. Bir arka dizi konnektörünü her değiştirdiğinizde toz, yanlış hizalama ve ek kayıp riskiyle karşı karşıya kalırsınız.
Kurulumdan sonra test edin ve belgeleyin
Ekleme kaybını, sürekliliği ve polariteyi doğrulayın ve kritik bağlantıların sonuçlarını arşivleyin. İlk kurulum polarite veya cinsiyet hatasını yakalamak için en ucuz zamandır.
Sorun Giderme Kontrol Listesi: MPO Bağlantısı Ne Zaman Gelmeyecek?
Temiz bir kurulumdan sonra bir bağlantı karanlıksa veya hata veriyorsa optiklerden şüphelenmeden önce bunları sırasıyla yapın:
- Yüz-temizliğini sona erdirin.-Hem MPO halkasını hem de LC/SC ön yüzlerini yeniden inceleyin ve temizleyin.
- TX/RX ve polarite.İletimin alım uçtan uca ulaştığını doğrulayın; Her şey fiziksel olarak uygun olduğunda en olası neden bir kutup hatasıdır.
- Bağlayıcı cinsiyeti.Arka MPO'da sabitlenmiş montaj ilişkilerini, sabitlenmemiş olarak doğrulayın.
- Son{0}}yüz türü.Yolun herhangi bir yerinde UPC'yi APC ile eşleştirmediğinizi kontrol edin.
- Elyaf türü ve derecesi.Ana hat, modül ve atlama telleri genelinde SM/MM tutarlılığını ve OM derecesini doğrulayın.
- Alıcı-verici uyumluluğu.Optik ile fiberi, erişimi ve hızı eşleştirin.
- Bütçeyi bağlayın.Zararı-yeniden ekleyin; dar bir marj artı marjinal bir konektör çifti sizi zorlayabilir.
Fiyat Teklifi İstendiğinde Ne Sağlanmalıdır?
Çoğu fiyat teklifi gecikmesi fiyatlandırmadan değil, eksik parametrelerden kaynaklanmaktadır. Tek geçişte doğru bir modül önerisi almak için bunları birlikte gönderin:
- Fiber modu ve derecesi (SM veya MM OM3/OM4)
- Ön konektör ve sayım (LC/SC, çift yönlü/tek yönlü, bağlantı noktası sayısı)
- Arka MPO/MTP fiber sayısı (8/12/16/24)
- MPO cinsiyeti (erkek/sabitlenmiş veya kadın/sabitlenmemiş)
- Hem ön hem de arka için uç yüz (UPC veya APC)
- Tam kanal için polarite yöntemi
- Kayıp derecesi (standart veya düşük-kayıp) ve herhangi bir bağlantı-bütçe hedefi
- Modül boyutu ve panel/muhafaza sığmalıdır
- Miktar ve hizmet ettiği uygulama veya alıcı-verici
Kısa bir kanal şeması bunların çoğuna aynı anda cevap verir. Bu ayrıntılarla şunları yapabilirsiniz:teklif istemekve konfigürasyonun tahmin edilmek yerine onaylanmasını sağlayın.
SSS
MTP MPO ile aynı mıdır?
MTP, MPO arayüzü üzerine kurulu özel bir yüksek-performans bağlayıcısıdır, dolayısıyla MPO-uyumlu olmasına rağmen premium bir çeşittir. Tedarik sırasında her zaman projenin MPO, MTP veya bunlardan herhangi birini gerektirip gerektirmediğini doğrulayın.
MPO koparma modülü ile MPO kaseti arasındaki fark nedir?
Bunlar genellikle iki şekilde görülen aynı nesnedir. "Kaset", bir panele yerleştirilen kapalı modüler formu ifade eder; "koparma modülü", MPO/MTP fiberlerini LC veya SC'ye ayırma işlevini açıklar.
Bir modül hem tekli-mod hem de çoklu mod için kullanılabilir mi?
Hayır. Modül tek fiber türü için üretilmiştir. Tekli-modlu bir bağlantıda çok modlu bir modülün kullanılması veya bunun tersi doğru şekilde gerçekleştirilmeyecektir.
Hangi polariteyi seçeceğimi nasıl bileceğim?
Kanalın tamamını - alıcı-vericilerini, devreyi, bağdaştırıcıları, atlama tellerini ve modülü - kontrol edin ve bir yöntemin baştan sona tutarlı olmasını sağlayın. Emin değilseniz sipariş vermeden önce tedarikçinize bir bağlantı şeması gönderin.
12 fiberli bir MPO modülü bana kaç LC bağlantı noktası sağlar?
Her çift yönlü bağlantı iki fiber kullandığından altı LC çift yönlü bağlantı noktası. 8 fiberli modül dört, 24 fiberli modül ise on iki verir.
Erkek (sabitlenmiş) veya dişi (sabitlenmemiş) MPO sipariş etmeli miyim?
Bu, modülün neyle eşleştiğine bağlıdır: her birleştirilmiş çiftin bir tarafı sabitlenmeli, diğer tarafı ise sabitlenmelidir. Sipariş vermeden önce bagajın ve bağlandığı adaptörün cinsiyetini onaylayın.
Bir ara kablo ne zaman bir modülden daha iyidir?
Kısa, geçici, düşük-yoğunluklu veya doğrudan cihazdan-cihaza-bağlantılar için, fan-çıkış kablosu daha basit ve daha ucuzdur. Modüller, etiketleme ve gövde koruması gerektiren kalıcı, yoğun, yapılandırılmış çalışmalarda kazanır.
LC bağlantı noktalarım UPC ise MPO'da APC'ye ihtiyacım var mı?
Bu, yalnızca LC bağlantı noktalarına değil, bağlantının geri dönüş-kayıp gereksinimine ve kanalın geri kalanına bağlıdır. PON ve birçok telekom yolu için APC gereklidir; uç yüzü tutarlı bir şekilde belirtin ve asla UPC'yi APC ile eşleştirmeyin.
MPO koparma modülleri yalnızca veri merkezlerine yönelik midir?
Hayır. Ayrıca telekom odalarında, ISP ağlarında, merkez ofislerde ve kurumsal omurgalarda - yüksek-yoğunluklu fiberin düzenlenmesi ve izlenmesi gereken her yerde kullanılırlar.
Fiyat teklifi için hangi bilgileri göndermeliyim?
Fiber modu ve derecesi, ön konektör ve sayısı, arka fiber sayısı, MPO cinsiyeti, uç yüz, polarite, kayıp derecesi, modül boyutu, miktarı ve uygulama. Bir kanal şeması çoğunu kapsar.
Temel Çıkarımlar
Bir MPO koparma modülü, yüksek-yoğunluklu bir MPO/MTP hattını organize LC veya SC yama uygulamasına dönüştürür, tıkanıklığı ortadan kaldırır, omurgayı korur ve 40G/100G/400G geçişini kolaylaştırır. Önemli olan karar bağlantı noktası sayısı değil -; tüm kanal boyunca fiber türü, konektör türü ve cinsiyeti, uç yüz, polarite, kayıp derecesi ve form faktörünün eşleştirilmesidir. Önce bu parametreleri belirtin, alıcı-vericilerinize ve devrelerinize göre onaylayın; modül bir kez kurulacak ve sessiz kalacaktır.
