Bir MPO bağlantı kablosu, tek bir yüksek-yoğunluklu çoklu-fiber konektörün, çoğunlukla LC çift yönlü olmak üzere birkaç ayrı konektöre yayılmasını sağlar; böylece paralel bir omurga bağlantısı, ayrı alıcı-vericileri, panel bağlantı noktalarını veya çift yönlü ekipmanı besleyebilir. 40G, 100G veya 400G paralel bağlantı noktasını düşük-hızlı cihazlara bağlamanın veya aynı raftaki çift yönlü donanıma bir MPO hattını yerleştirmenin en yaygın yollarından biridir.
İşin zor kısmı tanımı değil. Fiber sayısını, polariteyi, cinsiyeti, fiber modunu ve kırılma haritalamasını kanalın geri kalanıyla eşleştirir. Polarite veya sabitleme yanlışsa, bir kablo mükemmel bir şekilde eşleşebilir ve yine de ışık geçirmeyebilir. Bu kılavuz bir seçim ve sipariş referansı olarak yazılmıştır: türler nelerdir, kutup ve cinsiyet nasıl okunmalı, hangi konfigürasyonlar hangi alıcı-vericilerle eşleşir ve sipariş vermeden önce tam olarak neyi onaylamanız gerekir.
MPO Koparma Kablosu Nedir?
MPO yayılımı veya MTP/MPO kablo demeti olarak da adlandırılan MPO bağlantı kablosu, fabrikada-sonlandırılmış bir düzenektir.MPO konektörügövde ucunda ve havalandırmalı-dışarı uçta birden fazla ayrı bağlayıcı bulunur. MPO ucu, tek bir halkada 8, 12, 16 veya 24 fiber taşır. Koparma ucu, bu fiberleri ayrı bacaklara, genellikle LC çift yönlü çiftlere ayırır, ancak eski veya özel ekipmanlar için SC ve FC versiyonları da mevcuttur.
Klasik örnek, bir MPO'dan LC'ye bağlantı kablosudur: fiber sayısına bağlı olarak dört, altı veya on iki LC çift yönlü çift halinde sonlanan bir MPO konektörü. Paralel bağlantı noktasını fiziksel olarak bireysel çift yönlü bağlantılara dönüştüren şey budur.
MPO Koparma Kablosu Nasıl Çalışır?

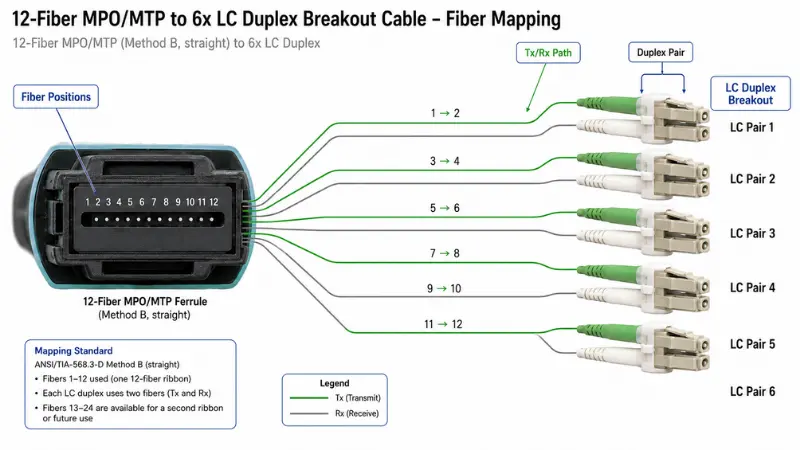

Düzenek, çoklu-lif yüksüğü içindeki her bir fiber konumunu, çıkış tarafındaki belirli bir ayağa eşler. Haritalama, fiber sayısı ve polarite tarafından yönetilir ve kanalın her iki ucundaki optiklerle uyumlu olması gerekir.

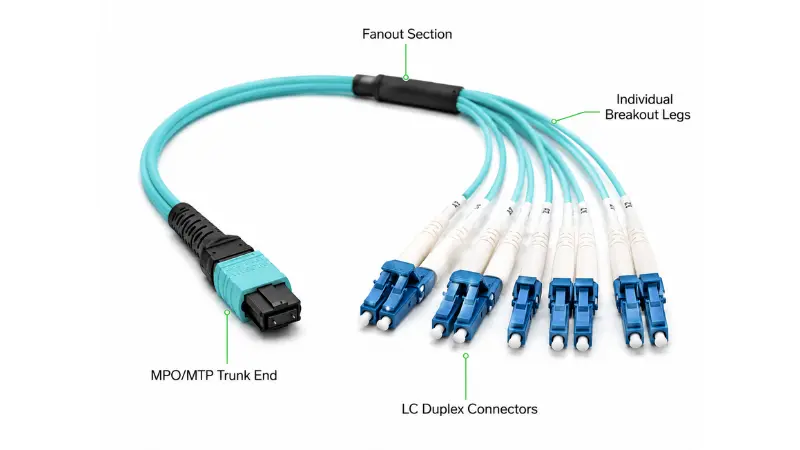

MPO/MTP Ana Hat Tarafı
Bu, yüksek-yoğunluğun ucudur. Veri merkezi çıkışında, 8-fiber ve 12 fiber konektörler en yaygın olanlardır; daha yüksek şeritli optikler ve çok yoğun yamalama için 16 fiber ve 24 fiber kullanılır. Veri sayfalarında hem "MPO" hem de "MTP"yi göreceksiniz. MPO, şurada tanımlanan genel arayüzdürUS Conec ve diğer üreticiler tarafından IEC 61754-7MTP, US Conec'in tescilli-ticari markasıdır, aynı konektörün yüksek-performanslı sürümüdür; kayan halkalar ve daha düşük kayıp için daha sıkı kılavuz-pim toleranslarıyla oluşturulmuştur. Bunlar tamamen birbiriyle karışabilir, dolayısıyla pratik soru rozet değil, belirttiğiniz cinsiyet, kutupsallık ve nottur. Eğer terminoloji hala sizi yanıltıyorsa,MPO ve MTP arasındaki gerçek farklarsade bir dille anlatıyor.
Koparma (Fanout) Tarafı
LC dubleks, çıkış ucuna hakimdir çünkü LC çoğu anahtar, sunucu ve alıcı-vericide standart dubleks arayüzdür. Lif sayısı, kaç tane çift yönlü bacak elde edeceğinizi belirler:
| MPO lif sayısı | Tipik bir kopuş | Nereye uygun |
|---|---|---|
| 8 lif | 4 x LC çift yönlü | 4 çift yönlü bağlantı, tam fiber kullanımı (boş fiber yok) |
| 12 lif | 6 x LC dubleks veya bazı SR4 bağlantılarında 4 boşta fiberle 4 aktif çift | Yapısal kablolama ve 40G/100G SR4 çıkışı |
| 16 lif | 8 x LC çift yönlü | 400G-SR8 gibi 8-şeritli optikler |
| 24 lif | 12 x LC çift yönlü | Yüksek-yoğunluklu yama alanları (açık etiketleme gerektirir) |
Tx/Rx Polarite Yolu
Her dubleks bağlantının bir tarafa iletimi ve diğer tarafa alınması gerekir. Paralel bir sistemde bağlantı kablosu, devre, adaptörler ve bağlantı kablolarının her biri bu yola katkıda bulunur. Bir elemanı geriye doğru çektiğinizde konektörler yerine oturacaktır ancak optik yol bozulur. Bu nedenle A Tipi, B Tipi ve C Tipi hiçbir zaman birbirinin yerine kullanılamaz ve kutupluluğun kablo başına bir seçim olmaktan ziyade kanal-düzeyinde bir karar olmasının- nedeni budur. Aşağıda bu konuyu genişleteceğiz.
MPO Koparma Kablo Çeşitleri
"MPO koparma kablosu" tek bir parça değil, bir ailedir. Aynı görünen iki kablo tamamen farklı davranabilir. Bunlardan birini belirlemenin pratik yolu şu eksenlerden geçmektir:

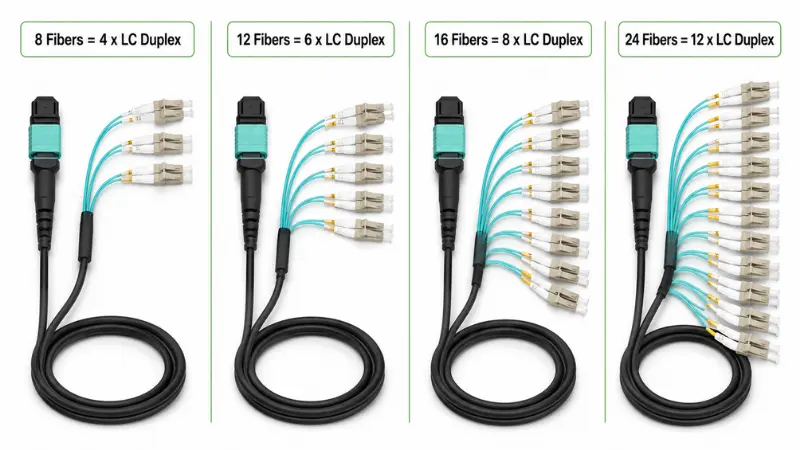

- Lif sayısına göre:8, 12, 16 veya 24 fiber. Bu ilk karardır ve doğrudan kaç adet dubleks bağlantıya ihtiyacınız olduğuna bağlıdır.
- Koparma konektörüne göre:LC dubleks standarttır; SC ve FC, eski telekom ve enstrümantasyonda görünür.
- Fiber moduna göre:kısa mesafeler için çoklu mod (OM3, OM4, OM5) veya daha uzun mesafeler için tek-mod (OS2). Görmektek-mod ve çok modlu fiberBağlantının neyi aradığından emin değilseniz.
- Polariteye göre:Kanalla eşleşen Tip A, Tip B veya Tip C.
- MPO cinsiyetine göre:sabitlenmiş (erkek) veya sabitlenmemiş (kadın).
- Konektör cilasına göre:UPC veya APC. Tek-modlu MPO neredeyse her zaman APC'dir; çoklu mod genellikle düz PC'dir.
- Ceket ve yapıya göre:PVC, LSZH, yükseltici veya plenum; yuvarlak tek-ceket yelpazesine karşı tek tek ceketli bacaklar; standart veya zırhlı.
- Kayıp derecesine göre:standart-kayıplı veya düşük-kayıplı konektörler; güç bütçesi kısıtlı olduğunda bu önemli olur.
Tedarikçinin bakış açısından: Spesifikasyonu kablo kataloğundan değil, alıcı-verici veri sayfasından ve bulunduğu panelden başlatın. Gördüğümüz hemen hemen her yanlış sıralama, önce bir parça numarası seçip kanalı ona ters-uydurmamızdan kaynaklanıyor.

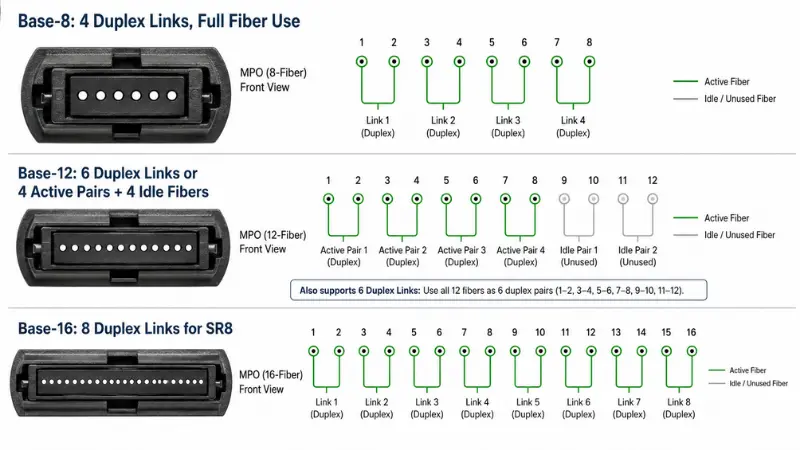

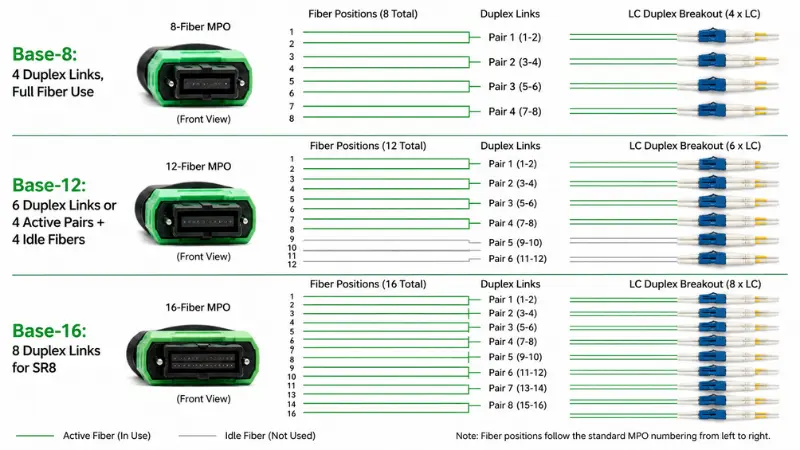

Base-8 vs Base-12 vs Base-16
Bu, lif sayımının tek başına cevaplayamayacağı ikinci-düzey sorudur ve "gelecekteki-geçerliliğin" pek çok kısmının yanlış gittiği yerdir. "Taban" numarası, kablolamanın etrafında oluşturulduğu fiber artışıdır.
| Sistem | Paralel optikler için fiber kullanımı | En iyi eşleşen |
|---|---|---|
| Üs-8 | 4 şeritli optikler için %100 kullanım (8 fiber=4 dubleks) | Boşta fiber olmadan 40G-SR4, 100G-SR4, 400G-DR4 çıkışı |
| Baz-12 | 12 fiberli bir MPO üzerindeki SR4 için 12 fiberden yalnızca 8'i trafik taşır | Eski kurulumlar ve yerel 12 fiberli dubleks devreler (6 x LC) |
| Baz-16 | 8 şeritli optikler için %100 kullanım (16 fiber=8 çift yönlü) | 400G-SR8 ve 800G'ye geçiş yolu |
Sıklıkla gözden kaçırılan nokta: 40G veya 100G SR4 kanalı için kullanılan 12-fiberli bir MPO, dört fiberi karanlık bırakır. Bu bir kusur değil, ancak Base-8'in dört şeritli kaçış için genellikle daha temiz, daha ekonomik bir seçim olduğu anlamına gelirken, Base-12'nin ana hat gerçekten altı çift yönlü bağlantı taşıdığında mantıklı olduğu anlamına geliyor. Tüm bunların arkasındaki Ethernet oranları ve şerit sayıları şu şekilde tanımlanır:IEEE 802.3 çalışma grubu(802.3ba'da 40G/100G paralel optik, 802.3bs'de 200G/400G).
A Tipi vs B Tipi vs C Tipi Polarite
Polarite, yeni kurulan bir MPO bağlantısının çalışmamasının en yaygın nedenidir. Üç klasik yöntem, devrenin nasıl kablolandığına ve hangi bağlantı kablolarının yolu tamamladığına göre farklılık gösterir.
| Yöntem | Gövde tipi | Dizi adaptörü | Dubleks yama kabloları | Notlar |
|---|---|---|---|---|
| Yöntem A | A yazın, doğrudan- | Tuş-yukarıdan tuşa-aşağı | Bir uçta A-'dan-B'ye, diğer uçta A-'dan-A'ya | Esnektir ancak iki yama{0}}kordonu türü gerektirir |
| Yöntem B | Tip B, ters | Anahtar-anahtara kadar-anahtara kadar | Her iki uçta A-'dan-B'ye | Tek yama-kordon türü; paralel optiklerde yaygın olarak kullanılır |
| Yöntem C | C yazın,-çevrilmiş gövdeyi eşleştirin | Tuş-yukarıdan tuşa-aşağı | Her iki uçta A-'dan-B'ye | Bagajın içinde yapılan çevirmeler; eski dubleks için ortak |
Pratikte nasıl seçilir: Tüm kurulum için bir yöntem seçin ve bunu uçtan uca tutarlı tutun. Paralel-optik çıkışı için Yöntem B en yaygın olanıdır çünkü tek bir yama-kablo türü kullanır ve yanlışlıkla iletim-iletim arasında-eşlemeyi önler.ANSI/TIA-568.3-E standardıA, B ve C Yöntemlerini resmileştirir ve 2022 revizyonundan bu yana, Tip-B hattının her iki ucunda aynı modülleri ve kabloları kullanmanıza olanak tanıyan iki "evrensel" yöntem (U1 ve U2) ekler. Tasarımınız kasetler üzerine kuruluysa, karıştırma şemaları yerine kaset sisteminin belirttiği polarite şemasını takip edin. Dizi bağlantısının dubleks karşısında nerede durduğuna ilişkin arka plan bilgisi için kılavuzumuza bakın.Yüksek{0}}yoğunluklu kablolamada LC ve MTP/MPO karşılaştırması.
MPO Erkek vs Kadın: Nasıl Seçilir?

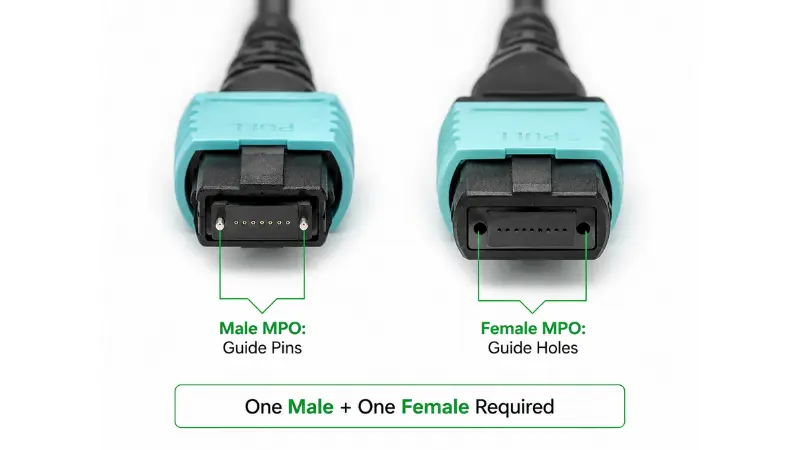

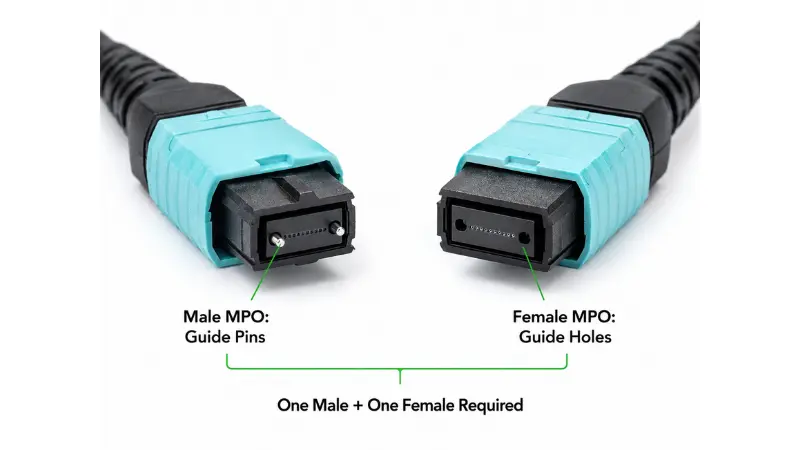

MPO cinsiyeti yüksükteki kılavuz pimleriyle ilgilidir. Sabitlenmiş (erkek) konektörün iki metal pimi vardır; sabitlenmemiş (dişi) konnektörde eşleşen delikler bulunur. Kural kesindir: Her eşlenen çiftin bir sabitlenmiş ve bir sabitlenmemiş olması gerekir. İki sabitlenmiş konnektör fiziksel olarak çatışır ve pimleri ezebilir veya halkayı kırabilir; iki sabitlenmemiş konektörün onları hizalayacak hiçbir şeyi yoktur ve doğru şekilde oturmayacaktır.
Tipik bir ara dağıtımında, paralel-optik alıcı-verici bağlantı noktalarının sabitlemesi genellikle kaldırılır, dolayısıyla alıcı-vericiye takılan MPO ayağı genellikle sabitlenir. Öte yandan cinsiyet, eşleştiği adaptöre, kasete veya gövdeye bağlıdır. Alıcı-verici portunun cinsiyetini daima veri sayfasına göre doğrulayın ve alıcı-vericinizin sunduğu cinsiyeti kontrol edin.MPO/MTP adaptörleriKablonun cinsiyetini düzeltmeden önce. Bu tek parametre hem ölü bağlantıları hem de fiziksel hasarı önler.
MPO Koparma Kablosu vs Modül vs Kaset

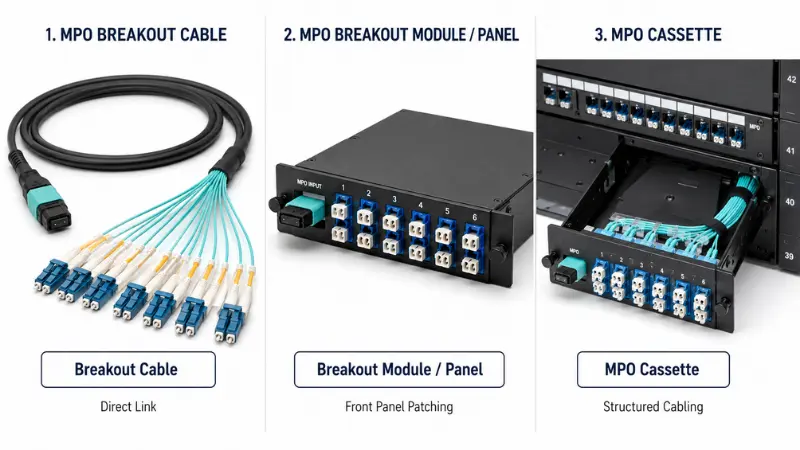

Bu üçü birbiriyle ilişkilidir ancak farklı sorunları çözerler. Seçim, bağlantının ne kadar yapılandırılmış ve sürdürülebilir olması gerektiğine bağlıdır.
| Seçenek | Bu ne | Şunun için en iyisi: | Ana avantaj |
|---|---|---|---|
| Koparma kablosu | Doğrudan LC, SC veya FC ayaklarına havalandırma yapan bir MPO/MTP | Aynı-raf ekipmanı bağlantıları, hızlı dağıtım | Basit, yerden-tasarruf sağlayan, en az sayıda bağlantı noktası |
| Koparma modülü / paneli | MPO girişini alan ve ön tarafta LC/SC bağlantı noktalarını sunan modül | Raflar arası bağlantılar ve{0}düzenlenmiş yama alanları | Ön panele-yama ekleme, etiketleme, daha kolay bakım |
| MPO kaseti | MPO devrelerini çift yönlüye dönüştüren bağlantı paneli içindeki modüler bir kaset | Yapısal, ölçeklenebilir kablolama | Temiz hareketler, eklemeler ve değişiklikler |
Rota kısa ve bağlantı doğrudan olduğunda gevşek bir yayılım kullanın. Bir bağlantı rafları geçtiğinde veya sık sık değişiklik gördüğünde,MPO kasetiveya panel genellikle daha kolay sorun giderme ve etiketlemeyle kendini amorti eder.
Ortak Uygulamalar

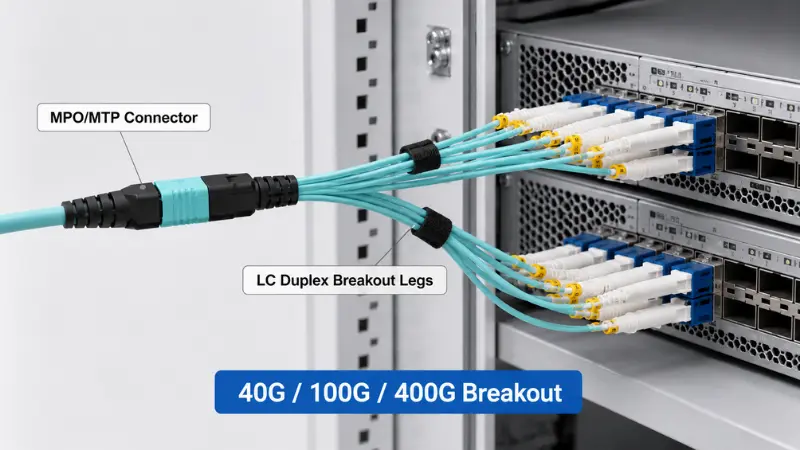

40G'den 4x10G'ye Çıkış
40G QSFP+ SR4 bağlantı noktası, sekiz fiber üzerinden dört adet 10G hattı taşır. Anahtar ve optikler ara modunu desteklediğinde, bir MPO-to-LC düzeneği onu dört bağımsız 10G-SR dubleks bağlantısına böler. Bu, insanların ara kablo satın almasının en yaygın nedenlerinden biridir.
100G'den 4x25G'ye Çıkış
100G QSFP28 SR4 bağlantı noktası da aynı şekilde çalışır ve sekiz fiber üzerinden dört adet 25G bağlantıya bölünür. Burada doğru modu ve eğimi seçmek önemlidir çünkü-şerit başına bütçe daha kısıtlıdır; üzerinde izlenecek yolumuz100G kablolama nasıl seçilirtakaslara girer-.
400G: Patlamanın Uygulandığı ve Uygulanmadığı Yerler
400G, "her şey için MPO patlaması" varsayımının başarısız olduğu yerdir. Tamamen alıcı-verici arayüzüne bağlıdır:
- 400G-DR48 adet tek-modlu fiber (dört adet 100G şerit) kullanır ve Base-8 MPO üzerinden temiz bir şekilde 4 x 100G'ye çıkar.
- 400G-SR8Base-16 MPO'da 16 çok modlu fiber (sekiz 50G şerit) kullanır ve 8 x 50G veya 2 x 200G'ye çıkabilir.
- 400G-FR4 ve LR4tek bir LC çifti üzerinde dalga boyu çoğullamayı kullanan çift yönlü tek-modlu arayüzlerdir. Paralel fiber kullanmazlar, bu nedenle MPO bağlantı kablosu hiçbir şekilde geçerli değildir.
Bu nedenle herhangi bir 400G çıkışını seçmeden önce optik modül spesifikasyonunu okuyun. Form faktörü (QSFP-DD, OSFP) size fiber haritasını söylemez; arayüz tipi bunu yapar.
Bu Kablolar Nerede Görünüyor?
MPO koparma düzenekleri için tipik evler arasında omurga-yaprak dokusu, sunucuya-geçiş-bağlantıları, depolama ağları, çapraz-bağlantı alanları, telekom odaları, kampüs omurgaları ve yoğun yama panelleri bulunur.
Ortak Yapılandırma Örnekleri
Bunlar, çoğu projenin gerçekte sipariş ettiği konfigürasyonlardır ve her biriyle eşleşen ürünler şunlardır:
| Yapılandırma | Ortak kullanım | Notlar |
|---|---|---|
| 8 fiberli MTP'den 4x LC duplex'e | 40G / 100G SR4'te patlama | Base-8, tam fiber kullanımı, boşta kalan tel yok |
| 12 fiber MPO'dan 6x LC duplex'e | Yapısal kablolama ve dubleks gövdeler | SR4 bağlantıları için 12 fiberden 4'ü karanlık kalabilir |
| 24 fiberli MTP'den FC/APC kablo demetine | Yüksek-yoğunluklu tek-modlu yama uygulama | APC cilasını ve net bacak etiketi şemasını onaylayın |
MPO Koparma Kablosu Ne Zaman Kullanılmamalıdır?
Gevşek bir yayma aşağıdaki durumlarda yanlış araçtır:
- Bağlantı, raflar veya odalar arasında çalışır ve düzenli hareketler, eklemeler ve değişiklikler görür. Gövde artı kaset veya panel daha temizdir ve bakımı daha kolaydır.
- Operasyon personeli için ön-panel yamalarına ve dayanıklı etiketlemeye ihtiyacınız var.
- Bağlantı noktası, ara modunu desteklemiyor veya arayüz, ayrılacak paralel fiberleri olmayan 400G-FR4 gibi çift yönlü bir türde.
- Tasarım, tek-modu ve çoklu modu tek bir kanalda karıştıracaktır ki buna izin verilmez.
- Güç bütçesi zaten kısıtlı ve fazladan bir konektör çifti seti marjı tüketecektir.
Sipariş Vermeden Önce Onaylanması Gereken Temel Özellikler
Çoğu saha arızası bunlardan birinin yanlış olmasına dayanmaktadır. Yalnızca kabloyla değil, her birini kanalla onaylayın.
- Lif sayısı.İhtiyacınız olan çift yönlü bağlantı sayısından türetin: 8-fibere dört bağlantı, 12 fibere altı, 24 fibere on iki bağlantı. Aşırı alım yoğunluğuna "her ihtimale karşı" direnin.
- Polarite.Tüm yol boyunca Tip A, B veya C'yi kilitleyin: alıcı-vericiler, devreler, kasetler ve bağlantı kabloları.
- Bağlayıcı türü ve cinsiyeti.MPO veya MTP; her iki uç sabitlenmiş veya sabitlenmemiş; anahtar yönlendirme; Çıkış tarafında LC/SC/FC; UPC veya APC.
- Fiber modu.Optikleri eşleştirin. Kısa çok modlu erişim için OM3/OM4, mesafe için OS2 tekli-mod. Notları tartıyorsanız, notlarımızOM1'den OM5'e kadar çoklu moderişim sınırlarını belirleyin.
- Ceket ve inşaat.Ortama uyacak şekilde PVC, LSZH, yükseltici veya plenum, ayrıca çap, bükülme yarıçapı ve bacakların ayrı ayrı kaplamaya mı yoksa zırha mı ihtiyaç duyup duymadığına göre.
- Koparma uzunluğu ve etiketleme.Fanout-to-konektör uzunluğu rafa uygun olmalıdır; çok kısa olması rotayı daraltır, çok uzun olması ise onu karmaşıklaştırır. Her bacak liman haritanıza göre etiketlenmelidir.
- Ekleme kaybı ve test raporu.Yüksek-hızlı bağlantılar için, düşük-kayıplı konektörler bütçeyi korur. AçıklayıcımızFiber yama kablolarında ekleme kaybıbirkaç konektör çifti bir araya geldiğinde neden dB'nin onda birkaçının önemli olduğunu gösterir.
Özel MPO Koparma Kabloları için RFQ Kontrol Listesi
Bir fiyat teklifi isteği gönderdiğinizde, bu listeyi baştan dahil etmek, ileri geri gidişlerin çoğunu ortadan kaldırır ve yeniden çalışmayı önler:
Proje siparişleri için tedarikçiden her bir ayağı raf düzeninize göre etiketlemesini ve üretimden önce bir bağlantı şemasıyla pinlemeyi ve polariteyi doğrulamasını isteyin. Yapabilirsinizbağlantı ayrıntılarınızı bize gönderinve bu kontrol listesine göre bir yapılandırma döndüreceğiz.
Bir Test Raporu Neleri İçermelidir?
Bir koparma düzeneği için anlamlı bir fabrika test raporu en azından aşağıdakileri kapsamalıdır:
- Sipariş ettiğiniz kaliteye göre konnektör veya fiber başına ekleme kaybı
- Geri dönüş kaybı, özellikle APC ve tek-modlu montajlar için
- Tx/Rx yolunu kanıtlayan polarite doğrulaması veya kablo haritası
- Uç{0}}yüz inceleme sonuçları (ortak referans IEC 61300-3-35 kabul kriterleridir)
- Fiber tipi, konnektör tipi ve cila
- İzlenebilirlik için montaj uzunluğu ve seri numarası
5 Adımlı Seçim Kontrol Listesi
- Adım 1 - Bağlantıyı tanımlayın.40G'den 4x10G'ye, 100G'den 4x25G'ye, panel kopması, sunucuya-geçiş{-veya çapraz-bağlantı mı? Çift yönlü bağlantıların sayısını yazın.
- Adım 2 - Ekipman arayüzünü okuyun.Bağlantı noktasının ara modunu desteklediğini ve arayüzün hangi fiber haritayı kullandığını veri sayfasından doğrulayın.
- Adım 3 - Lif sayısını ve Tabanı ayarlayın.Base-8/12/16'yı şerit sayısıyla eşleştirin, böylece lifleri bükmez veya fazla ödeme yapmazsınız.
- Adım 4 - Kutupsallığı ve cinsiyeti düzeltin.Kanalın tamamı için yöntemi ve her bir uç için sabitlenmiş/sabitlenmemiş cinsiyeti seçin.
- Adım 5 - Fiziksel ayrıntıları sonlandırın.Fiber modu, cila, ceket, toplam ve kopma uzunlukları, etiketleme ve test raporu.
Kaçınılması Gereken Yaygın Hatalar?
- Tüm ara kablolara aynı muameleyi yapmak.Benzer görünüm, farklı kutupları, sayıları, sabitlemeleri ve eşlemeleri gizler. Parça özelliklerini her zaman okuyun.
- Kurulum gününe kadar kutupluluğu bırakın.Daha sonra düzeltmek, kabloların, adaptörlerin veya tüm kabloların değiştirilmesi anlamına gelebilir. Sipariş vermeden önce tasarlayın.
- UPC'yi APC ile eşleştirmek.İkisi farklı uç{0}}yüz geometrisine sahiptir ve asla birleştirilmemelidir; hakkındaki notumuzPC, UPC ve APC uç{0}yüzleribunları karıştırmanın neden bağlantıyı bozduğunu veya zarar verdiğini açıklıyor.
- Eşleşmeyen fiber modu.Tek-mod ve çoklu mod birbirinin yerine kullanılamaz; kabloyu optik ve mesafeye göre eşleştirin.
- Temizlik ve muayeneyi atlamak.Kirlenmiş bir MPO yüksüğü aynı anda birden fazla kanalı kirletir. Uygun olanı takip edinFiber konektörlerin temizlenmesi ve incelenmesiher eşleşmeden önce, özellikle de-yüksek hızlı bağlantılarda.
SSS
MPO ve MTP arasındaki fark nedir?
MPO, genel çoklu{0}}fiber bağlayıcı standardıdır. MTP, MPO konektörünün US Conec'in ticari markalı, daha-hassas versiyonudur. Birbirleriyle birleştirilebilirler, bu nedenle isim konusunda endişelenmek yerine cinsiyeti, kutupsallığı ve sınıfı doğrulayın.
MPO'dan LC'ye bağlantı kablosu nedir?
Paralel bir kanalı 4 x 10G veya 4 x 25G gibi ayrı dubleks bağlantılara bölmek için kullanılan, gövde ucunda bir MPO/MTP konektörü ve diğerinde birkaç LC konektörü bulunan bir düzenektir.
Ara kablo ile MPO ana kablo arasındaki fark nedir?
Bir devre kablosunun her iki ucunda da MPO/MTP konnektörleri bulunur ve bir kaset veya modül aracılığıyla çift yönlüye geçirilmesi amaçlanır. Bir ara kablo, panele ihtiyaç duymadan doğrudan ayrı konektörlere dönüştürülür.
B Tipi MPO ara kablosu nedir?
Tip B, ters (anahtar-yukarıdan anahtara-yukarı) polariteyi ifade eder. Paralel optiklerde yaygın olarak kullanılır çünkü tek bir yama-kablo tipine izin verir ve iletim-iletim{- hataları olasılığını azaltır.
MPO koparma kablolarının erkek veya dişi konnektörlere ihtiyacı var mı?
Her bir çiftin bir sabitlenmiş (erkek) ve bir sabitlenmemiş (dişi) olması gerekir. Doğru kablo cinsiyeti alıcı-verici bağlantı noktasına ve karşıladığı adaptöre veya kasete bağlıdır; bu nedenle sipariş vermeden önce her ikisini de onaylayın.
Base-8 ve Base-12 MPO kırılması nedir?
Base-8, sekiz{{2}fiber artış kullanır ve fiberleri dört-şeritli optik için tamamen kullanır. Base-12, on iki fiber kullanır ve bir SR4 bağlantısında dört fiberi koyu bırakabilir. Base-8 genellikle dört şeritli kaçış için daha temizdir; Base-12, yerel altı çift yönlü gövdelere uygundur.
MPO koparma kabloları 400G'yi destekleyebilir mi?
DR4 (8 fiber) ve SR8 (16 fiber) gibi 400G sistemlerinin parçası olabilirler ancak FR4 ve LR4 gibi dubleks arayüzler paralel fiberler kullanmaz ve kırılamaz. Önce optik modül özelliklerini kontrol edin.
Teklif için hangi bilgileri vermeliyim?
Veri hızı, alıcı-verici türü, fiber modu, fiber sayısı ve Tabanı, konektör tipi ve cilası, MPO cinsiyeti, polarite yöntemi, toplam ve kopma uzunlukları, kılıf derecesi ve ihtiyacınız olan test raporu.
Temel Çıkarımlar
MPO ara kablosu, paralel bağlantı noktasını ayrı çift yönlü bağlantılara dönüştürmenin en doğrudan yoludur, ancak konektör kolay kısımdır. Bağlantı, fiber sayısı, Baz türü, polarite, cinsiyet, fiber modu ve kırılma haritası üzerinde çalışır veya başarısız olur ve bunların hepsinin tüm kanalda aynı fikirde olması gerekir. Bunlara kanal-seviyesi tasarımı olarak karar verin, yapılandırmayı gerçek alıcı-verici arayüzüyle eşleştirin ve üretimden önce polariteyi, sabitlemeyi ve test raporunu doğrulayın. Raflar arası veya sık-değiştirilen bağlantılar için, kaseti veya paneli gevşek bir yayılıma karşı tartın. Bağlantı noktası hızınız, fiber sayınız, polariteniz ve cinsiyetiniz belirlendiğinde, tedarikçi doğru montajı hızlı bir şekilde ve çok daha az kurulum riskiyle gerçekleştirebilir.
