Ağ kurulumcuları ve satın alma ekipleri için yazılmıştır ve mevcut MPO arayüz standardı (IEC 61754-7) ve TIA-568.3 polarite yöntemlerine göre kontrol edilmiştir, böylece teknik noktaları güvenerek almak yerine doğrulayabilirsiniz.
Bir MPO adaptörü basit bir plastik bağlayıcıya benzer, ancak yüksek-yoğunluklu bir fiber bağlantının içinde kritik bir iş yapar: iki çoklu-fiber MPO konektörünü yüz yüze tutar, böylece her fiber çekirdeği ortağıyla aynı anda hizalanır. Tek bir 1U panelin yüzlerce fiber taşıyabildiği bir veri merkezinde, yanlış hizalanmış veya yanlış-kutuplu bir adaptör, temiz bir bağlantı ile iyi görünen ancak ışık geçirmeyen bir bağlantının saatlerce izlenmesi arasındaki farktır.
Bu kılavuzda bir MPO adaptörünün ne olduğu, gerçekte nasıl çalıştığı, veri sayfasında karşılaşacağınız türleri (kutupluluk, fiber sayısı, cinsiyet ve muhafaza) ve doğru olanı seçmenin-adım-adım yolu açıklanmaktadır. Önemli olduğu yerde arayüze ve polarite standartlarına işaret eder, böylece bir parçayı tahmin etmek yerine onaylayabilirsiniz.
MPO Adaptörü Nedir?
Bazen bir MPO/MTP adaptörü olarak yazılan bir MPO adaptörü, çoklu-fiber MPO konektörleri için oluşturulmuş bir fiber optik bağlantı cihazıdır. Her iki taraftan bir konnektör alır ve bunları doğru yönde tutar, böylece 8, 12, 16 veya 24'lü tüm fiber sırası tek bir kompakt arayüz aracılığıyla bir araya gelir.
Birinden farklı olaraktek-fiber LC adaptörüYalnızca iki fiberi birleştiren bir MPO adaptörü, tüm diziyi, bazen de iki yığılmış satırı yönetir. Bu, onu raf alanının, hava akışının ve kablo yönlendirmesinin baskı altında olduğu yüksek-yoğunluklu yama uygulamasının omurgası yapan şeydir.

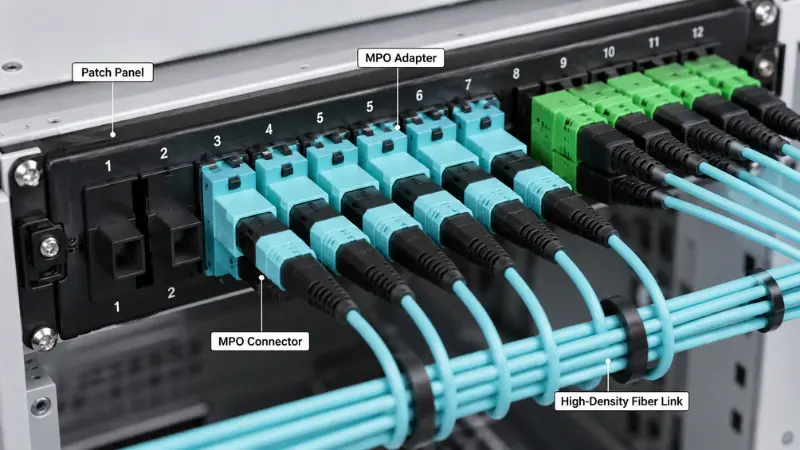

MPO adaptörlerini genellikle veri merkezi yama panellerinde ve MPO kasetlerinde, omurga ve ana hat kablolarında, optik dağıtım çerçevelerinde ve 40G, 100G veya 400G dubleks bağlantılarını paralel optiklere taşıyan geçiş projelerinde bulacaksınız.
MPO Adaptörü ve MPO Konektörü
İki terim birlikte seyahat eder, ancak aynı kısım değildir. Konektör kablonun üzerindedir; adaptör panelin içindedir.
| Öğe | MPO Adaptörü | MPO Konektörü |
|---|---|---|
| Ana işlev | İki MPO konnektörünü birleştirir ve hizalar | Bir dizi optik fiberi sonlandırır |
| Nerede oturuyor | Bir panele, kasete veya adaptör plakasına monte edilir | Bir gövde veya yama kablosunun ucuna takılı |
| Anahtar iş | Her iki konektörü de doğru yönde tutar | Lifleri ve montaj ilişkilerini zıt konnektörle taşır |
| Ne kontrol edilmeli | Polarite, anahtar yönelimi, muhafaza stili, lif sayısı | Fiber sayısı, cinsiyet, yüksük derecesi, cila, ekleme kaybı |
Kısacası,MPO konektörükabloya bağlanan kısımdır, adaptör ise panelde iki konnektörün doğru şekilde eşleşmesini sağlayan kısımdır.
MPO Adaptörü Nasıl Çalışır?
MPO adaptörü optik bir bileşen değil, mekanik bir kılavuzdur. Genellikle kendine ait lif içermez. Her iki taraftan bir konnektörü içeri ittiğinizde, adaptör muhafazası bunların yönünü sabitler ve iki halkanın kare şeklinde buluşabilmesi için doğru eşleşme konumunu tutar.
Muhafaza, anahtar ve kılavuz pimleri
Her MPO konektörü, gövdenin bir tarafında küçük bir anahtar bulunan dikdörtgen bir çoklu-fiber (MT) halka kullanır. Adaptör açıklığı bu anahtara göre şekillendirilmiştir, dolayısıyla konnektör yalnızca tek yönde oturur. Ancak ince hizalama yüksüklerin kendisinden gelir. Doğru bir çiftte, bir konnektör sabitlenmiştir, yani iki kılavuz pimi olan erkek, diğeri ise sabitlenmiştir, yani iki kılavuz deliği olan dişidir. Pimler deliklere kayar ve iki halkayı mikron boyutuna kadar kaydeder.MPO arayüzü boyutlarıerkek ve dişi fişler için bu pim ve kılavuz deliği geometrisini tanımlayanlar IEC 61754-7'de belirtilmiştir; bu nedenle farklı üreticilerin uyumlu konnektörleri ve adaptörleri birbiriyle bağlantı kurabilir.
Bağlayıcı cinsiyeti isteğe bağlı değildir
Hizalama, pimlerin deliklere oturmasına bağlı olduğundan, çalışan bir eşleştirilmiş noktanın tam olarak bir erkek ve bir dişi konnektöre ihtiyacı vardır. Pimleri alacak delik olmadığından iki erkek oturmayacaktır ve bunları zorlamak uç yüzlere zarar verebilir. İki dişinin onları hizalayacak hiçbir şeyi yok. Bu nedenle, sipariş vermeden önce tüm bağlantı boyunca cinsiyeti takip edin: eğer bagajınız dişi ise, diğer taraftaki kaset veya bağlantı kablosunun pimleri getirmesi gerekir. Bağdaştırıcı cinsiyet uyumsuzluğunu düzeltemez; sadece sen ona ne verirsen onu tutar.
MPO Adaptör Polaritesi ve Anahtar Yönü Açıklaması
Polarite, MPO çalışmasının en fazla alan hatası üreten kısmıdır, çünkü optik yol yanlışken parçalar mekanik olarak oturabilir. Çift yönlü bağlantıda bir fiber iletir ve diğeri alır. Çok-fiberli bir MPO'da ileten-ve-alma ilişkisinin kanaldaki her devre, kaset ve bağlantı kablosundan sağ çıkması gerekir; dolayısıyla kutupluluk herhangi bir bağdaştırıcının değil, tüm bağlantının bir özelliğidir.
A Tipi, B Tipi ve C Tipi
TIA-568.3 üç dizi polarite tipini tanımlar. Fiberlerin uçtan uca nasıl eşlendiği ve konektörlerin nasıl anahtarlandığı konusunda farklılık gösterirler.
| Tip | Fiber haritalama (konum 1'in bulunduğu yer) | Tuş yönü | Nereye uygun |
|---|---|---|---|
| A Tipi (düz) | Konum 1'den konum 1'e | Tuş-yukarıdan tuşa-aşağı | Kaset-tabanlı yapısal kablolama; kanalın bir ters çevrilmiş yama kablosuna ihtiyacı var |
| B Tipi (tersine çevrilmiş) | Konum 1'den konum 12'ye | Anahtar-anahtara kadar-anahtara kadar | Doğrudan paralel optikler için ortak tercih; aynı yama kabloları her iki uçta da çalışır |
| C yazın (çift-çevrilmiş) | Değiştirilen çiftler halinde konum 1'den konum 2'ye | Tuş-yukarıdan tuşa-aşağı | Bazı çift yönlü MPO'dan{0}}LC'ye-sistemler |
Üçü de geçerlidir ve standartlara-uyumludur ve üçü de bir uçtan iletim alıp diğer uçtan almak gibi aynı hedefe ulaşır. İşin püf noktası, onları karıştırırsanız birlikte çalışamayacak olmalarıdır. Tüm kurulum için bir yöntem seçin ve onu tutarlı tutun, çünküTIA-568.3 polarite yöntemlerisonuç olarak değiştirilebilir ancak aynı kanalda birleştirildiğinde kullanılamaz.
Anahtar-yukarı ve anahtar{1}}aşağı okuma
Anahtar-yukarı, bağlayıcının anahtar sekmesinin yukarıya baktığı anlamına gelir; tuşu-aşağı, aşağıyı gösterdiği anlamına gelir. Anahtar yukarıda ve uç kısmı size doğru baktığında, konum 1 en solda yer alır. Eşleşen iki konektörün anahtar-yukarıdan anahtara-aşağıya veya anahtar-yukarıdan anahtara-yukarı doğru eşleşmesi tam olarak düz ve ters eşlemeyi belirleyen şeydir, dolayısıyla bir veri sayfasında anahtar ilişkisi kutup türüne doğrudan bir ipucudur. Bir tuzak işaretlenmeye değer: konumların ters çevrilmesi aynı zamanda açılı uç yüzü de tersine çevirirAPC tek modlu konnektörler, yani B Tipi genellikle çok modlu, düz-bir cilalama kuralıdır. APC ile çalışıyorsanız, bir yönteme karar vermeden önce cilayı ve açıyı onaylayın.
MPO ve MTP Adaptörü: Aynı mı?
Sık sık MPO/MTP etiketli parçaları göreceksiniz ve iki farklı şey mi satın aldığınızı merak edeceksiniz. MTP, yüzer halka ve metal pim kelepçesi ile daha sıkı toleranslara göre tasarlanmış, kendi gelişmiş MPO konektörüne yönelik US Conec'in tescilli ticari markasıdır. Tanım gereği birMTP konektörü MPO standardıyla tamamen uyumluduryani MTP ve genel MPO birbiriyle bağlantılıdır. Açıkça söylemek gerekirse, her MTP bir MPO'dur ancak her MPO bir MTP değildir.
Bir adaptör için bu, kaliteli bir MPO adaptörünün MTP ve genel MPO konektörleriyle aynı şekilde eşleşeceği anlamına gelir; Kayıp tutarlılığı ve çiftleşme{0}}döngüsü dayanıklılığındaki pratik farklılıklar, bağlayıcıda değil çoğunlukla bağlayıcıda ortaya çıkar. Bir proje spesifikasyonunda MTP denildiğinde, müşterinin özellikle ABD Conec markasını mı kastettiği veya kelimeyi herhangi bir MPO için gevşek bir şekilde mi kullandığının kontrol edilmesi gerekir, çünkü bu tek ayrım fiyat ve kaynak kullanımını değiştirir. Daha derin bir karşılaştırma için bkz.MPO ve MTP fiber kılavuzu.
MPO Adaptör Türleri
Lif sayısına göre: 8, 12, 16 ve 24
Bağdaştırıcıyı bağlayıcı formatı ve uygulamayla eşleştirin. Yaygın sayımlar ve göründükleri yerler:
- 8 ve 12 fiber:40G-SR4 ve 100G-SR4, genellikle 12-fiber MPO'nun içinde yer alan 8 fiber kullanır; tek modlu 400G-DR4 ayrıca bir MPO-12'de 8 fiber kullanır.
- 16 lif:400G-SR8 ve 800G çeşitleri, bir MPO-16'da 8'i verici ve 8'i alıcı olmak üzere 16 fiber kullanır.
- 24 lif:çok yüksek yoğunluk ve bazı eski 100G-SR10 bağlantıları için iki-satırlı bir biçim.
MPO-12 ve MPO-16 birbirinin yerine kullanılamaz. Yüksük genişliği ve anahtar bakımından farklılık gösterirler, bu nedenle adaptörün açıklığı da farklıdır. Satın almadan önce hem konektördeki hem de paneldeki sayıyı doğrulayın.Çoklu{0}} sayımlı MTP/MPO bağdaştırıcılarıStoklamayı kolaylaştırmak için kullanılabilir ancak adaptörün yine de gerçekte kullandığınız konektörle eşleşmesi gerekir.
Tek mod ve çoklu mod
MPO adaptörleri her ikisi için de gelir. Tekli mod (OS2), daha uzun erişime ve daha sıkı kayıp bütçelerine uygundur; çoklu mod (OM3, OM4, OM5), veri merkezi içindeki kısa-erişimli, yüksek-hızlı bağlantılara hakimdir. Fiber tipi, konektörün cilasını ve performans derecesini ve çoğunlukla da mahfazanın rengini belirler. Hangisini dağıtacağınıza hâlâ karar veriyorsanız, genel bakışımıztek modlu ve çok modlu fiberdeğiş tokuşları-ortaya koyar.
Renk kodu ve muhafaza
Renk yararlı bir ilk ipucudur. Aqua genellikle OM3 veya OM4'ü, macenta veya erika menekşe genellikle OM4'ü, limon yeşili OM5'i sinyal eder ve mavi veya yeşil, tekli mod için yaygındır. Ancak bu bir garanti değil, bir ipucudur çünkü üreticiler değişiklik gösterir ve UPC-ve-APC seçimi de gövde rengini etkiler. Yalnızca gövde rengini satın almak yerine fiber türü, polaritesi ve kalitesi için veri sayfasını okuyun. Renk kararınız gerçekten cama bağlıysaOM1 ila OM5 çoklu mod ailesiNotların uygulamalarla nasıl eşleştirildiğini açıklar.
Flanşlı ve flanşsız
Bu, performansa dayalı bir karardan ziyade panele{0}uygun bir karardır.
| Bakış açısı | Flanşlı | Flanşsız |
|---|---|---|
| Montaj | Metal bir panele-sabitlenmiş vida | Aletsiz-klipsle tutturun- |
| En iyi zaman | Sabit ODF veya yama panelleri, daha ağır kullanım, sık-yeniden yama yapma | Yüksek-yoğunluklu modüler paneller ve kasetler, hızlı montaj |
| Takas-edin | Daha güçlü tutuş, daha yavaş montaj | Montajı hızlıdır, tutma işlemi panel kesitine bağlıdır |
Adaptör sık sık kullanılan sabit bir metal çerçevede yaşıyorsa flanşlı daha güvenli bir seçimdir. Yoğun bir modüler paneli paketliyorsanız ve aletsiz-montaj istiyorsanız flanşsız olan genellikle kazanır.
MPO Adaptörleri Nerede Kullanılır?
Uygulamaları listelemek yerine bağlantı noktasına ve her biri için seçim notuna bakmak yardımcı olur.
Veri merkezleri.MPO adaptörleri yama panellerinde, kaset arka kısımlarında ve ana hat--ana hat bağlantılarında- bulunur. Tipik bir yol, yüksek-sayımı çalıştırırMPO ana hat veya yama kablosubir panele aktarır, ardından kasetler aracılığıyla LC dubleks bağlantı noktalarına dağıtır. Seçim notu: kasetin polarite tipini ve tuş yönünü eşleştirin, aksi takdirde koparma iletim ve alımı korumayacaktır.
Telekom ve ODF.MPO, optik dağıtım çerçevelerinde ve merkezi{0}}ofis yönlendirmesinde birçok fiberi kompakt panellerde birleştirir. Çerçeve stilleri arasında seçim yapıyorsanız karşılaştırmamızODF ve yama paneliher birinin sığacağı yeri kapsar.
Kasetler ve koparma.Çoğu kaset, arkada MPO adaptörlerini ve önde LC'yi kullanarak bir gövdeyi çift yönlü yama bağlantı noktalarına dönüştürür. Karma dağıtımlar için bkz.Yüksek yoğunluk için LC ve MTP/MPOve nerede
8-çekirdek SC-'den MTP/MPO'ya geçişmantıklı.
Yüksek-hızlı geçiş.Çift yönlüden paralel optiğe geçiş yapan MPO kablolama, örneğin . 400G-SR8'in fiziksel katmanını basitleştirirMPO-16 üzerinde 16 fiberIEEE 802.3'e göre. Önce 100G'lik bir adım atıyorsanız,
100G kablolama kılavuzuseçenekler arasında geziniyor.
Bir Bakışta Faydaları
| Fayda | Pratikte ne anlama geliyor? |
|---|---|
| Daha yüksek yoğunluk | Bir MPO arayüzü 8 ila 24 fiber taşıyarak raftaki kuplör ve adaptör sayısını azaltır |
| Temizleyici yönetimi | Daha az bağlantı noktası, daha az tıkanıklık ve daha iyi hava akışı anlamına gelir |
| Daha hızlı kurulum | Önceden-sonlandırılmış devreler ve kasetler,-sahada cilalama ve birleştirme işlemlerini atlar |
| Daha kolay yükseltmeler | Planlanmış bir MPO omurgası daha sonra-kasetlere, aralara veya doğrudan paralel optiklere yeniden ev sahipliği yapabilir |
| Yüksek-hıza hazır | 40G, 100G ve 400G paralel alıcı-vericiler için yerel uyum |
MPO Adaptörü Nasıl Seçilir: 6 Adımlı Bir Çerçeve?
Şekle göre seçim yapmak yerine kanal boyunca aşağıdaki sırayla çalışın:
- Bağlantı türünü onaylayın.Bu doğrudan bir MPO--MPO bağlantısı mı, yoksa LC'ye giden bir MPO ana besleme kaseti mi?
- Alıcı-verici arayüzünü onaylayın.Fiber sayısına ve konnektöre dikkat edin, örneğin 8 fiberde 100G-SR4 veya 16 fiberde ve genellikle APC'de 400G-SR8.
- Gövde lif sayısını doğrulayın.MPO-8, 12, 16 veya 24; adaptörün buna uyması gerekir.
- Kaseti doğrudan mı doğrulayın.Kasetler sizin için polarite eşlemesini ayarlar. Doğrudan bağlantı, kutupları gövdeye ve ara kablolara aktarır, böylece sorumluluğu kendiniz üstlenirsiniz.
- Anahtar yönünü ve muhafazasını onaylayın.Yönteminiz için kama-yukarıdan kama-aşağıya veya kama-yukarıdan kama-yukarıya kadar ve paneliniz için flanşlı veya flanşsız.
- Kayıp bütçesini ve temizliği onaylayın.Bağlantı bütçenizin ihtiyaç duyduğu ekleme{0}}kayıp derecesini seçin ve birleştirme işleminden önce incelemeyi ve temizlemeyi planlayın.
1'den 5'e kadar olan adımlar size birden fazla stok sayımı bırakıyorsa, çoklu-formatlı bir adaptör rafı basitleştirebilir, ancak bu adımların gerçekten halledilmesinden sonra.
Örnek: Veri Merkezi Bağlantı Paneli için Adaptör Seçme
Diyelim ki 24-fiberli bir OM4 MPO hattını 1U panele yerleştiriyorsunuz ve bunu 100G-SR4 anahtarlar için LC duplex'e ayırıyorsunuz. Ana hat konnektörleri dişidir ve kaset MPO konnektörleri erkektir, dolayısıyla standart bir MPO adaptörü cinsiyet çatışması olmadan bunları eşleştirir. Yöntem B'yi standartlaştırdınız, dolayısıyla kasetler ve devre B Tipidir ve konektörler anahtara-yukarıdan-yukarıya doğru buluşur; adaptörün bu yönlendirmeyi ve kasetin kullandığı fiber sayımı biçimini desteklemesi yeterlidir. Panelin tasarımı yoğun bir geçmeli tasarım olduğu için flanşsız adaptörleri, fiber OM4 olduğu için su muhafazasını ve kanal zaten bütçesini iki kaset bağlantısına harcadığı için düşük kayıplı bir kaliteyi seçersiniz. Yama yapmadan önce her halkayı incelersiniz. Bunların hiçbiri egzotik değil, ancak polarite kontrolünü atlayın ve tüm panel sessizce iletime iletsin.
RFQ için MPO Adaptör Spesifikasyonu Kontrol Listesi
Bir fiyat teklifi isteği gönderdiğinizde tedarikçiye şu ayrıntıları verin, böylece doğru parça ilk seferde gönderilir:
- Fiber sayısı: 8F, 12F, 16F veya 24F
- Fiber türü: tek modlu (OS2) veya çoklu mod (OM3, OM4, OM5)
- Polarite türü: A, B veya C
- Anahtar yönü: tuş-yukarıdan tuşa-aşağıya veya tuş-yukarıdan tuşa-yukarıya
- Bağlantıda kullanılan bağlayıcı cinsiyeti
- Muhafaza: flanşlı veya flanşsız
- Renk ve gövde malzemesi
- Çalışma sıcaklığı aralığı
- Ekleme-kayıp derecesi veya bağlantı-bütçe hedefi
- Toz kapakları ve adaptör plakası veya panel kesme uyumluluğu
- RoHS gibi uyumluluk artı bir test raporu
Bu listenin yanında yer alan kısa bir kablolama şeması, ileri ve geri hareketlerin çoğunu-kaldırıyor-.
Çiftleştirmeden Önce İnceleyin ve Temizleyin
Bir MPO yüksüğü, birçok uç yüzü tek bir yüzeyde toplar, böylece tek bir nokta birden fazla kanalı kapatabilir. 16 ve 24 fiberli yüksüklerde, fiberler arasındaki yükseklik değişimi tekdüze temizliği zorlaştırır, bu nedenle kural kontrol etmek, temizlemek ve daha sonra tekrar kontrol etmektir. Kirlenme, yoğun bir panelde daha yüksek ekleme kaybı, daha yüksek yansıma ve izlenmesi yavaş olan aralıklı bağlantılar olarak ortaya çıkar. Uygun MPO inceleme ve temizleme araçlarını kullanın ve sese uyunson-yüz inceleme uygulamasıher eşten önce. hakkındaki notlarımız
MPO atlama tellerini kullanmailk etapta ön yüzleri temiz tutan-günlük-bakımı kapsar.
Yaygın Hatalar ve Maliyetleri
- Polariteyi göz ardı etmek.Parçalar uyuyor ancak iletim, iletim üzerine düşüyor. Bağlantı karanlıktır ve fiziksel olarak doğru görünen bir bağlantının izini sürmek için zaman kaybedersiniz.
- MPO ve MTP'ye kalite açısından aynı muamele edilmesi.Her ikisi de eştir, ancak kayıp ve dayanıklılık farklıdır. Eşitliğin sıkı bağlantı bütçesini sessizce alt üst edebileceğini varsayarsak.
- Yalnızca renk üzerinden satın alma.Aqua, dereceyi, polariteyi veya cilayı onaylamaz. Veri sayfası öyle.
- Cinsiyeti unutmak.İki sabitlenmiş veya iki sabitlenmemiş konektör hizalanmayacaktır ve bunları zorlamak uç yüzleri çizebilir.
- Yükseltme planı yok.Yalnızca bugün için seçilen bir adaptör ve devre daha sonra-400G veya 800G'ye temiz bir şekilde yeniden bağlanamayabilir.
MPO Adaptörleri Hakkında SSS
S: Bir MPO adaptörü gerçekte ne işe yarar?
C: İki MPO konektörünü birleştirir ve onları hizalı tutar, böylece tüm fiber sırası tek bir kompakt arayüz üzerinden aynı anda eşleşir.
S: Adaptör konektörle aynı mı?
C: Hayır. Konektör kabloya takılıdır ve adaptör, iki konektörün eşleşmesini sağlayan paneldeki bağlantı parçasıdır.
S: Tip A'yı mı yoksa Tip B'yi mi kullanmalıyım?
C: Bu, kanalın tamamına bağlıdır. Tip B, doğrudan paralel optikler için yaygındır çünkü aynı bağlantı kabloları her iki uçta da çalışır. A Tipi, kaset-tabanlı yapısal kablolamada yaygındır. Bir kez karar verin ve bunu baştan sona tutarlı tutun.
S: Bir adaptör hem MPO-12'ye hem de MPO-24'e hizmet edebilir mi?
C: Hayır. Yüksük genişliği ve anahtar farklıdır, dolayısıyla adaptörün açıklığı sayıma-özeldir. Bazı bağdaştırıcılar çeşitli sayım sürümleriyle sunulur, ancak her sürüm yine de tek bir biçimle eşleşir.
S: Bir teknik özellik veya fotoğraftan yukarı veya aşağı-yukarıyı veya aşağıyı-nasıl okuyabilirim?
C: Konektör gövdesindeki anahtar tırnağını bulun. İki eşleştirilmiş bağlayıcının yukarıdan-aşağıya-aşağıya mı yoksa yukarıdan{3}}yukarıya- mı buluşacağı, doğrudan kutup türüne bağlanan düz ve ters eşlemeyi gösterir.
S: Tek modlu ve çok modlu adaptörler yalnızca farklı renkler midir?
C: Hayır. Fiber türü yalnızca rengi değil, cilayı, kaliteyi ve toleransları da etkiler. Tüm spesifikasyonu onaylayın.
S: 400G veya 800G için hangi MPO adaptörüne ihtiyacım var?
C: Bu paralel optikler, sıklıkla APC ile birlikte 16 fiberli MPO-16 kullanır. Bağdaştırıcıyı bu sayı ve anahtarla eşleştirin.
S: Tedarikçinin adaptörünün iyi olduğunu nasıl bilebilirim?
C: Fiber türü, polarite, cinsiyet, muhafaza, ekleme-kayıp derecesi ve bir test raporu isteyin, ardından uyumlu olup olmadığını ve bağlantı bütçenizi karşılayıp karşılamadığını kontrol edin.
S: Adaptörlerin yanında ne sipariş etmeliyim?
C: Genellikle ana hat ve yama kabloları, kasetler, adaptör plakası veya paneli ve toz kapakları, hepsi aynı kutup ve anahtar şemasıyla eşleşir.
Çözüm
MPO bağdaştırıcısı, çok büyük bir işi olan küçük bir parçadır: iki çoklu-fiber konektörün, bağlantının ilk seferde çalışabilmesi için hizalı tutulması. Fiber sayısını, polariteyi, cinsiyeti, fiber tipini ve mahfazayı doğru şekilde alın ve görünüşe göre satın almak yerine bunları arayüz ve polarite standartlarına göre doğrulayın. Bir MPO/MTP projesinin kapsamını belirliyorsanız tedarikçinize fiber sayısını, polarite tipini, anahtar yönünü, mahfaza stilini ve kablolama şemasını önceden gönderin. Bu sağa giden en hızlı yoldurMPO adaptörüve ağınız için eşleşen kablo düzenekleri.
