BirFC fiber konektörüSC veya LC konektörü gibi içeri itmek yerine adaptöre veya ekipman bağlantı noktasına vidalanan yuvarlak, dişli bir fiber optik konektördür. İsim genellikle şöyle okunurYüksük Konektörüve tüm tasarım tek bir şeyi iyi yapmak için var: ekipman tutulduğunda, hareket ettirildiğinde veya titreşime maruz kaldığında sabit kalan, tekrarlanabilir bir optik bağlantı sağlamak.
Rolün ait olduğu yeni-yoğunluklu ağlar - için FC artık varsayılan seçenek değilLC konnektörleri. Ancak optik test cihazlarında, eski telekomünikasyon ve iletim altyapısının bazı kısımlarında ve lazer, sensör ve polarizasyon-bakımı (PM) fiber sistemlerinde hala yaygındır. Bu kılavuz, FC'nin nasıl çalıştığını, FC/PC, FC/UPC ve FC/APC'nin nasıl farklılaştığını, FC'nin bugün hala belirtildiği yerleri ve doğru FC'nin nasıl seçileceğini kapsar.bağlayıcıbir proje için yama kablosu, pigtail veya adaptör.

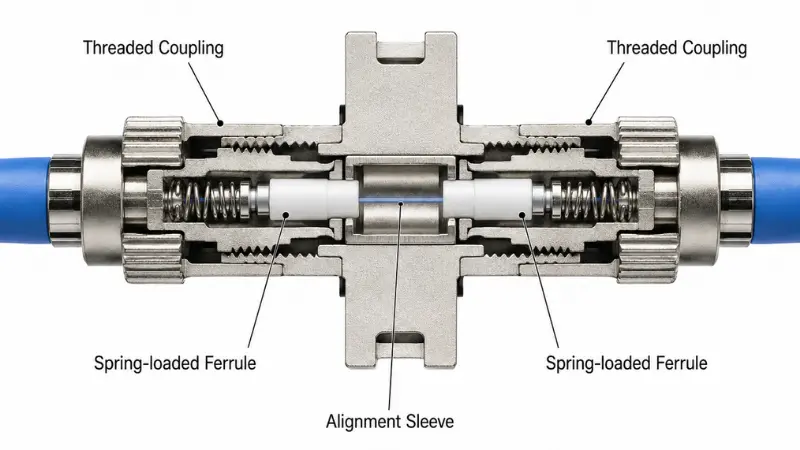

FC Fiber Konektörü Nasıl Çalışır?

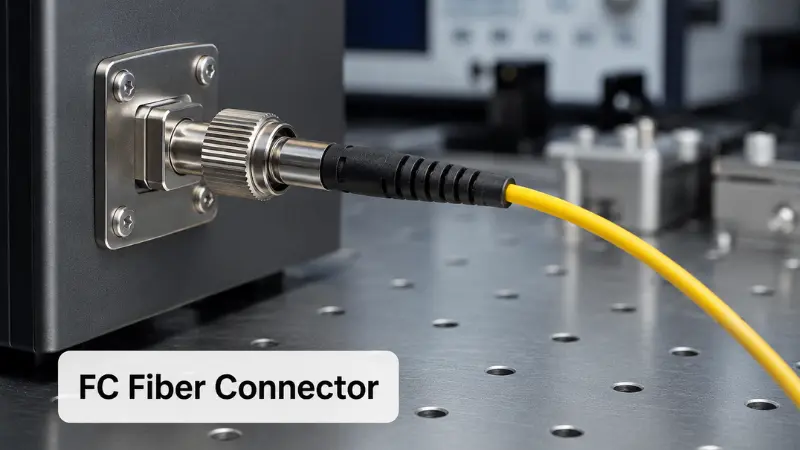

FC konektörü, bir adaptöre veya cihaz bağlantı noktasına kilitlemek için dişli bir bağlantı somunu kullanır. Somun sıkıldığında, yay-yüklü halka, eşleşen halkayla temas edecek şekilde itilir ve iki fiber uç yüzü sıralanarak ışığın düşük kayıpla geçebilmesi sağlanır. Arayüz boyutları uluslararası olarak tanımlanmıştır.IEC 61754-132,5 mm'lik bir yüksük ve dişli, yaylı-bağlantı etrafındaki FC konnektör ailesini belirtir.
Dişli Kaplin Mekanizması
Vidalı bağlantı-bağlayıcının imza özelliğidir. Yerine tıklamak yerine, konnektör yerine oturana kadar somunu döndürürsünüz. Bunun getirisi mekanik stabilitedir: Bağlantı kazara çekilmelere karşı dayanıklıdır ve titreşim altında hizasını korur; bu da test tezgahlarının ve cihaz bağlantı noktalarının tam olarak ihtiyaç duyduğu şeydir.
Bunun takası-hızdır. Her bağlantının iş parçacığı oluşturma ve iş parçacığının çözülmesi, SC veya LC'nin itme-çekme işleminden daha yavaştır, dolayısıyla FC, sık sık yeniden yama yapılan yoğun bir bağlantı paneli için nadiren doğru araç olur-. Bağlantının bir kez kurulduğu ve güvenilir kalmasının beklendiği yerde yerini alır.
Yüksük, Anahtar ve Önemli Parçalar
Ana parçaları bilmek, hem belirlemeyi hem de sorun gidermeyi kolaylaştırır:
- Başlık- genellikle fiberi uç yüzde tutan ve merkezleyen 2,5 mm'lik seramik (zirkonya) bir silindirdir; SC ve ST yüksüklerle aynı nominal boyuttadır.
- Kaplin somunu- adaptöre takılan ve temas kuvveti uygulayan dönen metal bilezik.
- Hizalama anahtarı- konnektör gövdesi üzerinde yönlendirmeyi ayarlayan ve yüksüğün eşleşen uç yüze doğru dönmesini durduran küçük bir erkek anahtar.
- Konektör gövdesi ve önyükleme- her şeyi bir arada tutan mahfaza ve ayrıca fiberi çıktığı yerde koruyan gerilim azaltıcı- bot.
- Adaptör manşonuFC adaptörünün içinde -, ayrık bir hizalama manşonu her iki halkayı da alır ve bunları hizalar.
Hizalama önemlidir, çünkü kötü oturtulmuş veya çapraz{0}}kamalanmış bir konektör, ekleme kaybını ve geri dönüş kaybını artırır ve bir yüksüğü eşine doğru zorlamak veya bükmek, bağlantı parçasını çizebilircilalı uç yüz. Anahtarlama, dönme konumunun performansı doğrudan etkilediği açılı (APC) konektörlerde özellikle önemlidir.

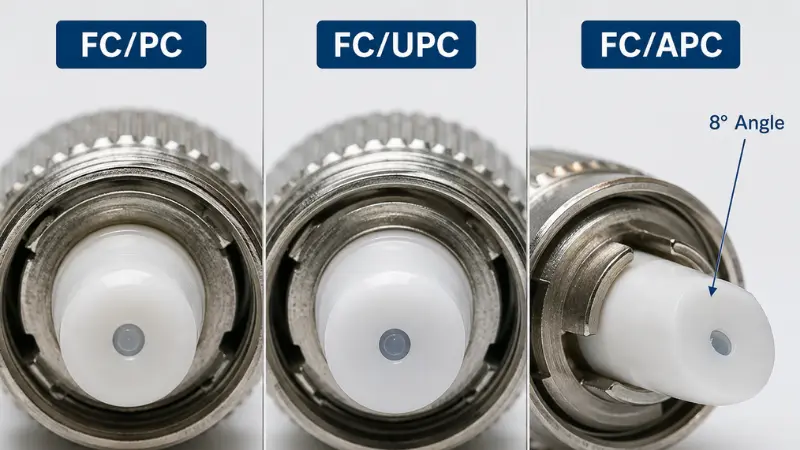

FC Konnektör Lehçe Türleri: PC, UPC ve APC
FC konektörleri farklı uç-yüz cilalarıyla birlikte gelir ve yansıma ve ekleme kaybına neden olan esas olarak konektör gövdesi - değil cila -'dir. Bu bölümden bir şeyi hatırlarsanız parça numarasındaki üç-harfli son eki hatırlayın. Tüm bağlayıcı ailelerine daha derinlemesine bakmak için kılavuzumuza bakın.PC, UPC ve APC cilası.
FC/PC (Fiziksel Temas)
PC, fiber çekirdeklerin hafif yay basıncı altında temas ettiği orijinal kubbeli ciladır. İşe yarıyor ancak yansıtma performansı yeni cilaların gerisinde kalıyor, bu nedenle yeni tek-modlu projelerde nadiren belirtiliyor ve artık çoğunlukla eski ekipmanlarda görünüyor.
FC/UPC (Ultra Fiziksel Temas)
UPC, PC'nin daha hassas ve daha sıkı kontrol edilen bir versiyonudur. Düşük ekleme kaybı ve sağlam geri dönüş kaybı sağlar ve düz bir fiziksel-temas cilasına ihtiyaç duyan genel tek-modlu bağlantılar, laboratuvar bağlantıları ve ekipman arayüzleri için pratik varsayılandır. UPC parçaları genellikle mavi çizmelerle işaretlenir, ancak renk kodları üreticiye göre değişebilir.
FC/APC (Açılı Fiziksel Temas)
APC, uç yüzü bir - açıyla parlatır; standartlaştırılmış değer 8 derecedir -, dolayısıyla yansıyan ışık doğrudan kaynağa doğru geri dönmek yerine kaplamaya yönlendirilir. Bu, geri yansımayı önemli ölçüde azaltır; bu nedenle APC, yansıyan ışığa duyarlı sistemler için seçilir: CATV ve analog video, PON ve FTTH beslemeleri, lazer kaynakları ve hassas ölçüm. APC parçaları genellikle yeşil çizmeler taşır.
APC konnektörleri yalnızca aynı anahtarı paylaşan APC konnektörleriyle eşleşmelidir. Bir APC yüzünü bir UPC veya PC yüzüne doğru zorlamak yüksek kayıplara neden olur ve her iki uç yüze de kalıcı olarak zarar verebilir.
Bir Bakışta PC vs UPC vs APC
| Lehçe | Uç yüz | Tipik geri dönüş kaybı | Ortak renk | Şunun için en iyisi: |
|---|---|---|---|---|
| bilgisayar | Hafif kubbeli | 40 dB'den büyük veya eşit | - | Eski ekipman, eski bağlantılar |
| UPC | Kubbeli, daha ince cila | 50 dB'den büyük veya eşit | Mavi | Genel tek-mod, laboratuvar ve ekipman bağlantı noktaları |
| APC | 8 derece açılı | 60 dB'den büyük veya eşit | Yeşil | CATV, PON/FTTH, lazerler, hassas test |
Yukarıdaki getiri{0}}kayıp rakamları, aşağıdakiler gibi uluslararası performans standartlarında yaygın olarak bahsedilen seviyeleri yansıtmaktadır:IEC 61753ve tedarikçi veri sayfalarında; Sipariş ettiğiniz parçalar için her zaman kesin notu test raporuna göre onaylayın.

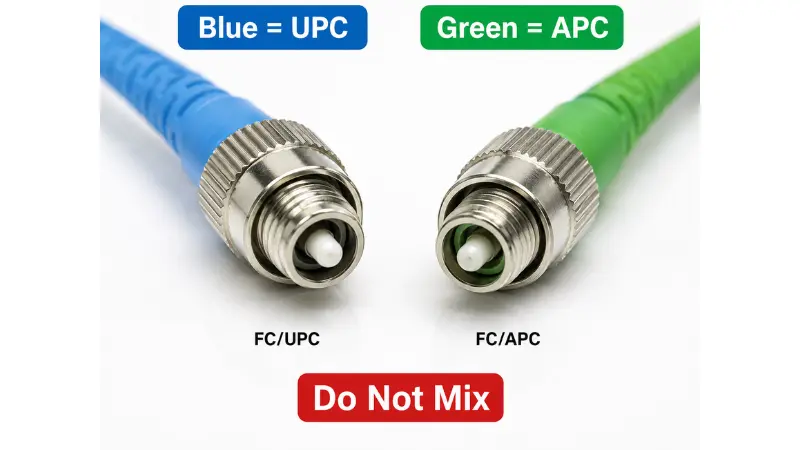

FC/APC ve FC/UPC'yi Nasıl Ayırırsınız?
Uygulamada cilalamayı genellikle dört şekilde tanımlayabilirsiniz: önyükleme rengi (APC için yeşil, UPC için mavi), yüksük ucundaki görünür açı, sipariş spesifikasyonu veya etiketi üzerindeki son ek (FC/APC vs FC/UPC) ve ekipman bağlantı noktası üzerindeki işaret. Şüpheye düştüğünüzde, görünüşe göre karar vermek yerine ilk olarak bağlantı noktası etiketini kontrol edin - bu, APC/UPC uyumsuzluğunu önlemenin en kolay yoludur.

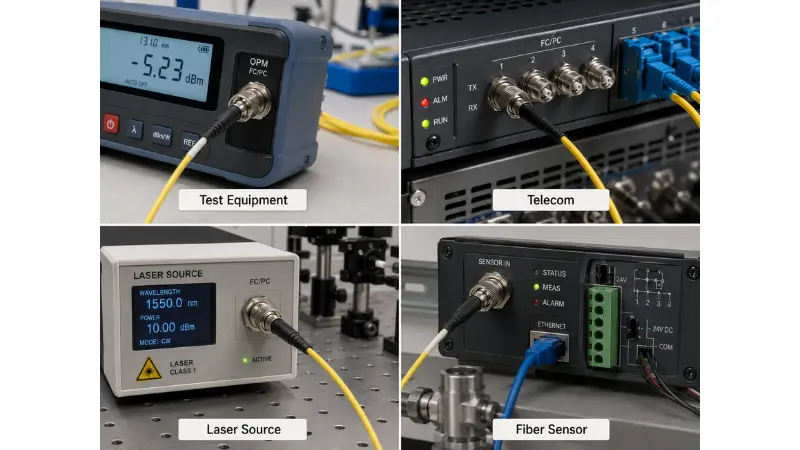

FC Fiber Konektörler Bugün Hala Nerede Kullanılıyor?
LC'den önce gelen herhangi bir konektör için adil bir soru, bunun eski olup olmadığıdır. FC, - değil, yalnızca kararlılığının daha yavaş bağlantıya değer olduğu yerleri daralttı.

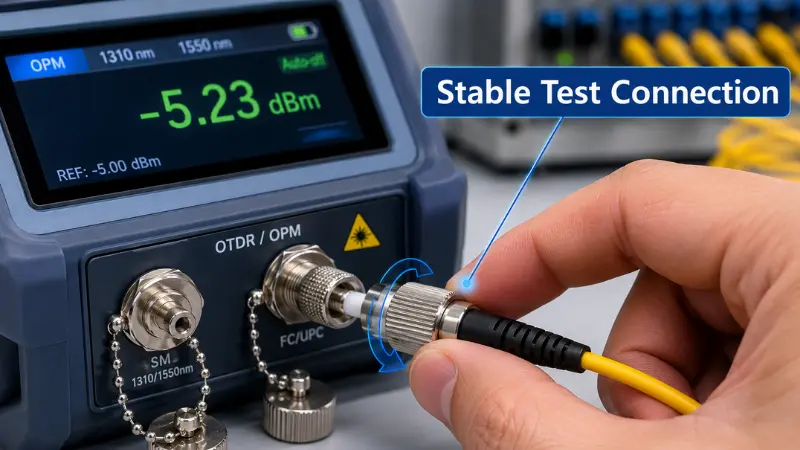

Test ve Ölçüm Ekipmanları
FC, optik güç ölçerler, ışık kaynakları, OTDR'ler ve optik spektrum analizörlerinin yanı sıra referans-sınıf test kablolarında da tanıdık bir görüntüdür. Dişli bağlantı sabit, tekrarlanabilir bir kontağı tutar ve bu da birçok bağlantı/bağlantı kesme döngüsünde ölçümlerin tutarlı kalmasını sağlar - gevşek bir bağlantı noktasının okumayı çarpıtabileceği durumlarda gerçek bir avantajdır.
Telekom ve İletim Sistemleri
Bazı telekom ve ulaşım ekipmanları, özellikle de eski platformlar, FC limanlarının etrafına inşa edilmiştir ve hala bunları kullanmaktadır. Yeni yapılar doğru yöneliyorSC konnektörlerierişim ağlarında ve ekipmandaki LC'de, ancak FC'nin yine de mevcut bir kasa veya dağıtım çerçevesiyle eşleşmesi gerekebilir.
Lazerler, Sensörler ve PM Fiber
Lazer cihazları, fiber sensörler, araştırma kurulumları ve PM fiber düzenekleri sıklıkla FC kullanır çünkü mekanik stabilite ve hassas, tekrarlanabilir hizalama, bağlantı hızından daha önemlidir. Bu sistemlerde küçük miktarlardaki geri yansıma bile kaynağın istikrarını bozabilir veya ölçümü bozabilir; dolayısıyla FC/APC burada yaygındır.
Endüstriyel ve Yüksek-Titreşimli Ortamlar
Kaplin dişli olduğundan FC, titreşime veya harekete maruz kalan bağlantılara uygundur. Uygunluk, yalnızca konnektöre değil, hâlâ tam montaja ({1}} gerilim gidermeye, adaptör kalitesine ve kuruluma ({2}}) bağlıdır.

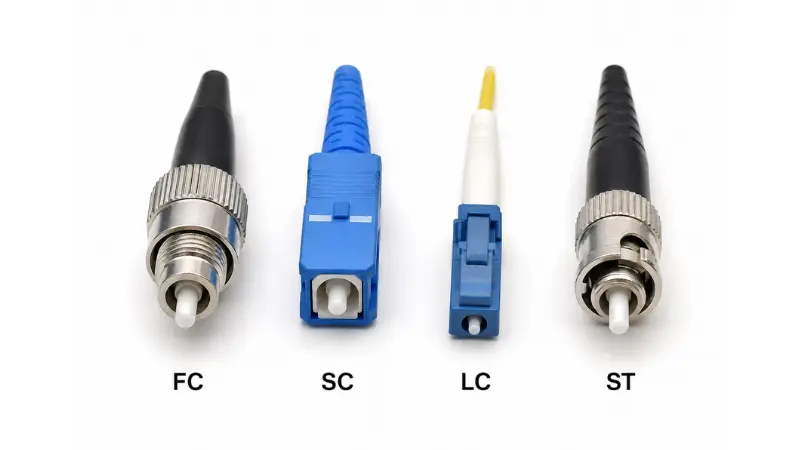

FC vs SC vs LC vs ST Konektörleri
FC birçok seçenek arasında bir tanesidir. Diğer ana akım konnektörlerle karşılaştırıldığında karar daha net hale gelir.
| Bağlayıcı | Kilitleme | Başlık | Tipik kullanım | Kuvvet | Sınırlama |
|---|---|---|---|---|---|
| FC | Dişli vida | 2,5 mm | Test ekipmanı, telekom, lazerler, PM fiber | Sağlam, titreşime-dayanıklı | Bağlanmak daha yavaş |
| SC | İt{0}}çek | 2,5 mm | FTTH, telekom, patch paneller | Kullanımı kolay, geniş stoklu | LC'den daha büyük |
| LC | Mandalı it-çek | 1,25mm | Veri merkezleri, alıcı-vericiler, yüksek yoğunluk | Kompakt, yüksek yoğunluklu | Küçük mandalın yanlış kullanılması daha kolaydır |
| ST | Bayonet çevirmeli-kilit | 2,5 mm | Eski çoklu mod | Basit çevirmeli-kilit | Yeni yapılarda nadir |
Hangi Konektörü Seçmelisiniz?
- FC'yi seçintest cihazlarının kablolamasını yaparken, eski FC ekipmanlarını eşleştirirken veya kararlı hizalamanın hızı geride bıraktığı lazer/sensör/PM bağlantıları oluştururken.
- LC'yi seçinalıcı-vericiler için veyüksek-yoğunluklu kablolama1,25 mm'lik halkanın bağlantı noktası yoğunluğunu kabaca iki katına çıkardığı yer.
- SC'yi seçinSC/APC'nin geniş çapta konuşlandırıldığı ve sahada sonlandırılmasının kolay olduğu FTTH ve erişim ağları için.
- SeçmekSTesas olarak mevcut çok modlu bir tesise uyum sağlamak için; yeni işler için nadiren tercih edilir.
Özellikle iki adet 2,5 mm'lik vidaya karşı-itmeli-seçenekleri tartıyorsanız,SC ve FC konnektörleri arasındaki farklartakasların daha da derinlerine iner-.
FC Konnektör Seçim Matrisi
Hızlı başvuru için, seçimin genellikle uygulamaya göre nasıl gerçekleştiğini burada bulabilirsiniz:
| Başvuru | Her zamanki seçim | Neden |
|---|---|---|
| Optik test cihazı | FC/UPC veya FC/APC | Bağlantı noktasını ve yansıma gereksinimini eşleştirin |
| CATV / analog optik bağlantı | FC/APC | Düşük arka yansıma sinyal kalitesini korur |
| Lazer kaynağı / PM fiber | FC/APC | Yansıma hassasiyeti ve kararlı hizalama |
| Eski telekom bağlantı noktası | Mevcut FC tipiyle eşleştirin | Kurulu ekipmanla uyumluluk |
| Yüksek-yoğunluklu veri merkezi | Genellikle LC | FC daha hantaldır ve yama yapılması daha yavaştır |
| FTTH / erişim ağı | Genellikle SC/APC | Standart saha dağıtımı |
FC Konnektörlerin Avantajları ve Sınırlamaları
Dürüst özet: FC istikrar için rahatlığı tercih ediyor. Bu bazı yerlerde iyi, bazı yerlerde ise kötü bir anlaşmadır.
FC'nin güçlü olduğu yer.Dişli kaplin kazara bağlantı kopmasına ve titreşime karşı dayanıklıdır, yüksük-ve-anahtar tasarımı tekrarlanabilir hizalamayı destekler ve konektör farklı geri dönüş-kayıp ihtiyaçlarına - uyacak şekilde hem UPC hem de APC'de mevcuttur ve bu nedenle test, lazer ve PM uygulamalarında varlığını sürdürür.
FC'nin yetersiz kaldığı yer.Bağlanması ve bağlantısını kesmesi SC veya LC'ye göre daha yavaştır, fiziksel olarak LC'den daha büyüktür ve bu nedenle yüksek{0}}yoğunluklu paneller için uygun değildir ve birleştirme sırasında daha fazla dikkat gerektirir: anahtar aynı hizada olmalı ve yüksük asla eşine karşı zorlanmamalı veya döndürülmemelidir.
FC Ne Zaman Kullanılmamalı?
Bağlantı noktası yoğunluğu veya yama hızı öncelikli olduğunda (LC'ye erişim), standart bir FTTH veya erişim ağı dağıtırken (SC/APC genellikle normdur) veya bağlantıdaki hiçbir şey aslında FC'nin iş parçacığı kararlılığını gerektirmediğinde FC'yi atlayın. Yoğun bir panelde FC'nin "güvenli olması için" seçilmesi genellikle yalnızca maliyeti artırır ve kurulumu yavaşlatır.

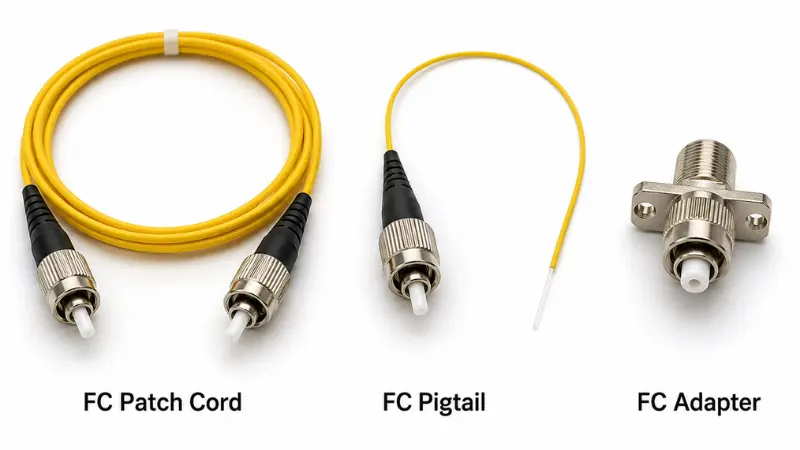

FC Yama Kablosu vs FC Pigtail vs FC Adaptör
Bu üç FC ürünü farklı sorunları çözüyor ve bunları karıştırmak yaygın bir sipariş hatasıdır:
- FC yama kablolarıher iki uçta da tamamlanır ve iki bağlantı noktasını doğrudan -, örneğin bir enstrümanı bir bağlantı paneline bağlar. Ceketler genellikle 2,0 mm veya 3,0 mm'dir.
- FC at kuyruklularıbir ucunda konnektör, diğer tarafında ise çıplak fiber bulunur ve bir kabloya veya tepsiye füzyonla-birleştirilmesi amaçlanır. Genellikle 0,9 mm sıkı-tamponlu fiber kullanırlar.
- FC adaptörleri(kuplörler), iki FC konektörünü bir hizalama manşonu aracılığıyla birleştiren dişi bölmedir; panellere, kutulara ve muhafazalara monte edilirler.
Doğru FC Fiber Konektörü Nasıl Seçilir?
FC konektörü, yama kablosu, pigtail veya adaptör sipariş etmeden önce bu beş şeyi onaylayın.
1. UPC veya APC
Düşük ekleme kaybının yeterli olduğu genel tek-modlu bağlantılar için FC/UPC'yi kullanın. Geri yansımanın önemli olduğu durumlarda - lazer, analog/CATV, PON ve hassas ölçümü kullanın. APC'yi asla UPC veya PC ile karıştırmayın.
2. Elyaf Tipi
Bağlantının olup olmadığını onaylayıntek-mod veya çoklu mod. Tek-modlu FC, telekomünikasyon, test ve uzun-mesafe optiklerinde normdur; multimode FC mevcuttur ancak yeni çalışmalarda çok daha az yaygındır.
3. Kablo Çapı
Kılıfı ve konnektörü kabloyla eşleştirin: Çoğu pigtail için 0,9 mm sıkı-tamponlu fiber ve yönlendirme ve dayanıklılığa bağlı olarak ara kablolar için 2,0 mm veya 3,0 mm kılıflar.
4. Adaptör ve Anahtar Uyumluluğu
Adaptör cila ve anahtarla eşleşmelidir. FC adaptörleri dar kamalı (genellikle NK / 2,0 mm olarak işaretlenir) ve geniş kamalı (WK / 2,14 mm) olarak gelir; dar anahtar günümüzde daha yaygındır. FC/APC için anahtar hizalaması kritik öneme sahiptir çünkü açısal konum performansı belirler - uyumsuz bir anahtar, uygun oturmayı veya yükseltme kaybını engelleyebilir.
5. Performans Gereksinimleri
Bağlayıcı adında durmayın. Bağlantının çalışıp çalışmadığına karar veren sayıları doğrulayın:
- Ekleme kaybı (IL)Eşleşen çiftten geçerken - ışık kaybedildi; daha düşük olması daha iyidir. Tipik ve maksimum değerleri isteyin.
- Geri dönüş kaybı (RL)- ışık kaynağa doğru geri yansıyor; daha yüksek dB daha iyidir ve APC'yi seçmenin ana nedeni budur.
- Çalışma dalga boyu- düzeneğin pencereniz için derecelendirildiğini onaylayın (örneğin tekli- modda 1310/1550 nm).
- Ceket, dayanıklılık ve çevre- kılıf derecelendirmesi (LSZH gibi), tak-döngüsü dayanıklılığı ve tüm dış mekan veya endüstriyel gereksinimler.
B2B siparişleri için tedarikçinin test raporları, özel uzunluklar, etiketleme ve paketleme sağlayabileceğinin teyit edilmesi de önemlidir.
Kaçınılması Gereken Yaygın Hatalar?
- APC ve UPC'yi karıştırma:Farklı uç{0}}yüz geometrileri, bunların eşleştirilmesinin yüksek kayıplara neden olacağı ve cilaya zarar verebileceği anlamına gelir. Tedarikte, FC hatalarının çoğu cila uyumsuzluğundan, kablo-çapı uyumsuzluğundan veya her FC adaptörünün birbiriyle değiştirilebilir olduğunu varsaymaktan kaynaklanır.
- Temizliğe önem vermemek:Toz, yağ ve çizikler kaybı artırır ve testin tekrarlanabilirliğini bozar. İnceleme veuç yüzü temizleyinher eşten önce, özellikle de enstrümanlarda.
- LC veya SC'nin daha iyi uyduğu yerde FC'yi kullanmak:Yüksek-yoğunluklu paneller genellikle LC'yi ister; FTTH genellikle SC/APC'yi ister. Dişli stabilitesi veya ekipman uyumluluğu için Reserve FC.
- Her iki uçtaki bağlantı noktalarını unutmak:Konektörün cihaza, adaptöre, panele veya alete uygun olması gerekir. FC ara kablolarını sipariş etmeden önce, bağlantının - her iki ucunu da kontrol edin ve görünüşe göre tahminde bulunmak yerine bağlantı noktası etiketini okuyun.
FC Fiber Konektör Satın Alma Kontrol Listesi
Sipariş vermeden önce bunları onaylayın:
- Konektör konfigürasyonu: FC'den FC'ye veya FC'den LC'ye veya FC'den SC'ye gibi bir hibrit
- Lehçe: UPC veya APC
- Fiber: tek-mod veya çoklu mod
- Kablo uzunluğu
- Kablo çapı: 0,9 mm, 2,0 mm veya 3,0 mm
- Ceket malzemesi ve derecelendirme
- Simpleks veya dubleksyapı
- Adaptör tipi, anahtar ve montaj stili
- Ekleme kaybı ve geri dönüş kaybı hedefleri
- Test raporu, etiketleme ve paketleme ihtiyaçları
B2B Alıcıları için Satınalma Notları
Proje siparişleri için katalog varsayılanları genellikle yeterli değildir. Kablo uzunluğu, kılıf malzemesi, kılıf rengi, cila, etiket formatı ve ambalajın tümü, parçaların belirli ölçekte ne kadar sorunsuz monte edildiğini etkiler - ve sahadaki önlenebilir FC sorunlarının çoğu cila uyumsuzluğuna, yanlış kablo çapına veya belirtilmemiş bir adaptör anahtarına dayanır. Bu ayrıntıları satın alma siparişine kaydedin ve test ekipmanını besleyen herhangi bir şey veya yansımaya duyarlı-bağlantılar hakkında-toplu test raporları isteyin.
SSS
S: Fiber konektörlerde FC ne anlama geliyor?
C: Genellikle Yüksük Konektörü - olarak okunur; dişli kaplinli ve standart parçalarda 2,5 mm'lik halkalı, yuvarlak-gövdeli bir fiber optik konektördür.
S: Ekipmanımın FC/UPC'ye mi yoksa FC/APC'ye mi ihtiyacı olduğunu nasıl bileceğim?
C: Bağlantı noktası etiketini ve mevcut bağlantı kablolarını kontrol edin. Yeşil botlar ve "APC" son eki açılı anlamına gelir; mavi botlar ve "UPC" düz temas anlamına gelir. Sistem lazerler, analog/CATV veya PON içeriyorsa büyük ihtimalle APC'dir. Emin olamadığınızda, varsaymak yerine önceden kurulu olanı eşleştirin.
S: FC/APC, FC/UPC'ye bağlanabilir mi?
C: Hayır. Uç-yüz geometrileri farklıdır, dolayısıyla bunların eşleştirilmesi yüksek ekleme kaybına neden olur ve her iki yüze de zarar verebilir. APC yalnızca APC ile eşleşir.
S: FC konektörü tek-modlu mu yoksa çok modlu mu?
C: Her ikisi de olabilir, ancak FC çoğunlukla tek-moddur ve test, telekom, lazer ve hassas optik bağlantılarda kullanılır. Multimode FC mevcuttur ancak yeni kurulumlarda nadirdir.
S: FC, LC'den daha mı iyi?
C: İkisi de evrensel olarak daha iyi değil. FC'nin dişli kaplini, test donanımına ve titreşime- eğilimli bağlantılara uygundur; LC'nin kompakt 1,25 mm'lik halkası, alıcı-vericilere ve yüksek-yoğunluklu panellere uygundur. Konektörü bağlantı noktası ve ortamla eşleştirin.
S: FC-LC'ye- ara kablo sipariş etmeden önce neyi kontrol etmeliyim?
C: Her iki uçtaki cilayı onaylayın (ve APC'yi UPC ile çaprazlamayın), fiber tipini, tek yönlü ve çift yönlü, kablo çapını ve kılıfını, uzunluğu ve IL/RL hedeflerini - doğrulayın, ardından her iki ekipman bağlantı noktasının gerçekten bu konnektörü ve cila türlerini kullandığını doğrulayın.
Çözüm
FC fiber konnektör, kararlı, tekrarlanabilir optik bağlantılar için tasarlanmış dişli bir konnektördür; bu, onu test cihazlarında, lazer ve sensör sistemlerinde ve LC ve SC yeni yüksek-yoğunluk ve erişim ağlarına hakim olsa bile mevcut ekipmanın FC bağlantı noktaları - çevresinde tasarlandığı her yerde uygun tutar. Bağlantı noktası, performans hedefi veya ortam özellikle bunu gerektirdiğinde FC'yi seçin; yoğunluk için LC'ye ve FTTH için SC/APC'ye ulaşın.
Sipariş vermeden önce çoğu sorunu önleyen hızlı kontrolleri gerçekleştirin: hem ekipman bağlantı noktalarını, cilasını (UPC veya APC), fiber tipini, kablo çapını ve adaptör anahtarını onaylayın ve besleme cihazları veya yansımaya{0}hassas bağlantılar hakkında bir test raporu isteyin. Bunları hemen ön plana çıkarmak, ekleme kaybını, geri dönüş kaybını ve yeniden işleme maliyetlerini düşük tutan şeydir.
