Tek Modlu ve Çok Modlu Fiber Karşılaştırması: 2026 Tam Kılavuz

Geçen ay Evolux'taki satış ekibimiz New Jersey'deki bir lojistik şirketinden acil bir telefon aldı. Lif seçimi konusunda acı verici-ve pahalı-bir dersi yeni tamamlamışlardı. 50.000 metrekarelik yeni depolarının tamamına OM3 çok modlu bağlantı kabloları ve pigtailler yerleştirdiler, ancak altı ay sonra WMS satıcılarının kurumsal veri merkezine 10 km'lik bağlantılara ihtiyaç duyduğunu keşfettiler. Düzeltme mi? Yüzlerce LC konektörü, SC bağdaştırıcısı ve önceden sonlandırılmış bağlantı kabloları- dahil olmak üzere 47.000 ABD doları değerindeki kabloları söküyoruz ve tekli modla baştan başlıyoruz.

Bu kılavuz aynı hatayı yapmamanız için mevcuttur.

12+ yıldır 50+ ülke için fiber optik konektörler, ara kablolar ve bağlantı çözümleri üreten Evolux Fiber'de, bu senaryonun sayısız kez gerçekleştiğine tanık olduk. Gerçek şu ki, tek modlu ve çok modlu fiber arasında seçim yapmak yalnızca kabloyla ilgili değildir-bu, seçiminizin optik bağlantıdaki her bileşeni nasıl etkilediğini anlamakla ilgilidir: konektörler, adaptörler, pigtailler, bağlantı kabloları ve ayırıcılar.

30 Saniyelik Cevap (Acelesi Olanlar İçin)

Hala okuyor musun? İyi. Daha derine inelim.

Temel Farkı Anlamak

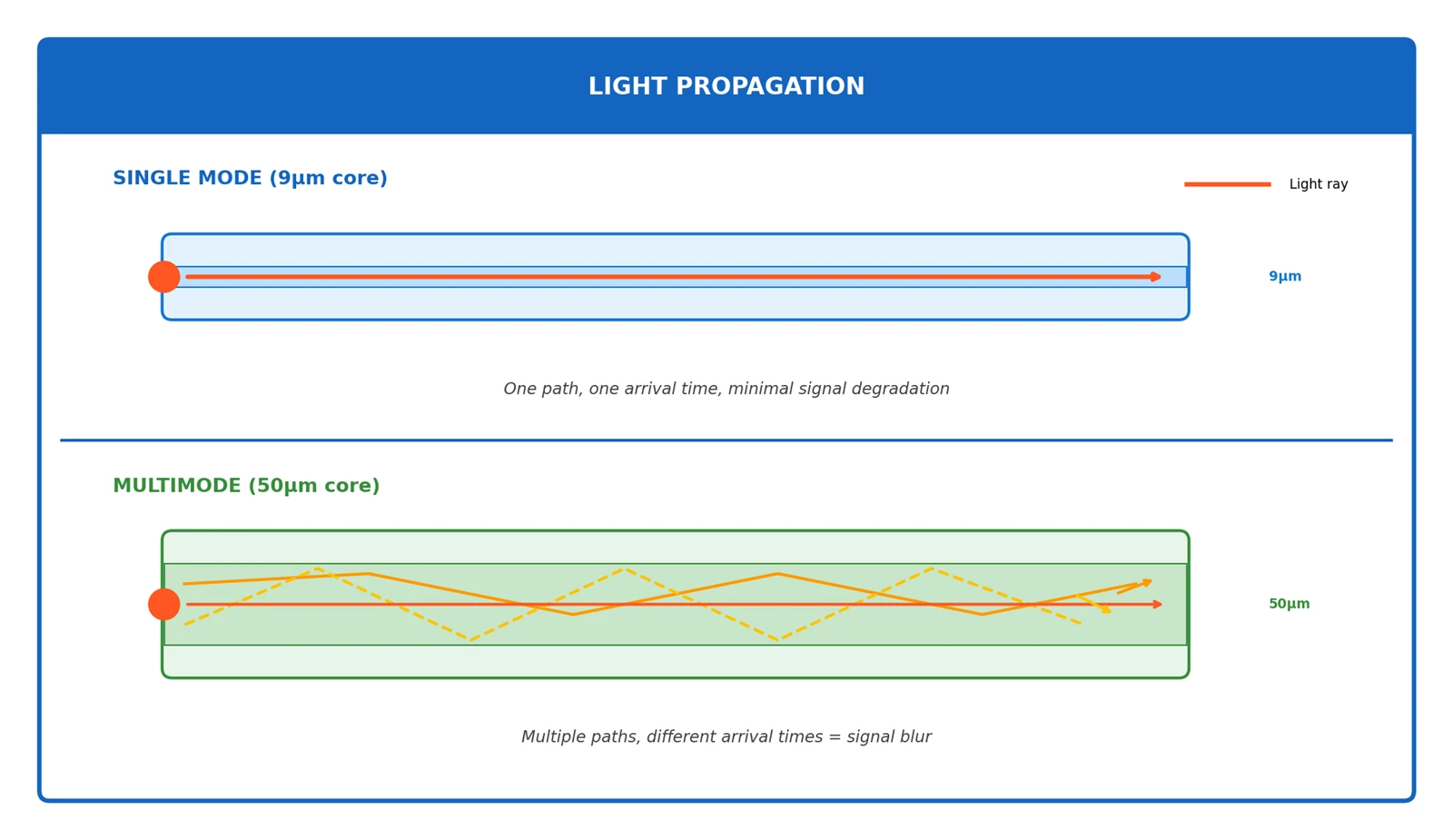

İşte gerçekten işe yarayan bir benzetme:

Tek modlu fiber keskin nişancı tüfeği gibidir-kesin bir ışın, uzaklara gider, hassas optikler gerektirir. 9 µm'lik çekirdek (insan saçının genişliğinin yaklaşık 1/10'u) yalnızca tek bir ışık yoluna izin vererek sinyalleri mesafe boyunca bozan "yankıları" ortadan kaldırır.

Çok modlu fiber av tüfeği gibidir-çoklu saçmalar (ışık modları) yayılır, yakın mesafede etkilidir, nişan alması daha kolaydır. 50 µm veya 62,5 µm çekirdek, ışığın yüzlerce farklı yolda sıçramasına izin verir; bu, kısa mesafeler için iyidir ancak mesafe arttıkça zamanlama sorunları (modal dağılım) yaratır.

Bu yalnızca akademik değildir-sinyalinizin ne kadar uzağa ve hangi hızda gidebileceğini doğrudan etkiler.

Fiber Türü Konektör Seçiminizi Nasıl Etkiler?

Çoğu kılavuzun size söylemediği şey şu: Tek modlu ve çok modlu fiberler fiziksel olarak aynı konektörleri kullanır-ancak performans gereksinimleri tamamen farklıdır.

Konektör Uyumluluk Matrisi

Kritik içgörü:Konektörler aynı görünse de, tek modlu konektörler gerektirirdaha sıkı toleranslar. 0,3 dB ekleme kaybına sahip bir bağlayıcı, çoklu mod için kabul edilebilir ancak uzun mesafeli tek modlu uygulamalarda bağlantı hatalarına neden olabilir.

Lehçe Türleri: APC ve UPC

Evolux İpucu:APC konnektörlerini asla UPC konnektörleriyle eşleştirmeyin-açılı halka her iki uca da zarar verir ve ciddi sinyal kaybına neden olur. BizimLC APC konnektörleriMaksimum geri dönüş kaybı için hassas 8 derece açılı cila özelliğine sahiptir.

Fiber Tipine Göre Patch Kablo Seçimi

Fiber optik patch kabloları sipariş ederken, fiber tipi her şeyi belirler:

Evolux Ürün İncelemesi:Bizimtek modlu ve çok modlu yama kabloları0,3 m'den 500 m'ye kadar uzunluklarda, dubleks, simpleks, zırhlı ve tek önyüklemeli konfigürasyonlarda mevcuttur. Tüm bağlantı kabloları sevkıyattan önce %100 optik teste tabi tutulur.

Aslında Önemli Olan Özellikler

Çekirdek ve Kaplama: Fiziksel Temel

Bu neden önemlidir:Bu 9 µm'lik küçük tek modlu çekirdek hem bir nimet hem de bir lanettir. Ekleme ve bağlantı sırasında lazer-hassas hizalama gerektirir (kurulum maliyetlerini artırır), ancak modal dağılımı neredeyse tamamen ortadan kaldırır.

Zayıflama: Kilometre Başına Sinyal Kaybı

Paket servis:1550 nm'de tekli mod kilometre başına yalnızca 0,22 dB kayıp-bu yaklaşık olarak14 kat daha az850nm'de çoklu moddan daha fazla. 10 km'lik bir koşuda, kullanılabilir sinyal ile statik arasındaki fark budur.

Bant Genişliği: Hız Tavanı

İşte satıcıların size söylemediği şeyler:OM5'in "28000 MHz·km" değeri kulağa etkileyici geliyor ancak bu yalnızca SWDM (Kısa Dalga Boyu Bölmeli Çoğullama) uygulamaları için önemlidir. Standart SR4 optikleri için OM5, OM4 ile aynı performansı gösterir.

MPO/MTP: Yüksek-Yoğunlukta Oyun Değiştirici

40G, 100G veya 400G çalıştıran veri merkezleri için konektör seçimi genellikle fiber türünden daha önemlidir. MPO/MTP konnektörleri, geleneksel LC/SC bağlantılarıyla mümkün olmayan paralel optiklere olanak tanır.

MPO/MTP Uygulamalarında Tek Mod ve Çoklu Mod Karşılaştırması

Buradaki takas-açıktır:

Tek moddaha az fiber kullanır ancak daha pahalı alıcı-vericiler kullanır

Çok modludaha fazla fiber kullanıyor ancak daha ucuz VCSEL-tabanlı alıcı-vericiler kullanıyor

MPO/MTP Polaritesi ve Cinsiyet

Birçok kurulumun yanlış gittiği yer burasıdır:

Evolux Uzmanlığı:BizimMTP/MPO bağlantı kablolarıA, B veya C Tipi polariteye sahip 8, 12 ve 24-fiber konfigürasyonları mevcuttur. Ayrıca paralel ve çift yönlü bağlantılar arasında geçiş için MTP--LC ara kabloları da sunuyoruz.

Gerçek-Dünya Matrisi

Kauçuğun yolla buluştuğu yer burasıdır. Yalnızca teknik özellik sayfası numaralarını değil, test edilen gerçek mesafeleri de derledim:

Ethernet Standartları Mesafe Karşılaştırması

*Mod koşullandırma yama kablosu gerektirir

Kritik içgörü:Hız arttıkça çok modlu mesafelerin nasıl önemli ölçüde azaldığına dikkat edin. 25G'de OM3'ün maksimum mesafesi yalnızca 70 metredir-bu, büyük bir veri merkezinde tek sıra raf için zar zor yeterlidir.

Maliyet Denklemi: Düşündüğünüzden Daha Karmaşık

Alıcı-Verici Fiyatlandırması (Q1 2025, Uyumlu Modüller)

40G anomalisi:40G tek modlu neden 8 kat daha pahalı? Dört lazer dalga boyu (LR4=4 x 1310nm CWDM) kullanırken, çok modlu SR4 ucuz VCSEL'lere sahip dört paralel fiber kullanır. Bu, çok modun kesinlikle maliyet açısından kazandığı tatlı noktadır.

Toplam Sahip Olma Maliyeti: 10 Yıllık Görünüm

2024 projesinden gerçek bir hesaplamayı paylaşayım:

Senaryo:500 düğümlü veri merkezi, ortalama bağlantı mesafesi 150m, bugün 10G, 5 yıl içinde 100G planlanıyor

"Bir dakika, çok modlu mod 185 bin dolar mı kazandı?"

O kadar hızlı değil. 15 yıla uzatıp 400G eklediğimizde ise şöyle oluyor:

Olay örgüsü:Yeniden kablolama yapılsa bile bu senaryoda çoklu mod hala kazanıyor. Ancak-ve bu çok önemlidir-400G bağlantılarınız 100 metreyi aştığı anda, önceki yatırımdan bağımsız olarak tekli mod zorunlu hale gelir.

Maliyet Konusunda Dürüst Tavsiyem

"2030'un ötesine geçmesi gereken bir altyapı inşa ediyorsanız, tek modlu prim masraf değil sigortadır."

Ağ endüstrisi açıkça tekli moda doğru ilerliyor. Intel'in Silicon Photonics'i, Broadcom'un 800G yol haritası ve hiper ölçekleyici mimarilerinin tümü tekli modu destekliyor. OM5'in çoklu modun ilgisini genişletmesi gerekiyordu, ancak benimsenme ılık oldu.

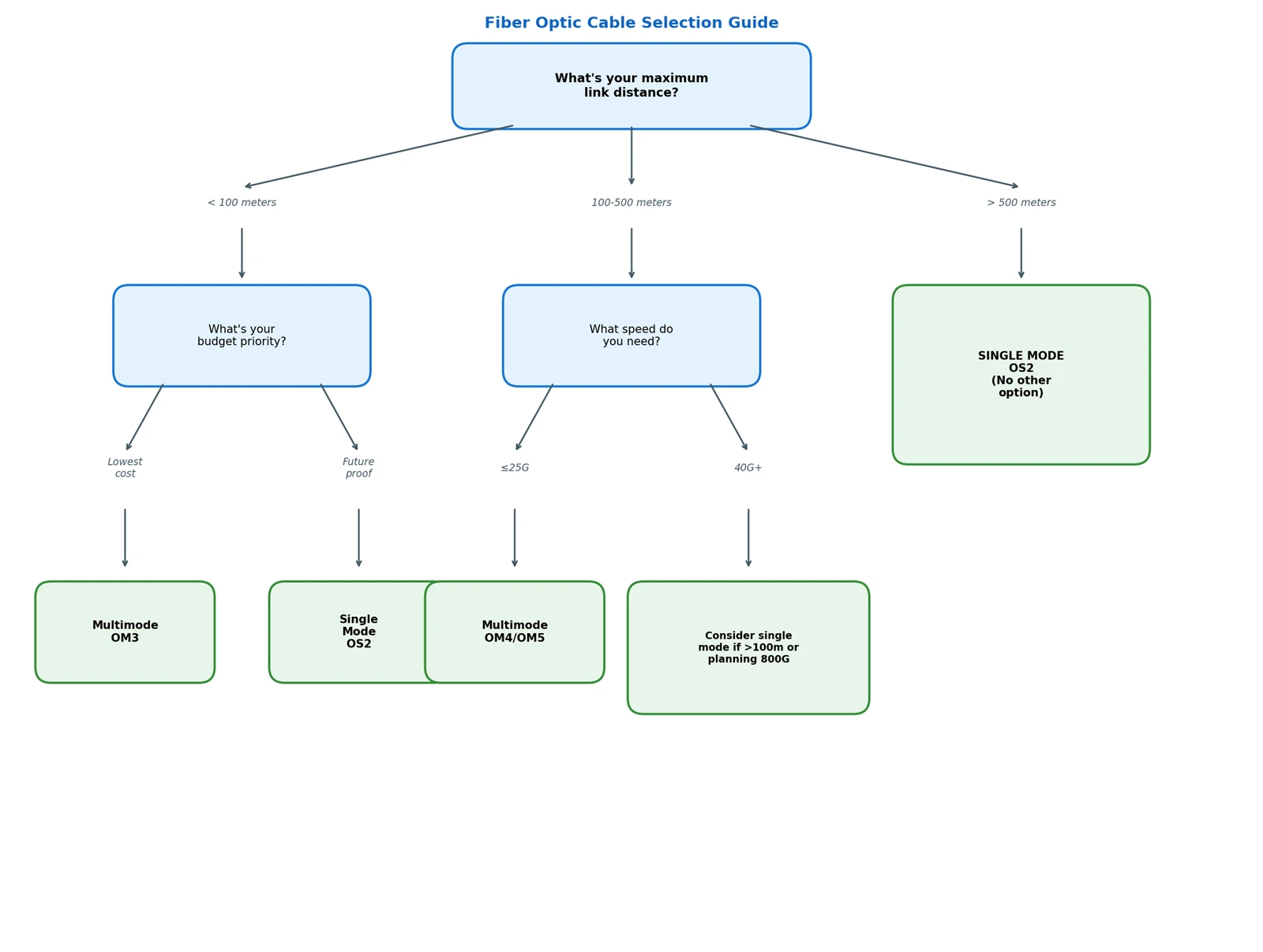

Karar Çerçevesi: Pratik Bir Akış Şeması

Gerçek-Dünya Örnek Olayları

Örnek Olay: E-Ticaret Gerçekleştirme Merkezi (Phoenix, AZ)

Meydan okumak:200.000 ft kare tesis, 3,000+ IoT cihazı, 40G omurga, aşırı sıcaklık değişimleri (depo bölümleri -20 derece dondurucudan 45 derece yükleme iskelesine kadar değişir)

İlk Plan:OM4 çoklu mod baştan sona

Ne oldu:-İklim-kontrol edilmeyen bölgelerdeki yaz sıcaklıkları beklenmedik sinyal bozulmasına neden oldu. Çoklu modun daha yüksek zayıflaması, ısının- neden olduğu konnektör genişlemesiyle birleştiğinde aralıklı arızalar oluştu.

Çözüm:İklim-kontrollü veri odası ara bağlantıları için karma dağıtım-OM4, sıcaklık-değişken bölgelerinden geçen tüm bağlantılar için tekli mod.

Ders: Sıcaklık toleransı önemlidir. Tekli modun daha düşük zayıflaması çevresel stres için daha fazla marj sağlar.

FTTH ve PON Ağları: Tek Modun Hakim Olduğu Yer

Fiber-e-eve-(FTTH) dağıtımlarında, tek modlu fiber,tek pratik seçim. İşte nedeni ve PLC ayırıcıların bunu nasıl ekonomik hale getirdiği:

FTTH Neden Tek Modlu Olmalı?

PLC Ayırıcı Seçim Kılavuzu

PLC (Düzlemsel Işık Dalgası Devresi) ayırıcıları, tek bir fiberden birden fazla aboneye hizmet vermek için optik sinyalleri böler:

Form Faktörü Seçenekleri:

Çıplak elyaf- Sokak dolaplarındaki ekleme tepsileri için

Mini modül- Kompakt, terminal kutuları için

ABS kutusu- Sağlam, dış mekan dağıtımı için

LGX kasetMerkezi ofisler için - Rafa-montaj

Raf montajı (1U/2U)- Yüksek-yoğunluklu ODF entegrasyonu

Evolux Çözümü:BizimPLC ayırıcılarMükemmel bir bütünlükle 1:2'den 1:64'e kadar destek oranları (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Vaka: Hastane Kampüsü Ağı (Boston, MA)

Meydan okumak:Ana hastane + 4 uydu binaları, 200 m'den 2,3 km'ye kadar mesafeler, ağ segmentasyonu gerektiren HIPAA uyumluluğu, PACS görüntüleme için planlanan 100G ile bugün 10G

Karar:Tüm binalar arası bağlantılar için tek modlu OS2-, binalar içindeki OM4

Temel Bilgi:CTO bana şöyle dedi: "Çoklu modu 400 metrelik en uzun bina bağlantısı için fiyatlandırdık. İşe yaradı. Daha sonra hukuk bize hasta veri bağlantılarının yedek yollar gerektirdiğini hatırlattı. Park yapısı boyunca yedek rotamız 600 metreydi. Tekli mod tek cevaptı."

Ders: Yalnızca ana rotaları değil, her zaman yedek yollarınızı haritalandırın.

Vaka: Finansal Ticaret Katı (Chicago, IL)

Meydan okumak:Ultra-düşük gecikme gereksinimleri (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Şaşırtıcı Seçim:OM4 çoklu mod

Muhakeme:50 m mesafelerde, çok modlu alıcı-vericilerin VCSEL lazerleri aslında tek modlu DFB lazerlerden daha hızlı yükselme sürelerine sahiptir. Gecikme farkı nanosaniyedir, ancak yüksek-frekanslı ticarette nanosaniyeler paradır.

Ders: Gecikme optimizasyonu bazen çok kısa ve çok hızlı bağlantılar için çoklu modu tercih eder.

Bilmeniz Gereken 2026 Teknoloji Trendleri

800G ve Ötesinin Yükselişi

IEEE 802.3df standardı (2024'te onaylanmıştır) şunları sunar:

800GBASE-SR8:Çok modlu, 8 şerit x 100G, OM4'te maksimum 50 m

800GBASE-DR8:Tek mod, 8 x 100G, 500m erişim

Çoklu modun 800G'de-yalnızca 50 metrede ödediği mesafe cezasına dikkat edin. Satır uzunlukları 30 m'yi aşan hiper ölçekli veri merkezleri için bu, neredeyse hiç marj bırakmaz.

Ortak-Paketlenmiş Optikler (CPO) ve Silikon Fotoniği

Intel, Broadcom ve AMD'nin tümü, doğası gereği tek modlu bir teknoloji olan-silikon fotoniğine güveniyor. CPO, optik alıcı-vericileri doğrudan anahtar ASIC'lerine entegre eder ve erken uygulamalar (2026-2027 arasında bekleniyor) yalnızca tek modludur.

Bu ne anlama geliyor:Yeni nesil ağ donanımı tek mod için optimize edilecektir. Çoklu mod ortadan kalkmıyor ancak onu geliştirmeye yönelik yatırımlar önemli ölçüde yavaşladı.

Bükülmeye-Duyarsız Fiber

Artık her iki fiber türünün de bükülmeye-duyarsız çeşitleri var (tekli mod için ITU-T G.657, çoklu mod için OM4-BI). Bunlar, yüksek yoğunluklu yama ortamları için hayati önem taşıyan sinyal kaybı- olmadan daha dar bükülme yarıçaplarını tolere eder.

Tavsiye:Yeni yüklemeler için daima bükülmeye-duyarsız fiberi belirtin. Maliyet primi ihmal edilebilir düzeydedir (<5%), and it dramatically simplifies cable management.

Kaçınılması Gereken Yaygın Hatalar

Hata 1: Mod Şartlandırma Olmadan Fiber Türlerini Karıştırma

Sorun:Birisi tek modlu bir alıcı-vericiyi çok modlu fibere (veya tam tersi) bağlayarak onun "sadece çalışmasını" bekler.

Gerçekte Ne Oluyor:1000BASE-LX optik ve mod koşullandırma ara kablosuyla 1G'de bu, 550 metreye kadar çalışabilir. 10G ve üzeri ise hiç çalışmıyor. Modal uyumsuzluk ciddi sinyal bozulmasına neden olur.

Kural:Açık bir mühendislik gerekçesi ve doğru koşullandırma kabloları olmadan fiber türlerini asla karıştırmayın.

Hata 2: Bağlayıcı Kalitesinin Göz ardı Edilmesi

Sorun:Ucuz konektörlerin kullanılması veya uygunsuz temizlik uygulamaları.

Matematik:Tek bir kirli konnektör 1-3 dB'lik kayıp yaratabilir. 100G'de 300 m'lik bir OM4 bağlantısında toplam kayıp bütçeniz yalnızca 2,6 dB civarındadır. Kötü bir konnektör ve bütçenizi aşıyorsunuz.

Kural:Kaliteli konektörlere yatırım yapın, her bağlantıdan önce temizleyin, fiber optik dürbünle inceleyin.

Fiber Sonlandırmada Pigtaillerin Rolü

Kalıcı fiber altyapısı kurulurken,at kuyrukluham kablo ile konnektörlü ekipman arasındaki köprüdür:

Pigtailler neden önemlidir:Fabrikada-sonlandırılmış pigtailler garantili optik performansa sahiptir (tipik olarak<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Evolux Ürün Grubu:Bizimfiber optik pigtaillerOS2 tek modlu veya OM1-OM5 çok modlu fiber ile LC, SC, FC ve ST yapılandırmalarıyla gelir. 0,9 mm sıkı tamponlu veya 12/24 fiber şerit formatlarında, uzunlukları 0,5 m'den 5 m'ye kadar mevcuttur.

Sektöre-Özel Fiber Seçimi

Farklı endüstrilerin, tek modlu ve çok modlu kararları etkileyen benzersiz gereksinimleri vardır:

Telekomünikasyon ve İSS'ler

Evolux Telekom Çözümleri:Dünya çapında 50+ telekom operatörlerine, önceden-bağlantılı bağlantı kabloları, 1:32 LGX ayırıcılar ve duvara-montajlı terminal kutuları dahil olmak üzere uçtan uca{-FTTH bileşenleriyle hizmet veriyoruz.

Veri Merkezleri

Evolux Veri Merkezi Çözümleri:MTP/MPO ana kablolarımız ve bağlantı düzeneklerimiz, ultra-düşük ekleme kaybına sahip 40G/100G/400G paralel optikler için tasarlanmıştır (<0.35dB per connector).

5G Ağları

Evolux 5G Çözümleri:Endüstriyel-sınıf dış mekan yama kablolarımız, IP67/IP68 su geçirmezliğe, UV-dirençli kılıflara ve -40 dereceden +85 dereceye kadar çalışma sıcaklıklarına sahiptir.

Sağlık ve Tıbbi Görüntüleme

Özel değerlendirme:Hastaneler, MRI odaları ve cerrahi robotlar için EMI{0}bağışıklık kablolarına ihtiyaç duyar.

Akıllı Şehirler ve Endüstriyel IoT

Hata 3: Patch Panel Yoğunluğunu Unutmak

Sorun:Patch panel sınırlamalarını dikkate almadan fiber çalışmalarını planlamak.

Gerçek:Tek modlu LC konnektörleri ve çok modlu LC konnektörleri fiziksel olarak aynıdır. Ancak tekli modun daha küçük çekirdeği, yüksek-yoğunluklu bağlantı panellerinde daha sıkı toleranslar gerektirir. Tek modlu panel altyapısı için %15-20 daha fazla bütçe.

Hata 4: Aşırı-Çoklu Modu Belirtme

Sorun:OM4'ün yeterli olacağı durumlarda OM5'in "her ihtimale karşı" kurulması.

Gerçek:OM5'in avantajları yalnızca SWDM4 alıcı-vericileriyle gerçekleşir. Standart SR4/SR8 optiklerini kullanıyorsanız OM5 ve OM4 aynı performansı gösterir. Belirli SWDM planlarınız olmadığı sürece %25'lik maliyet priminden tasarruf edin.

Sıkça Sorulan Sorular

S: Her iki fiber türünü de takarak gelecekte-geçerli olmasını sağlayabilir miyim?

A:Evet ve pek çok kuruluş tam olarak bunu yapıyor-buna "karma" veya "paralel" altyapı adı veriliyor. Omurga/uplinkler için tekli modu ve erişim katmanı için çoklu modu çalıştırın. Sadece sıkı dokümantasyon ve renk kodlamasını koruyun.

S: Satıcım çoklu modun 400G için "yeterince iyi" olduğunu söylüyor. Haklılar mı?

A:Teknik olarak evet, ancak bazı uyarılarla birlikte. 400GBASE-SR8, OM4'te 100 metreye kadar çalışır. Bununla birlikte, 400GBASE-DR4 için tekli modun 2 fiberine kıyasla 16 fiber (8 TX + 8 RX) gerektirir. Karar vermeden önce MTP-16 ve LC dubleks altyapısının maliyetini hesaba katın.

S: Masaüstüne fiber ne olacak? Hangi tür?

A:100 metrenin altındaki çoğu ofis ortamı için çok modlu OM3 en iyi ekonomiyi sunar. İstisna: Masaüstü bağlantılarının daha uzun mesafelerde toplanabileceği bir kampüs ortamındaysanız, tekli mod mimariyi basitleştirir.

S: Tekli modun sahada sonlandırılması daha mı zor?

A:Tarihsel olarak öyleydi. Modern önceden-parlatılmış konektörler ve füzyon birleştiriciler bu boşluğu büyük ölçüde ortadan kaldırdı. Saha sonlandırma, çoklu moda kıyasla tekli mod için yaklaşık %10-15 zaman/maliyet primi ekler. Kalıcı altyapı için bu ihmal edilebilir düzeydedir.

S: 5 kişilik sunucu odasına sahip küçük bir işletmeyiz. Bunların herhangi birinin önemi var mı?

A:Açıkçası? Muhtemelen hayır. Küçük ölçekte, alıcı-vericiler için anahtarlarınızla birlikte gelenleri kullanın, uygun fiber satın alın ve fazla düşünmeyin. Bu kılavuz, on yıl dayanması ve önemli ölçüde ölçeklenmesi gereken altyapılara yöneliktir.

2026 İçin Kişisel Önerilerim

Yukarıdaki her şeyden sonra, işte dürüst yaklaşımım:

Veri Merkezleri İçin (Her Boyutta)

Omurga/yaprak ara bağlantıları için tekli moda geçin.400G/800G yol haritası tek modludur. Alıcı-verici primini şimdi ödeyin veya yeniden kablolama primini daha sonra ödeyin.

Kurumsal Kampüs için

Bina-binaya-için tek mod, binaların içinde çok modlu OM4.Bu karma yaklaşım, maliyet ile geleceğe yönelik- hazırlığı dengeler.

Endüstriyel/Zorlu Ortamlar İçin

Her zaman tek mod.Daha düşük zayıflama, sıcaklık dalgalanmaları, titreşim ve konnektör kirliliği için marj sağlar.

Ev Laboratuvarları ve Küçük İşletmeler İçin

En ucuzu ve ekipmanınıza uygun olanı.Bu ölçekte teknik farklılıklar optimizasyon çabalarını haklı çıkarmaz.

Önemli olan Fiberle İlgili Değil, Eksiksiz Çözümle İlgili

Tek modlu mu, çok modlu mu tartışması genellikle "hangisi daha iyi"- şeklinde çerçevelenir, ancak bu yanlış sorudur.Doğru soru şu: "Uygulamam hangi eksiksiz fiber bağlantı çözümünü gerektiriyor?"

Evolux Fiber olarak başarılı dağıtımların şunlara bağlı olduğunu öğrendik:

Doğru elyaf tipini seçmekmesafe ve bant genişliği ihtiyaçlarınız için

Eşleşen konektörler ve adaptörlerekipmanınıza ve ortamınıza

Uygun cila türlerinin belirtilmesiUygulamanız için (APC ve UPC)

Uygun yama kablolarının ve pigtaillerin seçilmesidoğrulanmış optik performansa sahip

Gelecekteki yükseltmeleri planlamapahalı yeniden kablolamalara- gerek kalmadan

Tekli modun da fiziği vardır: daha düşük kayıp, sınırsız bant genişliği potansiyeli ve endüstri ivmesi. Multimodun ekonomikliği de vardır: daha ucuz alıcı-vericiler, daha basit kurulum ve kısa mesafelerde onlarca yıldır kanıtlanmış güvenilirlik.

En iyi ağ mimarları, altyapılarının her bölümü için-zayıf halka haline gelmeyecek kaliteli bileşenlere sahip tarafları uygun şekilde seçmezler.
