MTP MPO Fiber Bağlantı Kabloları MM OM3

C: Harika bir soru; bu her zaman karşımıza çıkıyor! MPO (Multi-fiber Push On), çoklu fiber konektörler için genel endüstri standardıdır; MTP® ise US Conec tarafından üretilen yüksek-performanslı bir markadır. Bunu şu şekilde düşünün: Tüm MTP bağlayıcıları MPO-uyumludur, ancak tüm MPO bağlayıcıları MTP'nin gelişmiş özelliklerine sahip değildir. MTP sürümü, daha sıkı toleranslar, daha kolay yeniden sonlandırma için çıkarılabilir muhafazalar ve daha iyi genel optik performans sunar. Tamamen değiştirilebilirler ve birbirleriyle eşleşirler, ancak bunları karıştırdığınızda genel bağlantı performansı, daha düşük-kaliteli bağlayıcı tarafından sınırlanacaktır. Görev-kritik veri merkezi uygulamalarında en iyi sonuçları elde etmek için MTP'yi öneriyoruz.

C: Polarite tamamen vericinizin (Tx) diğer uçtaki alıcıya (Rx) bağlandığından emin olmakla ilgilidir; yanlış anladığınızda sıfır sinyal alırsınız. İşte kısa bir özet: Tip A, bir ucunda anahtarın-yukarı, diğer ucunda anahtarın-aşağı olduğu "düz-geçişlidir". B Tipi, her iki ucu anahtar-yukarı olacak şekilde "tersine çevrilmiştir", fiber konumları 1-'den-12'ye ve 12'den 1'e çevrilmiştir. Tip C, bitişik çiftlerin konum değiştirdiği "çiftlerin ters çevrilmesidir". Veri merkezlerindeki çoğu 40G/100G paralel optik dağıtımında, her iki uçta da aynı standart A'dan B'ye dubleks bağlantı kablolarını kullanmanıza olanak tanıdığı için en sık Tip B'nin kullanıldığını görüyoruz; daha basit envanter yönetimi. Emin değilseniz, bize ağ şemanızı gönderin; biz de doğru polarite yapılandırmasını bulmanıza yardımcı olalım.

C: 40GBASE-SR4 veya 100GBASE-SR4 optikleri çalıştıran OM3 çok modlu fiber ile maksimum 100 metreye bakıyorsunuz. 10GBASE-SR için OM3 300 metreye kadar çıkabilir. Şimdi, biraz daha fazla erişime ihtiyacınız varsa (örneğin 40G/100G için 150 metre) daha yüksek bant genişliğine sahip olan OM4 fibere geçmek isteyebilirsiniz (OM3 için 4700 MHz·km'ye karşı 2000 MHz·km). Raflar arası mesafeler genellikle 100 metrenin çok altında olduğundan çoğu veri merkezi uygulaması OM3'ün erişim alanına rahatlıkla sığar. Sonuç olarak: OM3, kısa tirajlı, maliyete-hassas projeler için son derece yeteneklidir ve paradan tasarruf etmenizi sağlar.

C: Bu çok önemli; cinsiyeti yanlış anlarsanız ya konektörlere zarar verirsiniz ya da hiçbir bağlantınız kalmaz. Erkek MTP konnektörlerinde hizalama pimleri bulunur; dişi konnektörlerde bu pinleri alan kılavuz delikleri bulunur. Altın kural şu: Erkek her zaman dişiyle çiftleşir, asla aynı-ayna-aynı olmaz. Alıcı-verici modüllerinin çoğu (QSFP+, QSFP28),-pinli yerleşik erkek arayüzlere sahiptir, dolayısıyla bağlantı kablonuzun dişi olması gerekir. İki dişi ana kabloyu bir adaptör paneli aracılığıyla bağlarken, pin hizalamasını adaptörün kendisi gerçekleştirir. Kablolarımızı mikron altı fiber hizalamayı sağlayan hassas kılavuz pimlerle üretiyoruz; bu düşük ekleme kaybı sayılarına bu şekilde ulaşıyoruz.

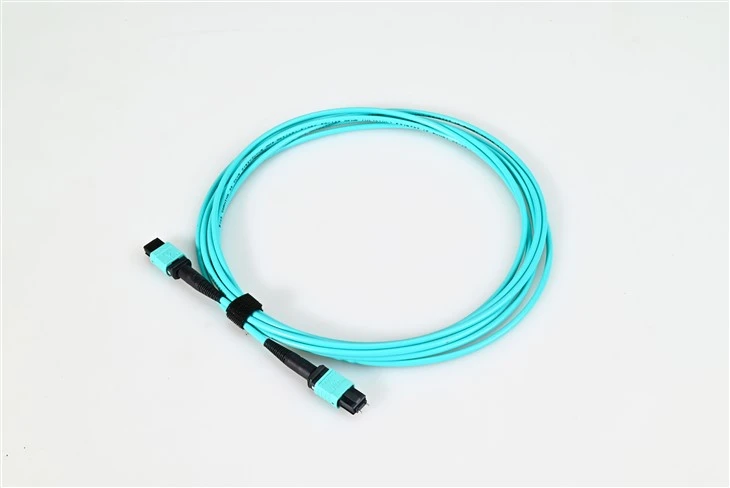

C: Aqua, lazerle-optimize edilmiş OM3 ve OM4 çok modlu fiber için TIA-598 standart renk kodudur; yalnızca dekoratif değildir! Yüzlerce kablonun bulunduğu yoğun bir veri merkezinde çalışırken, bu su ceketi size anında 850nm'de VCSEL alıcı-vericileri için tasarlanmış çok modlu 50/125 mikron fiber olduğunu söyler. Yanlışlıkla sarı tekli{13}}modlu kablolarla karıştırmazsınız. Bazı üreticiler OM4'ü OM3'ten ayırmak için özel olarak Erika Violet'i (biraz farklı bir renk tonu) kullanır, ancak hem deniz mavisi hem de menekşe kabul edilebilir. Konektör kılıflarımız ayrıca fiber sayısına göre renk kodludur: 8 fiber için gri, 12 fiber için siyah ve 24 fiber için kırmızı; kurulumu ve sorun gidermeyi çok daha hızlı hale getirir.

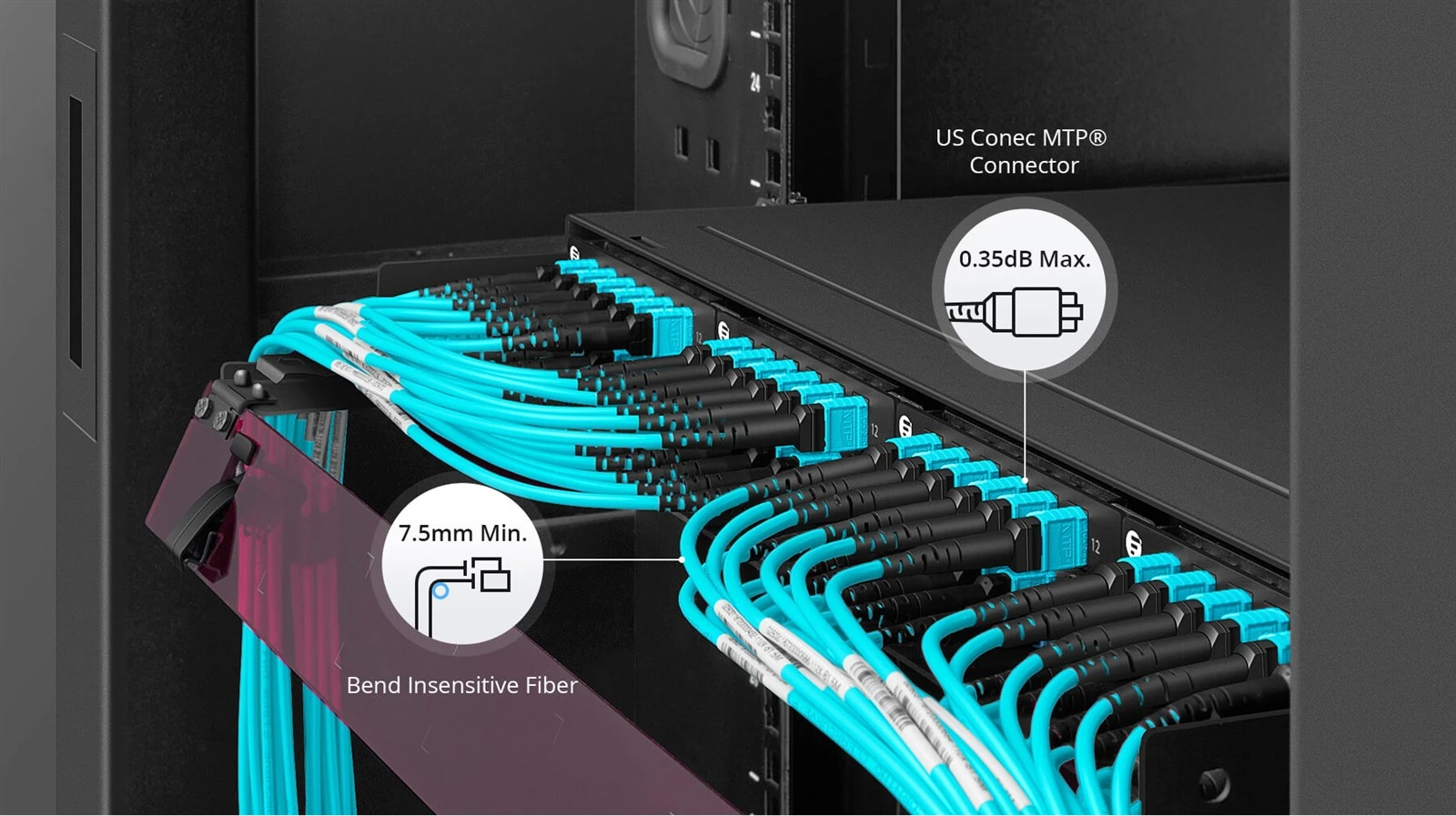

C: MTP/MPO OM3 yama kablolarımız, standart çok modlu MT yüksükleriyle maksimum 0,50dB'den az veya buna eşit maksimum ekleme kaybı için belirtilmiştir, ancak aynı zamanda tipik olarak 0,30dB'den az veya buna eşit ve maksimum 0,50dB'ye eşit veya daha az olan düşük-kayıplı versiyonlar da sunuyoruz. Gerçekten zorlu uygulamalar için elit/birinci sınıf kablolarımız yaklaşık 0,15dB tipik değere ulaşır. Gönderdiğimiz her kablo ayrı ayrı test edilir; yüksük geometrisini ve uç yüzey kalitesini doğrulamak için 3D interferometri kullanırız. Çoklu mod için geri dönüş kaybı 20dB'den büyük veya eşittir. Bu özellikler, 40G veya 100G bağlantılar için bağlantı bütçenizi hesaplarken önemlidir; dB'nin her onda biri birden fazla yama noktası üzerinden sayılır. Kayıtlarınız için belgelere ihtiyacınız varsa her partiyle birlikte test raporları sağlıyoruz.

C: Hiç de abartılacak bir şey değil; aslında bu akıllıca bir yatırım. MTP/MPO konnektörlü OM3 fiber, 300 metreye kadar 10GBASE-SR'yi sorunsuz bir şekilde destekler. İşin güzel yanı, yükseltme yapmanız gerektiğinde 40G ve 100G'ye hazır bir altyapı inşa ediyor olmanızdır; yeniden kablolamaya gerek yoktur. Müşterilerimizin birçoğu bugün 10G için OM3 MTP ana kablolarını kullanıyor ve daha yüksek hızlara geçmek için daha sonra alıcı-vericileri kolayca değiştiriyor. 12-fiber MTP konektörü, çıkış kasetleri aracılığıyla 10G SFP+ ile mükemmel şekilde çalışır (MTP - 6×LC dubleks), size daha düşük hızlarda bile çoklu fiber kablolamanın yoğunluk avantajlarını sunar. Önemli olan yatırımınızı geleceğe hazır hale getirmektir.

C: MTP temizliğinin özel araçlar gerektirdiği konusunda haklısınız; yalnızca standart bir LC tıklamalı temizleyiciyi kullanamazsınız. MTP-belirli makara-tipi temizleyicileri veya çoklu-fiber yüksükler için tasarlanmış kaset temizleyicilerini öneririz. Temizleme hareketi, tek geçişte 12 (veya 24) fiber uç yüzünün tamamından geçmelidir-. Her birleştirmeden önce, her iki konektörü de temizleyin; bir fiber üzerindeki tek bir toz parçacığı bile 1dB+ kayba neden olabilir ve bağlantı bütçenizi mahvedebilir. Konektör takılı olmadığında bu toz kapaklarını açık tutun. İnceleme için MTP adaptör uçlu bir mikroskoba ihtiyacınız olacak. Her kabloya toz kapakları ekliyoruz ve bana güvenin, bunları kullanın. Temizlemek için harcanan birkaç saniye, daha sonra saatlerce sorun giderme zahmetinden tasarruf etmenizi sağlar.
