Veri merkezi yapıları giderek daha yoğun ve daha hızlı hale geliyor. Kabinler doldukça ve bağlantılar 10G'den 40G'ye, 100G'den 400G'ye doğru ilerledikçe, bireysel noktadan{5}}noktaya{-çift yönlü atlama telleri çalıştırmak, ölçeklendirmeyi durdurur -, yollar dolar, etiketleme bozulur ve her hareket veya ekleme, bir grup gevşek kablonun içinden geçen bir av haline gelir. MPO/MTP kasetinin çözmek için tasarladığı sorun budur.
Bir MPO/MTP kaseti, yüksek-fiber-sayımına sahip bir dizi hattını alır ve onu anahtarlarınızın ve sunucularınızın fiilen takıldığı tanıdık LC veya SC bağlantı noktalarına ayırır. İyi uygulandığında, kurulumu hızlı, bakımı tahmin edilebilir ve taşınmaya hazır,-yüksek yoğunluklu yama uygulama olanağı sağlar. Bu kılavuz, bu modüllerin ne olduğunu, göreceğiniz türleri ve konfigürasyonları, polaritenin nasıl çalıştığını, nereye uyduğunu ve yanlış parçayı sipariş etmeden nasıl birini seçeceğinizi açıklamaktadır. Hala dizi konektörlerini çift yönlüye karşı tartıyorsanız, genel bakışımızYüksek{0}}yoğunluklu tasarımlarda LC ve MTP/MPO karşılaştırmasıyararlı bir arkadaştır.
MPO/MTP Kaset Nedir?

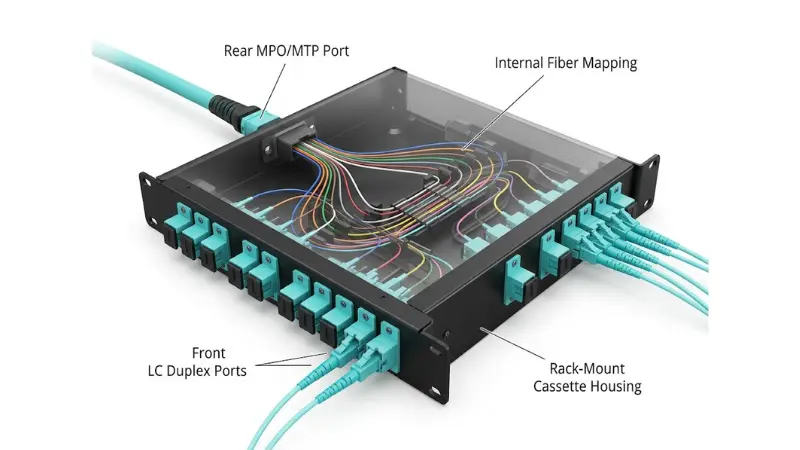

MPO/MTP kaseti, önceden-sonlandırılmış, rafa-monte edilebilir bir fiber modüldür. Arka tarafta bir veya daha fazla MPO/MTP dizi bağdaştırıcısı - ana hat arayüzü - bulunur ve ön tarafta yama için bir sıra LC (genellikle çift yönlü) veya SC bağdaştırıcısı bulunur. Muhafazanın içinde kısa bir şerit veya kırılma, dizideki her fiber konumunu belirli bir ön-yan bağlantı noktasına eşler.
Bütün mesele bu dahili haritalamadır: fabrikada sabitlenir ve sevkıyattan önce test edilir, böylece arka dizi konumları ile ön bağlantı noktaları arasındaki ilişki öngörülebilir. Bu öngörülebilirlik aynı zamanda kutupluluğun (aşağıda ele alınmıştır) sahada sabitlenmek yerine bir sistem olarak planlanmasının da nedenidir. Tipik bir düzende, arka MPO/MTP bağlantı noktası, yüksek-fiber-sayımına sahip bir omurga hattına yerleşir ve ön LC veya SC bağlantı noktaları, ekipmana yama yapılabilecek temiz, standart bir arayüz sağlar.
MPO/MTP Konektörü ve MPO/MTP Kaseti

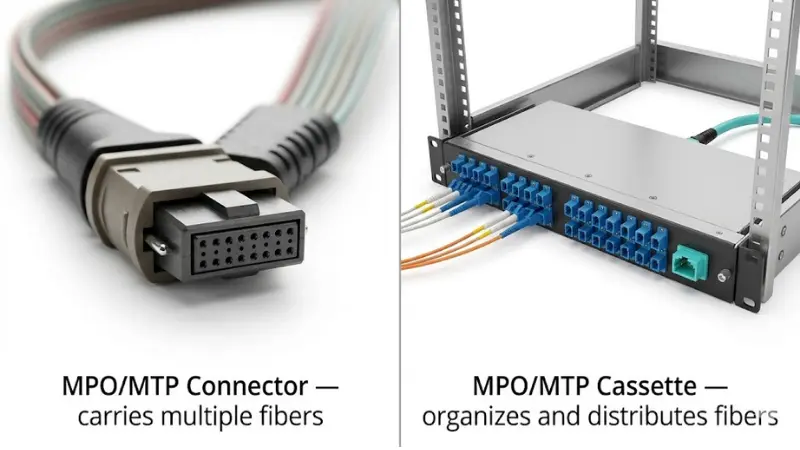

Bu iki terim gevşek bir şekilde kullanılır, ancak aynı şey değildir.
BirMPO konektörü(Multi-fiber Push-On) konektörün kendisidir: erkek (sabitlenmiş) veya dişi (sabitlenmemiş) bir arayüzü tanımlayan kılavuz pimleri bulunan, hassas bir MT halkasında birden fazla fiberi tutan tek bir gövde. MTP, US Conec MPO konektörünün kayıtlı,-daha yüksek toleranslı bir sürümüdür; göreABD Conec SSSMTP markası, standartlara uygun bir MPO olarak kalırken gelişmiş optik ve mekanik performans sağlayacak şekilde tasarlanmıştır. Her ikisi de aynı birbiriyle eşleşebilirlik standartları - IEC 61754-7 ve TIA-604-5 (FOCIS 5) tarafından tanımlanır;Fluke Networks özetliyor- yani tüm MTP bağlayıcıları MPO bağlayıcılarıdır ancak her MPO bir MTP değildir.
Kaset, konektörün yanı sıra dahili fiber yönlendirmeyi ve ön adaptör bağlantı noktalarını içeren muhafazalı modüldür. Basitçe söylemek gerekirse: konnektör fiberleri taşırken, kaset fiberleri bir panel veya mahfaza içinde düzenler ve dağıtır.
MPO/MTP Kaset Nasıl Çalışır? 12-Fiber Örneği?

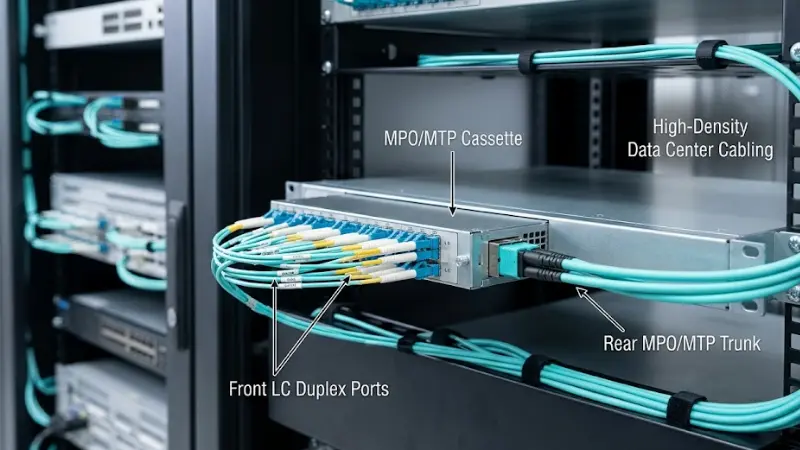

Yaygın bir kasetin iki tarafı vardır: arka tarafta bir MPO/MTP bağlantı noktasıMPO/MTP ana kablove yama kabloları için ön tarafta LC veya SC bağlantı noktaları.

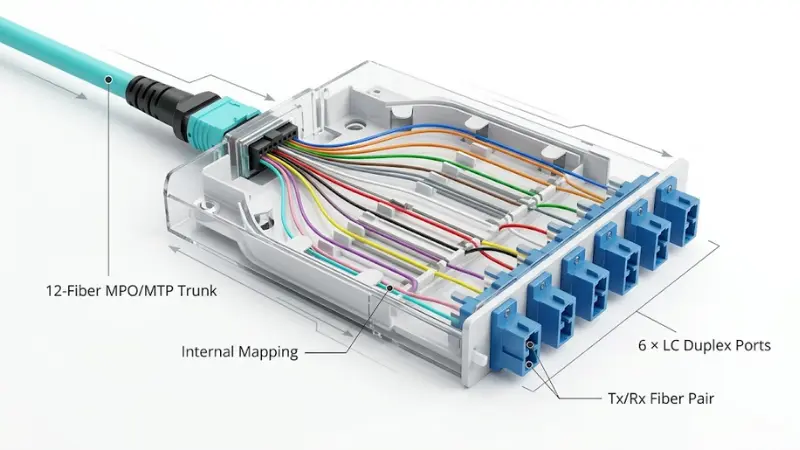

Arka tarafa yerleştirilmiş 12-fiberli bir MPO gövdesini ele alalım. Her ön LC bağlantı noktası çift yönlüdür; iki fiber, bir iletim ve bir alma. Yani on iki fiber altı LC çift yönlü bağlantı noktasına (on iki tek yönlü konum) eşlenir. Daha sonra bir teknisyen, anahtarlara, sunuculara veya başka bir panele ulaşmak için standart LC çift yönlü atlama kablolarını kullanır. Omurga, tek dizili bir gövde gibi kompakt kalırken, ön kısım esnek kalır ve kolayca yama yapılabilir. Dubleks konsepti yeniyse, arasındaki farkı göründubleks ve simpleksbağlantılar.
Yaygın MPO/MTP Kaset Türleri
"Kaset" tek bir parça değil, bir kategoridir. Birini belirlemeden önce bu eksenlerin her birinde nerede duracağınıza karar verin:
- Ön arayüz:Bazı kurumsal, telekomünikasyon ve eski ortamlar için MPO/MTP-to-LC'ye (veri merkezlerinde açık ara en yaygın olanı) veya MPO/MTP-to-SC'ye.
- Elyaf sayısı:8-fiber, 12 fiber ve 24 fiber standarttır; 400G/800G paralel optikler için 16 fiber ortaya çıkar. 8-fiber kasetler, dört şeritli paralel alıcı-vericilerle doğal olarak sıralanırken, 12 fiber, altı LC duplex'e geçiş için en güçlü güçtür. Tipik bir 8 fiberli yapının kullanım alanları8-fiber MTP--LC düzeneğibagaj tarafında.
- Fiber modu:kısa veri merkezi erişimleri için çok modlu (OM3, OM4, OM5) veya daha uzun çalışmalar ve daha yüksek-hızlı yol haritaları için tekli-mod (OS2). Kaset, gövde ve ara kablolar aynı modu paylaşmalıdır.
- Polarite türü:A, B, C veya daha yeni evrensel türlerden - birini yazın, bunun kanalın geri kalanıyla eşleşmesi gerekir.
- Ekleme-kayıp derecesi:standart ve düşük-kayıplı (bazen "elit" olarak da adlandırılır) bileşenler; bağlantı bütçesi kısıtlı olduğunda en önemli olan bileşenler.
Tipik MPO/MTP Kaset Yapılandırmaları

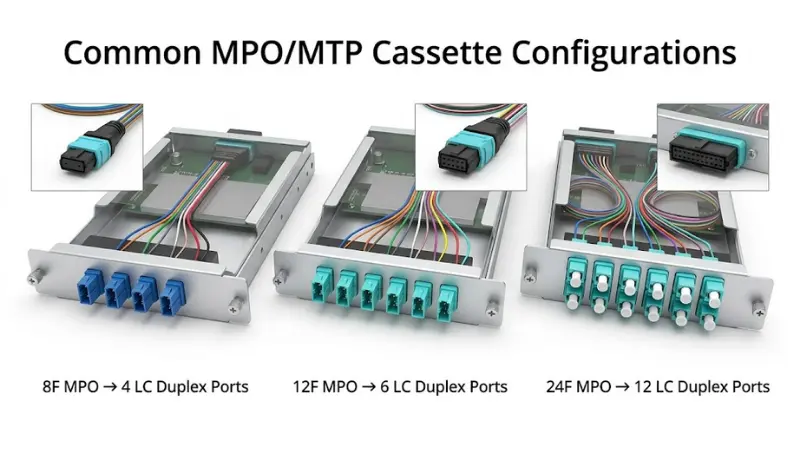

Gerçek dünyadan-kasetlerin çoğu, bir avuç standart aranın kapsamına girer. Bunlardan birini alıcı-vericinizle ve bağlantı noktası sayımınızla önceden eşleştirmek, kurulum sırasında sürprizleri önler.
| Arka (gövde tarafı) | Dahili haritalama | Ön (ekipman tarafı) | Tipik kullanım |
|---|---|---|---|
| 1 × 12 fiber MPO | 12 fiber → 6 dubleks | 6 × LC çift yönlü | 12 fiber omurga üzerinde 10G LC ekipmanı |
| 2 × 12 fiber MPO | 24 fiber → 12 dubleks | 12 × LC çift yönlü | Tek bir 1U modülde daha yüksek yoğunluk |
| 1 × 24 fiber MPO | 24 fiber → 12 dubleks | 12 × LC çift yönlü | Daha az gövde, daha yoğun omurga |
| 1 × 8 fiber MPO | 8 fiber → 4 dubleks | 4 × LC çift yönlü | 8 fiberli paralel optiklerin çıkarılması (örn. SR4 tipi bağlantılar) |
Somut bir çok modlu yapı için,12 fiberli OM4 MTP kasetiyukarıdaki ilk konfigürasyon için ortak bir başlangıç noktasıdır.
Veri Merkezleri Neden MPO/MTP Kasetlerini Kullanıyor?

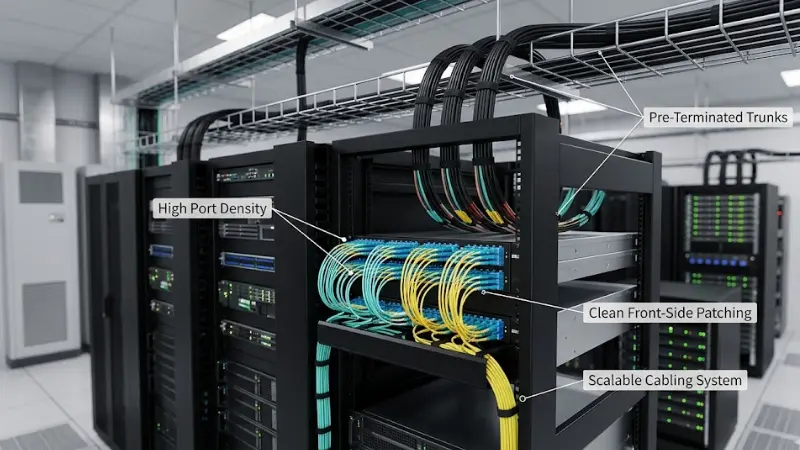

Daha az raf alanında yüksek bağlantı noktası yoğunluğu
Tek bir 24-fiber dizili hat, ayrı çift yönlü kablo demetinin yerini alır ve 1U'luk bir kaset, ondan on iki LC çift yönlü bağlantı noktası sunabilir. Ana yol boyunca yüksek-lifli hortumları çalıştırırsınız ve bunları ekipmanın yakınına kırarsınız, bu da dolaplarda, tepsilerde ve kanallarda en az yer olan alanı serbest bırakır.
Daha hızlı, daha öngörülebilir dağıtım
Kasetler fabrikada-sonlandırılmış, fabrikada-test edilmiş devrelerle eşleşir, böylece konektör işlerinin çoğu teslimattan önce yapılır. Sahada iş "bagajı yerleştirme, kaseti takma, ön tarafa yama yapma" haline gelir - çok daha az alan birleştirme veya sonlandırma, sıkı proje programlarını gerçekçi kılan da budur.
Daha basit hareketler, eklemeler ve değişiklikler
Ön yama tarafı omurgadan ayrıldığı için teknisyenler, ana hat altyapısını bozmadan bağlantı noktalarını-yeniden yamalayabilir. Rafları ve bağlantıları düzenli olarak yeniden düzenleyen bir tesis için bu ayırma, değişiklik sırasında ilgisiz bir bağlantının kopma riskini azaltır.
40G, 100G ve ötesine yapılandırılmış bir geçiş yolu
Dizi-tabanlı kablolama paralel optiği destekler, böylece hız arttıkça kaset sistemi tesisin modüler kalmasını sağlar. Bununla birlikte, bu otomatik değildir: Belirli bir kasetin gelecekteki bir bağlantıyı destekleyip desteklemediği fiber tipine, polariteye, fiber sayısına ve kayıp bütçesine bağlıdır. İyi-planlanmış bir sistem size boşluk sağlar; az-belirtilmiş bir tanesi bunu yapmaz.
MPO/MTP Kaset Polaritesi: Yöntem A, B ve C
Polarite, temiz-görünümlü bir yüklemeyi ölü bağlantıya dönüştürme olasılığı en yüksek olan tek faktördür, bu nedenle tek-satırlık bir uyarıdan fazlasını hak eder.

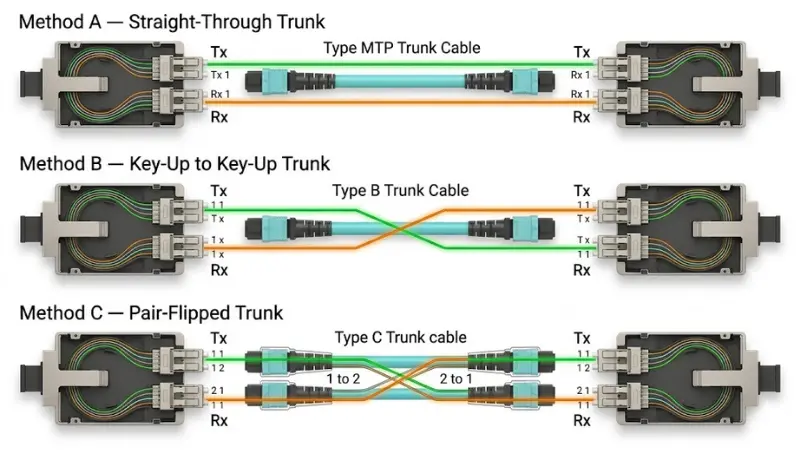

Polarite, her iletim fiberinin (Tx) uzak uçtaki bir alıcı fibere (Rx) ulaşması gerektiği anlamına gelir. Düz çift yönlü LC bağlantısında geçiş, çift yönlü yama kablosunun içinde gerçekleşir. Bir dizi sisteminde geçiş devrede, kasette veya yama kablosunda - meydana gelebilir, dolayısıyla tüm kanal boyunca tek bir tasarım olarak yönetilmesi gerekir. TIA-568 standardı, Tip A, B ve C kablolar etrafında oluşturulan üç yöntemi tanımlar ve 2022 revizyonu (TIA-568.3-E), dizi uygulamalarını basitleştirmek için iki "evrensel" yöntem (U1 ve U2) ekledi:Fluke Networks açıklıyor.
- Yöntem Açaprazlamanın yama kablolarında - işlendiği düz-geçişli (anahtar-yukarıdan anahtara-aşağı) bir hat kullanır, bu nedenle bir uçta bir yama kablosu türüne ve diğer uçta farklı bir yama kablosu türüne ihtiyaç duyar. Bu karışık-kablo gereksinimi, sık sık sipariş hatalarının kaynağıdır.
- Yöntem Banahtardan anahtara-anahtardan-anahtara kadar bir devre ve baştan sona tek bir bağlantı kablosu türü kullanır. Basitliği onu paralel optikler için popüler kılmaktadır, ancak standartlaştırmadan önce yine de uç-yüz tipini (UPC'ye karşı APC) ve tekli-mod ayrıntılarını doğrulamanız gerekir.
- Yöntem Cgövde içindeki lif çiftlerini çevirir. En az yaygın olanıdır ve izlenmesi en karmaşık olanıdır.
Pratik kural: Bir yöntem seçin ve gövdeyi, kaseti ve bağlantı kablolarını buna uygun tutun. Tedarikçiye kasetin hangi polarite tipine göre üretildiğini sorun ve bir kablo bağlantı şeması isteyin, ardından varsayım yerine gerçek haritalamayı bir fiber haritasına veya fabrika test raporuna göre doğrulayın. Bu değiş tokuşların-sade bir dille ele alınması-için, buMPO/MTP fibere gerçek-dünyadan bakışSipariş vermeden önce okumaya değer.
MPO/MTP Kasetleri Nerelerde Kullanılır?
-Panel-yama-paneline ve yapısal kablolamaya geçiş yapın
Kasetler, anahtarlar ve yapısal kablolama sistemi arasında düzenli bağlantılar oluşturmak için fiber yama panellerine monte edilir - kolay yama için ön LC bağlantı noktaları, arkada MPO/MTP hatları. Bu, satırın-sonu-ve-ortası-tasarımlarında günlük roldür.
Bölgeler arasında omurga ve ana kablolama
Daha büyük tesislerde dizi hatları ana, yatay ve ekipman dağıtım alanlarını (MDA, HDA, EDA) birbirine bağlar ve kasetler bu hat fiberlerini her bölgedeki kullanılabilir bağlantı noktalarına dağıtır. BirOM3 12-fiber MPO hattıbu kırılmaları besleyen tipik bir omurga unsurudur.
10G-40G/100G'ye geçiş
Günümüzde birçok ağ LC'yi 10G için yamalıyor ancak 40G veya 100G'ye giden bir yola ihtiyaç duyuyor. Kasetler artık yüksek-yoğunluklu bir devreyi LC-tabanlı ekipmana bağlarken aynı zamanda tesisi uyarlanabilir durumda tutuyor; dizi kablolama özelliklerinin bu kadar yoğun bir şekilde kılavuzluk yapmasının bir nedeni de budur100G fiber kablolama nasıl seçilir.
Kurumsal sunucu odaları, telekom odaları ve uç siteler
Bu modüller yalnızca hiper ölçek için değildir. Kurumsal sunucu odaları, telekom dolapları ve yüksek-yoğunluklu kenar dolaplarının tümü alan, organizasyon ve dağıtım hızının önemli olduğu durumlarda avantaj sağlar.
MPO/MTP Kaset vs MPO Adaptör Paneli vs Koparma Kablosu
Üç ürün örtüşen sorunları çözer ve yanlış olanı seçmek yaygın bir seçim hatasıdır.
| Seçenek | Ne işe yarar | En iyi zaman | Takas-edin |
|---|---|---|---|
| MPO/MTP kaseti | Muhafazalı modül; arka dizi → tanımlanmış, test edilmiş eşlemeyle ön LC/SC | Bir dizi omurgasından yönetilen, değiştirilebilir LC yamasına ihtiyacınız var | Bağlantı noktası başına daha yüksek maliyet |
| MPO/MTP adaptör paneli | MPO-MPO'ya-bölme geçişi-; kaçış yok | Ekipman, MPO-yerel diziden-diziye-yamanmıştır | LC kopması yok; MPO yama kablolarına ihtiyaç var |
| Çıkış / fan-çıkış kablosu | Bir uçta dizi, diğer uçta birden fazla LC ayağı; evsiz | Kısa, sabit-noktadan-noktaya aralar | Gevşek bacakların yönetilmesi ve değiştirilmesi daha zordur |
Anahtarlarınız dizi bağlantı noktalarını açığa çıkarıyorsa,MPO/MTP adaptör paneliihtiyacınız olan tek şey olabilir. Muhafazalı bir modülün gereğinden fazla olduğu sabit bir çalışma için,MPO-ile-LC ara kablosudaha basit bir seçimdir.
MPO/MTP Kaset ve Geleneksel Çift Yönlü Kablolama
Geleneksel çift yönlü kablolama, küçük sistemler için son derece uygundur. Bağlantı sayıları arttıkça, bireysel kablo bağlantılarının izlenmesi ve yönetilmesi zorlaşıyor -, kaset yaklaşımının yerini aldığı yer burasıdır.
| Öğe | Geleneksel çift yönlü kablolama | MPO/MTP kaset sistemi |
|---|---|---|
| Kablolama yoğunluğu | Daha düşük | Daha yüksek |
| Kurulum hızı | Büyük işlerde daha yavaş | Önceden sonlandırılmış devrelerle-daha hızlı |
| Bakım | İzlenecek daha fazla bireysel kablo | Ön-yan yama uygulanmış, omurgaya dokunulmamış |
| Şunun için en iyisi: | Bir avuç sabit bağlantı | Yüksek-yoğunluklu, modüler ortamlar |
| Sınırlama | Yoğun olduğunda ölçeklendirmek ve yönetmek zor | Bağlantı noktası başına-daha yüksek maliyet; kutuplaşma planlanmalıdır |
| Tipik proje boyutu | Küçük odalar, birkaç dolap | Veri merkezleri ve büyük kurumsal yapılar |
Doğru MPO/MTP Kaseti Nasıl Seçilir?
Bağlantı noktası sayımı işin kolay kısmıdır. Kasetin ayrıca kablo tasarımına, ekipman arayüzüne ve performans bütçesine uygun olması gerekir.
1. Fiber tipi ve kalitesi
OM3 ve OM4 çoklu mod, bir veri merkezi içindeki tipik kısa mesafeleri - hıza bağlı olarak onlarca metreden birkaç yüze kadar - kapsarken, OS2 tekli-mod daha uzun koşuları yönetir ve daha yüksek-hızlı yol haritaları için en fazla boşluğu sağlar. Kaset, gövde ve bağlantı kablolarını aynı tipte tutun. Notlar arasında karar veriyorsanız karşılaştırınOM3 ve OM4 çok modlu fiberve kılavuzumuzda çoklu modu tekli-modla karşılaştırıntek-mod ve çok modlu fiber.
2. Lif sayısı
Dört{{3}şeritli paralel optik dağıtırken 8-fiber'i, genel altı çift yönlü ayırma için 12-fiber'i ve maksimum yoğunluk ve daha az hat istiyorsanız 24 fiber'i seçin. Karar veren girdiler, alıcı-vericinizin şerit sayısı, ihtiyacınız olan çift yönlü bağlantı noktası sayısı ve büyüme planınızdır; varsayılan sayı değil.
3. Ön arayüz
LC duplex standarttır çünkü LC anahtarlar, sunucular ve alıcı-vericilerde baskındır; SC hala bazı kurumsal ve eski ekipmanlarda görülüyor. Sipariş vermeden önce ekipman tarafını ve stok eşleştirmesini onaylayınLC dubleks yama kabloları.
4. Polarite yöntemi
A, B, C veya evrensele erken karar verin ve ardından eşleşecek kaseti, gövdeyi ve kabloları belirtin. Bağlantı şemasını yazılı olarak alın.
5. Cinsiyet ve sabitleme
MPO/MTP konektörleri sabitlenir (erkek) veya sabitlenmez (dişi) ve bağlantı yalnızca karşıt cinsiyetler arasında doğru şekilde eşleşir. Planlama sırasında kasetin cinsiyetini ana gövdeye göre kilitleyin - sitede keşfedilen bir uyumsuzluk, hızlı bir değişim değil, kurulumun gecikmesi anlamına gelir.
6. Ekleme kaybı ve bağlantı kaybı bütçesi
Eşleşen her çift kayıp ekler ve bir kaset, kendi bağlayıcı arayüzlerini sunar, bu nedenle kanal bütçesinde sayılması gerekir - "ücretsiz" olarak değerlendirilmez. 40GBASE-SR4 ve 100GBASE-SR4 gibi yüksek-hızlı çok modlu kanallar, genellikle tüm bağlantı boyunca yalnızca birkaç desibel ile sınırlı bir toplam bütçeyle çalışır, dolayısıyla her bağlayıcı çifti önemlidir. Bütçenin kısıtlı olduğu durumlarda, düşük{10}}kayıplı bileşenleri seçin ve kanalın tamamını alıcı-vericinin özelliklerine göre doğrulayın.
7. Muhafaza ve panel uyumluluğu
Kasetler, kayan veya sabit tasarımlarla, genellikle 1U veya 4U olan raf-montajlı muhafazalara ve bağlantı panellerine monte edilir. Her kaset her muhafazaya uymaz - boyutu, montaj stilini ve parça-düzeyi uyumluluğunu onaylayın. Hala muhafazanın kendisini seçiyorsanız, bu karşılaştırmaFiber yama panelleri ve ODF'leryardımcı olur.
Hızlı bir ön-seçim kontrol listesi:
- Kaset, gövde ve kablolara sabitlenmiş fiber tipi ve kalitesi
- Alıcı-verici şeritlerine ve bağlantı noktası ihtiyaçlarına uygun fiber sayısı
- Ekipmana karşı onaylanan ön arayüz (LC veya SC)
- Dosyada bağlantı şeması bulunan tek kutupluluk yöntemi
- Cinsiyet ve sabitleme tasarım aşamasında çözüldü
- Alıcı-verici spesifikasyonuna göre hesaplanan kanal kaybı bütçesi
- Parça numarasıyla doğrulanan muhafaza uyumluluğu
Kaçınılması Gereken Yaygın Hatalar
Polariteyi onaylamadan önce sipariş verin
Risk:her bileşenin fiziksel olarak birbirine bağlı olmasına rağmen ışık geçirmeyen bağlantılar, ayrıca yeniden{0}}gönderme ve yeniden işleme.Önleme:Polarite yöntemini belirtin ve satın alma siparişi gönderilmeden önce bağlantı şemasını isteyin.
Elyaf türlerini veya sınıflarını tek kanalda karıştırma
Risk:OM3, OM4 ve OS2 bileşenleri birleştirildiğinde aşırı kayıp veya-özellik dışı-kanal.Önleme:kaseti, gövdeyi ve kabloları eşleştirilmiş tek bir set olarak belirtin.
Bağlantı kaybı bütçesine genel bakış
Risk:toplam ekleme kaybının çok yüksek olması nedeniyle yüksek hızda başarısız olan düzenli-görünümlü bir sistem.Önleme:tüm kanalı toplayın ve bunu özellikle 40G ve 100G için alıcı-verici bütçesiyle karşılaştırın.
Cinsiyet veya sabitleme uyuşmazlığı
Risk:eşleşmeyen konektörler ve duran bir kurulum.Önleme:kilit kaseti ve gövde cinsiyeti kablolama sırasında değil tasarım sırasında belirlenir.
Yalnızca birim fiyatla satın alma
Risk:tutarsız ekleme kaybı, eksik test verileri ve en ucuz parçalardan gelen belirsiz polarite.Önleme:bir veri sayfası ve bir fabrika test raporu gerektirir ve bir veri merkezi için en düşük satır öğesi - üzerinden değer tutarlılığı gerektirir; tekrarlanabilir performans, önemli olan tasarruftur.
- Ne Zaman Kullanılmalı ve - MPO/MTP Kasetleri Ne Zaman Kullanılmamalıdır?
Kasetler aşağıdaki durumlarda güçlü bir seçimdir:
- Projenin yüksek-yoğunluklu fiber yama uygulamasına ihtiyacı var
- Kurulum zaman çizelgesi sıkıdır ve saha sonlandırma süresi sınırlıdır
- Tesis, gövdeli ve patch panelli yapısal kablolama kullanıyor
- Gelecekte hızlı geçiş bekleniyor
- Hareketler, eklemeler ve değişiklikler sıktır ve basit kalması gerekir
Aşağıdaki durumlarda aşırıya kaçabilirler:
- Yalnızca bir avuç sabit bağlantınız var - çift yönlü atlama telleri daha basit ve daha ucuzdur
- Ekipman MPO-yerel ve yamalı dizidir-diziye-bir adaptör paneli yeterli olabilir
- Bir kanalın kayıp bütçesi oldukça kısıtlı ve çok sayıda bağlayıcı çifti var - daha az bağlantılı arayüz daha iyi hizmet verebilir
Sipariş Vermeden Önce Tedarikçinize Sorulacak Sorular
- Arka konektör: MPO veya MTP markası, hangi fiber sayısı ve hangi cinsiyet (sabitlenmiş veya sabitlenmemiş)?
- Son-yüz türü: UPC mi yoksa APC mi? (Tekli-mod genellikle APC'dir.)
- Ön taraf: LC veya SC, kaç adet çift yönlü bağlantı noktası?
- Fiber türü ve sınıfı: OM3, OM4, OM5 veya OS2 ve standart mı yoksa düşük-kayıp mı?
- Polarite: A, B, C tipi mi yoksa evrensel mi, bağlantı şemasıyla birlikte mi?
- Ekleme-kayıp / geri dönüş-kayıp derecesi ve kaset başına fabrika test raporu?
- Muhafaza uyumluluğu ve eşleşen parça numaraları?
- Toplu ürünler için etiketleme, özel konfigürasyonlar, minimum sipariş miktarı ve teslim süresi?
Sıkça Sorulan Sorular
MPO kaseti ile MTP kaseti arasındaki fark nedir?
Kaset aynı türde bir modüldür; fark içindeki konnektör markasıdır. MTP, MPO bağlayıcısının US Conec'in kayıtlı, daha yüksek-performanslı sürümüdür ve MPO standartlarıyla tamamen uyumludur. MTP kaseti, MTP-markalı konektörlerle oluşturulmuş bir MPO kasetidir.
12 fiber MPO kaseti kaç tane LC bağlantı noktası sağlar?
Altı LC çift yönlü bağlantı noktası - on iki tek yönlü konum. Her çift yönlü bağlantı noktası iki fiber kullanır (biri iletim, biri alma), dolayısıyla on iki fiber altı çift yönlü bağlantı noktasıyla eşleşir.
MPO kaseti ile MPO adaptör paneli arasındaki fark nedir?
Bir kaset, dahili, tanımlanmış bir eşleme yoluyla bir dizi hattını LC (veya SC) bağlantı noktalarına dağıtır. Bağdaştırıcı paneli, her iki taraftaki diziye-yama{- herhangi bir kesinti - yapmayan bir MPO'dan-MPO'ya-MPO bölme geçişidir-.
40G veya 100G için düşük-kayıplı bir MPO kasetine ihtiyacım var mı?
Çoğu zaman evet. Yüksek-hızlı çok modlu kanalların sıkı bir ekleme-kayıp bütçesi vardır ve her bir bağlantılı bağlayıcı çifti bu bütçeyi tüketir. Kanalınızda birden fazla bağlantı noktası varsa veya mesafe sınırına yaklaşıyorsa, düşük-kayıplı bileşenler, bağlantının alıcı-vericinin özellikleri dahilinde kalmasına yardımcı olur.
MPO polarite uyumsuzluğunu nasıl önleyebilirim?
Bir polarite yöntemi seçin, ana hat, kaset ve bağlantı kablolarını buna uygun tutun, tedarikçinizden bağlantı şemasını alın ve eşleştirmeyi varsaymak yerine bir fiber haritası veya test raporuyla doğrulayın.
OM3 ve OM4 fiberi aynı bağlantıda karıştırabilir miyim?
Işık geçecektir ancak performansı kaybedersiniz ve tekdüze bir kanaldan gelen garantilere ulaşırsınız ve sonuç daha yüksek hızlarda spesifikasyonların dışına çıkabilir. Kaset, gövde ve kablolar genelinde kanal başına tek bir fiber türü belirtin.
Temel Çıkarımlar
Bir MPO/MTP kaseti, bir dizi omurgası ile ekipmanınızın kullandığı LC veya SC bağlantı noktaları arasındaki pratik köprüdür -; fiber türü, sayım, polarite ve kayıp bütçesinin varsayılmak yerine birlikte planlanması koşuluyla yoğunluk, daha hızlı dağıtım ve daha basit değişiklikler sağlar.
Bunu eyleme geçirmek için: öncelikle raf düzeninizi, bağlantı hızlarınızı, mesafelerinizi ve alıcı-verici şerit sayılarını haritalandırın. Buradan, fiber tipini ve derecesini, fiber sayısını, ön arayüzü ve tek kutupluluk yöntemini düzeltin, ardından kaseti, ana hattı ve bağlantı kablolarını tek uyumlu sistem - olarak sipariş edin ve toplu sipariş gönderilmeden önce test raporlarını isteyin.
