MDU nedir? (Konsept)

MDU, Çoklu-Konut Birimi anlamına gelir. Telekomünikasyon ve ağ endüstrisinde bu terim, birden fazla bağımsız hanenin bulunduğu bir binayı ifade eder. Yaygın örnekler arasında apartmanlar, öğrenci yurtları, oteller ve ofis binaları yer almaktadır.

MDU fiber veya MDU fiber optik terimleri, bu çok haneli binalar için fiberin-ev-ev (FTTH) ağlarına-dağıtımını ifade eder. Bu, müstakil evler (SDU, Tek-Konut Birimi) için kablolamadan farklı bir dağıtım yöntemidir:

Karşılaştırmak	SDÜ	MDU
Kullanıcı Dağıtımı	Yapı başına bir hane olacak şekilde dağılmış	Konsantre, bina başına birden fazla ünite
Kablo Kullanımı	Her haneye özel kablo	Paylaşılan omurga, dallanmış damlalar
Bölme Yöntemi	Tipik olarak dış mekan	Binanın içinde katmanlı bölme
Kablolama Karmaşıklığı	Basit	Dikkatli planlama gerektirir

Telekomünikasyonda MDU'nun ne olduğuna ilişkin temel konsepti kavradıktan sonra, artık belirli bir MDU fiber kurulum çözümünün nasıl dağıtılacağına dair daha iyi bir anlayışa sahibiz.

Bu kılavuz sizin için hangi sorunları çözebilir?

Bu pratik bir fiber MDU proje kılavuzudur. İster bir MDU fiber optik projesi planlayan bir ağ mühendisi olun, ister telekomda MDU'nun anlamını anlaması gereken bir satın alma temsilcisi olun, ister MDU'nun telekomda ne anlama geldiğini anlamak isteyen bir mülk yöneticisi olun.

Veya sadece MDU kablo kablolamanın ilkelerini anlamak isteyen bir teknoloji meraklısı için, burada faydalı MDU proje bilgilerini bulacaksınız.

kullanacağımEvolux Fiber ürünleriÖrnek vermek gerekirse, ürün yelpazemiz MDU kablolamasına yönelik temel ekipmanları kapsamaktadır: fiber optik konektörler, yama kabloları, pigtailler, PLC ayırıcılar, terminal kutuları ve adaptörler-bunlar MDU fiber kurulumunda kesinlikle en sık kullanılan pasif bileşenlerdir.

Farklı boyutlardaki MDU'lar için hangi stratejiler kullanılmalıdır?

Dağıtım yöntemleri farklı olduğundan, bir stratejiyi uygulamaya başlamadan önce MDU'nuzun boyutunu anlamak çok önemlidir. Bu, kaç ayırıcıya, terminal kutusuna ve fiber optik kabloya ihtiyacınız olduğunu belirler. MDU telekom projeleri kat ve hane sayısına göre üç tipe ayrılmaktadır:

MDU Tipi	Zeminler	Birimler	Kablolama Stratejisi	Önerilen Bölme Mimarisi
Alçak-Kaliteli MDU	3 kattan az veya eşit	12 birime eşit veya daha az	Merkezi, bina dışındaki ekipmanlar	Tek-aşama 1:16
Orta-Kaliteli MDU	4-10 kat	12-128 adet	Dağıtılmış, ekipman odası + kat terminalleri	İki-aşamalı 1:8×1:8
Yüksek-MDU	>10 kat	>128 adet	Katmanlı, çoklu dağıtım odaları	İki-aşamalı 1:16×1:8

MDU Fiber ağı nasıldır?

İşte anlamanıza yardımcı olacak bir şema: Eksiksiz bir MDU fiber optik ağı, operatörün ucundan ev sahibinin sonuna kadar uzanan dört bölgeden oluşur:

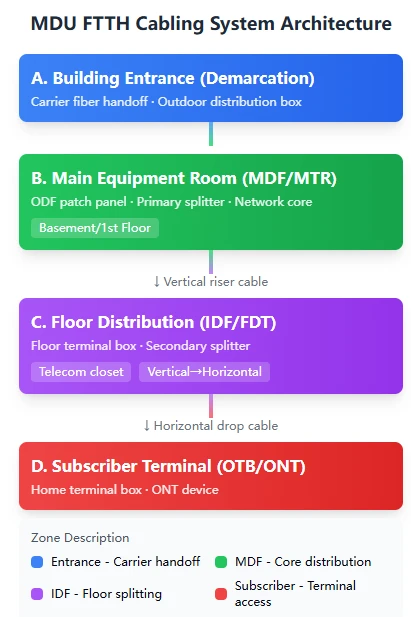

MDU FTTH Cbaling System Architecture

MDU fiber kurulumunun görevi bu dört bölgeyi uygun ekipmanlarla birbirine bağlamaktır.

Ana ekipman odası için hangi konfigürasyona ihtiyaç var?

MDU'nuzun boyutunu hatırlıyor musunuz? Daha sonra ilgili ana ekipman odasının nasıl yapılandırılacağını anlamaya başlayabiliriz. Ana ekipman odası öncelikle harici fiber optik sonlandırma, ana yönlendirme ve dağıtımdan sorumludur ve bu da genel ağ kapasitesini ve ölçeklenebilirliğini etkiler. Referansınız için doğrudan uygun ürünleri listeledim:

Evolux Fiber Önerilen Ekipman Yapılandırması

Ekipman Türü	Özellikler	Başvuru	Neden Bunu Seçmelisiniz?
Raf-Montajlı ODF	4U, 144/288 çekirdekli	Orta-Büyük MDU (60-200 adet)	Yüksek kapasite, kolay genişletme
ODF'yi{0}}Dışa Kaydır	2U, 48/96 çekirdekli	Orta MDU (24-60 adet)	Kolay kullanım, iyi değer
Sabit ODF	2U, 48 çekirdekli SC/96 çekirdekli LC	Küçük MDU (<24 units)	Basit yapı, düşük maliyet
Duvara-Montajlı Fiber Kutu	1U/2U, 12/24/48 bağlantı noktası	Alanın{{0}kısıtlı olduğu senaryolar	Zemin alanı gerekmez

ODF (Optik Dağıtım Çerçevesi), ana ekipman odasındaki önemli bir ekipman parçasıdır. Evolux'un ODF bağlantı panelleri birçok dikkate değer özelliğe sahiptir: düzgün görünüm, makul kablolama, bulunması kolay ve basit kurulum-bunlar daha sonraki bakımlar için özellikle önemlidir.

Evolux'tan spesifik bir örnek: 80-birimli orta katlı bir apartman binasının konfigürasyon şeması

Projeniz ayrıca 10 katlı, her katta 8 ünite olmak üzere toplam 80 üniteli bir bina ise ana ekipman odanız aşağıdaki gibi yapılandırılabilir:

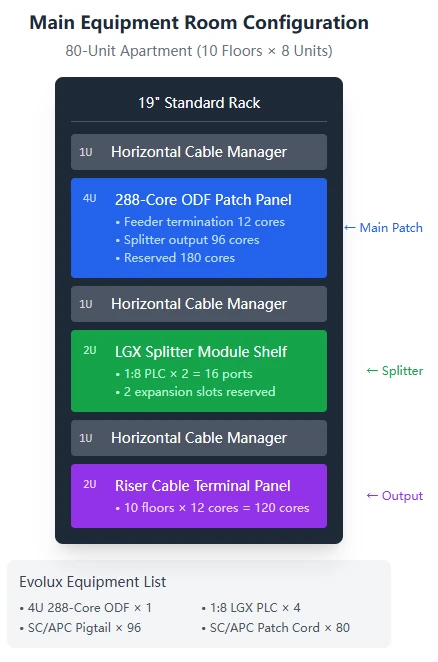

Main Equipment Room Configuration

Çözümde kullanılan ekipman listesi:·

4U 288-çekirdek rafa monte ODF × 1
1:8 LGX PLC ayırıcı × 4 (2 kullanımda, 2 beklemede)
SC/APC örgüsü 1m × 96
SC/APC bağlantı kablosu 2m × 80
1U yatay kablo yönetim rafı × 3

PLC optik ayırıcı nedir? Bir MDU'da nasıl kullanılır?

Operatörler yalnızca 1-2 optik fiber (1-2 PON bağlantı noktasına karşılık gelir) veya sınırlı sayıda fiber sağlayabilir, ancak onlarca, hatta yüzlerce haneyi birbirine bağlamamız gerekiyor. Bu durumda, bu sorunu "biri çoğa dönüştürerek" çözmek için bir optik ayırıcı kullanılır. Bir PLC optik ayırıcı, bir ışık ışınını birden fazla ışına "düzgün bir şekilde bölmek" için optik dalga kılavuzları ilkesini kullanır. Örneğin, 1:8 ayırıcının 1 girişi ve 8 çıkışı vardır; her çıkış orijinal sinyal gücünün yaklaşık 1/8'ine sahiptir.

Farklı uygulama senaryoları, ilgili paket türlerine sahip ayırıcıların kullanılmasını gerektirir:

Paket Tipi	Boyut Özellikleri	Nereye Kurulur	Ne Zaman Kullanılmalı
Çıplak Elyaf	En küçük	Ek koruma gerektirir	Özel birleştirme senaryoları
Mini Çelik Boru	3×40mm	Terminal kutularının içi	Zemin bölmede ilk tercih
ABS Kutusu	100×80×10mm	Bağımsız kurulum	Açık veya geniş yerler
LGX Kaset	Standart modül	ODF rafının içi	Ana ekipman odasının bölünmesi
Tak-Kartı	Kart-boyutunda	Dağıtım kutusu yuvaları	Kat dağıtım kutuları

Bölünme Oranı Referans Tablosu:

Bölünme Oranı	Teorik Kayıp	Gerçek Kayıp	Başvuru
1:2	3,0 dB	3,2-3,8 dB	Kademeli ön-aşama
1:4	6,0 dB	6,5-7,2 dB	Küçük, alçak-yükseklikli MDU
1:8	9,0 dB	9,5-10,5 dB	Orta MDU, en yaygın
1:16	12,0 dB	12,5-13,5 dB	Merkezi bölme
1:32	15,0 dB	15,5-17,0 dB	Büyük MDU birincil bölme
1:64	18,0 dB	18,5-20,5 dB	Ultra-yüksek yoğunluklu senaryolar

Tek-aşamalı mı yoksa iki-aşamalı bölmeyi mi seçmelisiniz?

Tek-aşamalı bölme, bodrum katına büyük bir ayırıcının (örneğin, 1:32) yerleştirilmesini ve fiberin her haneye doğrudan 32 yola bölünmesini içerir. Bu yaklaşımın yapısı basittir ve daha az bölünme noktasına sahiptir, ancak artan fiber optik kablo sayısı nedeniyle kablolama karmaşıktır.

İki-aşamalı bölme, bodrum katına 1:8'lik bir ayırıcının yerleştirilmesini ve ardından her kata başka bir 1:8'lik ayırıcının yerleştirilmesini içerir ve etkin bir şekilde 8 x 8=64 haneye hizmet verir. Bu yöntem daha az fiber optik kablo gerektirir ve daha esnektir ancak ilave ayırma aşaması fiber kaybını yaklaşık 10dB artırır.

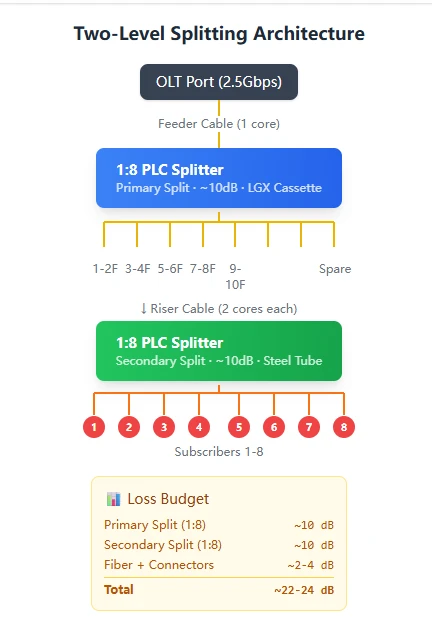

Two-Level Splitting Architecture

30'dan fazla hanesi olan MDU'lar için iki-aşamalı bölmeyi öneriyoruz. Bu, MDU fiber kurulumu için ana yaklaşımdır.

Terminal kutusu nasıl seçilir?

Zemin kablolama alanı, dikey omurga optik kabloları ile yatay bağlantı kablolarının "kesişme noktasıdır"-yükselticideki optik kablolar buraya "yerleşir" ve daha sonra her bir eve bağlanan birden fazla optik kabloya ayrılır.

Dahili Terminal Kutuları

Ürün	Bağlantı Noktası Sayısı	Boyutlar (mm)	Özellikler	Başvuru
Mini Terminal Kutusu	2 bağlantı noktalı	86×86×23	Ultra-ince, duvara-gömme montaj	Abone girişi
Standart Terminal Kutusu	4 bağlantı noktalı	120×80×25	Duvara-montaj, beyaz kaplama	Abone/küçük kat
Orta Terminal Kutusu	8 bağlantı noktalı	180×120×35	Yerleşik-ekleme tepsisi	Kat dağıtımı
Büyük Terminal Kutusu	16/24 bağlantı noktası	280×200×50	Ev ayırıcı olabilir	Kat ana dağıtımı

Dış Mekan Su Geçirmez Terminal Kutuları

Telekom dolabı nemliyse veya dağıtım noktası dışarıdaysa su geçirmez türleri kullanın:

Ürün	Bağlantı Noktası Sayısı	Koruma Derecesi	Başvuru
8 Bağlantı Noktalı Su Geçirmez Kutu	8 bağlantı noktalı	IP65	Nemli ortamlar/yarı-dış mekan
16 Bağlantı Noktalı Su Geçirmez Kutu	16 bağlantı noktalı	IP65	Zemin dış dağıtımı
24 Bağlantı Noktalı Su Geçirmez Kutu	24 bağlantı noktalı	IP65	Büyük zeminler/çoklu{0}}taşıyıcı

Kat Terminal Kutusu Kurulum Şeması:

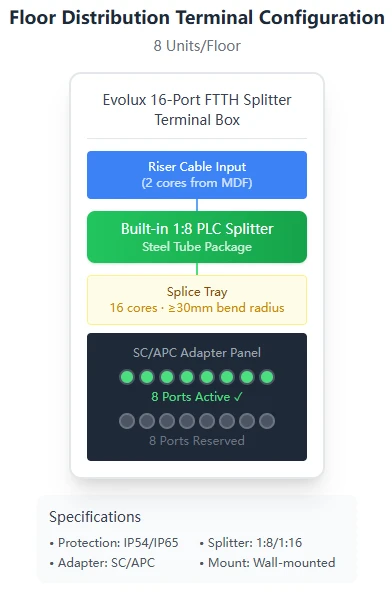

Floor Distribution Terminal Configuration

Fiber optik kablo nasıl seçilir? Farklı yerler için hangi tür kullanılmalıdır?

MDU kablo seçiminde kurulum konumu, çekirdek sayısı gereklilikleri ve alev geciktiricilik derecesinin- dikkate alınması gerekir. Farklı alanlarda farklı tipte fiber optik kablolar kullanılmaktadır:

Yükseltici Omurga Kabloları

Ürün Modeli	Çekirdek Sayısı	Elyaf Tipi	Ceket	Yangın Derecelendirmesi	Başvuru
GJFJV	2-24 çekirdek	G652D/G657A1	LSZH	Yükseltici	İç mekan yükseltici ilk tercih
GJSFJV	6-24 çekirdek	G657A1	LSZH+Çelik Bant	Yükseltici	Ekstra korumaya ihtiyaç duyulduğunda
GYFTY	12-288 çekirdek	G652D	PE	Dış mekan-derecelendirmesi	Bina girişine açık

Yatay Dağıtım Kabloları

Ürün Modeli	Çekirdek Sayısı	Elyaf Tipi	Ceket	Özellikler	Başvuru
GJXZY	2-24 çekirdek	G657A2	LSZH	Mikro-tüp, esnek	Koridor dağıtımı
GJPFXJH	12-48 çekirdek	G657A	LSZH	Çok-çekirdekli sıkı arabellek	FTTB katı

Bırakma Kablosu

Ürün Modeli	Çekirdek Sayısı	Dış Çap	Elyaf Tipi	Ceket	Başvuru
GJXFH (Kelebek)	1-4 çekirdek	2×3mm	G657A1/A2	LSZH	Kapalı alanda bırakma
GJXFH (Kendi-Destekli)	1-4 çekirdek	2×5mm	G657A2	LSZH+Çelik Tel	Havadan düşüş
GJYXFCH	2-12 çekirdek	Yuvarlak	G657A2	LSZH	Havadan/dış mekan
Sıkı Tampon	1-2 çekirdek	3,6-4,8 mm	G657A1	LSZH-OFNP	İç mekan kablolaması

MDU yapar mı Ev kurulumu için G657 fiber optik kabloya mı ihtiyacınız var?

G657 serisi "bükülmeye-duyarsız fiberdir", yani kaybı artırmadan çok küçük bir bükülme yarıçapıyla çalışabilir. Bu, onu koridor köşeleri ve dar kablo kanalı kıvrımları için ideal kılar.

Standart	Minimum Bükülme Yarıçapı	Ek Kayıp @1550nm	Evolux Ürünü
G.657A1	10 mm	10 mm/10 turda 0,25 dB'den az veya ona eşit	Standart saplama kablosu
G.657A2	7,5 mm	15 mm/10 turda 0,03 dB'den az veya ona eşit	Dar alan düşer
G.657B3	5 mm	5 mm/1 turda 0,15 dB'den az veya ona eşit	Aşırı bükülme senaryoları

Fiber optik terminal kutusu nerede bulunur?

Fiber optik terminal kutusu, fiber optik kabloların kullanıcının evine ulaşmasındaki son duraktır-optik modem (ONT) buraya bağlanır.

Ev Terminal Kutusu Seçimi

Senaryo	Önerilen Ürün	Özellikler	Özellikler
Standart Konut	Mini FTTH Terminal Kutusu	2 portlu, beyaz	86-tipi panel, duvara gömme montaj
Lüks Konut	Gömme Terminal Kutusu	2 bağlantı noktalı, gizli	Dekorla uyum sağlar
Ticari Kullanıcı	Standart Terminal Kutusu	4 bağlantı noktalı	Birden fazla ONT'yi veya yedekleme hattını destekler
Dış Mekan ONT	Su Geçirmez Terminal Kutusu	2 bağlantı noktalı, IP65	Dış mekan kurulumu, su geçirmez

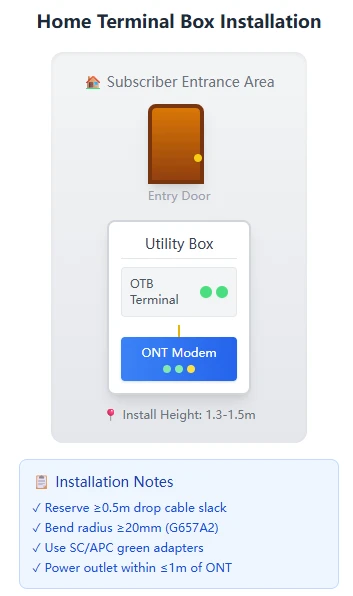

Kurulum Konumu ve Önemli Noktalar Şeması:

Home Terminal Box Installation

Fiber Optik Konektörler ve Adaptörler: Bu Küçük Aksesuarlar Çok Önemlidir

MDU fiber ağlarında, konektörler ve adaptörler, boyutları küçük olsa da büyük miktarlarda kullanılır ve çok önemli bir rol oynarlar; bunlar, optik fiberler arasında "tak-ve-çalıştır" bağlantılarının sağlanmasından sorumludurlar.

Ortak Bağlayıcı Türleri

Tip	Dış görünüş	Ana Kullanım
SC/APC	Yeşil kare kafa	MDU için gerekli PON ağ standardı
SC/UPC	Mavi kare kafa	PON-olmayan senaryolar
LC	Küçük kare kafa	ODF'de yaygın-yüksek yoğunluklu senaryolar
FC	Yuvarlak dişli kafa	Eski ekipman

SC/APC'yi sürekli olarak yeşil konektörlerle kullanmanızı öneririz. Bu, yanlış yerleştirmeyi önlemeye yardımcı olacaktır.

Peki ya büyük MDU'lar?

Yüksek-yoğunluklu bir MPO/MTP çözümü kullanabiliriz:

200'den fazla kullanıcısı olan büyük MDU fiber optik projeleri için geleneksel tek-çekirdekli konektörler çok verimsizdir. Evolux'un MPO/MTP çözümü dağıtım verimliliğini önemli ölçüde artırabilir.

MPO/MTP bağlantı paneli özellikleri

Ürün	Özellikler	Çekirdek Yoğunluğu	Başvuru
MPO/MTP Bağlantı Paneli 1U	96 çekirdekli	96 çekirdek/1U	Orta MDU ana dağıtımı
MPO/MTP Bağlantı Paneli 1U	144 çekirdekli	144 çekirdek/1U	Büyük MDU ana dağıtımı
MPO/MTP Bağlantı Paneli 3U	288 çekirdekli	96 çekirdek/U	Ekstra-büyük MDU
MPO/MTP Bağlantı Paneli 4U	384/576 çekirdekli	96-144 çekirdek/U	Veri merkezi notu

MPO önceden sonlandırılmış-sistemlerin avantajları:

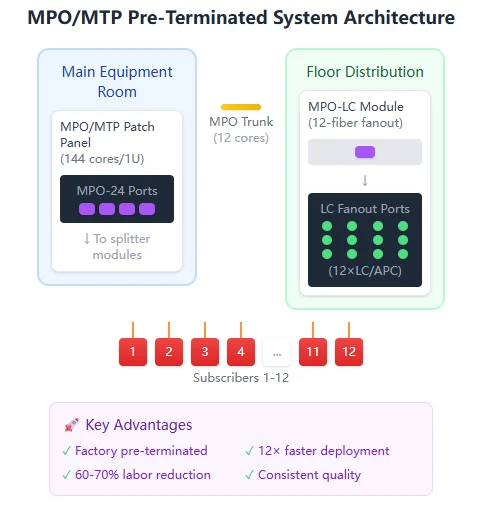

MPO/MTP Pre-Terminated System Architecture

Sıkça Sorulan Sorular

Ürün Hızlı Arama ve Kayıp Hesaplama

ODF Patch Panel Nasıl Seçilir?

Kullanıcı Ölçeği	Önerilen Ürün	Özellikler	Bağlayıcı Türü
<20 units	1U Sabit	24 çekirdekli	SC
20-40 adet	1U Slayt-Dışarı	48 çekirdekli	SC/LC
40-80 adet	2U Slayt-Dışarı	96 çekirdekli	LC
80-150 adet	4U Raf-Montajı	144 çekirdekli	LC
150-250 adet	4U Raf-Montajı	288 çekirdekli	LC/MPO
250+ birim	MPO Yüksek-Yoğunluk	576 çekirdekli+	MPO-LC

Splitter Nasıl Seçilir?

Bölme Aşaması	Bölünme Oranı	Paket Tipi	Kurulum Yeri
Birinci Aşama	1:8/1:16	LGX Kaset	ODF rafı
İkinci Aşama	1:8	Çelik Boru / ABS Kutusu	Zemin terminal kutusu
Tek Aşamalı	1:16/1:32	ABS Kutusu	Dış mekan dağıtım kutusu

Kablo Nasıl Seçilir?

Başvuru Yeri	Önerilen Ürün	Çekirdek Sayısı	Elyaf Tipi
Açık Besleyici	GYFTY	12-48 çekirdek	G652D
İç Mekan Yükseltici	GJFJV	24-48 çekirdek	G657A1
Koridor Yatay	GJXZY	12-24 çekirdek	G657A2
Kapalı Alan Bırakma	GJXFH/Sıkı Arabellek	1-2 çekirdek	G657A1/A2
Dış Mekan Bırakma	GJXFH Kendini-Destekleyen	1-2 çekirdek	G657A2

Terminal Kutusu Nasıl Seçilir?

Kurulum Yeri	Önerilen Ürün	Bağlantı Noktası Sayısı	Koruma Derecesi
Abone Girişi	Mini Terminal Kutusu	2 bağlantı noktalı	IP20
Kat Klozet (Kapalı)	Standart Terminal Kutusu	8/16 bağlantı noktası	IP54
Zemin Klozet (Nemli)	Su Geçirmez Terminal Kutusu	8/16/24 bağlantı noktası	IP65
Dış Mekan Dağıtımı	Su Geçirmez Dağıtım Kutusu	16/24 bağlantı noktası	IP65

Zarar Bütçesi Nasıl Hesaplanır?

PON sistemlerinin güç bütçesi sınırları vardır (tipik olarak 28-32dB). Bunu aştığınızda okuldan ayrılmalar yaşarsınız. MDU fiber kurulumu yaparken kayıp bütçesini önceden hesaplamanız gerekir.

Kayıp Kaynakları

Kayıp Türü	Tipik Değer	Notlar
Lif Kaybı	0,35-0,4 dB/km	Birkaç yüz metrelik bina 1-2dB ekler
Ayırıcı Kaybı	10-17 dB	Bölünme oranına bağlıdır
Bağlayıcı Kaybı	0,3-0,5 dB/her biri	Montaj ilişkisi kurulan her bağlantı noktası
Ekleme Kaybı	0,05-0,1 dB/her biri	İyi birleştirme kalitesiyle
