"En iyi tek modlu fiberi kullandığımda neden 10G kampüs ağım hala gecikiyor?"

Bu, üniversiteden üç gün önce bir sistem entegratörünün panik dolu mesajıydı.Tam Optik Kampüsdevretmek. Laboratuarda,Tek Mod ve Çoklu Modbasit bir teknik özellik sayfası karşılaştırmasına benziyor. Gerçek bir iş sitesinde mi? Farklı hikaye. Birisinin UPC mavi konnektörünü APC yeşil adaptörüyle eşleştirmesi nedeniyle projelerin raydan çıktığını gördük. Veya ONT bağlantı bütçesini hafife aldınız. Ya da daha ucuz çok modlu optiklerin kullanılabileceği 100 metrelik mesafeler için tek modlu alıcı-vericilere ayrılan bütçe boşa harcandı.

FTTO'nun yeni standart haline gelmesiyle birlikte, fiber seçimi "uzun süre için tek mod, kısa süre için çoklu mod"un çok ötesine geçmiştir. Kablolama yaklaşımınız ders kitabındaki alanda sıkışıp kaldıysa-dürüst olmak gerekirse, gelecekteki yükseltmeler için kara mayınları dikiyor olabilirsiniz.

Şunu hayal edin: 20 yıl boyunca tek bir kablo değişimine ihtiyaç duymayacak 50-binalı bir kampüs. Bu, iyi tasarlanmış bir tasarımın vaadiPOL kablolama kılavuzuuygulama. Ama oradaki yol? Tuzaklarla dolu. LC mi yoksa SC/APC mi? Yatay çalışmalarda tam tekli mod mu, yoksa optik modüllerden tasarruf etmek için çoklu modu mu koruyun? Yanlış bir bağlayıcı özelliği yalnızca zaman çizelgenizi geciktirmez. Yıllarca süren bakım baş ağrılarını çoğaltır.

Yüzlerce kez gördüğünüz fizik tanımlarını geçelim. Buradaki amaç: "ilk seferde doğru yapın" kararını vermenize yardımcı olmak.

Aslında Önemli Olan Sayılar

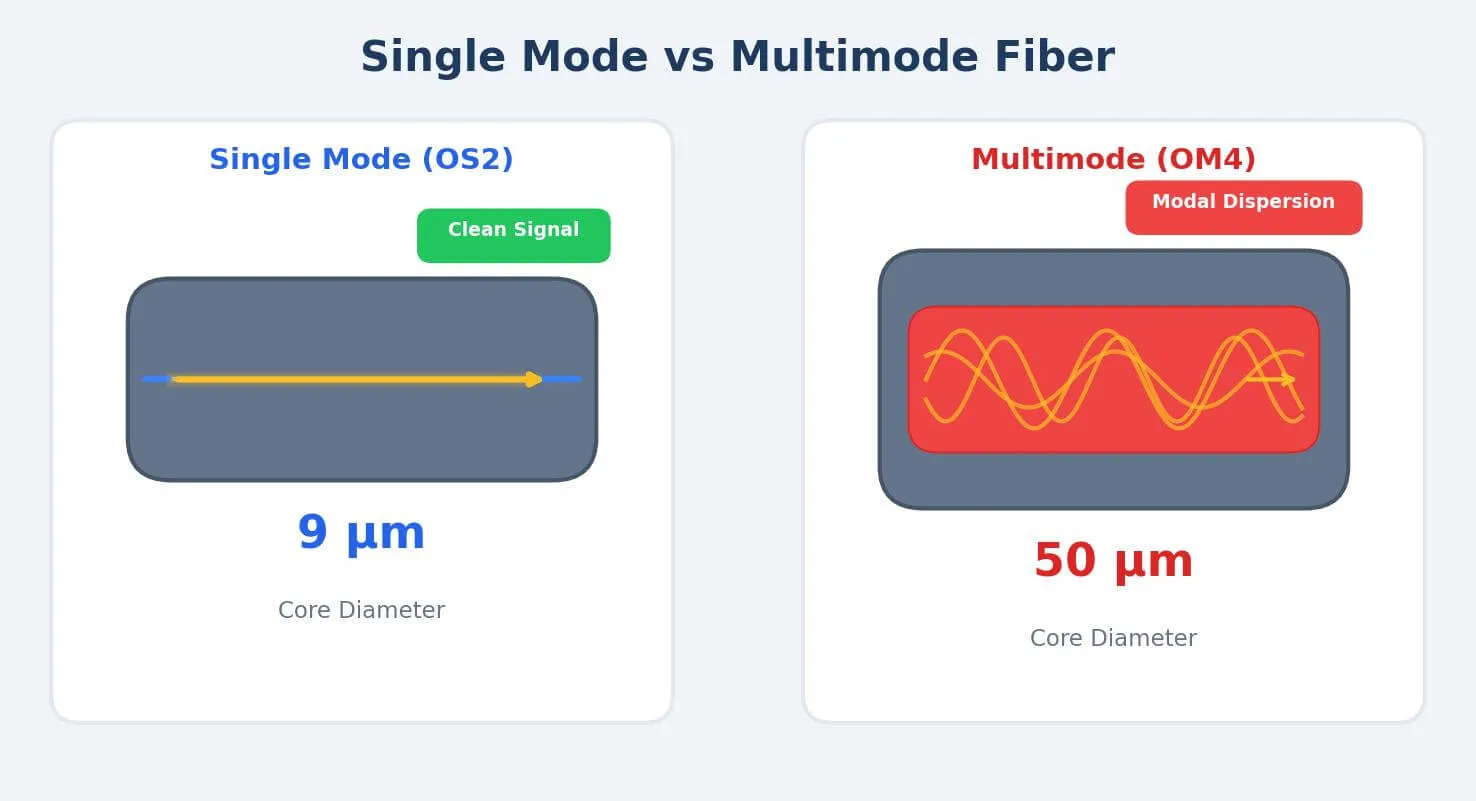

Standart karşılaştırma tablosunu gördünüz. Çekirdek çapı, dalga boyu, mesafe. Anladım. Ancak bu grafikler size gerçek hikayeyi anlatmıyor: Tek mod ve çok mod arasındaki karar parayla ilgilidir. Fizik değil.

Bu şekilde düşünün. Tekli mod, bir spor otomobildir-bir çekirdekten aşağıya inen tek bir ışık huzmesi, kıyaslandığında insan saçının şişman görünmesine neden olacak kadar incedir (9 mikrometre). Temiz sinyal, takviyeye ihtiyaç duymadan 10, 20, 100 kilometre yol kat eder. Multimode kamyonettir. Daha geniş çekirdek (50 mikrometre-hala saçtan daha ince, ancak 6 kat daha büyük), birden fazla ışık hüzmesi aynı anda yansıyor. Çalışması daha kolay, bağlanması daha ucuz. Ancak sıçrayan bu ışınlar birkaç yüz metreden sonra karışmaya başlıyor. Sinyal çamurlanıyor.

Tuzağı gördün mü? Tek modlu kablo daha ucuzdur. Ancak alıcı-vericilerin maliyeti 3-5 kat daha fazladır. 500-portlu bir kampüs için bu fark yalnızca optik açısından 30.000-50.000 ABD dolarına ulaşır. Güneydoğu Asya'daki 2023-2024 projelerimizde, satın alma ekiplerinin, kısa vadede "geleceğe hazır olmak için" tam olarak bu hesaplamalı tek modlu seçimden yandığını, ardından alıcı-verici maliyetleri bütçeyi aştığında çabaladığını gördük.

Artık-POL mimarisi her şeyi değiştiriyor.Tam Optik KampüsPOL kullanarak dağıtımlargerekmektek mod. Seçim söz konusu değil. Teknoloji, bir fiber tel üzerinde zıt yönlerde hareket eden iki dalga boyunun GPON dalga boyu-bölme çoğullamasını- kullanır. Yalnızca tek modun temiz iletimiyle çalışır.

Yani eğer POL oluşturuyorsanız çok modlu tartışmayı atlayın. Peki geleneksel Ethernet? orasıOptik LAN için Fiber seçimikarmaşıklaşıyor.

SC/APC Neden POL'e Hakim Oluyor (Ve Renkleri Karıştırdığınızda Ne Olur)

Geleneksel kampüs ağları bir ağaca benzer. Kökte çekirdek anahtar, dallarda dağıtım anahtarları, her katta erişim anahtarları. Bir sürü ekipman, bir sürü güç, bir sürü şey bozuluyor.

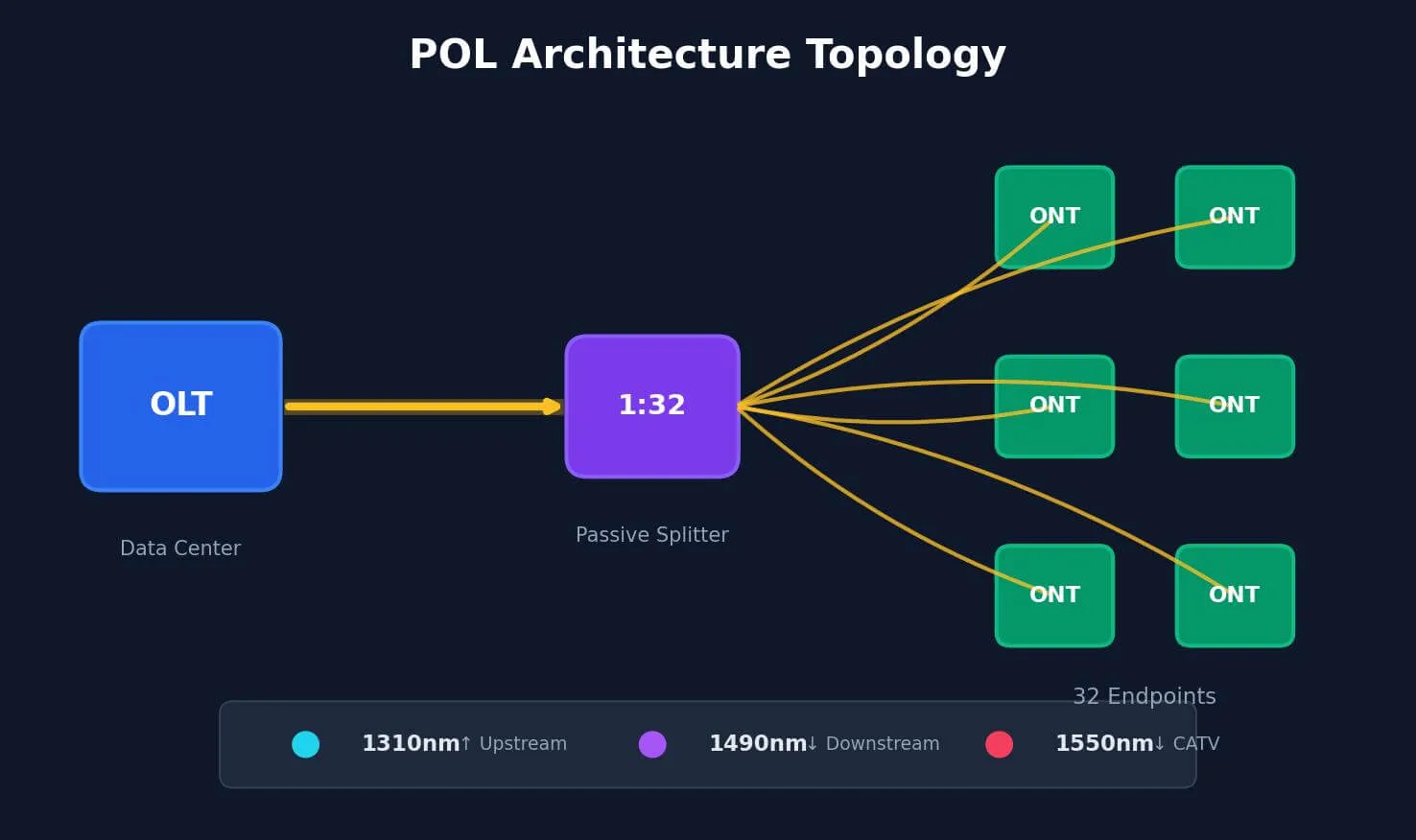

POL bunu düzleştiriyor. Merkezi bir OLT, pasif ayırıcılar aracılığıyla her masa veya odadaki ONT'lere bağlanır. Ara anahtar yok. Her katta IDF dolabı yok. Sadece fiber, ayırıcılar, uç noktalar.

[Veri Merkezi] → OLT → Tek Fiber → 1:32 Ayırıcı → 32 ONT

Aşağı akış: 1490nm|Yukarı akış: 1310nm|Her ikisi de TEK fiber iplikte

Ayırıcılar tamamen pasiftir. Güç yok, elektronik yok, arızalanacak bir şey yok. OLT'den gelen ışık 1:32'lik bir ayırıcıya çarpar ve 32 konuma bölünür. 32-yollu fıskiyeli bir bahçe hortumu gibi; ancak su basıncını değil lazer ışığını bölüyorsunuz.

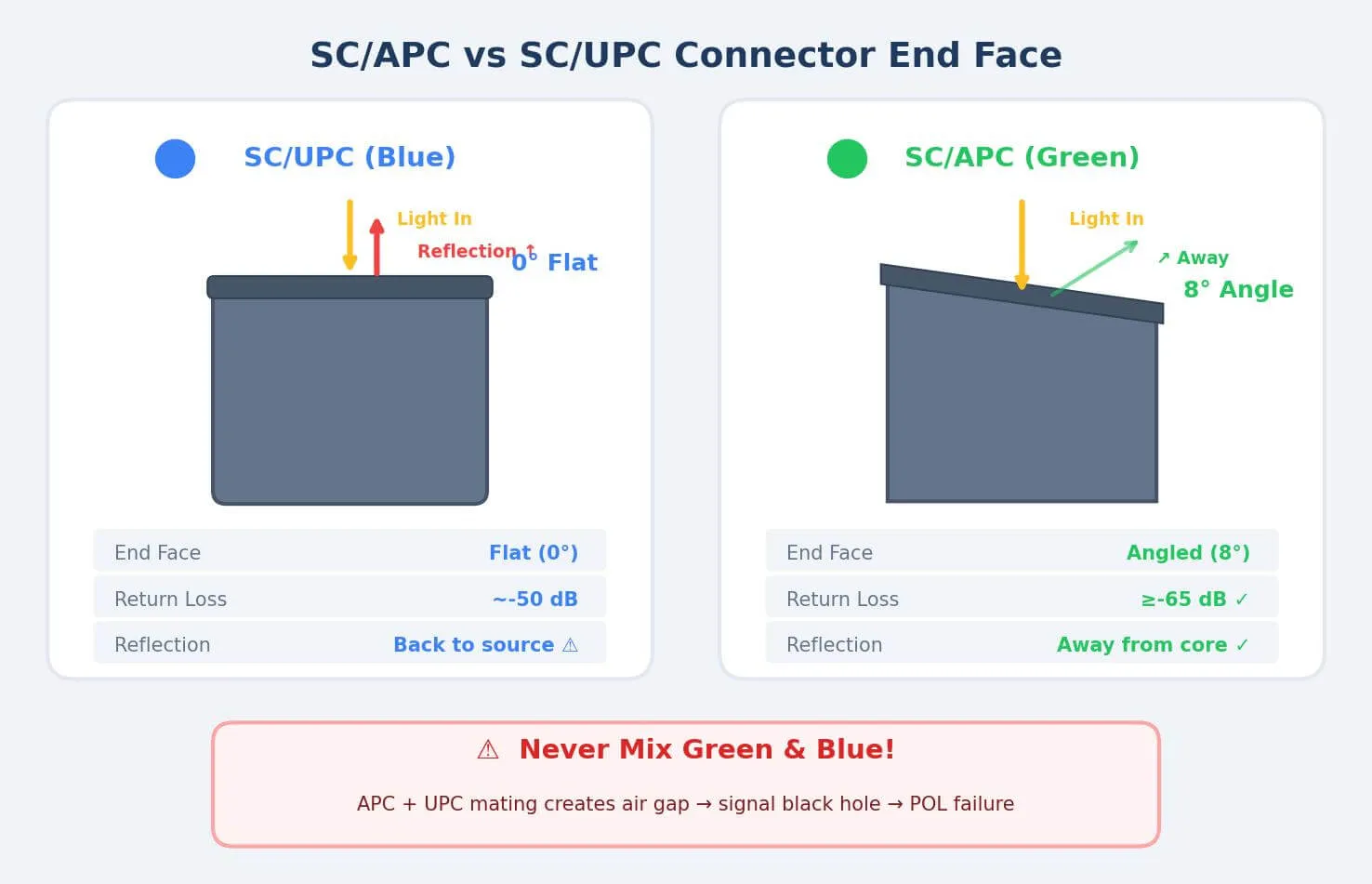

Çoğu kılavuzun atladığı kritik ayrıntı: POL, neredeyse evrensel olarak SC/APC konektörlerini kullanır. "APC", düz yerine 8 derecede cilalanmış Açılı Fiziksel Temas-halkası anlamına gelir. Işık düz bir yüzeye (UPC) çarptığında, bir kısmı doğrudan kaynağa doğru geri seker. Çift yönlü POL'de bu yansımalar gürültü yaratır. Düzinelerce bağlantı noktasında gürültü birikir.

Açılı APC yüzü yansımaları merkezden uzağa yansıtır. Dönüş kaybı ~-50 dB'den (UPC) -65 dB veya daha iyisine (APC) düşer. Yaklaşık 30 kat daha az yansıyan ışık geri dönüyor. POL açısından mı? Temiz sinyal ile bozulmuş sinyal arasındaki fark.

TIA Fiber Optik Eğitim Konseyi bunu basitçe ifade ediyor: SC/APC, pasif optik ağlar için standarttır çünkü çift yönlü sistemlerde geri dönüş kaybı özellikleri önemlidir. SC/APC'ye gidip-bunu ikinci kez tahmin etmeyin-.

Yeşil ve maviyi karıştırdığınızda ne olur:

Bunu geçen yıl akıllı otel GPON projesinde gördük. Yüklenici, zemin-seviyesindeki ayırıcı çıkışlarında-SC/APC'yi (yeşil) doğru kullandı. Ancak daha sonra odalara ONT bağlantıları için SC/UPC (mavi) bağlantı kabloları verildi. Fiziksel olarak prize takılır. Elektriksel olarak mı? Felaket.

Düz bir yüzle buluşan açılı yüz küçük bir hava boşluğu yaratır. Temas alanı neredeyse sıfıra kadar daralır. Geri dönüş kaybı düşüyor. Yansıyan optik güç, OLT'de yüksek-yansıma alarmlarını tetikledi. Daha da kötüsü-1550nm CATV sinyali daha yüksek güçte geldiğinde, hava boşluğu yansımaları kenar odalardaki ONT'lerin tekrar tekrar çevrimdışı kalmasına neden oldu. Misafirler şikayetçi oldu. Yönetim paniğe kapıldı. Düzeltme, - oda için bağlantı kablolarının yeniden çekilmesini gerektiriyordu.

Tamamen-optik bir ağda, yeşilden-maviye-biraz daha yavaş değildir. Bu bir sinyal kara deliği. Bu 1 dB'lik ekleme kaybı artışı küçük görünüyor-ancak 1:64 bölünmüş bağlantıda sistemi bozan şey bardağı taşıran son damla oldu.

Gerçek Dağıtım Kararları

Veri merkezinden ilk ayırıcıya kadar olan omurga.Bu sizin otoyolunuz. Her şey onun içinden akıyor. POL, SC/APC'li-tartışmasız tek modlu OS2 anlamına gelir. Ancak kablo kalitesi, önceden-sonlandırılmış vs sahada sonlandırılmış-yedek fiber sayısı? Hala alınacak kararlar.

2 km'nin altındaki koşular için (çoğu kampüs omurgası), standart OS2 işi halleder. Premium düşük-kayıplı fiber mi? Çok uzun ayırıcı zincirleri zorlamadığınız veya 25G-PON yükseltmeleri planlamadığınız sürece aşırıya kaçarsınız. Bağlayıcı başına ekleme kaybı 0,3 dB'nin altında kalmalıdır-bunu RFQ'nuzda belirtin, test raporları isteyin.

Önceden sonlandırılmış devre kabloları-daha maliyetlidir ancak kurulum süresinden tasarruf sağlar. Kesintinin en aza indirilmesinin önemli olduğu hastaneler veya üniversiteler için mi? Buna değer. Boş vaktiniz olan yeni inşaatlar mı? Alan sonlandırma iyi çalışıyor. OLT'de yüksek-yoğunluklu sonlandırma için,fiber optik konnektörlerrafa monte uygulamalar için tasarlanmış-, bakım sırasında bağlantı noktası tanımlamayı ve erişimi kolaylaştırır.

Ayırıcılardan ONT'lere dağıtım kabloları.

burasıFTTO fiber konnektörlerilginç olsun. Her ayırıcıdan 32 konuma tek bir kablo-32 kablo yok. Ayırıcı sayısıyla çarpın. Orta büyüklükteki kampüste 1,500+ uç noktaya hizmet veren 50+ ayırıcı bulunabilir. Çok sayıda konektör.

SC/APC varsayılan olarak kalır. Ancak önce ONT teknik özelliklerinizi kontrol edin-bazı yeni modeller LC/APC bağlantı noktalarını kullanır. Öyleyse, LC-sonlandırılmış kabloları baştan sona çalıştırabilir (temizleyici) veya ayırıcıda SC-LC hibrit adaptörlerini kullanabilirsiniz (bağlantı noktaları ekler). Biz genellikle ilk seçeneği öneriyoruz. Her adaptör potansiyel bir arıza noktasıdır.

Bağlayıcı kalitesi neden geniş ölçekte önemlidir:

Konektör başına 0,1 dB'lik bir fark önemsiz gibi görünüyor. Yüzlerce bağlantı arasında çarpma-değildir. Tipik 1:32 POL mimarisi ~28 dB toplam kayıp bütçesine sahiptir. Splitter 15-17 dB yiyor. Kablo zayıflaması birkaç dakika daha sürer. Geriye tüm konnektör kayıpları için belki 8-10 dB kalıyor. Ucuz konektörler daha uzun çalışmalarda bütçenizi aşmanıza neden olur.

Geleneksel Ethernet omurgası (POL yapmadığınızda).Herkes POL'e hazır değil. Mevcut altyapıyı yenilemek mi istiyorsunuz? Bütçe kısıtlamaları mı? Geleneksel anahtarlamalı Ethernet hala çalışıyor. Yine de farklı lif kararları.

300 metrenin-zemin-kattan-arasına, bitişik binalarda-LC dubleksli OM4 çoklu mod ekonomik açıdan mantıklıdır. Düzinelerce anahtar bağlandığında alıcı-verici tasarrufları (SR ve LR modülleri) artar. Hesap 300+ metrede tersine dönüyor. Çok modlu mücadeleler, özellikle yüksek hızlarda.Kampüs Ağında tek modlu kullanımBinalar arası bağlantılar-sınırsız bant genişliği payı sağlar. Bir kez yükleyin, 10G, 100G, 400G-sonra ne olursa olsun destekleyin.

LC/UPC (APC değil), noktadan{0}}noktaya Ethernet için iyi çalışır. Çift yönlü WDM olmadığından ekstra APC maliyeti ve kullanım bakımı gerekli değildir.

Masaüstü Bağlantıları ve Bölge Muhafaza Çözümü

FTTO, fiberin masaya ulaşması anlamına gelir. Veri merkezinden farklı bir ortam. Kablolar tekmeleniyor. Sandalyeler üzerlerine yuvarlanıyor. Temizlik personeli eşyalara çarpıyor.Fiber Konektör Seçim Kılavuzumasaüstü için dayanıklılığa öncelik verir.

Bükülmeye-duyarsız fiber (BIF) konusunda pazarlık yapılamaz-. Standart fiber dar virajlarda sinyali kaybeder. BIF, bükülme yarıçaplarını serçe parmağınızdan 7,5 mm-daha sıkı tutar. Önceden kesilmiş ara kablolar (2m, 3m, 5m), her masada saha sonlandırmasına kıyasla zamandan tasarruf sağlar. Maliyet farkı minimum düzeydedir, uygunsuz kurulum konumlarından kaynaklanan değişkenliği önler.

Açık ofis mücadelesi:

Büyük bir internet şirketine yönelik bir projede{0}}tamamen açık ofis düzeni-tasarımcı, destek sütunlarına görünür herhangi bir kablo kanalı monte etmeyi reddetti. Omurgadan her masaya doğrudan yönlendirme, her yerde fiber anlamına geliyordu. Sürdürülmesi kabus.

Çözümümüz: Tavan plenumunda veya yükseltilmiş döşeme altında Bölge Muhafazaları. Çoklu-fiber MPO hatlarını omurgadan her bölge kutusuna çalıştırın. Kutunun içinde yakındaki 6-8 iş istasyonuna hizmet veren LC Uniboot bağlantı kablolarını çıkarın.

Kazanç mı? İş istasyonları hareket ettiğinde (ki her zaman öyledir), tavandaki omurga fiberine dokunmazsınız. Bölge kutusundaki 3 metrelik bağlantı kablosunu değiştirmeniz yeterli. Müşterimizin tahmini: MAC'lerin (taşıma/ekleme/değişiklik) işçilik maliyetinde %70 azalma. 3 yılı aşkın süredir ofis yeniden yapılanmalarının toplamı buna ekleniyor.

Kritik ayrıntı: dar bölge kutularında, LC Uniboot veya Push-Pull Tab konektörleri zorunludur. 12 bağlantı kablosu takıldığında, standart LC konektörleri herhangi bir şeyi çıkarmak için yeterli parmak alanı bırakmaz. Bunu, bir yenileme projesinde-sadece bir kabloya erişmek için kutunun yarısını çıkarmak zorunda kaldığımızda zor yoldan öğrendik.

Para Sorusu

Herkes maliyeti soruyor. Cevap zaman diliminize bağlıdır. POL'nin ön maliyeti daha yüksektir (OLT'ler ve ONT'ler ucuz değildir) ancak diğer her şeyde-özellikle 10 yıl boyunca önemli ölçüde tasarruf sağlar.

500 uç nokta için kaba döküm. Bunlar sektör tahminleridir, garantili teklifler değildir-kilometreniz satıcıya, bölgeye ve özelliklere göre değişir.

POL'un en çok tasarruf sağladığı yer: zemin alanı ve güç. Geleneksel ağların her kat-anahtarında, UPS'de ve klimada IDF dolaplarına ihtiyacı vardır. POL, bunların hepsini, güç gerektirmeyen, soğutma gerektirmeyen, ders kitabı boyutunda duvara monte-kutuya sığan pasif ayırıcılarla değiştiriyor. Huawei'nin FTTO dokümanları %50-%70 güç azaltımı- iddia ediyor, bu bir pazarlama rakamı, buna şüpheyle yaklaşın, ancak yön gerçek. Daha az aktif cihaz, daha az elektrik ve kaldırılacak daha az ısı anlamına gelir.

Kir Düşmanınızdır (500 Dolarlık Ders)

Satış broşürlerinin vurgulamadığı bir şey var: Kirlilik, fiber ağ arızalarının önde gelen nedenidir. Ekipman arızası değil. Kablo hasarı değil. Kir.

Tek modlu fiberin 9-mikrometrelik bir çekirdeği vardır. Gözünüzle göremediğiniz bir toz ışığı ışık iletiminin %10'undan fazlasını engeller. Parmak izi yağı, bağlantıyı kesmeye yetecek kadar kayıp yaratır. Bağlantı bütçelerinin sıkı olduğu POL sistemlerinde, birkaç noktadaki kirlenme ağ çapında sorunlara neden olur.

5.000 dolara dönüşen 500 dolar:

Güneydoğu Asya kampüs projesi. Müşteri, bütçeden profesyonel temizlik kitlerinden yaklaşık 500 $ kesti. "Sadece toz kapakları kullanın ve dikkatli olun." İşçilerin uygun denetim ekipmanı olmadan kurulum yapmasına izin verildi.

Devir teslimden bir hafta sonra, bağlantıların yaklaşık %15'inde açıklanamayan paket kaybı görüldü. Mühendislik ekibinin OTDR ekipmanıyla geri dönmesi, konnektörleri tek tek çekmesi ve her uç yüzü incelemesi gerekiyordu. Bulgu: Kirlenmiş yüksüklerin çoğu kurulum sırasında toz parçacıkları tarafından çizilmiştir. Geri dönüşü olmayan hasar.

Nihai fatura: ~100 bağlantı kablosunun değiştirilmesi (2.000 ABD Doları malzeme), iki teknisyen için üç günlük işçilik (3 ABD Doları,000+), artı başarısız bir devirden kaynaklanan itibar kaybı. 500 dolarlık "tasarruf" onlara 10 katına mal oldu.

Bir fiber konektörün uç yüzü bir göz küresinden daha kırılgandır. 400x büyütme altında bir toz parçacığı aydaki bir kratere benziyor. Temizlik aletleri satın almıyorsanız, onarımlar için bütçeyi üç katına çıkarın.

Çiftleştirmeden önce muayene zorunludur. 400x fiber mikroskobun maliyeti birkaç yüz dolardır ve binlerce dolarlık sorun giderme işlemini engeller. Kurulum ve bakım sırasında-takmadan önce her konektör incelenir. Temizleme protokolü: önce kuru silin (tiftik-içermeyen), gerekirse %99+ izopropil alkolle ıslak temizleyin, tekrar kurulayın, yeniden-inceleyin. 30 saniye sürer. Atlamanın daha sonra teşhis edilmesi saatler alır.

Sırada Ne Olacağını Planlamak

Kampüs lifi 15-25 yıl dayanır. Bugün kurduğunuz kablo, bizim icat etmediğimiz teknolojiler standart hale geldiğinde de hala orada olacak.

POL için iyi haber: Fiziksel katman tüm yol haritasını destekliyor. Mevcut GPON, 2,5 Gbps aşağı akışta çalışıyor. 10G-PON (XGS-PON) zaten mevcut. 25G-PON denemelerde. 50G-PON standart geliştirmede. Hepsi aynı fiber ve bağlayıcıları kullanıyor{10}yalnızca OLT ve ONT ekipmanı değişiklikleri.

OFS Optics, çoklu modun kurumsal mesafelerin çoğunu yeterince idare ederken, tekli modun bant genişliği avantajlarının veri hızları arttıkça daha belirgin hale geldiğini belirtiyor. Alıcı-verici primleri daraldıkça tekli moda doğru eğilimi kabul ediyorlar.

A Tam Optik Kampüstek mod üzerine inşa edilmiş, Wi-Fi 7 ana taşıyıcısını (AP başına çoklu-gigabit), 8K video gözetimini, kablolara dokunmadan-tahmin edemeyeceğimiz IoT yoğunluklarını yönetir. Altyapıyı ilk seferde doğru hale getirmenin değeri budur.

Teklif Talebinize Neler Eklenmelidir?

Bir bağlantı için konektörler tedarik ederkenPOL kablolama kılavuzu-uyumlu dağıtım için şu minimum değerleri belirtin:

Ekleme kaybı: Tipik olarak 0,25 dB'den az veya eşit, Maksimum 0,35 dB'den az veya eşit

Geri dönüş kaybı (APC): 65 dB'den büyük veya eşit

Yüksük: Zirkonya seramik

Çiftleşme döngüleri: 500'den büyük veya eşit, 0,2 dB'den az veya eşit değişiklik

Dokümantasyon: Bireysel test sonuçları veya seri sertifikaları

Görev-kritik dağıtımlar için, şirket içi üretimi olan-tedarikçiler (birden fazla fabrikaya kaynak sağlayan ticari şirketler değil) daha tutarlı kalite sağlar.Evolux Elyafkurumsal POL projelerinin gerektirdiği test belgelerini içeren fabrikadan-doğrudan ürünler sunar.

Bütçe oluşturmaya değer yedek oranlar: Önceden sonlandırılmış düzenekler için %5-10%, sahada kurulabilen konektörler için %15-20 (sonlandırma hatalarını hesaba katar), ilk yıl MAC'lerini idare edecek bağlantı kabloları için %10-15.

Hızlı Referans

Yöne doğru kaymaTam Optik Kampüsİşletmeler operasyonel ve enerji tasarruflarını keşfettikçe mimari hızlanıyor. İster yeni bir bina için POL dağıtıyor olun ister geleneksel altyapıyı yükseltiyor olun, kurulum sırasında verdiğiniz bağlayıcı kararları önümüzdeki on veya yirmi yıl için güvenilirliği belirler. Onları ilk seferde doğru yapın.

Referanslar:

1. TIA Fiber Optik Eğitim Konseyi (tiafotc.org) - Pasif Optik LAN'lar

2. OFS Optics (ofsoptics.com) - Tek modlu ve çok modlu fiber seçimi

3. Huawei Enterprise (e.huawei.com) - FTTO Çözümü belgeleri

4. FS.com Topluluğu - PON uygulamalarında iade kaybı tartışmaları
