Fiber Optik Patch Panel veya ODF Nasıl Seçilir?

Çoğunlukla ODF veya optik dağıtım çerçevesi - olarak adlandırılan bir fiber optik bağlantı paneli - seçmek, nadiren yalnızca bir fiber sayısını bir teklifteki satırla eşleştirme meselesidir. Gerçek bir telekom odasında, FTTH erişim ağında, kurumsal LAN'da veya veri merkezinde panelin ayrıca gelen kabloyu sabitlemesi, ek yerlerini koruması, adaptörleri tutması, ara kabloları yönlendirmesi, anlaşılır etiketler taşıması ve büyümeye yer bırakması gerekir. Bu ayrıntıları yanlış anladığınızda, ucuz-görünümlü bir panel, kurulum sırasında ve gelecekteki her yükseltmede size sessizce zaman kaybettirir.

Bu kılavuz, FTTH, telekom ve veri merkezi projeleri için fiber optik pasif bileşenlerin seçilmesi ve tedarik edilmesi perspektifinden yazılmıştır. Site kapasitesi, - kapasitesi, montaj, adaptörler, birleştirme ve kablo yönetimi - konusunda gerçekten önemli olan kararların üzerinden geçer ve seçim matrisleri, bir RFQ kontrol listesi ve bir sonraki satın alma işleminizde yeniden kullanabileceğiniz bir inceleme kontrol listesiyle sona erer.

Fiber Optik Bağlantı Paneli / ODF Nedir?

Optik fiber yama paneli, optik fiberleri sonlandırmak, düzenlemek, birleştirmek, bağlamak ve korumak için kullanılan bir fiber yönetim birimidir. Telekom odalarında, veri merkezlerinde, FTTH erişim ağlarında, kurumsal ağlarda ve iletişim dolaplarında bulacaksınız.

Günlük-günlük-proje dilinde, "fiber optik bağlantı paneli", "optik fiber bağlantı paneli", "ODF" ve "optik dağıtım çerçevesi" sıklıkla birbirinin yerine kullanılır. Mekanik tasarım değişir ancak iş aynıdır: Fiber bağlantıların yönetimini, test edilmesini, bakımını ve genişletilmesini kolaylaştırmak. Terimlerin farklılaştığı noktaların daha kapsamlı bir dökümünü istiyorsanız, bu karşılaştırmaODF ve yama paneli karşılaştırmasıFiber optik sistemlerde başlamak iyi bir yerdir.

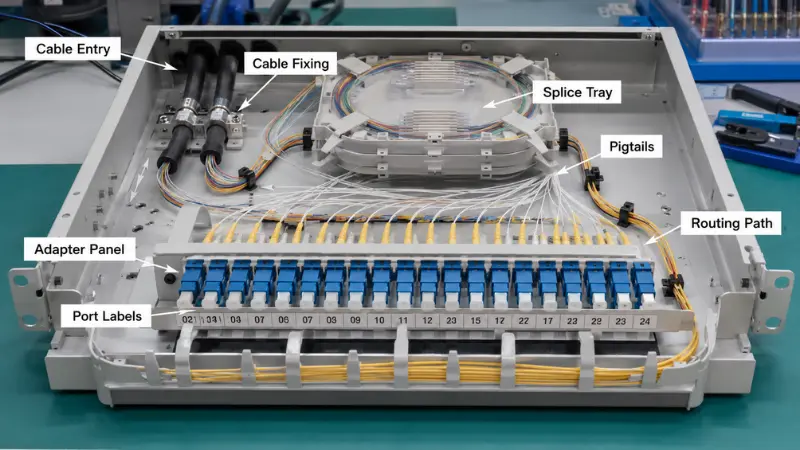

Tipik bir fiber patch panel birkaç unsuru birleştirir:

• -SC, LC, FC veya MPO bağlaştırıcılarını tutan adaptör panelleri
• -Füzyon eklemelerini koruyan ve fazla elyafı depolayan ekleme tepsileri
• -Fiber örgüler gelen kabloya kaynaştırıldı
• -Gerilim giderme için kablo sabitleme noktaları ve giriş bağlantı noktaları
• -Büküm yarıçapını koruyan dahili yönlendirme yolları
• -Ön tarafta yama kablosu yönetim alanı
• -Bağlantı noktası etiketleri veya kimliği

•

Doğru Fiber Patch Paneli Seçmek Neden Önemlidir?

Patch panel genellikle toplam ağ bütçesinin küçük bir bölümünü oluşturur, ancak kurulum kalitesi ve sonrasında yıllar süren bakım üzerinde çok büyük bir etkiye sahiptir. Sahaya uygun bir panel, montajcıların fiberleri temiz bir şekilde yönlendirmesine, bağlantı noktalarını korumasına, bükülme gerilimini kontrol etmesine ve herhangi bir bağlantı noktasını hızlı bir şekilde bulmasına olanak tanır. Kötü seçilmiş bir tanesi, kalabalık yönlendirme, garip bakım, atıl kapasite ve dağınık bir yama alanı yaratır.

Bir modele karar vermeden önce, üç açık soruyu yanıtlaması gerekir: Şu anda ihtiyacınız olan fiber miktarını taşıyabilir mi, bir teknisyen onu kavga etmeden kurup bakımını yapabilir mi ve sökülüp değiştirilmek yerine ağ ile birlikte büyüyebilir mi? Herhangi bir yanıt hayırsa, daha düşük etiket fiyatı nadiren bunu telafi eder.

Fiber Optik Patch Panel Seçerken Dikkat Edilmesi Gereken Temel Faktörler

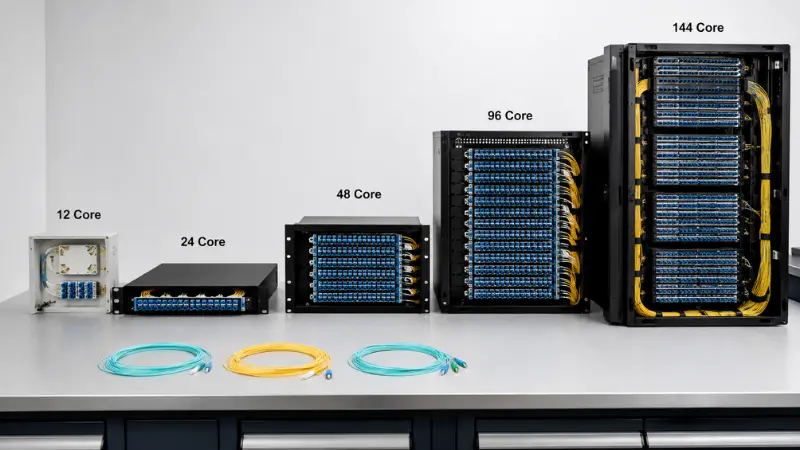

Fiber Sayısı ve Bağlantı Noktası Kapasitesi

Fiber sayısı çoğu alıcının kontrol ettiği ilk sayıdır. Yaygın ODF yapılandırmaları 12, 24, 48, 72, 96 ve 144 çekirdeği çalıştırır. Küçük bir FTTH dağıtım noktası, 12- veya 24 çekirdekli duvara montaj kutusu için uygun olabilir; bir telekom odası veya kurumsal çekirdek genellikle 24 veya 48 çekirdekli raf panellerine yerleşir; ve yüksek yoğunluklu veri merkezi veya omurga noktaları 96 veya 144 çekirdeğe doğru ilerliyor.

Hata, paneli tam olarak günümüzün lif sayısına göre boyutlandırmaktır. Uygulanabilir bir temel kuralmevcut fiberler + yedek kapasite + raf alanı: Şimdi sonlandırdığınız fiberleri alın, makul bir şekilde öngörebileceğiniz bağlantılar için boşluk ekleyin, ardından raf yüksekliğinizin gerçekte neye izin verdiğini kontrol edin. Bir projede 24 fiber yakılıyorsa ancak saha muhtemelen iki katına çıkacaksa, 48 çekirdekli bir panel genellikle daha sonra üniteyi değiştirme zahmetinden çok daha az maliyetli olur.

Başlangıç ​​noktası olarak:

• Küçük erişim noktası - 12 - 24 çekirdek
• Standart telekom odası - 24 ila 48 çekirdek
• 96 çekirdeğe kadar daha büyük dağıtım noktası - 72
• Yüksek-yoğunluklu omurga veya veri merkezi - 96 çekirdeği ve üzeri

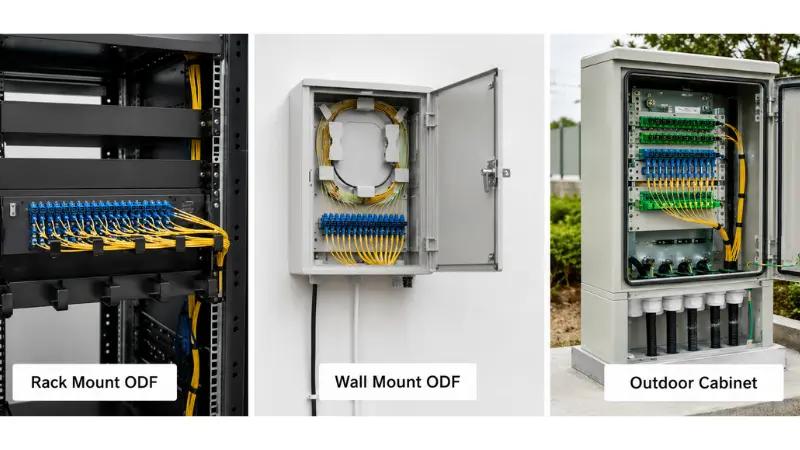

Raf Montajı, Duvar Montajı veya Dış Mekan Kurulumu

Panelin biçimini her şeyden çok kurulum ortamı belirler. 19-inçlik rafa monte fiber yama paneli, anahtarlar, OLT'ler ve iletim dişlilerinin yanı sıra standart raflara düzgün bir şekilde düşer; bu nedenle telekom odaları ve veri merkezlerine hakimdir. Duvara monte ODF, hiçbir - FTTH erişim noktasında raf bulunmayan sitelere, küçük bina ağlarına, koridor dağıtım noktalarına ve şube ofislerine uygundur. Dış mekan fiber dağıtım kabini, sızdırmazlık, mekanik dayanıklılık ve kablo girişinin kutunun kompakt veya düzenli görünümünden çok daha önemli olduğu sokak dolapları ve yarı dış mekan konumları içindir.

Seçmeden önce konumu sabitleyin: 19-inçlik bir rafın içi, bir duvarın içi, bir telekomünikasyon kabininin içi, bir dış mekan erişim noktası veya yüksek-yoğunluklu bir veri merkezi sırası. Panel dış mekana çıkıyorsa, giriş korumasını belirtilen bir IP derecesine, UV'ye dayanıklı muhafazaya ve uygun yalıtımlı rakorlara-aramak{- hoş bir - yerine zor bir gereklilik olarak değerlendirin ve yolda bunu onaylayıniç ve dış kablonuz takılı.

1U, 2U veya Daha Yüksek: Raf Yüksekliğini Seçme

Raf panelleri için yükseklik, yalnızca lif sayısının bir fonksiyonu değil, kendi kararıdır. 1U fiber optik bağlantı paneli, raf alanından en fazla tasarruf sağlar ve veri merkezi sıraları için varsayılandır, ancak 24 LC dubleks bağlantı noktasını rahatça tutan aynı 1U, ekleme tepsileri eklemeye ve bağlantı kablolarını ön tarafa yönlendirmeye çalıştığınızda sıkışık hissedebilir. 2U'ya çıkmak size çalışma alanı kazandırır: daha derin tepsiler, gevşek elyafın daha kolay sarılması ve hareketler, eklemeler ve değişiklikler sırasında sizinle kavga etmeyen bir ön yama alanı.

Karar vermenin basit bir yolu: Öncelik yoğunluğun olduğu ve panelin çoğunlukla önceden-sonlandırılmış yama uygulaması olduğu durumlarda 1U'yu seçin; Aynı panelin aynı zamanda sahada birleştirmeyi, daha büyük pigtail demetlerini veya sık sık yeniden yapılandırmayı da barındırması gerekiyorsa 2U veya daha üstünü seçin. Yalnızca bağlantı noktalarını saymak ve bu bağlantı noktalarının bağdaştırıcıların arkasında ve önünde ihtiyaç duyduğu alanı göz ardı etmek en yaygın boyutlandırma hatalarından biridir.

Sabit Tip ve Kayar Tip

Raf panelleri sabit ve kayar tasarımlara sahiptir. Sabit raf montajlı panel daha basit, daha sağlam ve genellikle daha ucuzdur - fiberlerin bir kez ayarlandığı ve nadiren tekrar dokunulduğu mantıklı bir seçim. Kayar bir panel, raylar üzerinde ileri doğru çekilerek teknisyenin herhangi bir şeyi açmadan bağlantı tepsilerine, adaptörlere ve dahili yönlendirmelere ulaşabilmesini sağlar.

Takas,-gerçek zamana karşı gerçek paradır. Bağlantı noktalarının sık sık yeniden yapılandırıldığı yerlerde kayan tepsi, panelin tamamını raftan çıkarmadan bağlantılar üzerinde çalışmanıza olanak tanır; bu, yoğun bir çerçevede yarım-saatlik bir işi birkaç dakikaya dönüştürebilir. Yıllarca dokunulmadan kalacak az-dokunulmuş bir bağlantı için sabit panel daha iyi değerdir. Bakım, test veya yükseltmelerin sık olduğu durumlarda kaydırmayı seçin; sabit olmadıklarında sabit seçeneğini seçin.

Adaptör Tipi: SC, LC, FC veya MPO

Adaptörün ağınızdaki konnektörlerle eşleşmesi gerekir; dolayısıyla bu, tahmin etmek yerine kablo, pigtailler ve ekipman bağlantı noktalarına göre onaylayacağınız bir karardır.

SC adaptörleri FTTH, FTTx ve telekom erişiminin temel taşı olmaya devam ediyor. PON ve FTTH'de SC/APC olağan seçimdir çünkü açılı 8-derecelik uç yüz, başıboş ışığı çekirdek yerine kaplamaya geri yansıtır ve geri dönüş kaybını düşük tutar; bu da tam olarak pasif optik bölücülerin ihtiyaç duyduğu şeydir. SC/UPC, bu açının gerekli olmadığı diğer standart bağlantılarda görünür. Cila birbirinin yerine kullanılamaz: APC yalnızca APC ile eşleşir ve bir APC halkasını bir UPC'ye doğru zorlamak her ikisine de zarar verir. Lehçe sorusu sizin için yeniyse, bu açıklayıcıPC, UPC ve APC arasındaki farklarbunu açıkça ortaya koyuyor. Geri dönüş kaybı ve ekleme kaybının kendileri şu şekilde derecelendirilir:IEC fiber optik ara bağlantı standartlarıTedarikçinizin veri sayfasının izlemesi gereken referans budur.

LC bağdaştırıcıları veri merkezlerine ve yüksek{0}}yoğunluklu ekipmanlara hakimdir çünkü LC konektörü SC'nin kapladığı alanın kabaca yarısı kadardır. Bütün mesele bu boyut farkıdır: LC dubleks panel, aynı 1U'ya SC panelin sığabileceğinden çok daha fazla bağlantı noktası sığdırır; bu, her raf ünitesinin çekiştiği durumlarda önemlidir. Çoğu anahtar ve alıcı-verici bağlantı noktası - SFP, SFP+, QSFP kesintileri - LC'de sonlanır, dolayısıyla panel genellikle ekipmanı takip eder.

FC adaptörleri, dişli bağlantılarıyla birlikte hâlâ bazı telekomünikasyon, test ve ölçüm veya vidalı bağlantının{0}}titreşime dirençli olduğu eski konumlarda görünmektedir. MPO/MTP adaptör panelleri yine farklı bir kategoridir: tek bir halkada 8, 12 veya 24 fiber taşırlar ve veri merkezinde yüksek-yoğunluklu ve önceden{-sonlandırılmış kablolamayı pratik hale getirmek, ana hat-ve-kaset sistemlerini beslemek için mevcutturlar. Yoğun bir yapı için yoğunluk seçeneklerini değerlendiriyorsanız, bu pratik kılavuzLC'yi MTP/MPO ile karşılaştırmaköncelikle okumaya değer.

Sipariş vermeden önce birkaç şeyi halledin: konektör türü (SC, LC, FC, ST, MPO/MTP); cila (UPC veya APC); simpleks, çift yönlü veya dörtlü adaptör;tek-mod veya çoklu mod(bunlar bir bağlantıda karıştırılamaz); ve panelin adaptörler ve pigtaillerle birlikte mi yoksa çıplak olarak mı gönderildiği. Hızlı karar verme kısayolu:

• SeçmekSC/APCPON, FTTH ve çoğu erişim dağıtımı için.
• SeçmekLC, bağlantı noktası yoğunluğu veya anahtar{0}}yan sonlandırma tasarımı yönlendirdiğinde genellikle çift yönlüdür.
• SeçmekFCyalnızca dişli, titreşime-dirençli bir arayüz belirtildiğinde.
• SeçmekMPO/MTPomurga hatları ve önceden-sonlandırılmış-yüksek yoğunluklu kablolama için.

Yüklü ve Yüksüz Patch Panel

Alıcıları hazırlıksız yakalayan sorulardan biri panelin gelip gelmeyeceğidiryüklüveyaboşaltılmış. Yüklü bir fiber bağlantı paneli, adaptörler takılı olarak ve genellikle pigtailler önceden-yüklenmiş olarak gelir; böylece saha ekibinin yalnızca ekleme ve yama yapması gerekir. Yüksüz bir fiber bağlantı paneli boş bir kasadır: adaptör plakalarını ve pigtailleri kendiniz eklersiniz; bu, konnektör türlerini karıştırma veya konfigürasyonu değiştirme esnekliği sağlar, ancak sahada montaj süresini artırır.

Bağlantı elemanı türü sabit olduğunda, hacimler tekrarlanabilir olduğunda ve sahadaki işçiliği en aza indirmek istediğinizde yüklü bir panel seçin. Projede hala siteler arasında açık değişkenler - farklı cila türleri, bağlayıcı standartları arasında bir geçiş veya bir kasayı stoklama ve gerektiği gibi doldurma isteği varsa, boş olanı seçin. Eğer hala bu liflerin nasıl sonlandırılacağına karar veriyorsanız, bu karşılaştırmaFüzyon eklemeye karşı hızlı konektörleryararlı bir arkadaştır. Her iki durumda da tedarikçi durumunu teklifte açıkça yüklenmiş veya kaldırılmış yapın, çünkü "patch panel" tek başına size kutuda ne olduğunu söylemez.

Ekleme Gereksinimi ve Ekleme Tepsisi Tasarımı

Bazı paneller yalnızca-önceden sonlandırılmış kablolara yama yapar; diğerlerinin gelen fiberi birleştirmesi gerekiyor. Optik kablonun yerinde pigtaillere kaynaştırılması gerekiyorsa panelin, fiberi sıkı bükülmeler olmadan sarmak için yeterli sayıda ekleme tepsisine, ekleme kovanına ve depolamaya ihtiyacı vardır. Örneğin gevşek tüplü bir dış mekan kablosu, bir yere oturması gereken uzun tampon tüplerini içeri alır, böylece düzenli bir iç mekan kablosu için uygun olan bir tepsi sahada bunaltılabilir.

Tepsi kapasitesi insanların atladığı ayrıntıdır. Tek bir tepside tipik olarak sabit sayıda bağlantı noktası ve koruyucu kılıf bulunur; Bunu aşarsanız teknisyenler fiberleri istiflemeye başlar, bu da daha sonraki bakımları perişan hale getirir ve korumaya çalıştığınız ek yerlerini riske atar. Kaç tane fiberin birleştirileceğini, bunlar için yeterli sayıda tepsinin bulunduğunu ve az miktarda yedek parçanın bulunup bulunmadığını doğrulayın.at kuyrukludahil veya ayrı olarak sipariş edilir ve panel dolduktan sonra tepsiye hala ulaşılabilir. Birleştirmenin arka planını istiyorsanız bu genel bakış şunları açıklar:füzyon birleştirmenin amacı.

Önceden sonlandırılmış kablolama için, ekleme tepsileri gereksiz olabilir ve bunun yerine adaptör plakalarına, kablo sabitlemeye ve ön-yan yama kablosu yönlendirmesine odaklanılır.

Kablo Girişi, Yönlendirme ve Bükülme Yarıçapı

Yeterli bağlantı noktası, iyi fiber yönetimiyle aynı şey değildir. Panel ayrıca kabloların ve bağlantı kablolarının sorunsuz bir şekilde girmesine, yönlendirilmesine ve ayrılmasına izin vermelidir. Öncelikle sahaya göre giriş yönünü kontrol edin - bazı paneller kabloyu arkadan, bazıları ise yandan veya üstten alır ve dış mekan dolaplarında sızdırmaz rakorlar gerekir. Raf panelleri size bir sabitleme noktası ve gerilimi azaltmalıdır, böylece gelen kablonun ağırlığı hiçbir zaman ek yerlerini çekmez.

İçeride fiberlerin açık bir yola ihtiyacı vardır ve bağlantı kabloları adaptörlere veya tepsilere erişimi engellememelidir. Yönlendirmenin aynı zamanda bükülme yarıçapına da saygı göstermesi gerekir: Fiberin nominal minimum değerinden daha sıkı bükülmesi, ekleme kaybını artırır ve zamanla camı çatlatabilir. Bir yerde okuduğunuz bir sayıya güvenmek yerine, kablo ve konnektör üreticisinin belirttiği minimum bükülme yarıçapına (- bükülmeye-duyarsız lifler) uyun.İTÜ-T G.657tavsiye daha sıkı yönlendirmeyi tolere eder, ancak tahmin değil, teknik özellikler sayfası otoritedir. Bunu iyi bir şekilde karşılayan bir panel size sabitleme noktaları, düzgün iç yönlendirme, gevşek depolama ve gelen kablo ile kablo arasında temiz bir ayrım sağlar.yama kablolarıve bakım için gerçekten elinizi uzatabileceğiniz yer var.

Etiketleme ve Gelecekteki Genişleme

Etiketleme, satın alma sırasında göz ardı edilir ve daha sonra birisinin ilk kez baskı altındaki bir devreyi izlemesi gerektiğinde kritik hale gelir. Açık bağlantı noktası tanımlaması, teknisyenin bir bağlantıyı test etmesine, bir hatayı izole etmesine ve yanlış yama kablosunu - çekmekten kaçınmasına olanak tanır ve büyük bir çerçevede, zayıf etiketleme, her bakım çağrısına sessizce zaman kazandırır ve canlı bir hizmetin bağlantısının kesilmesi konusunda gerçek bir risk oluşturur.

Genişleme diğer yarısıdır. Birinci gün tüm bağlantı noktaları kullanılırsa, bir sonraki servis talebi başka bir panel, daha fazla raf alanı ve daha fazla kablolama anlamına gelir. Yedek adaptör konumlarını bırakmak veya modüler adaptör plakalarına sahip bir panel seçmek, yükseltme sırasında baştan başlamak yerine kapasite eklemeyi veya konnektör türlerini değiştirmeyi çok daha kolay hale getirir.

Fiber Optik Patch Panel Türleri Karşılaştırıldı

Hızlı Seçim Kılavuzu: Hangi ODF'yi Seçmelisiniz?

Yukarıdaki faktörler birbiriyle etkileşim halindedir, dolayısıyla burada ortak proje senaryolarını makul bir varsayılanla eşleştiren yoğunlaştırılmış bir görünüm bulunmaktadır. Bunu bir başlangıç ​​noktası olarak değerlendirin ve kendi raf alanınıza ve ekipman arayüzlerinize göre ayarlayın.

Pratik Seçim Örnekleri

Örnek 1: Küçük FTTH Dağıtım Noktası

Bir PON abone kümesini besleyen bir kaldırım kenarı veya bodrum dağıtım noktası düşünün. Bağlantı ve dağıtım kabloları geliyor, fiberler pigtaillere ekleniyor ve abone hatları ayrılıyor. Burada ayırıcı besleme için geri dönüş kaybını düşük tutmak amacıyla SC/APC adaptörleriyle donatılmış 12 veya 24 çekirdekli duvara monte ODF genellikle yeterlidir. Can sıkıcı kısıtlamalar fizikseldir: sınırlı duvar alanı, gerilimin uygun şekilde azaltılmasını gerektiren bir saplama kablosu ve bir sonraki teknisyenin her fiberi takip etmeden doğru aboneyi bulabileceği kadar net etiketleme. Kutunun sayıma uygun boyutta bir ekleme tepsisine sahip olduğunu ve kutununPLC ayırıcıbeslemesi lif bütçesinde muhasebeleştirilir. Bir PON yapısındaki daha geniş parça listesi için buFTTH pasif bileşenler tedarik kılavuzuyararlı bir referanstır.

Örnek 2: Veri Merkezi 1U Raf Kurulumu

Bir veri merkezi sırasında raf alanı azdır ve bağlantı noktası yoğunluğu kuralları vardır. Panel neredeyse her zaman 19 inçtir ve mümkün olduğu durumlarda 1U'dur.LC çift yönlü adaptörlerveya ana hat-ve-kaset kablolaması için MPO/MTP. Çoğu bağlantı önceden-sonlandırılmış olduğundan ekleme nadirdir ve vurgu, temiz bir ön yama alanına, doğru etiketlemeye ve daha sonra kaset eklemenize olanak tanıyan modüler bir düzene kayar. Kayar 1U panel burada yerini alıyor: Bir teknisyenin canlı bir sırayı-yeniden yamalaması gerektiğinde, paneli öne çekmek, adaptörlerin arkasında körü körüne çalışmak yerine geçiyor. Yalnızca bağlantı noktası sayısına göre boyutlandırma yapmayın - tam yüklü bir panelin önünde bağlantı kablolarını sarmak için yeterli alan olup olmadığını kontrol edin.

Örnek 3: Ekleme Gereksinimi Olan Telekom Odası

Dış mekan optik kablosunun bir telekom odasına düştüğünde ve pigtaillere eklenmesi gerektiğinde, uygun ekleme tepsilerine sahip rafa monte ODF doğru araçtır. Kablonun girişte sabitlenmesi ve geriliminin hafifletilmesi, kablo tasarımı gerektiriyorsa herhangi bir metalik güç elemanı için topraklanması, ek yeri koruması ve sıkı bükülmeler olmadan gevşekliği sarmak için yeterli depolama alanı gerekir. Buradaki kapasite tipik olarak 24, 48 çekirdek veya daha fazladır; SC veya LC adaptörleri iletim veya OLT arayüzüne uyacak şekilde seçilir ve raf düzenine uyacak şekilde arka veya yan giriş bulunur. Sayım veya bakım sıklığı yüksekse, çalışma odasında 1U'dan 2U'ya geçmek kendini amorti eder. Yüklü bir panel - adaptör ve at kuyruğu önceden- takılmış,Ekleme tepsili 24 damarlı kutustil yapısı - saha çalışmasını kısaltır; yüksüz bir şasi bunu esneklikle değiştirir.

Kaçınılması Gereken Yaygın Hatalar

Sadece lif sayısına göre seçim

48 çekirdekli bir panel otomatik olarak 24 çekirdekli bir panelden daha iyi değildir. Dahili yönlendirme sıkışıksa veya tepsilere ulaşmak zorsa, daha büyük sayı size daha zor bir kurulum satın alır. Kapasiteyi raf yüksekliği, adaptör tipi, tepsi alanı ve yönlendirmeyle birlikte tartın.

Bakım erişiminin göz ardı edilmesi

Bazı paneller kompakt görünür ve rafa kaldırıldığında bakımı zorlaşır. Ön açıklık darsa, sabit bir panel gelecekte yapılacak her değişikliği zorlaştırır; Bağlantıların sık sık yeniden yapılandırıldığı durumlarda kayar tip genellikle maliyetinden daha fazla tasarruf sağlar.

Bağlayıcı türlerini plan olmadan karıştırma

SC, LC, FC ve MPO birbirinin yerine kullanılamaz ve APC ve UPC cilaları da birbirinin yerine kullanılamaz. Sipariş vermeden önce kablo, pigtail, alıcı-verici, OLT, anahtar veya transmisyon dişlisinin kullandığı konektörü ve cilasını onaylayın, aksi takdirde ağ ile eşleşmeyen bir panele sahip olursunuz.

Gelecekteki genişlemeyi unutmak

Birinci günde tamamen dolu bir panel, kaçınılması değil, ertelenen bir sorundur. Ağın büyümesi muhtemel olduğunda yedek bağlantı noktalarını ayırın veya modüler bir tasarım seçin.

Kablo giriş yönüne bakan

Giriş, - arka, yan, üst veya alt - sitesiyle eşleşmiyorsa kurulum karmaşık hale gelir ve gerilim azaltma nadiren ihtiyacınız olan yere ulaşır. Ön taraftaki rafa veya duvar düzenine göre yönü doğrulayın.

Fiyat Teklifi İstemeden Önce Tedarikçinize Ne Söylemelisiniz?

Doğru bir teklif birkaç özelliğe bağlıdır. Bunları gönderin ve tedarikçi varsayılan olarak en ucuz standart modeli kullanmak yerine doğru paneli önerebilir:

• Uygulama - FTTH, veri merkezi, telekom odası, kurumsal LAN veya dış mekan kabini
• Kurulum türü - rafa montaj, duvara montaj veya dış mekan
• Raf boyutu - 19-inç ve 1U, 2U veya özel yükseklik
• Fiber sayısı - 12, 24, 48, 72, 96, 144 veya diğer
• Adaptör türü - SC, LC, FC, ST, MPO/MTP
• Lehçe - UPC veya APC
• Fiber türü - tekli-mod veya çoklu mod
• -'yi ekleme tepsileriyle veya ekleme tepsileri olmadan birleştirme
• Yüklü veya yüksüz panel
• Kablo giriş yönü
• Pigtail ve yama kablosu gereksinimleri
• Etiketleme ve paketleme ihtiyaçları
• Gelecekte beklenen genişleme

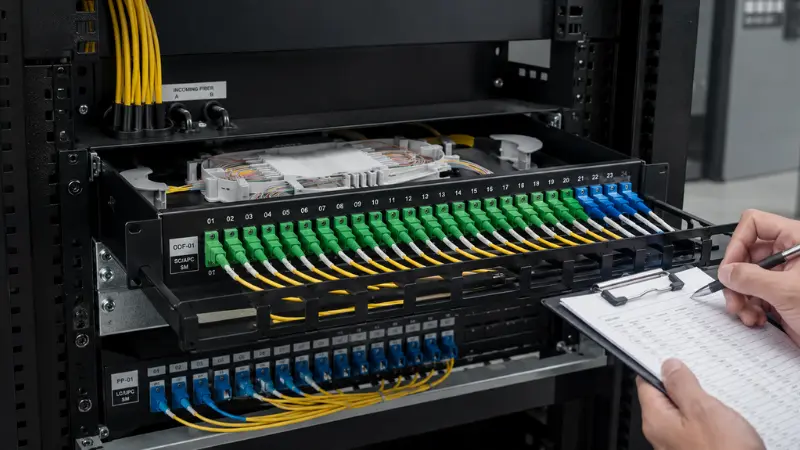

Denetim Kontrol Listesi: Varışta Panelin Doğrulanması

Paneller ulaştığında hızlı bir kontrol, sahadaki sıkıntıyı ortadan kaldırır. Bariz sayılanların ötesinde, tedarikçilerin bir fiyata ulaşmak için ara sıra kırptığı ayrıntıları doğrulayın:

• Adaptör sayısı ve tipi siparişle eşleşiyor ve cila (APC veya UPC) doğru
• Doluysa pigtailler doğru konektörde, uzunlukta ve fiber tipinde olmalı ve temiz bir şekilde oturtulmalıdır.
• Ekleme tepsileri, üzerinde anlaşılan sayıda, kollu ve bolluk kapasiteli olarak mevcuttur
• Dış üniteler için mahfaza malzemesi ve yüzey özellikleri - ile eşleşiyor, yalıtımı ve IP derecesini kontrol edin
• Kablo rakorları, montaj kiti, etiketler ve aksesuar paketinin tamamı kutunun içindedir
• Ekleme kaybı ve geri dönüş kaybı test verileri söz verildiği yerde sağlanır

Yapı aynı rafta sonlandırma ekipmanı içeriyorsa, bu izlenecek yolbir yama paneli ve anahtarın takılmasısahadaki- sırayı kapsar.

Sıkça Sorulan Sorular

Çözüm

Doğru fiber optik patch panel, fiber sayısından çok daha fazlasıyla eşleşir. Kurulum ortamına, ağınızın halihazırda kullandığı konnektöre ve cilaya, birleştirme yöntemine, kablo girişine, yönlendirme alanına, bakım şekline ve büyümek için bıraktığı alana uyum sağlar. Küçük bir FTTH sahası, duvara monte edilen kompakt bir ODF ile iyi bir şekilde hizmet verir; bir veri merkezi, yüksek-yoğunluklu bir LC veya MPO raf paneline doğru eğilir; dış mekan kablosu kullanan bir telekom odası genellikle uygun tepsilere ve kablo yönetimine sahip bir raf ODF'si ister.

Sipariş vermeden önce ortamı ve temel parametreleri tanımlayın, bunları tedarikçinizle paylaşın ve varışta paneli bunlarla karşılaştırın. Bu disiplin, kurulumu daha kolay, bakımı daha kolay ve ağın ömrü boyunca güvenilir bir panel üreten şeydir.
