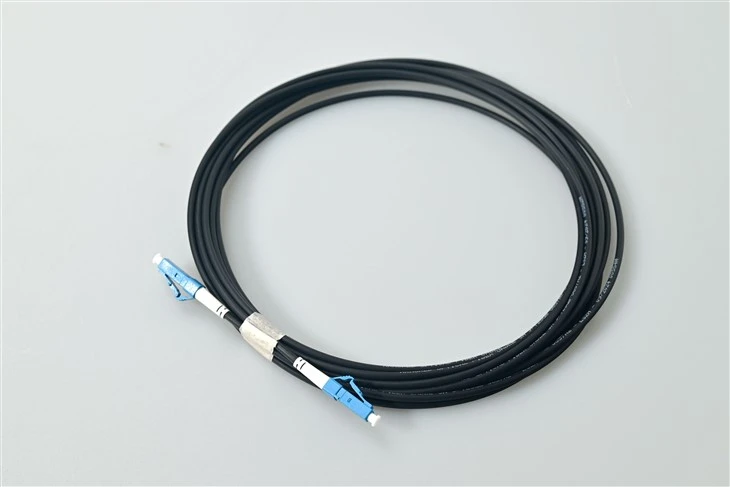

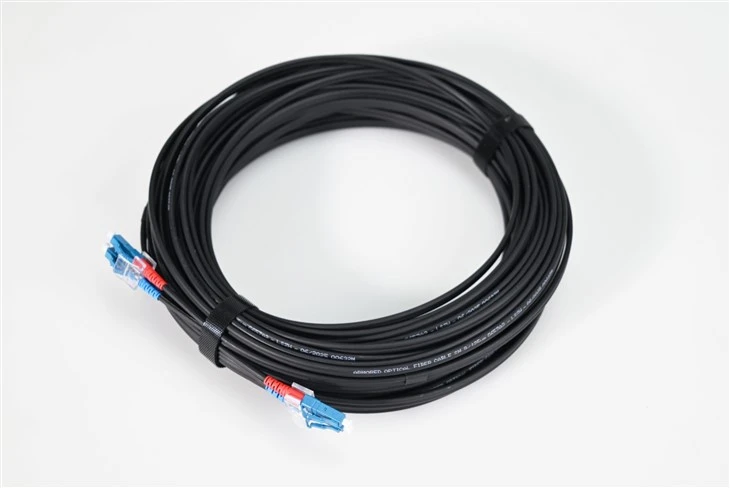

LC LC yama kablosu nedir?
LC-LC fiber optik yama kablosuBirçok uygulamada çok popüler olarak kullanılan küçük, kompakt bir yama kablosudur. Bu ağ çözümleri telekomünikasyon ağlarını, LAN'ları, veri işleme ağlarını, cihaz sonlandırmalarını ve tesis dağıtımlarını içerir. LC-LC bağlantı kabloları, Gigabit uygulamalarında ve ATM uygulamalarında daha az yer tüketimiyle hızlı Ethernet çözümleri sunmak üzere tasarlanmıştır.
Şartname
| Parametre | Birim | FC, SC, LC/Zırhlı fiber yama kablosu | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | AA | SM | AA | SM | AA | SM | |||||||
| bilgisayar | UPC | APC | bilgisayar | bilgisayar | UPC | bilgisayar | bilgisayar | UPC | bilgisayar | bilgisayar | APC | ||
| Ekleme kaybı (tipik) | dB | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,3'ten küçük veya eşit |
| Geri dönüş kaybı | dB | 45'ten büyük veya eşit | 50'den büyük veya eşit | 60'tan büyük veya eşit | 30'dan büyük veya eşit | 45'ten büyük veya eşit | 50'den büyük veya eşit | 30'dan büyük veya eşit | 45'ten büyük veya eşit | 50'den büyük veya eşit | 35'ten büyük veya eşit | 55'ten büyük veya eşit | 75'ten büyük veya eşit |
| Çalışma dalga boyu | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Değiştirilebilirlik | dB | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | ||||||||
| Titreşim | dB | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | ||||||||
| Çalışma sıcaklığı | derece | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Depolama sıcaklığı | derece | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kablo çapı | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Özellikler
SFF Çözümlerine Yönelik Artan Talepleri Karşılıyor
LC konnektörleri yalnızca 1,25 mm çaplı yüksük ile üretilmektedir, bu da yoğun nüfuslu fiber optik ağlar için büyük bir avantajdır. LC konektörü, SFP, XFP ve SFP+ alıcı-vericilerdeki gibi yüksek yoğunluklu bağlantılar için IEC 61754-20 standardı kapsamında üretilmiştir.
Tek Modlu veya Çok Modlu LC-LC, Yükseltici veya Plenum Dereceli
Biz tedarik ediyoruzTek modlu ve çok modlu seçeneklere sahip LC-LC fiber optik kablo düzenekleri, tekli mod (9/125 OS1, OS2), çift yönlü ve çoklu mod (50/125 ve 62,5/125) seçenekleriyle. Yükseltici uygulaması veya plenum bağlantıları için olup olmadığını seçebilirsiniz veya tamamen özelleştirilmesini istiyorsanız, LC-LC bağlantı kablolarına yönelik OEM/ODM hizmetimiz hakkında daha fazla bilgi edinmek için bizimle iletişime geçebilirsiniz.
Kolay ve Kullanışlı Çekme
Kolayca geçmeli bir yapılandırmayla oluşturulan LC-LC bağlantıları, RJ45 konektörünün tutma tırnağına benzer kilitleme mekanizmalarıyla donatılmıştır. Artık konektörü cihaza bağlamak ve bağlantısını kesmek kolaydır. Kilitleme tırnakları, kablolama kurulumları ve bakım sırasında çekmelere, gerilimlere, takılmalara ve darbelere karşı dayanıklılık sağlayacak şekilde enjeksiyonla-kalıplanmıştır.
Düşük Ekleme Kaybı ile Güvenli ve Test Edilmiş Fiber Düzeneği
Bağlantı kablolarımız %100 optik olarak incelenmekte ve 0,02 dB'i aşmayacak şekilde düşük ekleme kaybı sağlayacak şekilde test edilmektedir.
Uygulamalar
Renk-Kodlu Veri Merkezi Kablo Yönetimi
Siyah tek yönlü LC fiber kablolar, renk-kodunun hızlı hata izolasyonuna yardımcı olduğu ortamlarda görsel ayrım sağlar. Binlerce yama bağlantısını yöneten ağ operasyon ekipleri, belirli VLAN'ları, bant dışı{-bağlantıları veya ayrılmış test bağlantı noktalarını belirlemek için siyah-kılıflı LC UPC kabloları kullanır.
SFP ve SFP+ Alıcı-Verici Yaması
Bu LC simpleks kablonun 1,25 mm'lik küçük form faktörlü halkası, SFP, SFP+ ve XFP optik modüllerinin kompakt bağlantı noktası yoğunluğuna uygundur. 48 bağlantı noktalı SFP+ hat kartlarıyla yüksek-yoğunluklu anahtarlar kullanan mühendisler, kablo demeti çapını en aza indirmek için ince siyah LC bağlantı kablolarına güveniyor. Bu alıcı-vericilerin çiftleşme tarafı için,Yüksek-yoğunluklu panel kurulumları için LC çift yönlü fiber optik adaptörlerstandart arayüz bileşenidir.
Yayın Yönlendirme ve Ana Kontrol Odaları
Televizyon tesisleri, stüdyo aydınlatması altında görsel dağınıklığı azaltmak için video yönlendirici bağlantı hatları için genellikle siyah fiber atlama tellerini standart hale getirir. Simpleks LC UPC tasarımı, yalnızca tek bir iletim veya alma hattının gerekli olduğu fiber yolları üzerinden-tek yönlü SDI'ya- uygundur.
Laboratuvar ve Test Tezgahı Enstrümantasyonu
Optik test mühendisleri, renkli referans fiberlere karşı öne çıkan siyah LC simpleks yama kablolarını kullanarak OTDR birimlerini, optik güç ölçüm cihazlarını ve spektrum analizörlerini bağlar. Düşük 0,2dB ekleme kaybı özelliği, kalibrasyon sırasında minimum ölçüm belirsizliği sağlar.
Güvenli Hükümet ve Finansal Ağlar
Sıkı kablo tanımlama politikalarına sahip tesisler, sınıflandırılmış veya hassas ağ bölümlerine siyah LC tek modlu bağlantı kabloları yerleştirir. Standart olmayan-renk, genel-amaçlı sarı tek modlu kablolamayla kazara çapraz-bağlantıyı önler.
Dış-ile-İç Mekan Sınır Noktaları
Bina giriş noktalarında dış mekan zırhlı kablolarını sonlandıran teknisyenler, ana dağıtım çerçevesine bağlantı yapmadan önce genellikle siyah iç mekan tek yönlü LC atlama tellerine geçiş yapar. Renk kontrastı, harici tesis ve tesis kabloları arasındaki sınırı açıkça belirtir.
SSS
S1: Tek modlu LC bağlantı kablosu için neden standart sarı yerine siyah bir ceket seçmelisiniz?
C: Siyah LC simpleks kablolar, özel kablo yönetimi ihtiyaçlarını karşılar. Veri merkezi operatörleri bunları yönetim trafiğini görsel olarak ayırmak, devreleri test etmek veya ağ bölümlerini üretimdeki sarı tek modlu bağlantılardan güvenli hale getirmek için kullanır.
S2: Bu tek yönlü LC UPC kablosu çift yönlü SFP+ alıcı-vericilerle uyumlu mu?
C: SFP+ modülleri, her biri tek yönlü LC konnektörünü kabul eden ayrı TX ve RX bağlantı noktalarına sahiptir. İletim ve alma yollarının bağımsız yönlendirilmesi tercih edildiğinde, bir çift siyah LC simpleks bağlantı kablosu tek bir çift yönlü kablonun yerini alabilir.
S3: Bağlantı noktası yoğunluğu açısından 1,25 mm'lik yüksük boyutu ne anlama gelir?
C: 1,25 mm'lik seramik halka, SC veya FC konektörlerinin çapının yarısı kadardır ve aynı panel alanında iki kat daha fazla bağlantı noktasına izin verir. Yüksek-yoğunluklu LC bağlantı panelleri, tek bir raf ünitesinde 72 veya 144 bağlantı noktasını barındırır. Yoğun ortamlarda LC'nin daha büyük-formatlı bağlayıcılara göre nasıl bir araya geldiğine dair daha derin bir karşılaştırma için bkz.veri merkezi ve kurumsal kablolama için yüksek-yoğunluklu LC fiber konnektör çözümleri.
S4: Çekme-tırnağı kilitleme mekanizması bakımı nasıl kolaylaştırır?
C: Her bir LC UPC konnektöründeki enjeksiyonla-kalıplanmış mandal, RJ45 fişine benzer şekilde basit bir başparmak basımıyla serbest bırakılır. Sıkışık bağlantı panellerine bakım yapan teknisyenler, kazara fiber hasarını azaltan aletsiz-bağlantı kesme özelliğini takdir ediyor.
S5: Bu siyah LC simpleks tek modlu kablodan ne kadar ekleme kaybı bekleyebilirim?
C: Fabrika testleri, eşleşen konnektör çifti başına 0,2dB'den az veya buna eşit ekleme kaybını garanti eder. Bu sıkı tolerans, telekomünikasyon taşıyıcı ağlarındaki uzun basamaklı bağlantılar boyunca optik güç bütçesini korur.
S6: Siyah ceket malzemesi LSZH mi yoksa PVC mi?
Cevap: Her iki ceket seçeneği de mevcuttur. Yangın yönetmeliğine uygunluğun düşük-dumanlı, halojen-içermeyen malzemeler gerektirdiği iç mekan plenum veya yükseltici ortamlar için LSZH'yi belirtin. PVC kılıflar genel-amaçlı raf yamalarına uygundur.
S7: Raf-rafa-tek yönlü çalışmalar için özel uzunluklar sipariş edebilir miyim?
C: Evet. OEM simpleks LC tek modlu kablolar 0,5 metreden 100 metreye kadar uzunluklarda mevcuttur. Büyük dağıtımlar için siyah fiber bağlantı kabloları tedarik eden toplu alıcılar, toplu fiyattan yararlanır.
S8: Siyah renk optik performansı etkiler mi?
C: Hayır. Kılıf pigmentasyonu iç fiberi veya konnektör cilasını etkilemez. Siyah tek yönlü LC UPC kablosu, sarı eşdeğerleriyle aynı ekleme kaybı ve geri dönüş kaybı özelliklerini karşılar. Ayrıca bağlayıcı formatı farklılıklarını da değerlendiriyorsanız,LC ve SC fiber optik bağlantı kablosu konnektörleri arasındaki pratik farklaryaygın dağıtım senaryoları için önemli-değişimleri kapsar.
