ürün tanıtımı

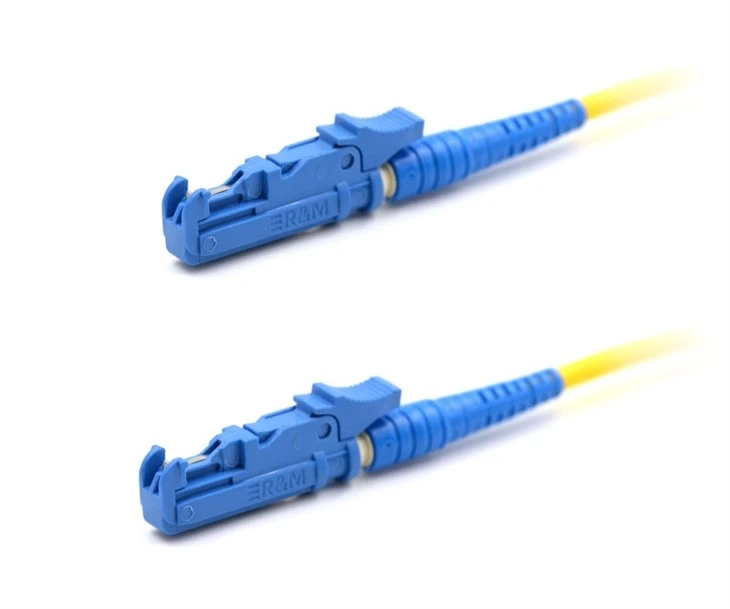

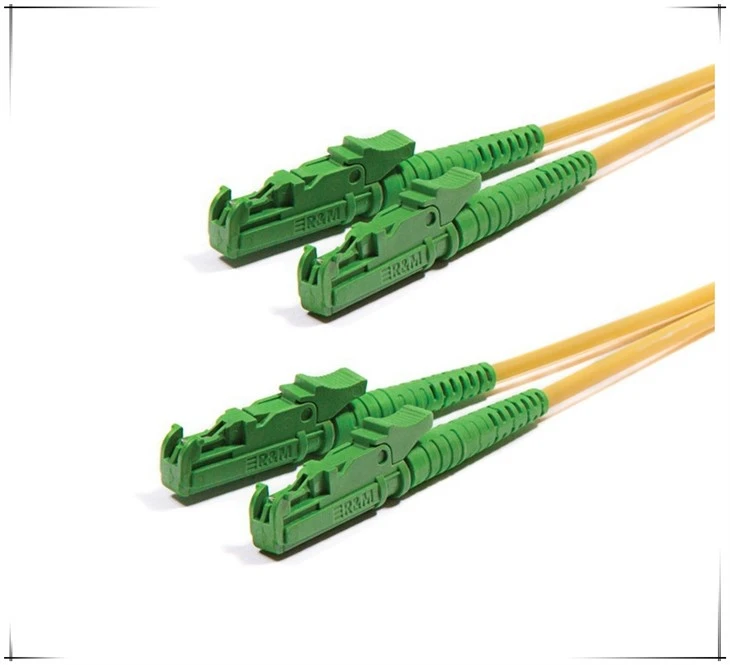

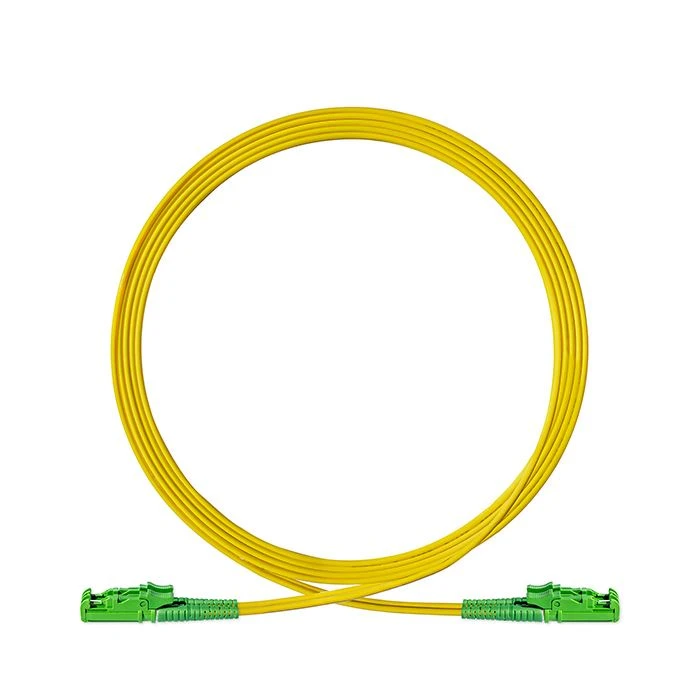

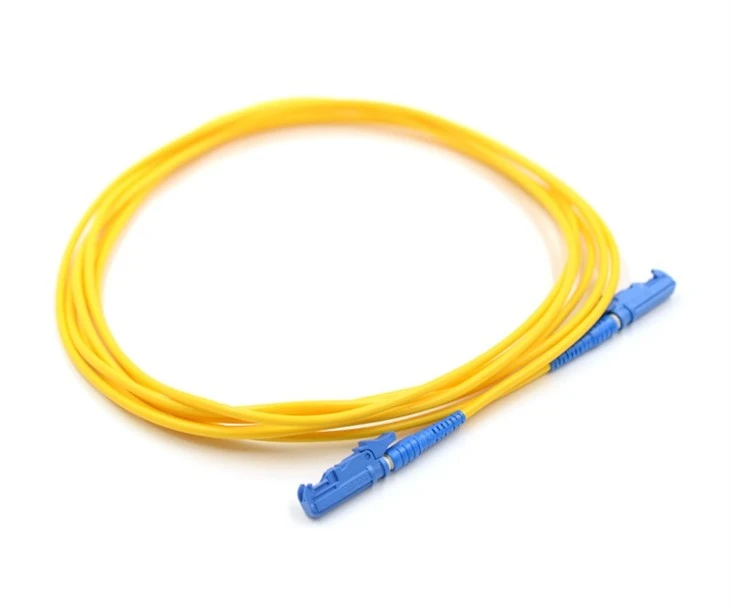

Fiber optik E2000atlamacı açarher iki ucunda konektörler bulunan kısa bir fiber optik kablodur. Bu kablo, yönlendirici ve anahtar veya yama paneli ve alıcı-verici gibi iki ağ aygıtını veya parçasını bağlamak için kullanılır. Bağlantı kabloları, tek modlu veya çok modlu fiber gibi çeşitli uzunluklarda ve fiber türlerinde gelir ve konektörler, SC, ST, LC ve MTP/MPO dahil olmak üzere farklı türlerde olabilir. Bu kabloları kullanarak ağ bileşenleri arasındaki bağlantıları karmaşık kablolamaya gerek kalmadan hızlı bir şekilde kurup kaldırmak mümkündür.

Şartname

Bağlayıcı A	E2000	Konektör B	E2000
Fiber Modu	9/125 μm	Elyaf Sayısı	Basit
Elyaf Sınıfı	G.652D/G.657A2	Minimum Bükülme Yarıçapı	30mm
Lehçe Tipi	UPC/APC	Kablo Çapı	2.0MM
Kablo Ceketi	PVC/LSZH	Ceket Rengi	Sarı
Dalgaboyu	1310 nm/1550 nm	Dayanıklılık	>1000 Kez
Ekleme Kaybı	0,25 dB'den küçük veya buna eşit	Değiştirilebilirlik	0,2 dB'den küçük veya ona eşit
Geri dönüş kaybı	55 dB'den büyük veya eşit	Titreşim	0,2 dB'den küçük veya ona eşit
Çalışma sıcaklığı	-40~85 derece	Depolama sıcaklığı	-40~85 derece

Özellik

Düşük ekleme ve geri dönüş kaybı:Fiber optik yama kabloları düşük giriş ve geri dönüş kaybına sahiptir; bu, minimum gürültü ve sinyal zayıflaması ile uzun mesafelerde veri aktarımında oldukça verimli oldukları anlamına gelir.

Yüksek bant genişliği:Fiber optik yama kabloları, yüksek bant genişliği özelliklerine sahiptir ve bu da onları, veri aktarımı için büyük kapasite gerektiren yüksek hızlı veri iletimi uygulamaları için ideal kılar.

Geniş uygulama yelpazesi:Fiber optik patch cordlar, veri merkezleri, telekomünikasyon, tıbbi ekipman, askeri ve havacılık ve endüstriyel otomasyon gibi çok çeşitli uygulamalarda kullanılmaktadır.

Esneklik:Fiber optik ara kablolar son derece esnektir; bu, geleneksel bakır kabloların sığmayacağı dar alanlara kolayca kurulabilecekleri anlamına gelir.

Dayanıklılık:Fiber optik bağlantı kabloları son derece dayanıklıdır ve yüksek sıcaklıklar, nem ve kimyasallara maruz kalma gibi zorlu ortamlarda çalışabilir.

Kolay kurulum:Fiber optik patch cordların üzerindeki konnektörler tak-çalıştır özelliktedir, yani herhangi bir özel alete veya ekipmana ihtiyaç duymadan diğer cihazlara kolaylıkla bağlanabilmektedirler.

Uygun maliyetli:Fiber optik bağlantı kabloları uygun maliyetlidir ve özellikle uzun mesafelerde bakır kablolara kıyasla daha düşük toplam sahip olma maliyeti sunar.

Başvuru

CATV, metro test ekipmanı;
Telekomünikasyon ağları;
Yerel alan ağları (LAN);
Geniş alan ağları (WAN);
Tesis kurulumları;
Veri işleme ağları;
Video ve askeri aktif cihaz sonlandırma.

FTTX

Kalite kontrol

Fiber Patch Cord Kalitesini Sağlamak İçin Beş Test

Fiber patch cordların kalitesi tüm fiber optik bağlantıyı etkiler. Her fiber bağlantı kablosu fabrikadan çıkmadan önce sıkı bir şekilde test edilmelidir. Peki bir fiber patch cord üreticisi, patch cord'ların yüksek kalitesini sağlamak için hangi testleri yapacak?

Optik bağlantı kablolarının kalitesini sağlamak amacıyla fabrikadan çıkmadan önce genellikle aşağıdaki beş tür muayene testi gerçekleştirilir.

Fiber yama kablosu ekleme kaybı/geri dönüş kaybı tespiti

Ekleme kaybı ve geri dönüş kaybı, optik yama kablolarını etkileyen temel parametrelerdir. TIA standardı, optik yama kablosunun maksimum ekleme kaybının 0.75dB (yani kabul edilebilir maksimum değer) olduğunu açıkça belirtmektedir.

Piyasadaki çoğu fiber yama kablosu için normal ekleme kaybı aralığı {{0}}.3dB ile 0.5dB arasındadır ve bazı düşük ekleme kaybı aralığı {{6 arasındadır. }}.15dB ve 0.2dB. Geri dönüş kaybı değerleri dB cinsinden ifade edilir ve genellikle negatiftir, dolayısıyla daha yüksek değerler daha iyidir ve tipik özellikler -15 ile -60 dB arasında değişir.

Endüstri standartlarına göre, Ultra PC cilalı fiber optik konektörlerin geri dönüş kaybı 50dB'den büyük olmalıdır ve bevel cilanın geri dönüş kaybı genellikle 60dB'den büyüktür. PC tipi 40dB'den büyük olmalıdır. Çok modlu fiber için tipik RL değerleri 20 ila 40 dB arasındadır.

Genel taşıyıcı sınıfı atlama tellerinin göstergeleri, ekleme kaybının 0.3dB'den az olduğu ve geri dönüş kaybının 45dB'den fazla olduğu yönündedir.

Fiber yama kablosunun uç yüzü muayenesi

Optik fiber konektörün uç yüzünün temizlenmesi, performansını doğrudan etkiler. Örneğin, optik fiberin uç yüzündeki çizikler, çukurlar, çatlaklar, toz kirliliği vb. bağlantı sinyalinin kaybına neden olacak ve bu da zayıf ekleme ve geri dönüş kaybına neden olacaktır.

Fiber yama kablosu 3D interferometre incelemesi

3D interferometre testi temel olarak fiber uç yüzünün geometrisini test etmek içindir ve parametreler arasında eğrilik yarıçapı, tepe noktası ofseti, fiber yüksekliği vb. bulunur. Fiber yama kablosunun uç yüzünün küresel bir yüzeye taşlanması gerekir, ancak gerçek üretim süreciyle üretilen ürünler mükemmel olamaz.

Eğrilik yarıçapı, köşe ofseti ve fiber yüksekliği için uygun değerler nelerdir?

Bu nedenle, ROC eğrilik yarıçapını, tepe noktası ofsetini ve fiber yüksekliğini içeren uç yüz şekli teknik standartta belirtilir.

IEC organizasyonunun teknik standartlarına göre, ROC eğrilik yarıçapının referans değeri, PC tipi konnektörün 10~25mm ve APC tipi konnektörün 5~15mm olmasıdır. Köşe ofseti, kavisli yüzeyin tepe noktası ile fiber ekseni arasındaki ofseti ifade eder. Eğer köşe ofseti çok büyükse, uç yüzün deformasyonu fiberler arasında fiziksel temasa neden olmak için yeterlidir. Bu nedenle teknik standart, fiber atlama telinin tepe noktası ofsetinin 50μm'den az veya buna eşit olmasını gerektirir.

Lif yüksekliği, yüksük uç yüzüne göre lif uç yüzünün yüksekliğini ifade eder. Lif uç yüzü yüksük uç yüzünün üzerine çıkabilir veya yüksük uç yüzünün altına girintili olabilir. Teknik standartta belirtilen fiber optik yükseklik aralığı -250~+250nm'dir.

Fiber yama kablosu mekanik performans testi

Örneğin, çekme testi, fiber zayıflamasını ve fiber uzama gerilimi güvenlik faktörünü doğrulamak için optik yama kablosunu belirtilen çekme kuvveti altında test edin.
