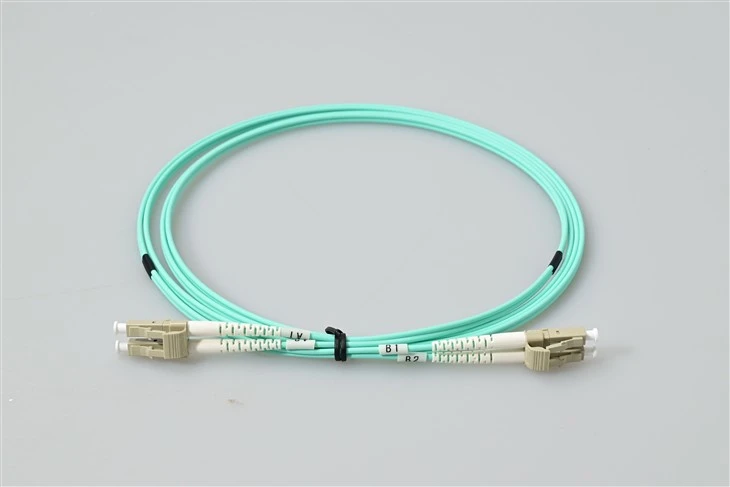

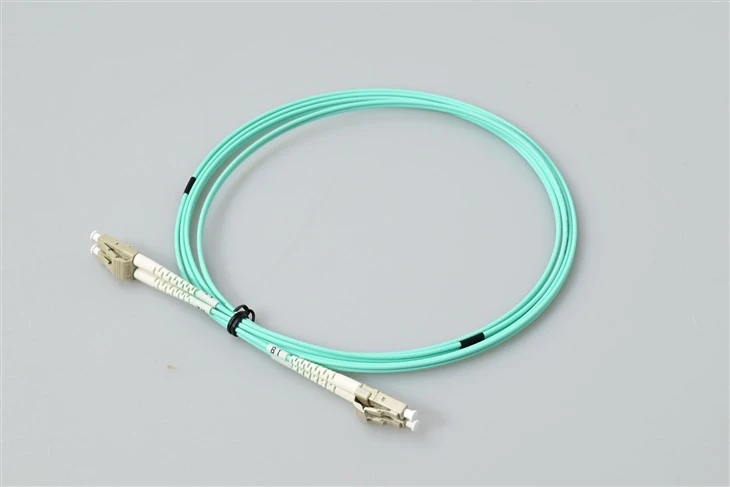

LC LC yama kablosu nedir?
LC-LC fiber yama kablosuHer iki ucunda sonlandırılmış iki LC fiber konektörlü, endüstride en yaygın kullanılan fiber optik kablo türüdür. Diğer yaygın fiber optik kablolarla karşılaştırıldığında LC fiber kablolar çoğu uygulamada yüksek yoğunluk ve güvenilir performans sunar
Kablolarımız %100 optik olarak incelenir ve ekleme kaybına karşı test edilir.
Şartname
| Bağlayıcı Türü | LC UPC'den LC UPC'ye | Fiber Modu | Om3 50/125μm |
| Elyaf Sınıfı | G657A/G652D | Dalgaboyu | 1310/1550 nm |
| Ekleme Kaybı | 0,3dB'den az veya ona eşit | İade Kaybı | 50dB'den büyük veya eşit |
| Min. Bükülme Yarıçapı (Fiber Çekirdek) | 10 mm | Min. Bükülme Yarıçapı (Fiber Kablo) | 10/5D (Dinamik/Statik) |
| Elyaf Sayısı | Dubleks | Kablo Ceketi | LSZH |
| Çalışma Sıcaklığı | -20~70 derece | Depolama Sıcaklığı | -40~80 derece |
Optik kabloların sınıflandırılması yöntemleri
Optik fiber kablo, optik sinyal iletimini sağlamak için iletim ortamı olarak optik performans gereksinimlerini karşılayan optik fiberleri kullanan bir iletişim hattıdır. Kablo çekirdeği, takviye elemanları ve kılıf gibi bileşenlerden oluşur ve gerektiğinde su geçirmez katmanlar, tampon katmanları, yalıtım katmanları ve zırh katmanları gibi ek öğeler de içerebilir.
Optik kabloların sınıflandırma yöntemleri temel olarak aşağıdakileri içerir:
İletim ortamına göre: tek-modlu fiber optik kablolar ve çok modlu fiber optik kablolar olarak kategorize edilir.
Kablo çekirdek yapısına göre: çok telli optik kablo, iskelet optik kablo, merkezi tüp optik kablo, şerit optik kablo ve düz optik kabloya bölünmüştür.
Güçlendirilmiş bileşenler:-metalik olmayan optik kablolar, standart optik kablolar ve güçlendirilmiş bileşenli optik kablolar olarak kategorize edilir.
Kurulum yöntemine göre: kanal optik kablosu, havai optik kablo, doğrudan-gömülü optik kablo ve denizaltı optik kablosu olarak ikiye ayrılır.
Kullanım ortamına bağlı olarak iç mekan optik kabloları ve dış mekan optik kabloları olarak sınıflandırılırlar.
Uygulamalar
50/125 mikron çekirdekli OM3 LC fiber jumperlarsunucu odalarında kısa-erişimli 10 Gigabit Ethernet koşumları için tasarlanmıştır. Su-kılıflı çok modlu çift yönlü kablo, 850nm'de 2000 MHz·km'lik etkin modal bant genişliğini destekleyerek hiper ölçekli dağıtımlar için güvenilir raf-rafa-bağlantı sağlar.
Bu 10 Gb-dereceli LC çok modlu yama kablosu, Fiber Kanal depolama alanı ağları için tutarlı verim sağlar. SAN altyapısı için OM3 fiber yama kablolarını seçen ağ mühendisleri, 10GbE'de 300-metrelik erişimden faydalanarak orta ölçekli tesislerde sinyal yenileme ihtiyacını azaltır.
Katlar arasında çok modlu omurga kablolaması gerektiren tesisler, dar kanal yollarında gezinmek için bükülmeye-duyarsız LC{-ile-LC OM3 kablolarına güvenir. LSZH dış kılıfı, ticari binalardaki plenum ve yükseltici kurulumlarına yönelik yangın güvenliği kurallarına uygundur.
Sıkıştırılmamış 3G-SDI veya 12G-SDI'yi fiber üzerinden ileten video üretim ortamları, bu çift yönlü LC OM3 atlama kablosunun düşük ekleme kaybından yararlanır. Yayın mühendisleri, SDI yönlendiricileri ve kamera kontrol üniteleri arasında yama yapmak için sıklıkla-toplu su çok modlu kablolar sipariş ederler.
PACS sistemlerini ve tanısal görüntüleme ekipmanlarını kullanan sağlık BT ekipleri, EMI bağışıklığı ve bant genişliği boşluğu nedeniyle OM3 LC dubleks fiberi seçiyor. Her kablonun fabrikada-test edilmiş optik performansı, hastane ağının sıkı çalışma süresi gereksinimlerine uygunluğu garanti eder.
SSS
S1: LC - LC OM3 çok modlu kablo 10GbE'de hangi iletim mesafesini destekler?
C: OM3 50/125 çift yönlü fiber kablo, 300 metreye kadar 10 Gigabit Ethernet'i destekler. Aynı binada daha uzun çalışmalar için yükseltmeyi düşününOM4 veya singlemode fiber alternatifleri.
S2: Bu aqua çok modlu yama kablosunu 40GbE QSFP+ alıcı-vericilerle kullanabilir miyim?
C: Evet. OM3 LC fiber atlama kablosu, 40GBASE-SR4 QSFP+ modülleriyle eşleştirildiğinde 100 metreye kadar paralel iletimi destekler. Ara kablonuzun veyaMTP-to-LC kablo demetinepolarite konfigürasyonuyla eşleşir.
S3: Bu kablodaki LSZH ceketi plenum alanları için uygun mu?
C: LSZH (Düşük Duman Sıfır Halojen) kablo kılıfları yanma sırasında zehirli duman emisyonunu azaltır. Katı yangın kurallarına tabi olan hava-havalandırma plenum kurulumları için, yerel düzenlemelerin LSZH-sınıfına sahip OM3 çok modlu fiber bağlantı kablolarını kabul ettiğini doğrulayın.
S4: 10 mm'lik minimum bükülme yarıçapı ağımı nasıl korur?
C: Bükülmeye-duyarsız G657A1 fiber çekirdeği, sinyal bozulması olmadan daha sıkı yönlendirmeyi tolere eder. Kapalı sunucu raflarında yüksek-yoğunluklu LC bağlantı panelleriyle çalışan kurulumcular, bağlantı bütünlüğünü korumak için bu esnekliğe güvenirler.
S5: Bu çift yönlü LC OM3 kablosunun tipik ekleme kaybı özelliği nedir?
C: Her konnektör ucu, 0,3dB'den az veya buna eşit ekleme kaybıyla test edilmiştir. Daha düşük kayıp, daha büyük optik güç bütçesi anlamına gelir; bu, yapısal bir kablolama sisteminde birden fazla bağlantı noktasını basamaklandırırken kritik öneme sahiptir.
S6: Toplu veri merkezi siparişleri için özel uzunluklar mevcut mu?
C: Evet. OEM fiber yama kablosu hizmetleri, özel kablo uzunluklarını, etiketlemeyi ve paketlemeyi içerir. 100 parçayı aşan siparişlerde toptan çok modlu LC-to-LC kablo fiyatlandırması için satış ekibiyle iletişime geçin.
S7: OM3 çok modlu fiberi hangi renk kodu tanımlar?
C: Sektör geleneğinde OM3 50/125 fiber kablolar için deniz mavisi (açık mavi-yeşil) bir kılıf kullanılır. Bu renk kodlaması, teknisyenlerin kurulum sırasında çok modlu bağlantıları sarı tek modlu veya turuncu OM1/OM2 kablolamadan ayırt etmesine yardımcı olur.
S8: Bu yama kablosu 25GbE uygulamalarını destekliyor mu?
C: OM3 fiber, yaklaşık 70 metreye kadar 25GBASE-SR için derecelendirilmiştir. Tam 100 metrelik 25GbE erişimi için,OM4 çok modlu çift yönlü LC kablolarıek modal bant genişliği marjı sunar.
