Simpleks ve çift yönlü fiber optik kablolar arasındaki temel fark, bir fiber tel veya iki -'dir. Ancak aralarındaki seçim sadece malzeme maliyetinden daha fazlasını şekillendirir. Bağlantı paneli yoğunluğunuzu, çalıştırmadaki her yama kablosunun özelliklerini ve - en önemlisi - tüm bağlantınızın fiziksel mimarisinin gerçekten ağın talep ettiğiyle eşleşip eşleşmediğini belirler. İşte kısa bir-referans karşılaştırması; resmin tamamına ihtiyacınız varsa okumaya devam edin.
Simpleks Fiber Optik Kablo: Tek Telli, Tek Yönlü
Simpleks fiber optik kabloda, koruyucu bir ceketin içinde tek bir cam veya plastik fiber bulunur. Veriyi kaynaktan alıcıya tek yönde - tam durakta taşır. Geri dönüş yolu yok, iki-yönlü konuşma yok.
Bu tek yönlü tasarım-belirli bir iş grubuna uyar. CCTV gözetimi bunun klasik örneğidir: kamera videoyu yakalar ve akışı bir kayıt ünitesine aktarır. Kayıt cihazının asla aynı fiber üzerinden kameraya veri göndermesine gerek yoktur. Endüstriyel sensör ağları aynı şekilde çalışır - bir fabrikadaki sıcaklık sondası okumaları kontrol panosuna gönderir ve kontrol panelinin karşılık vermek için hiçbir nedeni yoktur.
Simpleks kablolar aynı zamanda yayın altyapısını da çalıştırır. Televizyon yapımında bir kamera, beslemesini tek yönlü bir fiber bağlantı yoluyla merkezi yayın birimine iletir. Tıbbi görüntüleme ekipmanı - endoskopi sistemleri, belirli X-ışını makineleri - aynı tek yönlü yaklaşıma dayanır. Görüntüleme cihazı, yüksek-çözünürlüklü verileri bir işleme istasyonuna gönderir ve veri yolunun tamamı budur.
Fiziksel açıdan simpleks fiber daha hafiftir ve tepside daha az yer kaplar. ile sonlandırılan tek bir iplikçikSC fiber optik konnektörveya FC konektörünün kurulumu hızlıdır ve sorun gidermesi kolaydır. Bir fiber, bir hizalama, bir potansiyel arıza noktası - ve bu sadeliğin, yüzlerce ayrı bağlantıyı çalıştırdığınız büyük-ölçekli sensör dağıtımlarında gerçek değeri vardır.
Çift Yönlü Fiber Optik Kablo: İki-Yönlü İletişim
Dubleks bir fiber optik kablo, iki fiber teli fermuarlı bir konfigürasyonda - iki teli yan yana, ince bir kılıf malzemesi şeridiyle birleştirerek bir araya getirir. Bir kablo iletimi (TX) yönetirken, diğer kablolar almayı (RX) yönetir, böylece tek bir kablo tam çift yönlü iletişim sağlar.
Bir veri merkezinin içinde neler olduğunu düşünün. Bir sunucu bir anahtarla konuşur - istekler gider, yanıtlar geri gelir ve her iki yön de aynı anda meşgul kalır. Kat anahtarları çekirdek omurgayı besler ve bu yukarı bağlantıların her biri trafiği her iki yönde de taşır. Bu bir tesadüf değil; protokoller bu şekilde çalışır. Ethernet, Fiber Kanal, SONET - bunların hepsi eşzamanlı bir gönderme-ve{-alma yolu varsayar. Dubleks fiber var çünkü modern ağlar sırayla değişmiyor.
Tam-çift yönlü işlem, her iki ipliğin de aynı anda aktif kalması anlamına gelir. Bir iş istasyonu, bir iplikçikteki sunucuya bir istek gönderirken, sunucu diğer iplikçikteki yanıtı geri iter. Beklemek yok, sırayı- almak yok, bant genişliği israfı yok. Bu, verilerin her iki yöne de ancak tek seferde yalnızca bir yöne gittiği yarı-çift yönlü modelden, konuşma düğmesini basılı tuttuğunuzda diğer kişinin beklediği -telsiz-telsiz modelinden farklıdır.
Dubleks yama kabloları eşleştirilmiş konektörlerle sonlandırılır. BirLC-ile-LC arasında çift yönlü yama kablosuLC konektörünün kompakt 1,25 mm yüksüğü ve SFP ve SFP+ alıcı-vericileriyle doğrudan uyumluluğu sayesinde günümüzün veri merkezlerinde en yaygın kullanılan kablo düzeneğidir.
Tek-Mod ve Çoklu Mod karşılaştırması
Hem tek yönlü hem de çift yönlü fiber optik kablolar, tek-modlu ve çok modlu versiyonlara sahiptir. Bu seçim mesafeyi ve bant genişliğini belirler, bu nedenle açıkça anlaşılması gerekir.

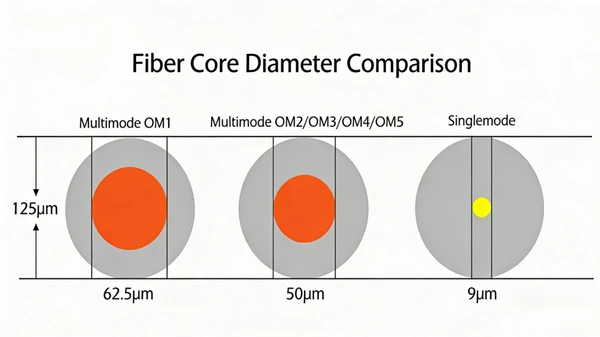

Tek-modlu fiberin çekirdek çapı 8 ila 10 mikron arasındadır ve bir ışık ışını taşır. Bu sıkı çekirdek, modal dağılımı ortadan kaldırır, bu da sinyali uzun mesafelerde temiz tutar -, metrelerden değil kilometrelerden bahsediyoruz. Tek-modlu simpleks ve çift yönlü kablolar, telekomünikasyon omurgaları, metro alanı ağları ve birkaç kilometrelik herhangi bir bağlantı için standarttır. Maliyet daha yüksek çünkü tek-modlu alıcı-vericiler, çok modlu sistemlerdeki daha ucuz LED'ler yerine lazer ışık kaynakları kullanıyor.
Çok modlu fiber, daha büyük bir çekirdeği - 50 veya 62,5 mikronluk - çalıştırır ve birden fazla ışık modunun aynı anda hareket etmesine olanak tanır. Bu, kısa vadede güçlü bant genişliği sağlar, ancak bu çoklu ışık yolları alıcıya biraz farklı zamanlarda çarptığı için sinyal daha hızlı bozulur. Modal dağıtım kapakları, OM3 veya OM4 kablo sınıfına bağlı olarak 10G bağlantıları için 300 ila 550 metrelik etkili çoklu mod mesafelerini kapsar. Kampüs ağları, bina içi bağlantılar ve kısa veri merkezi işlemleri için çok modlu çift yönlü fiber, uygun maliyetli-bir seçimdir.
Bu kabloların dağıtım noktalarında sonlandığı yerde, iyi-belirlenmiş birfiber optik terminal kutusuEkleme noktalarını düzenli ve korumalı tutar. Bu ayrıntı, kurulumdan aylar sonra sorunlu bir bağlantının peşindeyken saatlerce sorun giderme zahmetinden tasarruf etmenizi sağlar.
Simplex ve Duplex Fiber Optik Kablolar
Maliyet ilk sorduğumuz şeydir. Simpleks kablo, bir fiber tel ve uç başına bir konektör kullanır - daha az malzeme, çalışma başına daha düşük fiyat. Endüstriyel bir tesis üzerinden yüzlerce sensör beslemesi çektiğimizde veya bina çapında bir CCTV ağını kablolarken-çalışma başına tasarruflar-hızlı bir şekilde birikir. Çift yönlü kablonun maliyeti, ikinci iplik ve ek konektörler nedeniyle daha fazladır, ancak tek yönlü kablonun kopyalayamayacağı çift yönlü kapasite sunar.
Kurulum ikinci sorudur. Simpleks kablolar daha incedir, daha esnektir ve dar kanallardan geçirilmesi daha kolaydır. Çift yönlü kablolar, yüksek-yoğunluklu bağlantı panellerinde kısıtlamalar oluşturan zipcord yapısı nedeniyle daha geniştir. Ancak burada bir değiş tokuş var: çift yönlü kablolar, projenin çift yönlü iletişime ihtiyaç duyduğu durumlarda iki ayrı tek yönlü çalışmayı yönetme ihtiyacını ortadan kaldırır. Ağ ortamlarında bir çift yönlü kablo, aynı hedefe yönlendirilen iki tek yönlü kablodan daha temizdir.
Bant genişliği kapasitesi herhangi bir ağ bağlamında çift yönlü çalışmayı destekler. Eşzamanlı iki-yollu veri akışı, bağlantınızın tam kapasitesinin aynı anda her iki yönde de çalışması anlamına gelir. Simpleks bağlantı, tüm bant genişliğini sensör beslemeleri ve yayın için verimli bir şekilde tek yöne - ayırır, ancak IP ağının gerektirdiği gönderme-ve-alma döngüsünü desteklemez.
Konektör uyumluluğu her iki türde de aynıdır. Aynısıfiber optik adaptörlerSC-ile-SC'yi veya LC-ile-LC'yi eşleştiren bağlantılar, tek yönlü ve çift yönlü düzeneklerle birbirinin yerine kullanılabilir. İki simpleks kablo, bir çift yönlü kablonun yerini alabilir ve bunun tersi de geçerlidir. Uygulamada, kablo yönetimini daha temiz tuttuğu için ağ bağlantılarında çift yönlü tercih edilir.
Simplex Fiber Optik Kablolar Nerede Kullanılır?
Simplex fiber, verinin kaynaktan alıcıya tek yönde aktığı her uygulamaya aittir: CCTV ve video gözetim sistemleri, endüstriyel otomasyon sensörleri ve IoT izleme ağları, yayın sinyali dağıtımı (kameradan-üretim tesisi beslemeleri gibi), tıbbi görüntüleme veri iletimi (endoskop-işleme istasyonu bağlantılarına gibi) ve otoyol sensör röleleri ve stadyum çevre algılama sistemleri.
Tüm bu senaryolarda, kaynak cihaz veri üretir ve alıcı cihaz bu veriyi tüketir. Uygulama tasarımında geri dönüş kanalı bulunmadığından, çift yönlü kablo kullanmak, işlev eklemeden maliyeti artırır.
Duplex Fiber Optik Kablolar Nerede Kullanılır?
Çift yönlü fiber, çift yönlü iletişimin gerçekleştiği her yere gider - ve bu, ağ altyapısının büyük çoğunluğunu kapsar. Anahtarlar ve yönlendiriciler arasındaki LAN omurga bağlantıları, veri merkezlerindeki sunucu--anahtar bağlantıları, binalar arasındaki WAN bağlantıları, yüksek-bant genişliğine sahip iş istasyonları için fiber{-masa- dağıtımları ve fiber modemlere ve medya dönüştürücülere olan bağlantıların tümü çift yönlü fiber üzerinde çalışır. Her iki uçtaki cihaz hem veri gönderiyor hem de alıyorsa - ve bu, son yirmi yılda oluşturulan ağ ekipmanının her parçasını tanımlıyorsa - çift yönlü, belirtilmesi gereken kablodur.
Bilmeye değer bir gelişme: BiDi (çift yönlü) alıcı-vericiler, iletim ve alım için farklı dalga boylarını kullanarak tek bir fiber tel üzerinden iki-yollu iletişim sağlar. Simpleks kablolarla eşleştirilmiş BiDi alıcı-vericiler, kanal alanının dar olduğu metro ve erişim ağlarındaki fiber sayısını azaltır. Yaklaşım, her iki uçta da dalga boyuna-özel alıcı-vericiler gerektirir, dolayısıyla bu, çift yönlü çözümün genel yerine geçmek yerine hedefe yönelik bir çözümdür.
Uygulamanız için Doğru Fiber Optik Kabloyu Nasıl Seçersiniz?
Karar tek bir soruya dayanıyor: Bağlantı verileri tek yönde mi yoksa iki yönde mi taşıyor? Tek yön - gösterge tablosunu besleyen bir sensör, kayıt cihazını besleyen bir kamera - simpleks anlamına gelir. İki yön - herhangi bir ağ bağlantısı - çift yönlü anlamına gelir.
Bunun ötesinde sonlandırma kalitesini göz ardı etmeyin. Temiz, uygun şekilde cilalanmışfiber optik hızlı bağlantıHer iki kablo tipinde de her zaman kötü sonlandırmalı premium kablodan daha iyi performans gösterir. Piyasadaki en iyi kablo, uç yüzü kirli veya yanlış hizalanmış bir bağlantıyı kurtarmayacaktır.
Çoğu ağ yapısı için her iki kablo tipinin bir kombinasyonu mantıklıdır. Etkin ağ bağlantıları için çift yönlü çalıştırın. Özel izleme, sensör ve yayın akışları için simpleks kullanın. Her çalıştırmada varsayılan olarak çift yönlü kullanmak yerine kablo türünü gerçek veri akışıyla - eşleştirmek -, önemli olan herhangi bir performanstan ödün vermeden malzeme maliyetlerinin kontrol altında tutulmasını ve kablo yollarının yönetilebilir olmasını sağlar.
