PLC ayırıcı türleri

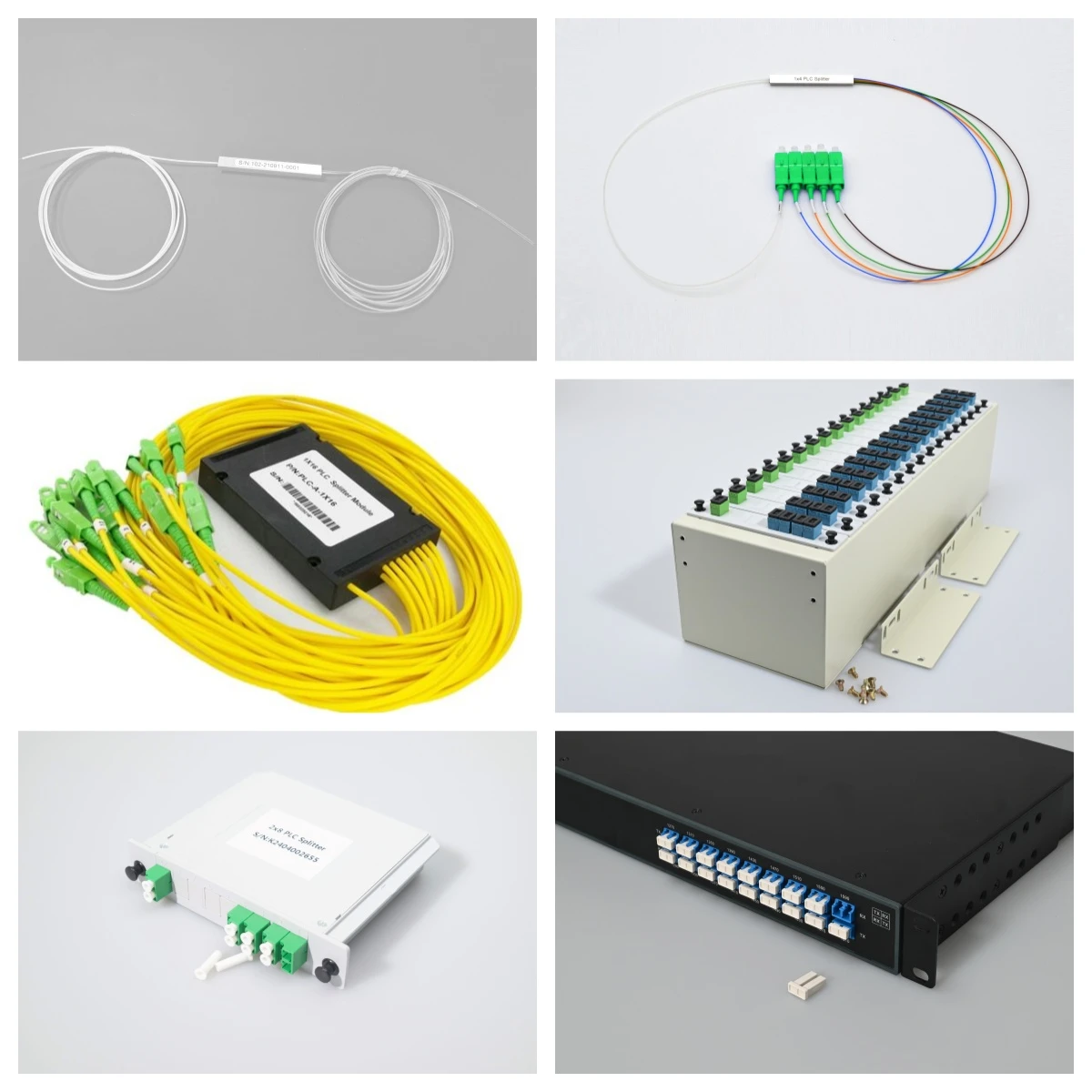

PLC ayırıcı türleri temel olarak cihaz türü, mikro paketleme, kutu paketleme (ABS, LGX), fişli-tip, rafa monte, duvara monte vb. dahil olmak üzere farklı paketleme yöntemlerine göre sınıflandırılır.
Cihaz yapısı
Çıplak fiber tipi PLC optik dağıtıcısı her uçta çıplak fiber bırakır. Özellikle kablo konnektör kutuları, fiber optik dağıtım panelleri vb. gibi sökme işleminin sık olmadığı durumlar için uygundur.
Mikro kapsülleme yapısı
Minyatür optik ayırıcılar, minyatür çelik borular içinde kapsüllenmiştir ve baş ve kuyruk fiberlerini bağlayanlar ve kafa ve kuyruk fiberlerini bağlamayanlar olarak ikiye ayrılabilir. Konektörler genellikle SC, LC, FC ve ST tiplerinde gelir. Fiber optik kablo bağlantı kutularına, modül kutularına ve dağıtım kutularına monte edilebilir.
ABS kutu tipi PLC ayırıcı
Kutu ambalajlı ayırıcılar şu anda çeşitli operatörler tarafından en yaygın kullanılan türdür; ABS ambalajı kompakt ve uygulamada daha esnektir.
LGX tipi PLC ayırıcı
LGX, optik ayırıcıyı 19 inçlik 1U/2U/3U çerçeveye takılabilen küçük bir metal kutu içinde kapsüller. Giriş ve çıkış terminalleri, ODF panel adaptörlerine bağlanmayı kolaylaştıran ve zamandan tasarruf sağlayan kuyruk fiber yapısına sahiptir. LGX'in kompakt ve mikro tasarımı, tak ve çalıştır özellikli olup, fiber optik dağıtım kutularına, ODF alt çerçevelerine, fiber optik terminal kutularına ve fiber optik kablo bağlantı kutularına kurulumu kolaylaştırır.
PLC ayırıcıyı takın
Takılabilir PLC ayırıcı, eklenti kutusuna takılıp sabitlenir ve arayüz türleri arasında SC/FC/LC vb. yer alır. Esas olarak, FTTH erişim modu altındaki koridor veya dış mekan dağıtım noktaları için uygundur ve genellikle duvara monte FTTH kutularına kurulur. Yaygın olarak kullanılan 1X4, 8, 16, 32 ve 2X8, 16, 32 PLC ayırıcılar, müşteriye özel şaselere, özellikle koridor kutularına kurulum için fiş tepsisi olarak kullanılır.
Rafa monte PLC ayırıcı
Rafa monte optik ayırıcılar, standart 19" kabin kurulumu için tasarlanmıştır ve veri merkezlerinin veya sunucu odalarının yüksek kablolama yoğunluğu gereksinimlerini karşılayabilir. Genellikle metal kutularda paketlenirler ve fiber optik mühendisliğinde kurulumu kolay olup, PLC ayırıcı cihazlar için iyi koruma sağlarlar. SC, LC, FC veya ST konektörleri gibi çeşitli adaptör kurulum arayüzleri vardır. Rafa monte optik ayırıcılar, FTTX projelerinde, kablolu TV sistemlerinde ve verilerde yaygın olarak kullanılır. iletişim merkezleri.
