MPO/MTP Fiber: Bir Sonraki Veri Merkezi Kurulumunuzdan Önce İhtiyacınız Olan Gerçek Konuşma

Geçen Kasım ayında Phoenix'teki bir müşterimden bir telefon aldım. 100G omurga-yaprak oluşumunu-altı aylık bir planlamayla, güzel kablo yönetimiyle, her şeyi renk-kodlayarak tamamladılar. Yukarı bağlantıların yarısı pazarlık yapmıyor.

Birisinin A Tipi tasarım için bir kutu B Tipi sandık kaptığı ortaya çıktı. Kutular aynı görünüyordu. Parça numaraları bir basamak farklıydı.

Dört saatlik sorun giderme. Baş mühendisleri için sabah 6'da bir uçuş. Nihai hasar: 14.200 $ acil işçilik artı son-dakika uçak bileti için 1.847 $. Fatura ekran görüntüsü hâlâ bir yerlerde duruyor.

Bu yüzden bunu yazıyorum. MPO/MTP fiber roket bilimi değildir, ancak dikkat etmezseniz ayrıntılar sizi mahvedecektir. Ve bağlantı noktası sayımınız ile ceza ölçekleri-bir LC yamasını bozarsa, bir bağlantıyı kaybedersiniz. Bir MTP hattını mahvederseniz on ikisini kaybedersiniz.

MPO ve MTP: Bu Karışıklığı Bitirelim

Bu soruyu sürekli alıyorum. "MTP sadece pahalı MPO mu?"

Bir nevi. Ancak bu, Lexus'un yalnızca pahalı bir Toyota olup olmadığını sormak gibidir. Teknik olarak evet, pratik olarak hayır.

MPO bir konnektör standardıdır. IEC 61754-7, TIA-604-5-alışılmış alfabe çorbası. Yüksük kalıbı olan herhangi bir fabrika, MPO konektörlerini damgalayabilir.

MTP, US Conec'in markasıdır. Çoklu-lifli push-on biçimini icat ettiler, ardından onu geliştirmek için onlarca yıl harcadılar. Aynı ayak izi, daha sıkı toleranslar, daha iyi malzemeler.

Çoğu karşılaştırma tablosunun gözden kaçırdığı şey şudur: Plastik-metal kelepçeye karşı-karşıtlık tartışmasını unutun. Bu dikkat dağıtıcı bir şey.

Eliptik kılavuz pimi oyunun tamamıdır.

Standart MPO yuvarlak kılavuz pimleri kullanır. İki konektörü birleştirdiğinizde, yuvarlak pimler hizalama manşonunda hafifçe sallanabilir-belki bir mikron burada, bir mikron şurada olabilir. Pek fazla gibi görünmüyor. Ancak bunu 200 kez yaparsanız aşınma düzeni düzensizleşir. Dış fiber pozisyonları kaymaya başlar. Ekleme kaybınız artıyor.

MTP'nin eliptik pimleri? Kendilerini-merkezliyorlar. Her seferinde. Bunları taktığınızda farkı hissedebilirsiniz-pim yerine oturduğunda kesin bir tıklama sesi ile ucuz MPO'da aldığınız o belirsiz duygusallık arasındaki farkı hissedebilirsiniz.

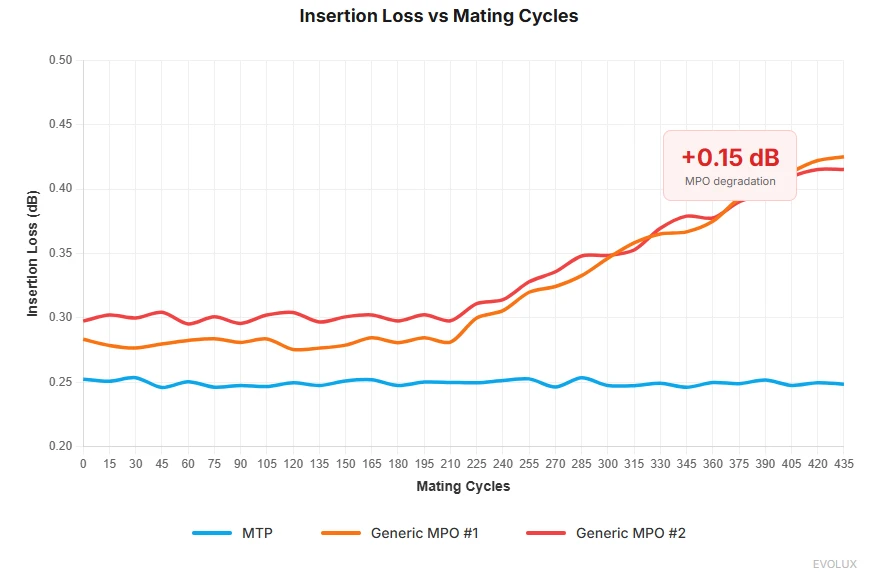

Geçen yıl bir işkence testi yaptık: Altı farklı konnektör örneğinde 437 çiftleşme döngüsü. 300. döngüde, genel MPO'lardan ikisi 1. ve 12. konumlarda 0,15 dB bozulma gösteriyordu. MTP'ler mi? Döngü 400 boyunca düz çizgi.

Bu 0,15 dB, sıfır marjla 400G'lik bir bağlantıda üç birleşme noktasını istifleyene kadar kulağa korkutucu gelmiyor.

Bu Şeylerin İçinde Ne Var?

Hızlı anatomi dersi, çünkü bir şeyler kırıldığında bağırsakları anlamak yardımcı olur.

Yüksük

Yaklaşık 1 mikrona kadar hassas konumlarda delinmiş 12 delikli küçük bir seramik tuğla hayal edin. İnsan saçı 70 mikron genişliğindedir. Saç telinin 1/70'inden bahsediyoruz.

MTP konektörlerinde yüksük yaylar üzerinde yüzer. Neden? Çünkü iki konektörü birbirine sıkıştırdığınızda asla mükemmel şekilde hizalanmazlar. Şamandıra, yüksüğün mikro-ayarlanmasını sağlar, böylece bir köşeyi yok etmek yerine temas basıncı eşit şekilde yayılır.

Bu yay mekanizması aynı zamanda MTP bağlayıcılarını eşleştirirken -ölümcül kavramamanızın nedenidir. Teknisyenlerin sanki bijon somunlarını sıkıyormuş gibi onları bir araya getirdiğini gördüm. Şamandıranın asıl amacı konektörün kendi hizalamasını bulmasına izin vermektir. Tıklayana kadar itmeniz yeterli. Tamamlamak.

Kılavuz Pimleri

Zaten eliptik tasarım hakkında söylendi. Pimlerin kendisi sertleştirilmiş alaşımdan yapılmıştır-binlerce yerleştirmeye mantarlanmadan dayanırlar.

Erkek konnektörlerde pinler bulunur. Dişi konnektörlerde delikler bulunur. Kulağa çok açık geliyor ama insanların gecenin 2'sinde karanlık bir dolapta erkek-erkek-erkeğe çiftleşmeye çalıştıklarını gördüm. Çalışmıyor. Bana nasıl bildiğimi sor.

Konut

Standart MTP muhafazaları tek-parça-kutupludur ve cinsiyetleri fabrikada ayarlanır. Yanlış sipariş verirseniz ya kabloları iade edersiniz ya da adaptör panelleri satın alırsınız.

Veri sayfalarının size söylemeyeceği bir şey var:-İklim-kontrol edilmeyen uç bölgelerde veya endüstriyel ortamlarda, ucuz MPO plastik muhafazalar birkaç yıl sonra kırılgan hale gelir. Stres testi laboratuvarımızda, orijinal MTP muhafazalarını aşırı termal döngü altında genel taklitlerle karşılaştırdık. Pek çok üretici, muhafaza kalıplarına aşırı miktarda geri dönüştürülmüş malzeme karıştırarak maliyetleri düşürür-bu, çıplak gözle görülemeyen moleküler zincir bozulmasına neden olur. Ancak termal döngü testlerinden sonra (-40 dereceden +75 dereceye kadar), mandal yorulma direnci %40'ın üzerinde düşer. Müşterilerden iade edilen "parçalanmış" konektörler aldık ve sökme analizleri sürekli olarak klasik malzeme kırılganlığını gösteriyor. Bu nedenle yalnızca yüksek özellikli işlenmemiş polieterimid (PEI) reçinesi kullanmakta ısrar ediyoruz. Kağıt üzerinde maliyeti daha yüksektir, ancak veri merkezinde on yıl geçirdikten sonra konnektörlerinizin aynı net tıklamayla eşleşmesini sağlar.

MTP PRO, yapılandırılabilirlik sorununu çözer (bu konuya daha sonra değineceğiz), ancak şimdilik şunu bilmeniz yeterli: sipariş vermeden önce teknik özelliklerinizi üç kez-kontrol edin. 400 dolarlık bir ana kablonun RMA süreci üç hafta sürer.

Polarite. Buraya Dikkat Edin.

Bu bölüme çok fazla zaman harcayacağım çünkü polarite hataları, yaptığım MPO sorun giderme çağrılarının belki de %60'ını oluşturuyor. Çok sıkıcı. Çok sıkıcı. Ve bunu görmezden gelirseniz kesinlikle perşembe gecenizi mahvedecektir.

Dubleks fiber basittir. Tx'ten Rx'e, Rx'ten Tx'e. Küçük bir çocuk bunu anlayabilir.

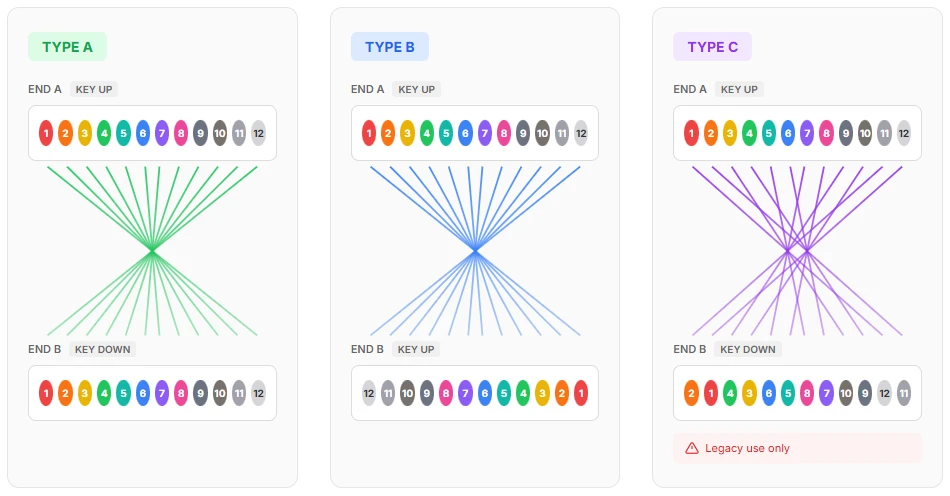

Bir konektörde on iki fiber mi? Her pozisyon önemlidir. Üreticilerin bu kabloları bağlamanın üç-ÜÇ-farklı yolu vardır.

A tipi

Bir ucunda tuş yukarı, diğer tarafta tuş aşağı. Kablo, fiber dizisini dahili olarak yansıtır. Pozisyon 1, pozisyon 1'e gider, ancak fiziksel çevirme, çiftlerin çift yönlü aralar için doğru şekilde sıralandığı anlamına gelir.

Tip B

Her ikisi de anahtarla biter. Kablo bitişik çiftleri değiştirir: 1↔2, 3↔4, 5↔6 vb. SR4 alıcı-vericileri için ortaktır.

Tip C

Şahsen Type C'den nefret ediyorum. Standart bunu da içeriyor elbette. Ama pratikte? Bu bir tuzak.

Tip C, Tip A çevirmenin üstünde bir çift çevirme yapar. Doğru kullanıldığını gördüğüm tek zaman çok özel bir eski Cisco yapılandırmasındaydı ve o zaman bile onu yükleyen teknoloji hiçbir belge bırakmadı. Kutup haritası üzerinde tersine-mühendislik yapmak için iki gün harcadık.

Tavsiyem: Mevcut C Tipi altyapıyla eşleşmediğiniz sürece, yokmuş gibi davranın. Daha iyi uyuyacaksın.

Bu Gerçek Hayatta Neden Önemlidir?

İşte tipik bir omurga{0}yaprak yolu:

Omurga anahtarı → B tipi gövde → MTP bağlantı paneli → A tipi yama → Yaprak anahtarı

Her şey çalışıyor. Şimdi birinin-belki bir müteahhit, belki aceleci bir gece-vardiya teknisyeninin-B Tipi bagajı Tip A ile değiştirdiğini hayal edin. Kutular benzer görünüyordu. Etiketler küçüktü.

Ne oluyor? Kısmi bağlantı. 1-2 numaralı lifler çalışır. 3-4 numaralı lifler bunu yapmaz. 5-6 numaralı lifler çalışır. Ve benzeri.

Belirti tam olarak kötü bir alıcı-vericiye benziyor. Veya kirli bir konektör. Veya bir lif molası. Birisi sonunda kutup haritalayıcıyı kırıp asıl sorunu keşfedene kadar hayaletleri kovalayarak saatler harcayacaksınız.

Bir üretici olarak en korkutucu şey karmaşık kablolama şemaları değil{0}}"gizli üretim hatalarıdır". On yılı aşkın-üretim deneyimimiz boyunca, montaj süreçlerinde uygun kontroller olmadığında neler olduğunu gördük. En yaygın arıza modu? Sonlandırma sırasında fiber şerit dönüşünden kaynaklanan polarite hataları. Otomatik doğrulama olmadan, yorgun çalışanlar şeridi yanlışlıkla 180 derece döndürebilir-bu, çıplak gözle görülemeyen ancak bağlantıyı tahrip eden bir hatadır. Endüstri arıza analizi raporları, bunun kusursuz önlemler alınmadan tesislerden gelen kabloların kabaca %1'ini oluşturduğunu göstermektedir. Üretim hattımızda tam otomatik polarite testi uyguluyoruz-her kablo, gönderilmeden önce benzersiz bir polarite parmak izi oluşturur. Polarite yönetimi kurulumu yapan kişinin şansına bağlı olmamalıdır; fiziksel kusursuzluk ve otomatik denetim yoluyla fabrikada kilitlenmesi gerekiyor.

Bu kabusun ardından katı bir kural belirledik: Herhangi bir büyük dağıtımda, tepsiye gitmeden önce kabloların-%5'ini rastgele çekip test ediyoruz. Etiketi değil, gerçek fiber haritalamayı doğrulayın. Etikete asla güvenmeyin.

Düzeltme

Belge. Her şey.

Tek bir kabloyu çalıştırmadan önce bir kutup haritası oluşturun. E-tablo, Visio şeması, peçete taslağı-Umurumda değil. Sadece şunu yazın:

Hangi kablo türü nereye gider?

Anahtarın her iki uçta hangi yöne baktığı

Beklenen fiber{0}}-fiber-eşlemesi nedir?

Her kablonun her iki ucunu polarite tipiyle etiketleyin. Yalnızca parça numarası-gerçek polarite değil. Renkli bant kullanıyorum: A için mavi, B için sarı. Düşük-teknoloji ama işe yarıyor.

Birlikte çalıştığım bir müşteri, dokümantasyon veri tabanına bağlanan QR kodlarını yazdırıyor. Aşırı öldürme mi? Belki. Ama üç yıldır kutuplaşma olayı yaşamadılar.

Not: Bu iki-segmentli yol, 4×25G koparma için doğru polariteyi korur. Her iki kabloyu da yeniden hesaplamaya gerek kalmadan değiştirin ve gece yarısı sorun gidermeye başlayın.

Zarar Bütçesi Matematiği

Her optik bağlantının bir güç bütçesi vardır. Verici X dBm ses veriyor. Alıcının en az Y dBm'ye ihtiyacı var. Aradaki fark, kayıp bütçenizdir-bu, fiber zayıflaması, konnektör kayıpları ve eklemeler için harcadığınız tutardır.

10G'de kayıp bütçeleri cömertti. Çöp konektörlerini kullanabilirsiniz ve hala marjınız olabilir.

100G'de matematik daha da sıkılaşıyor.

400G'de, para sayan bir cimri gibi dB'nin onda birini sayıyorsunuz.

100GBASE-SR4 Örneği

IEEE size 100 metrede OM4 üzerinden 100G SR4 için 1,9 dB toplam kanal kaybı sağlar.

Gerçekçi bir bağlantı oluşturalım:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

İki MTP eşleşmesi (anahtar→panel, panel→yama)

Her biri 0,75 dB'de genel MPO kullanıyorsanız:

Bu marj değil. Bu, test ekipmanınızdaki hata çubuğudur.

Yüzün bir tarafında tek bir toz zerresi-ve bütçenizi aşmışsınız. Bütçeyi aşan, biraz daha uzun bir kablo hattı. Fabrikadaki Cuma öğleden sonra vardiyasından bütçeyi aşan bir konnektör geldi.

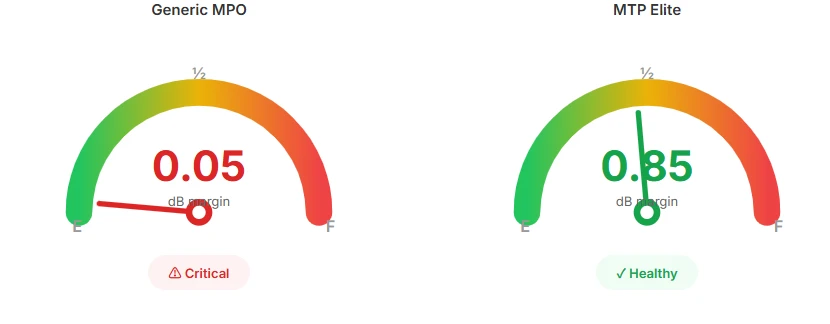

Her biri 0,35 dB'de MTP Elite ile aynı bağlantı:

Artık nefes alabilirsiniz. Toz olur. Sıcaklıklar değişiyor. Lifler yaşlanır. Bu 0,85 dB'lik marj gerçek dünyayı emer.

Yol Gezisi Analojisi

Yeniden dolduramayacağınız bir benzin deposuyla -ülkeyi dolaşmak gibi bütçe kaybını düşünün.

Jenerik MPO sizi yarım depoyla başlatır. Kısa yolculuklar mı? İyi. Ama Phoenix'ten Denver'a ulaşmaya çalıştığınızda her kilometrede terliyor, dumanlar içinde benzin istasyonuna doğru gidiyorsunuz.

MTP Elite sizi tam anlamıyla başlatır. Aynı varış noktası, ancak artık yoldan sapabilir, klimayı çalıştırabilirsiniz, inşaat trafiğine çarptığınızda paniğe kapılmanıza gerek kalmaz.

Hedef (veri hızınız) değişmez. Sürprizlere olan marjınız öyle.

MTP Elite vs Standard: Prim Ne Zaman Ödenmeli?

US Conec iki sınıf satıyor:

Standart MTP:Maksimum 0,50 dB ekleme kaybı. Tipik 0,35 dB civarındadır.

MTP Elit:Maksimum 0,35 dB. Tipik 0,15-0,25 dB'dir.

Elite'in maliyeti, elyaf sayısına ve satıcıya bağlı olarak %15-30 daha fazladır. Buna değer mi?

İşte bu konuda nasıl düşünüyorum.

Şu durumlarda Elite'e geçin:

Kayıp matematiğiniz, her şey toplandıktan sonra 0,5 dB'den az marj bırakıyor

Yolda üç veya daha fazla birleşme noktanız var

Şu anda 400G yapıyorsunuz veya 3 yıl içinde yapacaksınız

Kablo, on yıl boyunca duvarların içinde kalacak omurga altyapısıdır

Standart şu durumlarda iyidir:

Sadece 1-2 çiftleşmeyle 50 m'nin altındaki bağlantılar

40G veya 100G'de rahat kenar boşluğu

Bağlantı kablolarını zaten her yıl değiştireceksiniz-sarf malzemeleri için neden prim ödeyesiniz ki?

Gerçekten kısıtlı bir bütçeniz var ve bunun işe yaradığını kanıtlamak için matematik işlemleri yaptınız

Genel kuralım: Sandıklar için elit, yamalar için standart.

İşte mantık. Sandıklar tavana, zeminin altına, duvarların içinden geçiyor. Orada 7-10 yıl kalıyorlar. Ağınızın temeli budur; on yıl boyunca dokunmayacağınız altyapı için kayıp marjlarından kesinlikle ucuza kaçamazsınız.

Üretim hassasiyeti açısından bakıldığında, Elite ve Standard sınıfları arasındaki fark kağıt üzerinde yalnızca 0,1 dB değildir. Elit-sınıf konektörler üretmek, uç-yüzün genişletilmiş süper{-parlatılmasını ve tepe ofseti gibi sınır çizgisi geometri parametrelerine sahip halkaların reddedilmesini gerektirir. Müşterilere son-tavsiyem şu: sandıklar Elit olmalı. Ana konnektörler kablo kanallarına gömüldükten sonra birleşme noktaları sabitlenir. Bağlantı kabloları akıcıdır ve sürekli olarak değiştirilir. Gövde halka geometriniz mükemmel değilse bağlantı kablolarınızın ne kadar iyi olduğu önemli değildir-fiziksel temas basıncı her zaman eşit olmayacaktır. Hareket etmeyen hassas bileşenlere para harcayın. Üretimde gerçekten anlamlı olan maliyet felsefesi budur.

Yamalar mı? Bunlar sarf malzemesi. Operasyon teknisyenleri onları çekiyor, yeniden yönlendiriyor, üzerlerine basıyor, yanlışlıkla sandalyeleri üzerlerine yuvarlıyor. Ortalama ömürleri değiştirilmeden önce belki altı aydan bir yıla kadardır. Marjinal gövdeleri çalıştırırken Elit yamalara premium dolarlar harcamak terstir-temel çatlarken siz kapı tokmağını cilalamış olursunuz.

Bir istisna: Eğer bir kolodaki buluş-odası üzerinden çapraz-bağlantı kuruyorsanız, her yerde Elite'e geçin. Aktarma panelinin diğer tarafındaki kablo kalitesini kontrol edemezsiniz.

MTP PRO: Gerçekten İşe Yarayan Saha Onarımları

Geleneksel MTP fabrikada kutupluluk ve cinsiyete kilitlenir. Yanlış mı sipariş ettiniz? Geri verin, üç hafta bekleyin ve proje yöneticinize programın neden aksadığını açıklayın.

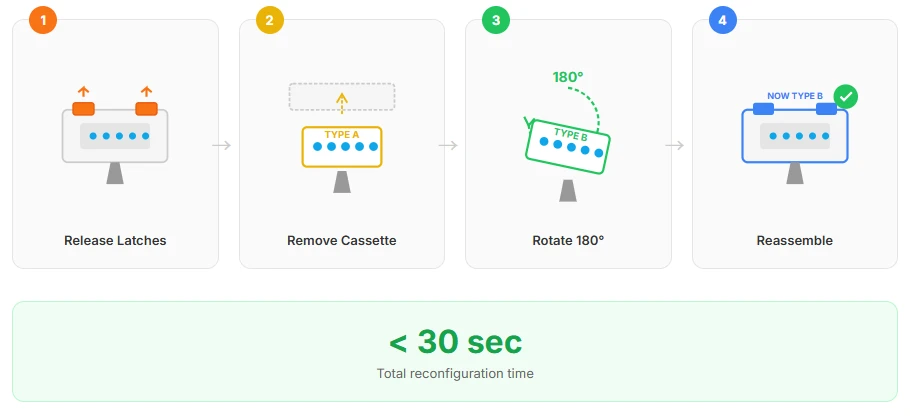

MTP PRO, sahada kutupları (Tip A ↔ Tip B) ve cinsiyeti (erkek ↔ kadın) değiştirmenize olanak sağlar. Polarite için özel bir alete gerek yok-sadece muhafazayı açın. Cinsiyet değiştirmenin bir pin çıkarma aracına ihtiyacı var ama yine de 30 saniyelik bir iş.

Prim standart MTP üzerinden %20-40'tır. Kulağa çok dik geliyor.

Ama hadi işin matematiğini-yanlış bir şekilde yapalım:

Halihazırda kurulu olanlarla ilgili herhangi bir belirsizlik içeren büyük bir dağıtım yapıyorsanız, MTP PRO, bir şeyin çizimle eşleşmediği ilk seferde kendi masrafını çıkarır.

Ortak yerleşim veya üçüncü-taraflar tarafından yönetilen ortamlar için genellikle müşterilere MTP PRO'yu doğrudan belirtmelerini öneririz. Karşı ucun kutupsallığını veya cinsiyetini tahmin edemediğiniz bu "kara kutu" senaryolarında, PRO'nun-alanda değiştirilebilir özelliği yalnızca kullanışlı değil-aynı zamanda sigortadır. Müşterilerin, her iki ucun da erkek olduğu ortaya çıktığı için on-bin-fiber projesinin tamamını bir hafta boyunca kapattığını gördük. Bir üretici olarak, yapılandırma yetkisini sahaya geri vermek için PRO-serisi konektörler üretiyoruz-ve erken aşamadaki iletişim boşluklarından kaynaklanan tedarik zinciri risklerini-ortadan kaldırıyoruz.

Her değişkeni kontrol ettiğiniz küçük,-iyi belgelenmiş yapılar için mi? Standart iyi.

MTP-16: Fiber İsrafını Durdurun

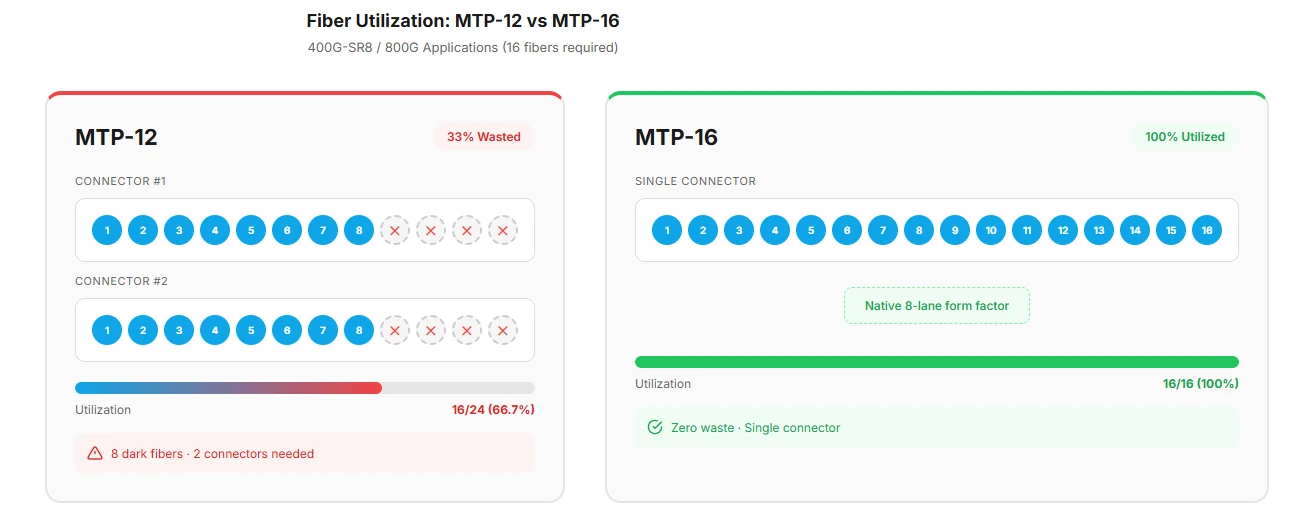

12 fiberli MTP'nin kirli sırrı: fiberinizin üçte birini 8 hatlı uygulamalar için harcıyor.

40G, 4 şerit (8 fiber) kullanır. 100G, 4 şerit (8 fiber) kullanır. 400G, 8 şerit (16 fiber) kullanır. 800G, 8 şerit (16 fiber) kullanır.

MTP-16 bunu düzeltir. On altı fiber, sekiz çift yönlü çift, sıfır atık.

400G-SR8 ve gelecek 800G dalgası için MTP-16, yerel form faktörüdür. Yeni AI eğitim altyapısı oluşturuyorsanız-her düğüm arasında 400G veya 800G gerektiren GPU kümelerini şimdi MTP-16'da standartlaştırın. Maliyet deltası ihmal edilebilir düzeydedir ve iki yıl içinde 12 fiberli gövdeleri sökmeyeceksiniz.

Geçen ay bir hiper ölçekleyici iletişiminden şunu duydum: Zaten tüm yeni yapılar için MTP-16'yı taahhüt ettiler. Lif kullanımındaki iyileşme tek başına takım değişikliğini haklı çıkardı.

Yüz İncelemesine Son-: Sizi Kurtaran Sıkıcı Kısım

Bunu kısa tutacağım çünkü bu en az ilgi çekici konu. Ancak bunu atlamak, insanların 2000 dolarlık alıcı-vericileri yakmalarının nedenidir.

MTP konektörlerinde bir halkada 12, 16 veya 24 fiber bulunur. Bir fiber üzerindeki bir kirlilik parçacığı tüm konektörü depolar. Lif sayımına göre kirlenme ihtimali.

IEC 61300-3-35 temizliği tanımlar. İşte özeti:

Bu çekirdek bölge-25 mikron, çok acımasız. Bir toz parçacığı. Bir. Ve 400G bağlantınız CRC hataları vermeye başlıyor.

Her kablo için uç başına konnektör başına 12+ fiberi manuel olarak inceleyemezsiniz. Otomatik bir MTP araştırması alın (4.000-8.000$). Bir alıcı-vericiyi değiştirdikten sonra değil, çiftleşmeden önce ilk kez kontaminasyon yakaladığınızda kendini amorti eder.

Temizleme protokolü:

1. İlk önce inceleyin. Her zaman.
2. Kirliyse: kuru silin. Zamanın %80'inde çalışır.
3. Hala kirli: IPA ıslak temizleme.
4. Çiftleştirmeden önce-yeniden inceleyin.
5. Islak temizlemeden sonra başarısız mı oluyorsunuz? Konektör hasar görmüş olabilir. Zorlamayın.

Çaylakların yanlış anladığı bir şey var: ıslak temizliğin kuru temizlemeden her zaman daha kapsamlı olduğunu varsayıyorlar. MTP konnektörlerinde bu, gerçekleşmeyi bekleyen bir felakettir. Tamamen buharlaşmayan IPA kalıntısı, kılavuz pimi deliklerinde-yapışkan mikro tuzaklar oluşturur- ve bu tuzaklar, başlangıçtan daha fazla toz çeker.

400x fabrika mikroskobu altında, "ıslak temizlemenin" geride bıraktığı görünmez katili sıklıkla görüyoruz: IPA kalıntı filmleri. Birçok müşteri, tahta temizleyici veya yüksek-konsantre alkol kullanır, ancak karışım oranı yanlışsa veya buharlaşma eksikse, sıvı yüzey gerilimi, ince parçacıkları kelimenin tam anlamıyla MTP kılavuz pimi deliklerine "kilitler". Bu nedenle bazı kablolar kutudan çıkar çıkmaz iyi test sonuçları verir ancak yalnızca birkaç birleştirme döngüsünden sonra kayıplarda ani artışlar gösterir. Atölye önerimiz: vakaların yüzde doksanını kuru temizleme hallediyor. Islak temizleme kesinlikle gerekliyse, özel kalıntı-içermeyen temizleme solventleri ve ardından yüksek-basınçlı nitrojen temizleme kullanın. Amaç, fiberin uç kısmının "işlenmemiş bütünlüğünü" korumaktır-aşırı işlemle kimyasal olarak bozundurmak değil-.

Kuralımız: Her zaman önce kuru silin. Islak temizlemeyi, teknisyenin parmaklarındaki-cilt yağları, yapışkan kalıntıları ve benzeri inatçı kirlenmelere karşı koruyun. Islak temizleme yapıyorsanız, bunu hemen iki kuru silme geçişiyle takip edin. MTP'yi hassas optikler gibi düşünün: ne kadar kuru olursa o kadar güvenli.

Çoğu zaman gözden kaçırılan bir ayrıntı: Toz kapağı tasarımı, insanların düşündüğünden daha önemlidir. Çok sıkı kavrayan kapaklar, teknisyenleri çıkarma sırasında bagajı çekmeye zorlayarak potansiyel olarak yüksük tertibatını zorlar. Toz kapaklarımızı tasarlarken, tutma gerginliğini, kirlenmeye karşı korumayı çıkarma kolaylığına karşı dengelemek için özel olarak tasarladık-Kullanma sırasında sabit kalacak kadar sağlam, gece saat 2'de karanlık bir dolapta onunla boğuşmayacağınız kadar gevşek. Bunun gibi küçük şeyler hiçbir veri sayfasında yer almaz.

Karar Çerçevesi

İşte hile sayfası. Ancak yıldız işaretlerini okuyun-gerçek rehberlik buradadır.

Yıldız işaretleri:

⚠️ HVAC ekipmanlarının veya kompresörlerin yakınında mı?Titreşim zamanla bağlantıları gevşetir. Kayıp matematiği genel olarak iyi olduğunu söylese bile MTP'ye (metal kelepçeler) gidin.

⚠️ Sürekli yeniden yapılandırmanın olduğu laboratuvar ortamı mı?MTP PRO, polarite "bilinen" olsa bile. Planlar değişir. Kendinizi baş ağrısından kurtarın.

⚠️ Mevcut genel MPO devrelerine mi bağlanıyorsunuz?Elit yamalara para harcamayın-öncelikle gövdeleri yükseltin. Bir zincir ancak en zayıf halkası kadar güçlüdür.

⚠️ Colo-buluşma odam var mı?Her yerde elit. Kolokasyonla ilgili olan şey şu: Sınır belirleme panelinin diğer tarafında ne olduğunu inceleyemezsiniz. Kaliteli kazaklar mı yoksa satın alma departmanlarının bulabileceği en ucuz şeyi mi kullandıklarına dair hiçbir fikriniz yok. Kontrol edebileceğiniz şey bağlantının sizin tarafınızdır. Elite'e geçmeniz fazladan 0,3 dB'lik bir marj oluşturur-ve bağlantının yarısını göremediğiniz bir "kara kutu" ortamında bu marj genellikle sabit bir yeşil ışık ile yanıp sönen bir sarı alarm arasındaki farktır.

Tüm bu seriyi kapsayan MPO/MTP fiber gövdeleri, kasetleri ve çıkış modülleri için ayrıntılı özellikleri ve stok durumunu şu adreste bulabilirsiniz:EVOLUX kataloğu. Fiber optik konektör bölümümüz MTP-12, MTP-16 ve PRO çeşitlerini içerir; bunların tümü bu kılavuzda açıklanan kalite kontrolleri ve inceleme protokolleriyle üretilmiştir.

MPO/MTP fiber, üç şeyi içselleştirdiğinizde karmaşık değildir:

Konektör kalitesi hıza göre ölçeklenir.40G dikkatsizliği affeder. 400G ise affedemez.

Polarite hataları, polarite hataları dışında her şeye benzer.Kurulumdan önce belgeleyin.

Kayıp bütçeleri düşündüğünüzden daha küçüktür.Matematiği yap. Yakınsa konektör özelliklerini yükseltin.

Ve kişisel bir görüş: Omurga gövdelerindeki MTP Elite neredeyse her zaman prime değer. Bir veri merkezi yapısındaki toplam maliyet farkı, bir gecelik acil sorun giderme işlemiyle karşılaştırıldığında yuvarlama hatasıdır.

Referanslar

1. ABD Conec MTP Özellikleri: https://www.usconec.com/
2. FS.com MTP Bağlayıcı Kılavuzu: https://www.fs.com/blog/a-mtp-connector-958.html için-kapsamlı-kılavuz-
3. TIA-568.3-D: Optik Fiber Kablolama Bileşenleri Standardı
4. IEC 61754-7: MPO Konektör Ailesi Teknik Özellikleri
5. IEC 61300-3-35: Uç Yüz Denetim Kriterleri
6. IEEE 802,3bm/cm: 100G ve 400G Optik Standartları
