MPO-12 Fiber Kablo Kılavuzu: Kullanımlar, Polarite, MPO-8 ve LC

Bir veri merkezi omurgası veya yapısal kablolama tesisi için yüksek-yoğunluklu fiber kablolamayı değerlendiriyorsanız MPO-12 fiber kablo, kısa listenizdeki ilk seçeneklerden biri olacaktır. MPO konnektörleri birden fazla fiberi tek bir halkada toplar ve 12 fiberli varyant, on yılı aşkın bir süredir kurumsal veri merkezi kablolamasının temel dayanağı olmuştur. Ancak "popüler" her zaman "en iyi" anlamına gelmez. Birçok modern paralel optik alıcı-verici yalnızca 8 fiber kullanır; bu, Base-12 tasarımının bu belirli bağlantılarda dört fiberi boşta bırakabileceği anlamına gelir.

Bu kılavuz, bir MPO-12 kablosunun gerçekte ne olduğunu, pratikte hala güçlü bir anlam taşıdığını, polaritenin ve konnektör cinsiyetinin nasıl çalıştığını ve MPO-12, MPO-8 veya dubleks olup olmadığına nasıl karar verileceğini kapsar.LC konnektörleribir sonraki projeniz için doğru seçimdir.

MPO-12 Fiber Kablo Nedir?

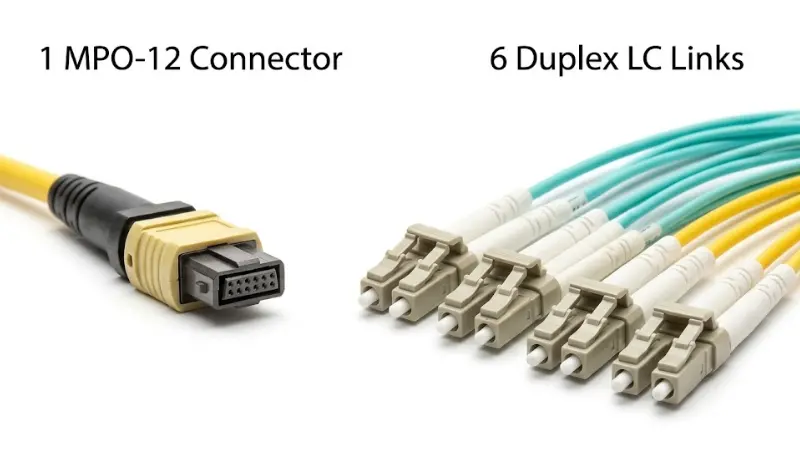

MPO-12 fiber kablo, 12 optik fiberi tek bir kabloda sonlandıran çok fiberli bir düzenektirMPO konektörü. Temel avantajı yoğunluktur: tek bir kompakt arayüz, altı adede kadar çift yönlü bağlantı kablosunun yerini alır. Bu birleştirme, MPO-tabanlı kablolamanın, yüzlerce ayrı çift yönlü atlama telini yönetmenin pratik olmayacağı orta-ile-büyük veri merkezlerindeki yapılandırılmış omurga bağlantılarına hakim olmasının nedenidir.

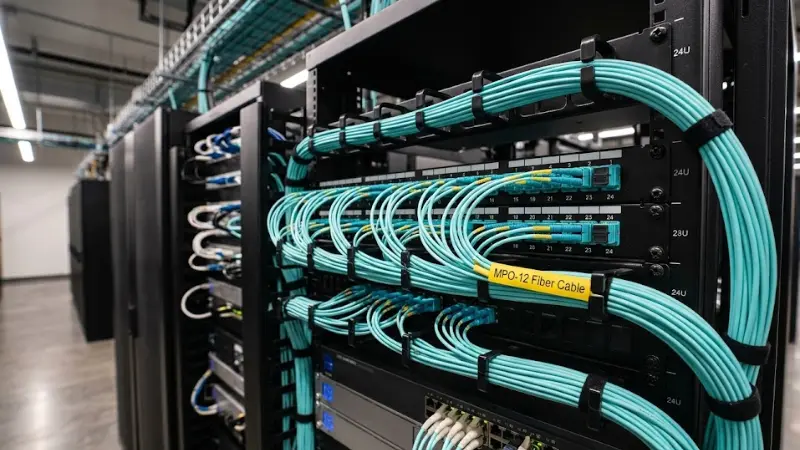

Standart dubleks ile karşılaştırıldığındaLC yama kablosu, bir MPO-12 hortumu, birçok fiberi tek bir yol boyunca taşıyan ve bunları ekipmana daha yakın olan kasetlerde veya adaptör panellerinde parçalayan toplama - için tasarlanmıştır. Ortamınız yalnızca iki-fiber noktadan-noktaya-bağlantıya ihtiyaç duyuyorsa, çift yönlü LC kablosu daha basit ve daha ucuzdur. MPO-12, fiber sayısı, kablo tepsisi yoğunluğu veya dağıtım hızının önemli olduğu durumlarda yerini alır.

MPO'nun yanında MTP teriminin de kullanıldığını göreceksiniz. MTP, US Conec tarafından üretilen, genel MPO form faktörüyle tamamen uyumlu, ticari markalı, daha-özellikli bir bağlayıcıdır. Satın alma kararları için önemli olan, muhafaza üzerinde hangi etiketin göründüğü değil, konektörün ekleme-kayıp ve iade-kayıp gereksinimlerinizi karşılamasıdır.

MPO-12'nin Hala Pratik Anlamda Güçlü Olduğu Yer

Base-12 MPO kablolamanın modası geçmiş olmaktan çok uzaktır, ancak endüstri 8 fiberli paralel optiği benimsedikçe etkin noktası daralmıştır. MPO-12'nin sağlam bir seçim olmaya devam ettiği yer burasıdır:

•

• Çift yönlü uygulamalar için omurga birleştirme.

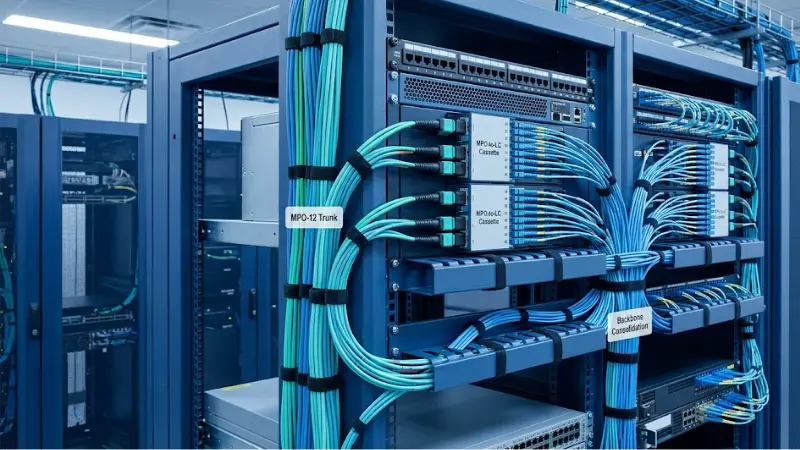

• Birden fazla 10G dubleks bağlantıyı tek bir hat halinde toplayan yapısal kablolama tasarımlarında, 12 fiberli MPO düzenekleriMPO-LC'ye-kasetlerbu fan altı çift yönlü LC bağlantı noktasına çıkıyor. Bu, kurumsal veri merkezlerinde en yaygın dağıtım modellerinden biri olmaya devam ediyor.

•

• Mevcut Base-12 altyapısına sahip Brownfield ortamları.

• Tesisinizde halihazırda 12-fiber devre, kaset ve bağlantı paneli kullanılıyorsa genişletme için MPO-12'yi kullanmak, tam bir yeniden mimarinin maliyetini ve karmaşıklığını ortadan kaldırır. Dönüşüm yama kabloları veya hibrit kasetler, gerektiğinde Base-12 hatlarını 8 fiber ekipman bağlantı noktalarına köprüleyebilir.

•

• Koparma ve geçiş senaryoları.

• BirMPO-ile-LC ara kablosutek bir 12-fiber hattın altı adede kadar ayrı çift yönlü bağlantıya hizmet etmesine olanak tanır -, eski 1G veya 10G çift yönlü ekipmanı yüksek yoğunluklu bir yama bölgesine bağlamanız gerektiğinde kullanışlıdır.

Fluke Networks şunu belirtiyor:12 fiber MPO bağlantısı, çift yönlü omurga kablolamasını birleştirmek için tarihsel olarak popüler bir seçim olmuşturveri merkezinde, özellikle MPO-LC'ye-kasetlerin 12 fiber hatları altı çift yönlü bağlantı noktasına geçirdiği 10G Ethernet ortamlarında.

MPO-12 Ne Zaman En Uygun Değil?

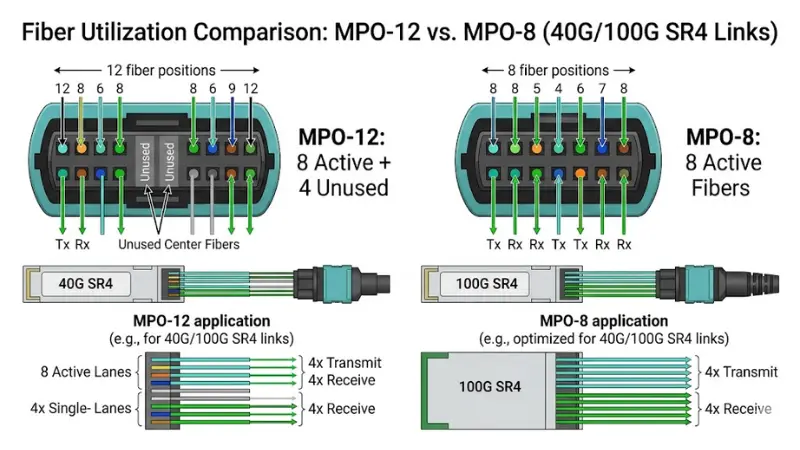

MPO-12'nin ana sınırlaması paralel-optik bağlantılarda ortaya çıkar. Hem 40GBASE-SR4 hem de 100GBASE-SR4 alıcı-vericileri 8 fiber kullanır - dördü iletim, dördü alıcı. 8 fiberli bir alıcı-vericiyi 12 fiberli bir gövdeye taktığınızda, dört merkez fiber kullanılmadan kalır. Yüzlerce bağlantıda bu, önemli miktarda fiber kapasitesinin boşa harcanmasına neden olur.

Fluke Networks, bu verimsizliğin tam olarak ne olduğunu açıklıyorsektörü 8 fiber MPO (Base-8) bağlantısı geliştirmeye teşvik etti40G ve 100G paralel-optik dağıtımları için özel bir çözüm olarak. SR4 veya DR4 alıcı-vericileri etrafında yeni bir yapı tasarlıyorsanız ve mevcut Base-12 tesisiyle geriye dönük uyumluluğa ihtiyacınız yoksa MPO-8 mimarisi, fiberi daha verimli kullanacak ve 400G'ye daha temiz bir şekilde ölçeklendirecektir.

MPO-12, MPO-8 ve LC: Bir Karar Çerçevesi

Aşağıdaki durumlarda MPO-12'yi seçin:Base-12'lik bir tesisi genişletiyorsunuz, çift yönlü omurgaları birleştiriyorsunuz veya 12 fiber devrelerin LC kasetlerini beslediği, çığır açıcı ağır mimariler dağıtıyorsunuz.

Aşağıdaki durumlarda MPO-12'den kaçının:8 fiberli alıcı-vericilerin etrafında sıfırdan bir paralel-optik yapı inşa ediyorsunuz ve barındırılacak eski Base-12 altyapınız yok. Bu senaryoda,MPO-8 kablolamasıdaha iyi fiber kullanımı ve 400G ve ötesine daha temiz bir yükseltme yolu sunacak.

MPO-12 Konektörü Nasıl Çalışır?

Bir MPO konektörü, fiberleri hassas-kalıplanmış bir yüksüğün içinde doğrusal bir sıra halinde düzenler. 12 fiberli versiyonda, 12 fiberin tümü tek bir sıra halinde bulunur ve uygun şekilde temizlenip hizalandığında, eşleşen çift başına 0,5 dB'nin altında ekleme kaybına olanak tanıyan sıkı aralık toleranslarına tabi tutulur.

Erkek ve Dişi Konnektörler

MPO konnektörleri erkek (hizalama pimli) veya dişi (pimsiz) olabilir. Çekirdekten-çekirdeğe-hassas hizalama sağlamak için erkek konnektör üzerindeki pimler, dişi konnektör üzerindeki karşılık gelen deliklere takılır. Aktif ekipman - anahtarlar, alıcı-vericiler, hat kartları - neredeyse her zaman erkek (sabitlenmiş) bir MPO bağlantı noktası kullanır. Bu, doğrudan ekipmana takılan herhangi bir kablonun, doğru şekilde eşleşmesi ve alıcı-verici pimlerine zarar vermemesi için dişi (sabitlenmemiş) olması gerektiği anlamına gelir. Bu ayrıntının satın alma sırasında gözden kaçırılması kolaydır ve saha hatalarının yaygın bir kaynağıdır.

Tuş Yönü ve Konumu 1

Her MPO konektöründe bir anahtar (muhafaza üzerinde yükseltilmiş bir çıkıntı) ve fiber Konumu 1'i belirten beyaz bir nokta veya işaret bulunur. Doğru anahtar yönlendirmesi - anahtar yukarı ve anahtar aşağı -, fiber konumlarının birleştirilmiş bağlantı boyunca nasıl eşlendiğini belirler. Sipariş veya kurulum sırasında yönü göz ardı etmek, kutup uyumsuzluğu yaratmanın en hızlı yollarından biridir.

Polarite: En Pahalı Hatalara Neden Olan Detay

Polarite, her verici fiberin, bağlantının uzak ucundaki doğru alıcı fibere bağlanmasını sağlar. Yanlış anlaşılırsa, her şey fiziksel olarak bağlantılı görünse bile kanal - ışığını yakmayacaktır.

ANSI/TIA-568.3-E standardıMPO sistemleri için üç birincil polarite yöntemini tanımlar - Yöntem A, Yöntem B ve Yöntem C - artı 2022 revizyonunda tanıtılan iki yeni evrensel yöntem (U1 ve U2). Her yöntem, bağlantı boyunca iletim-alma-devamlılığını korumak için ana kablo tipinin (Tip A, B veya C), bağdaştırıcı yönünün ve yama kablosu stilinin farklı bir kombinasyonunu belirtir.

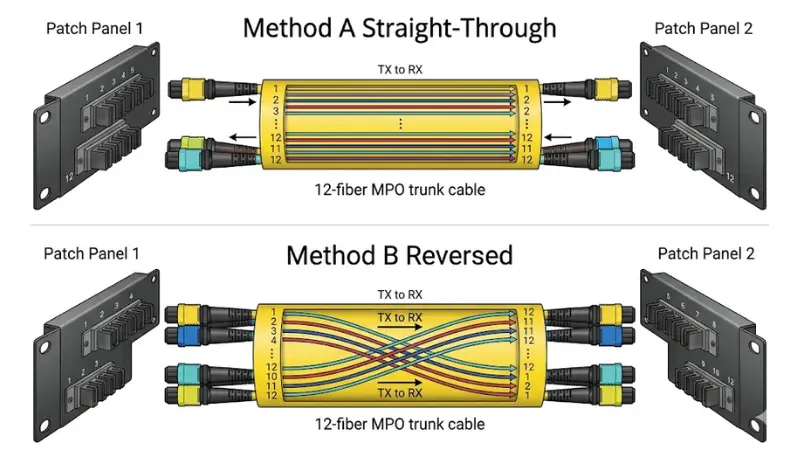

Uygulamada, Yöntem A ve Yöntem B en yaygın kullanılanlardır. Yöntem A, anahtar-yukarı/anahtar-aşağı bağdaştırıcılarıyla düz-geçişli bir hat kullanırken, Yöntem B, anahtar-yukarı/anahtar-yukarı bağdaştırıcılarıyla ters çevrilmiş bir hat kullanır. Kritik kural şudur: Tüm proje için bir yöntem seçin ve herhangi bir sipariş vermeden önce bunu doğrulayın.

Önceden sonlandırılmış-MPO düzenekleri genellikle siparişe göre oluşturulur ve çoğu zaman-iade edilemez. Fluke Networks, kutup karışıklığının sıklıkla yanlış kabloların veya bağlantı kablolarının yalnızca kurulumdan sonra keşfedilmesine - yol açtığı ve bunun da proje gecikmelerine ve değiştirme maliyetlerine yol açtığı konusunda uyarıyor. Tasarım sırasında polarite dokümantasyonuna zaman ayırmak, kurulu devreleri yeniden işlemekten çok daha ucuzdur.

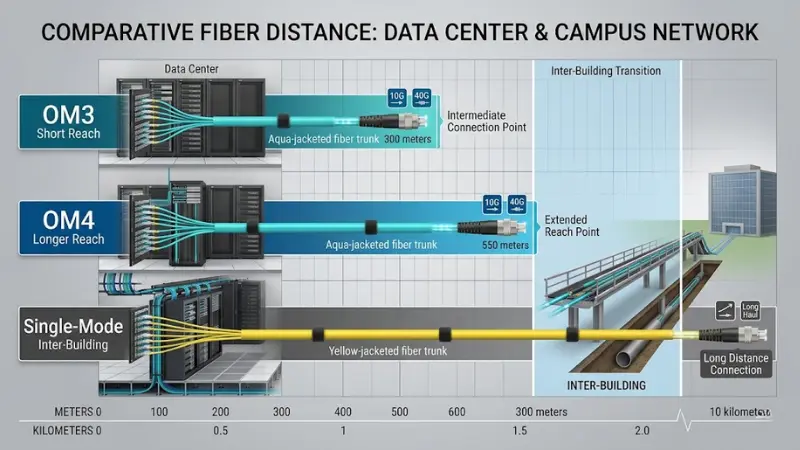

Doğru Fiber Türünü Seçme: OM3, OM4 veya Tekli-Mod

MPO-12 kablonuzun içindeki fiber kalitesi, sinyal kalitesi bozulmadan önce bir bağlantıyı ne kadar ileri itebileceğinizi belirler. Çok modlu dağıtımlar için karar genellikleOM3 ve OM4.

Corning'in yayınlanmış veri merkezi kanal uzunluğu-uzunluğu çalışmalarına göre, veri merkezlerinde konuşlandırılan OM3 ve OM4 bağlantılarının kabaca %90-95'i şu mesafelerde çalışıyor:100 metre veya daha az. Standart Ethernet hızlarında OM3, 300 m'ye kadar 10G bağlantıları ve 100 m'ye kadar 40G/100G paralel-optik bağlantıları destekler. OM4 bu sayıları 10G'de 550 m'ye ve 40G/100G'de 150 m'ye çıkarır - sıralar arası veya koridorlar arası mesafeleriniz 100 m'yi geçerse bu anlamlı bir avantajdır.

Pratik bir kılavuz: tüm çok modlu koşularınız 100 m'nin altında kalıyorsa ve bütçenize- duyarlıysanız, OM3 10G ve 40G'yi rahatlıkla işleyecektir. Daha uzun erişime ihtiyaç duyduğunuzda, daha yüksek hızlara geçmeyi planladığınızda veya yalnızca zaman içinde konnektör kaybı ve kablo{7}}eklenmesine karşı daha fazla marj elde etmek istediğinizde OM4'ü seçin. Daha derin bir karşılaştırma içinçok modlu fiber türleriOM5 de dahil olmak üzere özel kılavuzumuza bakın.

Çoklu modun ötesindeki mesafeler için - binalar arası- bağlantılara, metro bağlantılarına veya birkaç yüz metreyi aşan herhangi bir koşuya ulaşın -tek-modlu fibernet bir seçimdir. Tek-modlu MPO-12 derleme mevcuttur ve yüksek-yoğunluklu tek modlu yama uygulama ortamlarında giderek daha fazla kullanılmaktadır.

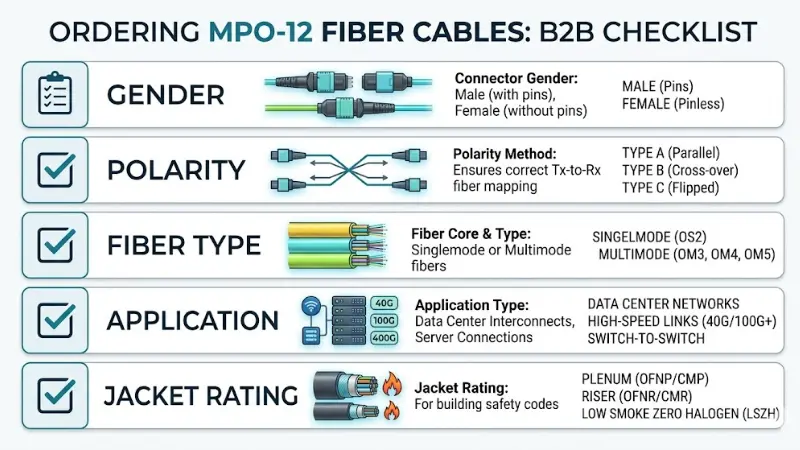

Satın Alma Kontrol Listesi: Sipariş Vermeden Önce Onaylanması Gereken Beş Şey

MPO-12 kabloları genellikle özel olarak-birleştirilir ve iade edilemez. Tek bir parametrenin yanlış alınması bile haftalarca gecikme anlamına gelebilir. Sipariş vermeden önce bu beş öğeyi onaylayın:

1.

2. Her iki uçta konnektör cinsiyeti.

3. Hangi ucun aktif ekipmana bağlandığını (dişi/sabitlenmemiş olması gerekir) ve hangi ucun bir bağlantı paneline veya devre adaptörüne bağlandığını belirleyin (adaptörün pin konfigürasyonunu kontrol edin). Her iki uç da adaptörlerle eşleşiyorsa, adaptör türüne bağlı olarak erkek---dişi veya dişi--{-dişiye ihtiyacınız olabilir.

4.

5. Polarite yöntemi.

6. ANSI/TIA-568.3-E'ye göre proje standartınızın Yöntem A, B, C, U1 veya U2 olup olmadığını doğrulayın. Ana kablo tipinin, adaptör yönünün ve çift yönlü bağlantı kablolarının hepsinin eşleşecek şekilde belirtildiğinden emin olun.

7.

8. Elyaf türü ve derecesi.

9. SeçmeOM3, OM4bağlantı mesafelerinize, alıcı-verici tipinize ve gelecekteki taşıma planlarınıza bağlı olarak tekli-mod veya tekli mod.

10.

11. Uygulama türü.

12. Bir ana kablo (MPO-'dan-MPO'ya) mı sipariş ediyorsunuz?koparma/fanout kablosu(MPO-to-LC) mi, yoksa yama derlemesi mi? Her birinin farklı bağlayıcı ve fiber-eşleme gereksinimleri vardır.

13.

14. Ceket derecelendirmesi ve çevre.

15. Bina kodlarınıza ve kurulum yolunuza bağlı olarak, plenum-derecelendirmeli (OFNP), yükseltici-derecelendirmeli (OFNR) veya LSZH kaplamaya ihtiyacınız olup olmadığını onaylayın. Bu kablo geldikten sonra karar verilecek bir detay değil.

Yaygın Hatalar ve Bunlardan Nasıl Kaçınılacağı

Her yeni bağlantı için varsayılan olarak MPO-12'ye geçiş

Yenileme veya kahverengi alan projelerinde MPO-12 genellikle doğru çağrıdır. Ancak yeşil alan paralel optik yapısı için,8 fiber MPO bağlantısıisraf edilen elyafları ortadan kaldıracak ve 400G'ye giden yolunuzu kolaylaştıracaktır.

Yalnızca lif sayısına göre sipariş verme

"12 fiberli MPO kablosu" tam bir spesifikasyon değildir. Cinsiyeti, polarite tipini, fiber kalitesini ve uygulama stilini onaylamadan, fiziksel olarak uyan ancak sahada polarite hatası veya cinsiyet uyumsuzluğu yaratan bir düzenek alma riskiyle karşı karşıya kalırsınız.

Ara planlamanın ihmal edilmesi

Aktif ekipmanınız çift yönlü LC bağlantı noktaları kullanıyorsa MPO-12 omurganız ile ekipman arasında net bir çıkış stratejisine - kasetlere, adaptör panellerine veya fan çıkış kablolarına - ihtiyacınız vardır. Bu adımı unutmak, ilk etapta MPO'yu seçtiğiniz yoğunluk avantajını baltalayan son dakika doğaçlamasına yol açar.

İlk kullanımdan önce konektör temizliğini atlamak

MPO yüksüklerinin tek bir konektörde 12 fiber uç-yüzeyleri vardır. Bir fiber üzerindeki küçük bir toz parçacığı bile ekleme kaybını spesifikasyonların üzerine çıkarabilir ve aralıklı bağlantı hatalarına neden olabilir. MPO konnektörlerini birleştirmeden önce daima özel bir alet kullanarak inceleyin ve temizleyin.MPO temizleme aracı.

Sıkça Sorulan Sorular

MPO-12 40G ve 100G'yi destekleyebilir mi?

Evet. 40GBASE-SR4 ve 100GBASE-SR4'ün her ikisi de 8 fiber üzerinden iletim yapar ve bir MPO{13}}12 konektörü bu 8 aktif fiberi taşıyabilir (standart pin çıkışında 1–4 ve 9–12 konumları). Ancak dört merkez fiber kullanılmadan kalır, bu nedenle Base-8 MPO bu özel uygulamalar için daha verimli bir alternatif olarak geliştirildi.

MPO-12 MPO-8'den daha mı iyi?

İkisi de evrensel olarak daha iyi değil. MPO-12, çift yönlü omurga birleştirme ve mevcut Base-12 altyapısına sahip ortamlar için daha güçlü bir seçimdir. MPO-8, doğal olarak 8 fiber kullanan paralel optik bağlantılar (40G, 100G, 400G) için daha verimlidir. En iyi mimari, uygulama karışımınıza ve mevcut tesisinize bağlıdır. Tam bir karşılaştırma için, bkz.MPO/MTP fiber kılavuzu.

MPO ve MTP arasındaki fark nedir?

MPO (Çoklu-fiber Push On), IEC 61754-7 tarafından tanımlanan bir konnektör standardıdır. MTP, daha sıkı toleranslar ve çıkarılabilir mahfaza tasarımıyla MPO standardını karşılayan ve aşan bir konnektör için US Conec'in bir markasıdır. MTP konnektörleri genel MPO konnektörleriyle tamamen uyumludur. Tedarikte en önemli şey, bağlayıcının uygulamanızın gerektirdiği ekleme-kayıp ve geri dönüş-kayıp özelliklerini karşılamasıdır.

Erkek veya dişi MPO-12 konnektörlerine ihtiyacım var mı?

Aktif ekipman bağlantı noktaları (alıcı-vericiler, hat kartları) neredeyse her zaman erkektir (sabitlenmiştir). Doğrudan aktif ekipmana bağlanan herhangi bir kablonun bu ucu dişi (sabitlenmemiş) olmalıdır. Bir adaptör paneli üzerinden ana hat--ana hat bağlantıları için-birleştirilmiş çift başına bir sabitlenmiş ve bir sabitlenmemiş konnektöre ihtiyacınız olacaktır. Sipariş vermeden önce daima bağlantınızdaki her arayüzün cinsiyetini doğrulayın.

MPO-12'yi LC konnektörlerine ayırabilir miyim?

Evet. BirMPO-ile-LC ara kablosuveya bir MPO-to-LC kaset modülü, tek bir 12-fiber MPO hattını altı çift yönlü LC bağlantısına dağıtabilir. Bu, MPO omurgalarını çift yönlü bağlantı noktası ekipmanına bağlamak için en yaygın dağıtım modellerinden biridir.yüksek-yoğunluklu veri merkezi ortamları.

MPO-12 kablosu için OM3 veya OM4 daha mı iyi?

100 m'nin altındaki çoğu veri merkezi için hem OM3 hem de OM4 çalışacaktır. OM4, OM3 - için 100 m'ye kıyasla 40G/100G'de - 150 m ek erişim boşluğu ve daha uzun sıralar arası veya salonlar arası bağlantılarda önemli olabilecek daha büyük bir kayıp bütçesi sağlar. Mesafeleriniz kısaysa ve bütçeniz de önemliyse OM3 güvenilir bir seçimdir. Daha fazla marj istiyorsanız veya hız artışlarını öngörüyorsanız, OM4 makul bir prime değer. Bizimkilere bakınOM3 ve OM4 karşılaştırmasıayrıntılı özellikler için.

MPO-12 için hangi polarite yöntemini seçmeliyim?

ANSI/TIA-568.3-E standardı A, B, C, U1 ve U2 Yöntemlerini tanımlar. Yöntem A (düz-ana hat boyunca) ve Yöntem B (tersine çevrilmiş ana hat) en yaygın olanlardır. Yöntem B genellikle doğrudan MPO-ile-MPO paralel-optik bağlantıları için tercih edilirken, modüler kasetlerle eşleştirilmiş Yöntem A, çift yönlü koparma mimarilerinde yaygın olarak kullanılır. En önemli kural, tüm proje boyunca bir yöntemi standartlaştırmak ve kurulumdan önce tüm bileşenlerin (tranklar, adaptörler ve bağlantı kabloları) bu yöntemle eşleştiğini doğrulamaktır.

MPO-12 yeni veri merkezi dağıtımları için hâlâ iyi bir seçim midir?

Uygulama karışımınıza bağlıdır. Yapısal kablolamayla ağırlıklı olarak 10G çift yönlü bağlantı dağıtan kuruluşlar için MPO-12, kanıtlanmış ve uygun maliyetli bir omurga çözümü olmaya devam ediyor-. 100G ve 400G paralel optikler etrafında inşa edilen hiper ölçekli veya bulut ortamları için Base-8 MPO giderek daha fazla tercih edilen mimaridir. Gerçek dünyadaki dağıtımların çoğu, her ikisinin bir karışımını kullanır ve dönüşüm bileşenleri, gerektiğinde ikisi arasında köprü oluşturur. Rehberlik için100G fiber kablolama seçimi, özel makalemize bakın.
