Bu soruyu çok sık duyuyoruz:"Veri merkezi genişletmemiz için LC konnektörlerini mi kullanmalıyız yoksa MTP/MPO'ya mı geçmeliyiz?"Ve dürüst olmak gerekirse, cevap neredeyse hiçbir zaman basit bir-ya da-diğer-seçenek değildir.

Şunu söyleyebiliriz ki-karışıklığın çoğu eksik bilgiden kaynaklanmaktadır. MTP/MPO'nun "12 kat yoğunluk" sunduğunu okuyabilir ve harika, haydi-bu işe girişelim diye düşünebilirsiniz. Ancak daha sonra mevcut anahtarlarınızın LC arayüzlerini kullandığını, teknisyenlerinizin LC sonlandırma konusunda eğitimli olduğunu fark edersiniz ve aniden kimsenin sizi uyarmadığı hibrit bir kurulumla karşı karşıya kalırsınız.

Ya da belki bileşen maliyetlerinin hesabını yaptınız ve LC kabloları fiber başına daha ucuz görünüyor. Doğru. Ancak her 48 LC bağlantısı için 6 saatlik kurulum emeğine karşılık eşdeğer MTP hattı için 20 dakikalık kurulum işçiliğini hesaba kattınız mı? Gerçek maliyet tablosunun ilginçleştiği yer burasıdır.

Bu kılavuz, Vikipedi'de bulabileceğiniz teorik "işte her bağlayıcının ne olduğu" konularını değil-gerçek karar noktalarını ele alır. Temel bilgileri zaten bildiğinizi varsayıyoruz. Muhtemelen ihtiyacınız olan şey netliktirher teknoloji finansal açıdan anlamlı olduğunda, gizli maliyetlerin nerede ortaya çıktığı ve diğer takımların yaptığını gördüğümüz hatalardan nasıl kaçınılacağı.

Kimsenin Bahsetmediği Maliyet Denklemi

Rakamlarla başlayalım, çünkü planlama konuşmalarının çoğunun ya takılıp kaldığı ya da ters gittiği yer burasıdır.

Bileşen fiyatlandırması yanıltıcı bir hikaye anlatıyor. Evet, önceden-sonlandırılmış 12 fiberli bir MTP ana kablonun maliyeti, aynı fiber sayısını kapsayan altı çift yönlü LC bağlantı kablosundan daha fazladır. Bazen 2-3 kat daha fazla. Eğer orada durursanız, LC bariz kazanan gibi görünüyor.

Ancak bileşen maliyeti genellikle toplam kablolama proje maliyetinin yalnızca %15-25'i kadardır. Gerisi? İşçilik, raf alanı, kablo yönetimi altyapısı ve devam eden bakım. Karşılaştırmanın tersine döndüğü yer burasıdır.

1.000 fiberlik dağıtım için-yan yana-bir çözüm:(Bu rakamlar, birden fazla projede izlediğimiz tipik ABD pazarı oranlarına ve kurulum sürelerine dayanmaktadır. Rakamlarınız değişebilir, ancak oranlar değişme eğilimindedir.)

Veri kaynakları: 2023-2024 BICSI kurulumcu anketlerine dayalı işçilik oranları; Uptime Institute ortak yerleşim kıyaslamalarından elde edilen raf alanı maliyetleri; toplu distribütör tekliflerinden bileşen fiyatlandırması.

Paket servisi "MTP/MPO her zaman kazanır" değildir. bugeçiş noktası 400-500 fiber civarında gerçekleşir. Bunun altında, LC'nin daha düşük bileşen maliyeti, işçilik farkını telafi edebilir. Bunun da ötesinde, MTP/MPO'nun kurulum verimliliği ve yoğunluk avantajları hızla birleşiyor.

Bizim düşüncemiz:Ekiplerin ilk alıntılara çok dar bir şekilde odaklanarak yandıklarını gördük. Bir müşteri tamamen LC'ye geçerek bileşenlerden 15.000 $ tasarruf etti, ardından kurulum için 40.000 $ daha harcadı ve altı ay sonra raf alanı kalmadı. "Daha ucuz" seçenek onlara fazladan bir kabine ve bir hafta sonu acil durum yeniden kablolama maliyetine mal oldu. Sadece bugün nerede olduğunuzu değil, 3 yıl sonra nerede olacağınızı da planlayın.

"Yüksek Yoğunluk" Aslında Neye benziyor

"12 kat yoğunluk artışı" gibi rakamlar ortalıkta dolaşıyor. İşte bunun pratikte ne anlama geldiği.

Standart 1U yama panelini alın. LC çift yönlü adaptörlerle 48 bağlantı noktası sığdırabilirsiniz, bu da size 96 fiber bağlantı sağlar. Geleneksel standartlara göre oldukça yoğun. Şimdi bu LC adaptörlerini MTP-24 arayüzleriyle değiştirin. Aynı 1U alanı, ancak artık her bağlantı noktası 2 yerine 24 fiberi yönetiyor. Bu, aynı raf ünitesinde 1.152 fiber bağlantısı demektir.

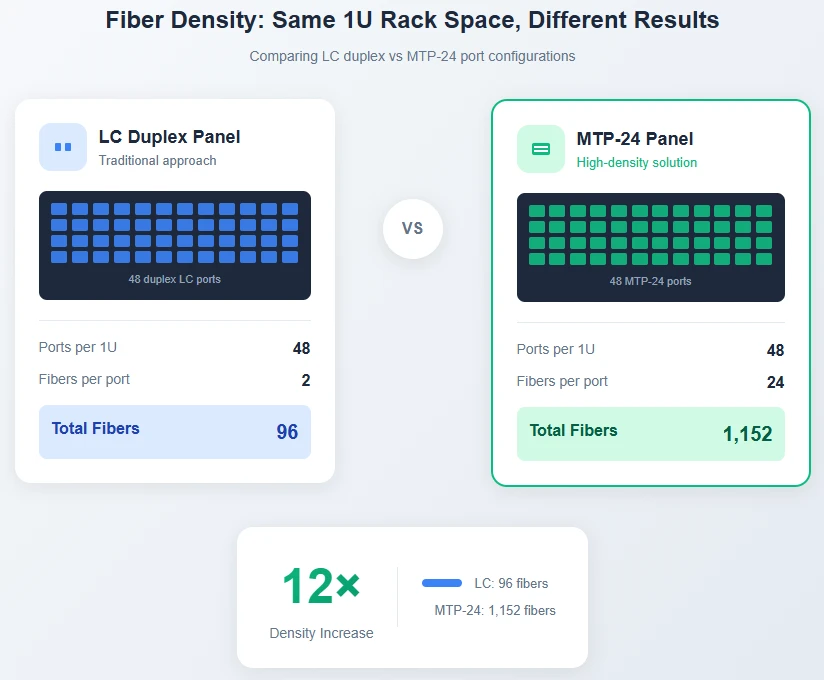

Şekil 1: Aynı 1U raf alanı, önemli ölçüde farklı fiber kapasitesi sunar. MTP-24 konfigürasyonu, LC dubleks bağlantı yoğunluğunun 12 katı bağlantı yoğunluğuna ulaşır.

Bu, en çok raf alanının kısıtlı veya pahalı olduğu ortamlarda önemlidir. Aylık raf birimi başına 800-1.500 ABD Doları ücret alan ortak yerleşim tesisleri, yoğunluğu doğrudan bir maliyet aracı haline getiriyor. Sabit ayak izine sahip kurumsal veri merkezleri, farklı bir açıdan bakıldığında aynı baskıyla karşı karşıyadır; kablolama tarafından tüketilen her raf birimi, bilgi işlem için kullanamayacağınız bir birimdir.

Ancak yoğunluk kendi zorluklarını da beraberinde getirir. Bir MTP-24 bağlantısı başarısız olduğunda, 2 yerine 24 fiber aynı anda kesilir. Sorun giderme, farklı araçlar ve beceriler gerektirir. 24 fiberli bir uç yüzün temizlenmesi, tek bir LC yüksüğünün temizlenmesinden daha karmaşıktır. Bunlar kaçınılması gereken nedenler değilyüksek-yoğunluklu fiber kablolama-bunlar, bunu doğru şekilde planlamanın nedenleridir.

Neden Çoğu Veri Merkezi Her İkisini de Kullanıyor?

Pazarlama materyallerinin vurgulamadığı bir şey var: Modern veri merkezlerinin çoğunluğu LC ve MTP/MPO arasında seçim yapmıyor. Her teknolojiyi mantıklı olduğu yerde kullanan yapısal bir kablolama mimarisi kullanıyorlar.

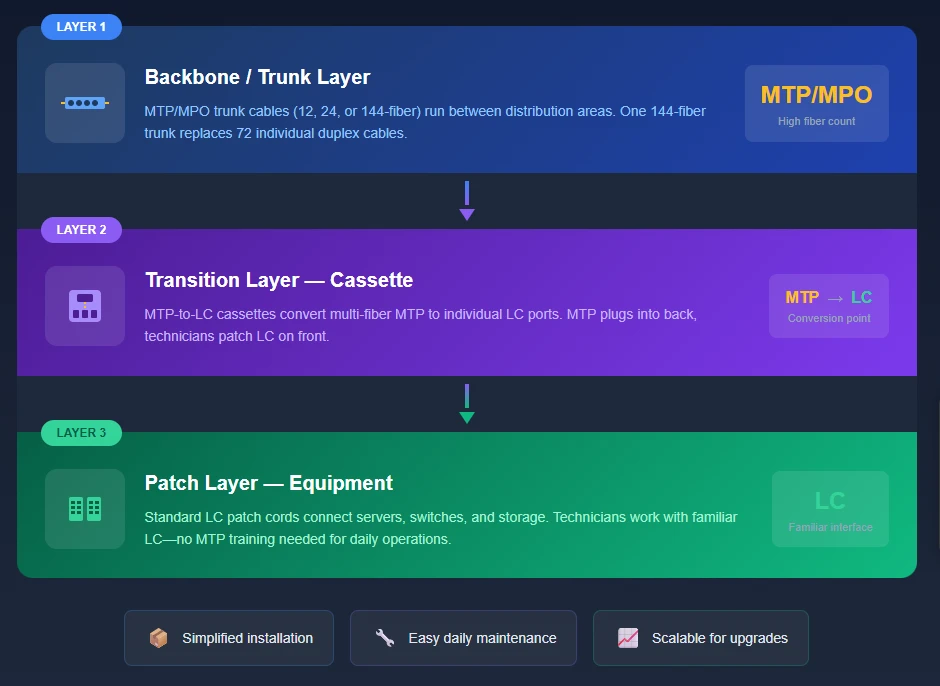

Şekil 2: Üç-katmanlı hibrit mimari - Omurga için MTP/MPO yoğunluğu, geçiş için kasetler, yama için LC erişilebilirliği.

Omurga katmanıana dağıtım çerçeveleri ile rafların üst-üst konumları arasında çalışan MTP/MPO ana hat kablolarını-tipik olarak 12, 24 veya 144-fiber düzeneği- kullanır. Bir adet 144 fiberli MTP hattı, normalde 72 ayrı çift yönlü kablonun yerini alır. Tek başına kablo yolundan ciddi miktarda tasarruf sağlanır ve kurulum, düzinelerce ayrı kabloyu çekip sonlandırmak yerine, önceden sonlandırılmış düzeneklerin bağlanması meselesi haline gelir.

Geçiş katmanıMTP'nin LC ile buluştuğu yerdir. Kaset modülleri-arkada MTP bağlantı noktaları ve önde LC bağlantı noktaları bulunan küçük muhafazalar-fiber bağlantı panellerinin içinde bulunur. MTP gövdesi arkaya takılır; teknisyenler ön tarafta standart LC bağlantılarıyla çalışır. Hibrit yaklaşımı pratik hale getiren köprü budur.

Yama katmanıhepsi LC'dir. Sunucu NIC'leri, depolama HBA'ları ve çoğu anahtar bağlantı noktası, LC-arayüzlü alıcı-vericileri kullanır. Günlük-günlük{-hareketler, eklemeler ve değişiklikler yapan kişiler tanıdık LC bağlantı kablolarıyla çalışır. Kasetin arkasındaki omurganın MTP/MPO olduğunu bilmelerine veya umursamalarına gerek yok-sadece LC bağlantı noktalarını görüyorlar.

Bizim düşüncemiz:Kaset, modern fiber altyapısının isimsiz kahramanıdır. Sık sık değişen bağlantılar için LC'nin erişilebilirliğini korurken, uzun vadede MTP/MPO'nun yoğunluğunu ve kurulum avantajlarını yakalamanıza olanak tanır. Yeni bir altyapı oluşturuyorsanız planlamanıza kasetten dışarıya doğru başlayın-her rafta hangi fiber sayısına ihtiyacınız var? Bu, bagaj özelliklerinizi ve LC bağlantı noktası gereksinimlerinizi yönlendirir.

Polarite: Hafta sonlarına mal olan hata

En önlenebilir sorunları gördüğümüz bir konu varsa, o da MTP/MPO sistemlerinde polarite yönetimidir.

LC bağlantılarıyla polarite basittir-Tx'i Rx'le eşleştirirsiniz. Ortalığı karıştırırsan iki fiberi değiştirirsin. 30 saniye sürer. Tek bir konektörde 12 veya 24 fiber olduğunda matematik karmaşıklaşır. TIA-568 standardı, üç kutupluluk yöntemini tanımlar ve bunların karıştırılması yalnızca bir bağlantının arızalanmasına neden olmakla kalmaz, aynı zamanda birden fazla fiber çiftini teşhis edilmesi gerçekten acı verici şekillerde karıştırabilir.

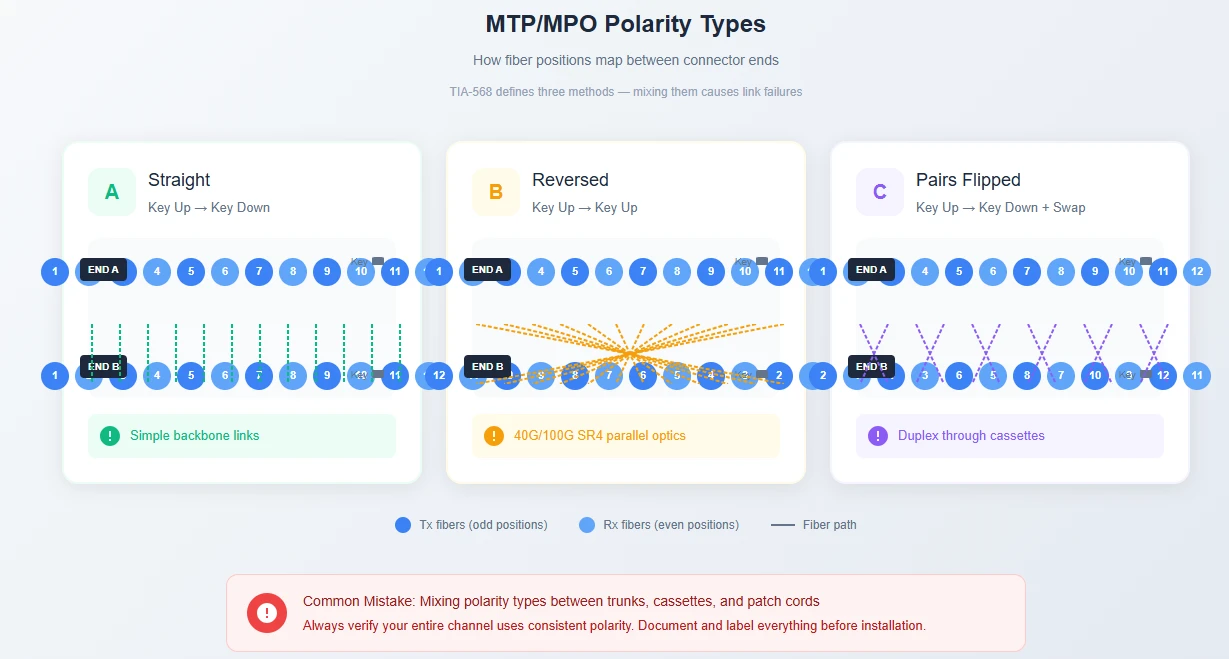

Şekil 4: MTP/MPO polarite yöntemleri - konum 1 eşlemesi, Tx/Rx hizalamasını belirler. Tip B (tersine çevrilmiş), paralel optikler için en yaygın olanıdır.

Düzeltme karmaşık değil-sadecesipariş vermeden önce planlama. Polarite düzeninizi belgeleyin. Kasetlerinizin, gövdelerinizin ve bağlantı kablolarınızın hepsinin aynı yöntemi izlediğinden emin olun. Her şeyi etiketleyin. Birisi bağlantı hatası bildirdikten sonra değil, canlı yayına geçmeden önce MPO-yetenekli bir test cihazıyla test edin.

TIA-568.3-D, test uçlarının 0,3 dB veya daha iyi kayıpta doğrulama yapması gerektiğini belirtir. Fiber pozisyonlarında daha yüksek sayılar veya tutarsız sonuçlar görüyorsanız, kontrol etmeniz gereken ilk şey polaritedir. ^[1]

Geleceğe Hazırlama-: Kablolamanız İçin 400G ve 800G Ne Anlama Geliyor?

Bugün 5-7 yıl dayanması gereken bir altyapı inşa ediyorsanız 400G ve 800G yol haritası önemli.

Yörünge şu şekildedir: 100G paralel optikler (SR4), MTP-12 konektörleriyle 8 fiber kullanır. 400G DR4, aynı 8 fiber yaklaşımını kullanır. Ancak 400G SR8 ve 800G dağıtımları, daha yüksek şerit sayıları için 16 fiber MTP konnektörlerine geçiyor.

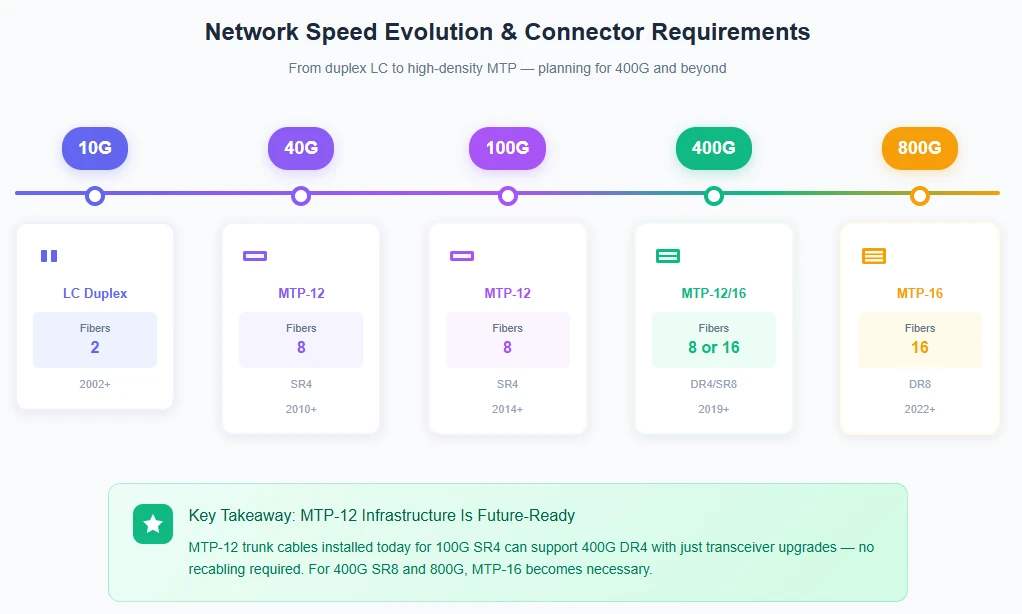

Şekil 3: Ağ hızı gelişimi ve ilgili konnektör gereksinimleri. MTP-12 altyapısı, 400G DR4 aracılığıyla yükseltmeleri destekler; MTP-16, 400G SR8 ve 800G'yi etkinleştirir.

Bunun pratik sonucu: 100G için bugün kurduğunuz MTP/MPO ana hat altyapısı, yalnızca alıcı-verici yükseltmeleriyle 400G DR4'ü işleyebilir-yeniden kablolamaya gerek yoktur. Bu, bu hızlarda paralel optikleri desteklemek için fiber sayısının eklenmesini gerektiren yalnızca LC-mimarilerine göre önemli bir avantajdır.

AI ve ML kümeleri için bu zaten alakalı. GPU-GPU'ya-ara bağlantıları şu anda 400G'nin benimsenmesini sağlıyor ve 800G'nin de ufukta görünmesi yakın. Yol haritanız ciddi bir bilgi işlem yoğunluğu içeriyorsa,yüksek-yoğunluklu fiber kablolamaMTP/MPO ile isteğe bağlı değildir-masa bahisleridir.

Test: Bu Bölümü Atlamayın

MTP/MPO bağlantılarını test etmek, LC bağlantılarını test etmekle aynı şey değildir ve fark yalnızca akademik değildir.

SenolabilmekMTP bağlantılarını ara kablolarla ve standart bir çift yönlü test cihazıyla test edin. Arayı MTP ucuna bağlayın, her fiber çiftini OLTS'nizle ayrı ayrı test edin, tüm konumlar için tekrarlayın. 12 fiberli bir konnektör için bu, uç başına 6 test döngüsü anlamına gelir. Kurulumunuzdaki her bağlantıyla çarpın, referans kablolar için kurulum süresini ekleyin ve gerekenden 5-10 kat daha uzun süren bir test sürecine bakıyorsunuz.

Modern MPO{0}}özel test cihazları (Fluke MultiFiber Pro gibi) tüm fiber konumlarını aynı anda tarar. IEC TR 61282-15 test kılavuzu artık tam olarak bu nedenle yerel MPO arayüzlerine sahip test uzmanları önermektedir-zamandan önemli ölçüde tasarruf edilir ve birden fazla ara bağlantısını yönetme gibi hataya açık adımı ortadan kaldırırsınız. ^[2]

Bağlantıları üretime sokmadan önce kurulumdan sonra her şeyi test edin. Raflarda elektrik olmadığında ve operasyon ekibinin nefes alamadığı durumlarda kirlenme ve polarite hatalarının düzeltilmesi çok daha kolaydır.

Bileşenleri Doğru Kullanmak

Tüm MTP/MPO bağlayıcıları eşit şekilde oluşturulmamıştır. Standart MPO konektörü (IEC 61754-7'ye göre) 1990'lardan bu yana kullanılmaktadır. MTP-US Conec'in ticari markalı sürümü, modern sistemler için önemli olan çeşitli geliştirmeler ekleryüksek-yoğunluklu fiber kablolama:

Yüzer yüksük tasarımıFiziksel temas hizalamasını iyileştirir, özellikle daha fazla lif ekledikçe önemlidir

Metal pim kelepçeleri(genel MPO'daki plastiğe kıyasla) tekrarlanan birleştirme döngüleri sırasında pim kırılmasını azaltır

Daha sıkı üretim toleranslarıdaha düşük ve daha tutarlı ekleme kaybı sağlar-tipik özellikler düşük kayıplı MTP için 0,15-0,35 dB'ye karşılık standart MPO için. 0.25-0.50 dB'dir

MTP ve MPO fiziksel olarak uyumludur-bir MTP bağlayıcısını genel bir MPO ile sorun yaşamadan eşleştirebilirsiniz. Ancak kritik altyapı için performans farkı, primi haklı çıkarır.

Kaynak yaparkenfiber optik konnektörlerve montajlar için her kablo için ayrı test raporları sunan tedarikçileri arayın. Genel "şartnameleri karşılıyor" iddiaları, gerçek ölçülen değerlerden daha az faydalıdır. Hangi belirli fiberlerin hangi sayılara çarptığını gösteren ekleme kaybı verilerini görmek istiyorsunuz-böylece sorunları kurulum yerinize ulaşmadan yakalayabilirsiniz.

Geri Aramaları Önleyen Kurulum Uygulamaları

Birkaç kurulum ayrıntısı orantısız derecede önemlidir:

Temizlik her şeydir.Tek fiberli bir LC yüksüğü üzerindeki 1-mikronluk toz parçacığı bir bağlantıyı etkiler. Bir MTP-24 yüksüğü üzerindeki aynı parçacık aynı anda birden fazla fiber çekirdeğini bozabilir. Her birleştirmeden önce uç yüzleri daima fiber optik mikroskopla (minimum 200x büyütme) inceleyin ve uygun aletlerle temizleyin. Bağlantı başına birkaç ekstra dakika, daha sonra saatlerce sorun giderme zahmetinden tasarruf etmenizi sağlar.

Bükülme yarıçapına saygı gösterin.10x-dış-çap kuralı hem LC hem de MTP/MPO kabloları için geçerlidir. Daha sıkı bükümler ekleme kaybını artırır ve kurulumdan aylar sonra aralıklı arızalar olarak ortaya çıkan mikro çatlaklara neden olabilir. Yol boyunca yarıçapı koruyan uygun kablo yönetimini-dikey yöneticileri, yatay kılavuzları- kullanın.

Cinsiyetleri doğru şekilde eşleştirin.MTP/MPO konnektörleri erkek (kılavuz pimli) ve dişi (iğne delikli) konfigürasyonlarda gelir. Ekipman bağlantı noktaları her zaman erkektir, bu nedenle ekipmana bağlanan kabloların dişi uçlara ihtiyacı vardır. Ana hat--ana-ana hat bağlantıları genellikle erkek---erkek-ile dişi--dişi-dişi adaptörünü kullanır. Eşleşmeyen cinsiyetleri zorlamak kılavuz pimlerine zarar verir-ve önceden sonlandırılmış düzeneklerdeki hasarlı konnektörleri-değiştirmek pahalıdır.

Herşeyi kapat.Toz kapakları bir nedenden dolayı mevcuttur. Aktif olarak kullanılmayan her konnektörün kapağı kapatılmalıdır. Bağlantı sorunlarının en yaygın kaynağını engelleyen basit bir alışkanlıktır.

Peki Aslında Ne Yapmalısınız?

Genel bir "duruma göre değişir" sonucunu sunmak yerine, burada aslında seçimi yönlendiren parametrelere dayalı pratik bir karar çerçevesi sunulmaktadır.

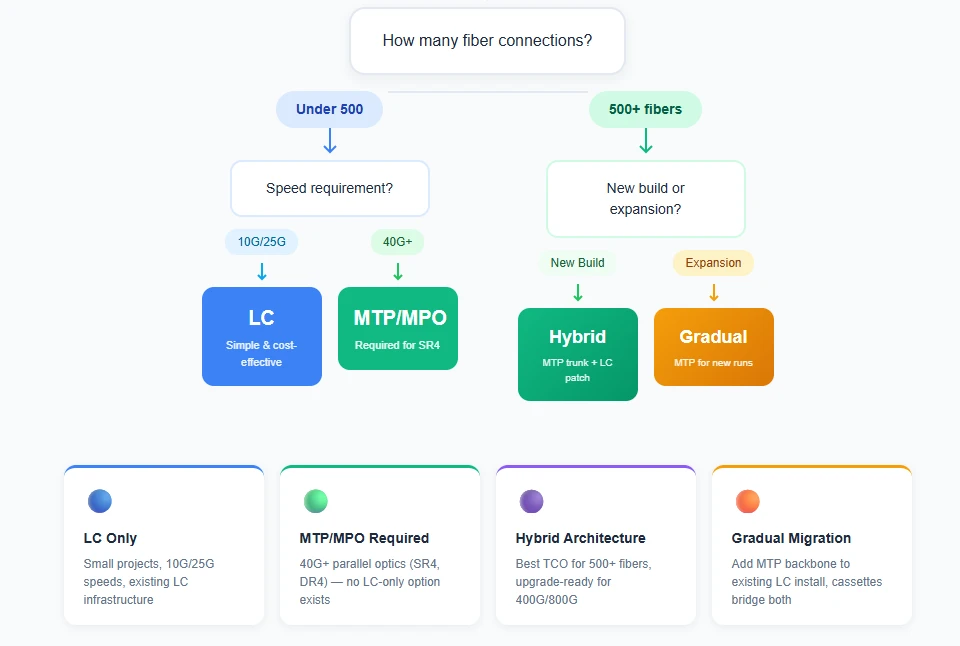

Şekil 5: Karar çerçevesi - proje parametrelerinizi doğru kablolama yaklaşımıyla eşleştirin.

Akış şeması önemli karar noktalarını yakalar, ancak arkasındaki mantık şu şekildedir: Bağlantı sayısı temel çizgiyi belirler (TCO geçişi 400-500 fiber civarında gerçekleşir), hız gereksinimleri bu temel çizgiyi geçersiz kılabilir (40G+ paralel optikler ölçeğe bakılmaksızın MTP/MPO gerektirir) ve proje türü uygulama stratejisini etkiler (yeni yapılar sıfırdan optimize edilebilir; genişletmeler geriye dönük uyumluluk gerektirir).

Doğru cevap, belirli sayılarınıza-bağlantı sayılarınıza, hız gereksinimlerinize, raf alanı kısıtlamalarına, işçilik maliyetlerinize bağlıdır. Gerçek fiyat teklifleriyle kendi TCO analizinizi yapın. Bileşen özellikleri ve özel montajlara ilişkin rehberlik için,EVOLUX'un profesyonel ekibiyle iletişime geçinÜrünleri özel dağıtım gereksinimlerinizle eşleştirmenize yardımcı olmak için.

Son düşünce:Kablolama altyapısının genellikle 10-15 yıllık bir ömrü vardır. Bugün vereceğiniz teknoloji kararları henüz var olmayan ekipmanları destekleyecektir. İhtiyacınız olduğunu düşündüğünüzden daha fazla kapasite oluşturun; artık daha yüksek fiber sayısının artan maliyeti, daha sonra yeniden kablolama maliyetinden çok daha düşüktür.

Referanslar

[1] TIA-568.3-D, Optik Fiber Kablolama ve Bileşenler Standardı. Telekomünikasyon Sanayicileri Derneği, 2016.

[2] Fluke Networks, "Çoklu-fiber İtmeli (MPO) Konektörler", Teknik Referans. https://www.flukenetworks.com/expertise/learn-hakkında/çoklu-fiber-itmeli-mpo-bağlayıcılar

Verilere ilişkin not:Bu makaledeki maliyet rakamları, ABD pazar koşullarına ve tipik proje kapsamlarına dayalı tahminlerdir. Gerçek maliyetler bölgeye, satıcıya ve proje özelliklerine göre değişir. Ekleme kaybı ve geri dönüş kaybı spesifikasyonları tipik üretici verilerini temsil eder; Nihai tasarımdan önce daima güncel veri sayfalarıyla doğrulayın. Maliyet karşılaştırma tablosu temsili senaryolar sunar-özel durumunuz yerel işçilik oranlarına, tesis maliyetlerine ve satıcı fiyatlarına göre farklılık gösterebilir.
