Fiber Terminal Kutusu Açıklaması: Bileşenler, Türler ve Doğru Olanın Nasıl Seçileceği

Fiber terminal kutusu (FTB), fiber optik kabloları bir kablo hattının uç noktasında sonlandıran, birleştiren ve düzenleyen kompakt bir muhafazadır.Gelen fiber şeritlerini füzyon birleştirme yoluyla pigtaillere bağlar, ardından bu pigtailleri yama kablolarının takıldığı adaptör portlarına yönlendirir. Çoğu alıcı bu tanımla uğraşmaz. Kendi özel kurulum ortamları - için doğru türü, bağlantı noktası sayısını, bağdaştırıcı biçimini ve koruma düzeyini seçme konusunda zorluk yaşıyorlar ve önlenebilir dağıtım sorunlarının çoğunun başladığı yer burası.

Bu kılavuz, herhangi bir ürün veri sayfasında bulabileceğiniz temel bilgileri tekrarlamak yerine, fiber terminal kutularını belirlerken ve kurarken gerçekten önemli olan kararlara odaklanmaktadır.

Aslında Fiber Terminal Kutusunun İçinde Ne Var?

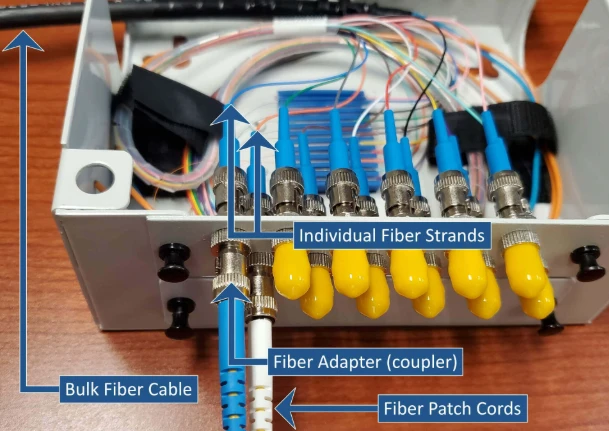

Her FTB, marka veya modele bakılmaksızın üç fonksiyonel grup içerir. Konut fiziksel ve çevresel koruma sağlar. Ekleme tepsisi, kablo fiberleri arasındaki füzyon eklemelerini yönetir vefiber optik pigtailler. Adaptör paneli ise konnektör bağlantı noktalarını dış dünyaya sunar.

Muhafaza malzemesi kurulum ortamına bağlıdır. İç ünitelerde genellikle ABS veya PC+ABS karışımları kullanılır: hafif, alevi-geciktiren, ucuz. Dış üniteler ya UV-stabilize edilmiş kauçuk-contalı polimere ya da elektrostatik sprey kaplamalı soğuk-haddelenmiş çeliğe ihtiyaç duyar. Fark kozmetik değil. Dış duvara monte edilmiş iç mekan-sınıflı ABS kutusu, güneşe maruz kalan bir yerde 18 ay içinde tebeşirlenmeye ve çatlamaya başlar ve yalıtım bozulduğunda, bağlantı tepsisine nem ulaşır. Bu noktada kutu hiçbir şeyi korumuyor.

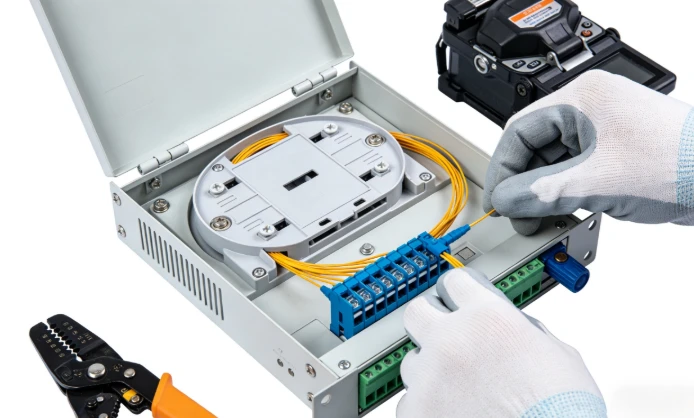

Ekleme tepsisi asıl optik çalışmanın gerçekleştiği yerdir. Kablo fiberleri soyulur, yarılır ve bireysel ekleme tutucuları içindeki pigtail fiberlere füzyonla birleştirilir. Fazla lif, depolama döngülerine sarılır. Burada iki sayı önemlidir: tepsinin kaç eklemeyi tutabileceği ve yönlendirme kanallarının minimum bükülme yarıçapını zorlayıp zorlamadığı. Standart G.652D tek modlu fiberin en az 30 mm bükülme yarıçapına ihtiyacı vardır. Bükülmeye-duyarsız G.657A2 fiber, 10 mm kadar az bir toleransı tolere eder, bu nedenle dar alanlı FTB tasarımlarında varsayılan haline gelmiştir. Fiberleri, fiber türü desteklerinden daha sıkı bükülmelere zorlayan bir tepsi, OTDR izinde görünen ancak yeniden ekleme olmadan düzeltilmesi neredeyse imkansız olan makro bükülme kaybı - kaybına neden olur.

Adaptör paneli tutarfiber optik adaptörler- aşağı yöndeki ekipmanlardan bağlantı kablolarını kabul eden soketler. SC/APC adaptörleri FTTH ve PON ağları için standarttır çünkü 8 derecelik açılı cilaları geri dönüş kaybını -60 dB'nin altına iter, bu da yukarı akış iletim kalitesi için önemlidir. LC bağdaştırıcıları, bağlantı noktası yoğunluğunun öncelikli olduğu veri merkezi ortamlarında hakimdir. Hibrit adaptörlerde adaptör türlerinin tek bir FTB içerisinde karıştırılması teknik olarak mümkündür ancak bakım sırasında karışıklık yaratır ve açık bir teknik neden olmadığı sürece kaçınılmalıdır. Sitenizin hangi bağlayıcı ekosistemi gerektirdiğinden emin değilseniz, bu dökümdört yaygın fiber optik konnektör türütakasları kapsar.

Fiber Terminal Kutusu Türleri - ve Her Biri Ne Zaman Anlamlı?

FTB sınıflandırması karmaşık değildir ancak çevre için yanlış seçim en yaygın satın alma hatalarından biridir. İşte ana türleri sadece teoride değil pratikte ayıran şey budur.

Duvara-monte FTB'lerFTTH'nin ve küçük-ofis dağıtımlarının en güçlü gücüdür. Bir duvara cıvatalanırlar veya zayıf-akım dağıtım kabininin içinde bulunurlar, 2 ila 24 fiber çekirdeği desteklerler ve çevirerek-açılabilen veya çıkarılabilir bir kapak kullanırlar. Kurulum birkaç dakika sürer - iki ila dört vida ve bir kablo rakoru -, bu nedenle birim işçilik maliyetinin düşük kalması gereken yüksek-hacimli konut dağıtımlarında tercih edilirler. Bunun dezavantajı, sınırlı ekleme tepsisi alanıdır: Bir PLC ayırıcıyı entegre etmeniz veya 24'ten fazla çekirdeği işlemeniz gerekiyorsa, duvara-montaj kutusu hızla dolacaktır.

Rafa-monte FTB'lerveri merkezlerinde, merkez ofislerde ve telekom barınaklarında standart 19-inçlik raflara gidin. Ekleme erişimi için dışarı doğru kayarlar, daha yüksek bağlantı noktası yoğunluğu sunarlar (24, 48, 96'ya kadar fiber) ve hem çapraz bağlantı hem de ara bağlantı mimarilerini desteklerler. Birim başına ek maliyet, kablo yönetimi disiplininin ve gelecekteki ölçeklenebilirliğin muhafaza fiyatından daha ağır bastığı ortamlarda haklı çıkar.

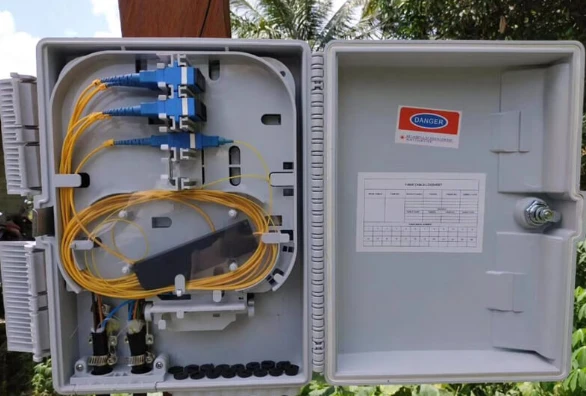

Dış Mekan FTB'leridireğe-montaj veya dış duvara-montaj uygulamaları için üretilmiştir. Yalıtımlı contalar, UV-dirençli kabuklar, korozyona-dayanıklı donanım ve kabaca −40 dereceden +75 dereceye kadar çalışma sıcaklığı toleransı. IP derecelendirmesi buradaki en önemli spesifikasyondur - ve en sık yanlış değerlendirilenlerden biridir. IP54 dereceli bir kutu korunaklı bir koridorda çalışır. Sahil otoyolunun yanındaki bir direğin IP68'e ihtiyacı vardır. Gerçek saha koşulları yerine etikete ("dış mekana uygun") göre belirtmek, kutuların sahada başarısız olmasına neden olur.

Masaüstü FTB'lertest ortamları, geçici birleştirme istasyonları veya kalıcı montajın pratik olmadığı küçük alanlar için kullanılan hafif, taşınabilir ünitelerdir. Kolaylık uğruna çevreyi korumayı feda ediyorlar.

Hızlı Seçim Referansı

Yararlı bir genel kural: kutuyu birinci günde kapasitesinin yaklaşık %60-70'ine kadar doldurun. Kalan boşluk payı, tam bir muhafaza değişimi olmadan gelecekteki büyümeyi absorbe eder.

Birkaç "yapmayın" yönergesi, herhangi bir seçim tablosundan daha fazla para tasarrufu sağlar. Bir PLC ayırıcının içine sığması gerektiğini zaten biliyorsanız, duvara-montajlı FTB kullanmayın -, tepsi alanı en iyi ihtimalle marjinal olacaktır. IP65'in tüm dış mekan alanlarını kapsadığını varsaymayın; açıkta kalan direk montajları ve kıyı konumları IP68'e ihtiyaç duyar. Ayrıca, sitenin geri kalanı SC/APC etrafında oluşturulmuşsa, daha küçük oldukları için LC bağdaştırıcılarını varsayılan olarak kullanmayın - bir bağlayıcı uyumsuzluğunun düzeltilmesi, yoğunluk kazancının değerinden daha pahalıdır.

Yaygın Fiber Terminal Kutusu Seçimi Hataları

Çoğu FTB sorunu arızalı donanımdan kaynaklanmaz. Bunlar, kutu sipariş edilmeden önce yapılan spesifikasyon hatalarından kaynaklanmaktadır. Dört hata tekrar tekrar ortaya çıkıyor.

Mevcut patch cord envanterini kontrol etmeden adaptör tipini seçme.FTB'nin bir ekip tarafından belirlendiği ve bağlantı kablolarının başka bir ekip tarafından sipariş edildiği projelerde, bu durum olması gerekenden daha sık yanlış gidiyor. Sitede zaten SC/UPC atlama telleriyle dolu bir çekmece varsa, SC/APC adaptör paneli işe yaramaz. Açılı-cila ve düz-cila halkaları fiziksel olarak eşleşir, ancak arayüzdeki hava boşluğu PON'un yukarı akış performansını düşüren bir yansıma artışı yaratır. Adaptör panelini kilitlemeden önce konnektör ekosistemini doğrulayın.

Gerçek IP derecesi yerine pazarlama etiketine göre dış mekan kutularını seçmek."Dış mekana uygun" bir IP sınıfı değildir. "Dış mekan" etiketli bir kutu IP54 olabilir; bu, sıçrayan suya karşı dayanıklı olduğu ancak sürekli yağmura veya basınçlı yıkamaya karşı dayanıklı olmadığı anlamına gelir. Kurulum alanı hava şartlarına maruz kalıyorsa, spesifik IP numarasını, teknik özellikler sayfasında varsayıldığı koşullara göre değil, kutunun gerçekte karşılaşacağı koşullara - göre doğrulayın.

Yedek bağlantı noktası kapasitesinin küçümsenmesi.12-çekirdek kutu, 8-çekirdek kutudan biraz daha pahalıdır. İki yıl sonra 8-çekirdekli kutuyu 12 çekirdekli kutuyla değiştirmek (kamyon rulosu, yeniden birleştirme ve arıza süresi dahil) fiyat farkından çok daha fazla maliyete neden olur. Büyüme spesifikasyonu.

Ayırıcı form faktörü uyumluluğu göz ardı ediliyor.Dağıtım planı bir entegreyi gerektiriyorsaPLC optik ayırıcıterminal kutusunun içinde, ekleme tepsisi düzeni ve mahfaza derinliği ayırıcı modüle ({0}}, genellikle bir mini-tüp veya ABS kaset form faktörüne uygun olmalıdır. Her FTB bunun için tasarlanmamıştır. Ayırıcının sığacağını varsaymadan önce iç boyutları ve tepsi yapılandırmasını kontrol edin.

PLC Ayırıcıların Fiber Terminal Kutularının İçine Entegre Edilmesi

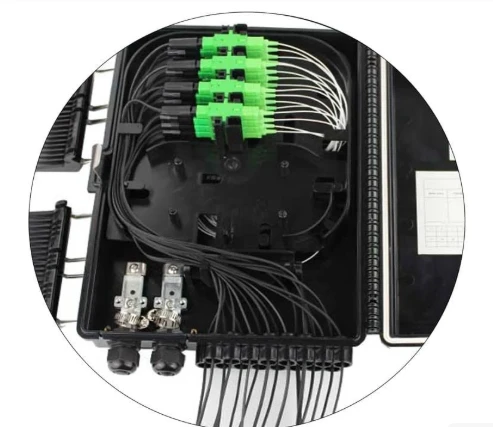

Artık daha fazla FTTH operatörü bölme işlevini ve sonlandırma işlevini aynı muhafazada birleştiriyor. Fiberi ayrı bir ayırıcı kabinden aşağı yöndeki bir terminal kutusuna yönlendirmek yerine, ayırıcı doğrudan FTB ekleme tepsisinin üzerine oturur. Besleyici kablo fiberi ayırıcı girişine bağlanır; her bir ayırıcı çıkışı, adaptör panelinde sonlanan bir pigtail'e füzyonla birleştirilmiştir. Aboneler bu ön panel bağdaştırıcılarına takılan bağlantı kabloları aracılığıyla-bağlanırlar.

Bu işe yarar çünkü PLC ayırıcılar 1260–1650 nm çalışma bandında dalga boyundan-bağımsızdır. Tek bir entegre FTB, 1490 nm'de aşağı yönde GPON'u, 1310 nm'de yukarı yönde GPON'u ve 1550 nm'de RF video katmanını eş zamanlı olarak işleyebilir. Ek filtreleme donanımına gerek yoktur.

Daha az muhafaza, daha az bağlantı noktası, daha kısa fiber yolları ve daha basit dokümantasyon anlamına gelir - daha az kurulum işçiliği, daha az sürekli bakım. Sınırlama muhafaza boyutudur: duvara-montajfiber optik terminal kutusu1×8 ayırıcı, yedek fiber depolama için sınırlı alan bırakır, bu nedenle kurulumun temiz olması gerekir. Bağlantı noktası sayısının, adaptör formatının ve ayırıcı entegrasyonunun birlikte onaylanması gereken projelerde kutu düzeni, veri sayfasındaki başlık kapasitesinden daha önemlidir. Sinyallerin bu muhafazalardan nasıl geçtiğine ilişkin ayrıntılı mekanizmalar için bu teknik izlenecek yolfiber optik terminal kutusu nasıl çalışırdahili sinyal yolunu kapsar.

Gerçekten Önemli Olan Kurulum ve Bakım Uygulamaları

İki kurulum adımı saha sorunlarının çoğuna neden olur ve her ikisi de önlenebilir.

Birincisi kirli eklemedir. Kirli bir fiber ucu, marjinal bir PON bağlantısını alıcı hassasiyet eşiğinin altına itmeye yetecek kadar, ekleme başına - 0,3-0,5 dB aşırı ekleme kaybına neden olur. Yarmadan önce her lif ucunu tüy bırakmayan- mendillerle ve IPA ile temizleyin. Bölünmeden sonra fiber mikroskopla inceleyin. Görünür bir kirlenme varsa temizleyin ve yeniden-ayırın. Bu adım için harcanan zaman, kutu mühürlendikten sonra yüksek kayıplı bir ekleme sorununu gidermek için harcanan zamanla karşılaştırıldığında önemsizdir.

İkincisi kablo rakoru torkudur. Aşırı-sıkma kablo kılıfını ezer ve içerideki lifleri gerer. Az-sıkma, aylar boyunca nem girişine izin verir. Üreticinin belirttiği tork değerlerine uyun. Bu, "elle sıkma artı biraz"ın tork anahtarı yerine kabul edilebilir bir alternatif olduğu bir adım değildir.

Devam eden bakım için, fiber terminal kutuları pasiftir ve minimum düzeyde dikkat gerektirir - ancak sıfır değildir. Pratik bir program: iç mekan kurulumları için her 12-18 ayda bir, dış mekan veya zorlu ortam sahaları için her 6 ayda bir görsel inceleme ve konektör-yüzeyinin temizlenmesi-. Kablo rakoru contalarında çatlama veya sıkışma olup olmadığını kontrol edin. Her kutu için OTDR temel kayıtlarını korursanız, karşılaştırma izleri abone kesintisine neden olmadan çok önce kademeli ekleme bozulmasını yakalayacaktır.
