PC, UPC ve APC, bir fiber optik konektörün içindeki yüksük uç yüzüne uygulanan üç cila stilini ifade eder. Cila, her bağlantıda ne kadar ışığın kaynağa doğru geri yansıdığını belirler -, bu parametreye geri dönüş kaybı adı verilir. Bu makale, üç türün nasıl farklılaştığını, bunların sahada nasıl tanımlanacağını ve belirli bir uygulama için hangisinin belirtilmesi gerektiğini açıklamaktadır.
Üç Polonya Tipi, Bir Evrim
Her üç konektör cilası türü de aynı temel sorunu çözmektedir: iki fiber uç yüzü bir konektörün içinde buluştuğunda, aralarındaki herhangi bir hava boşluğu ışığın geriye doğru yansımasına neden olur. Geri yansıma veya optik geri dönüş kaybı (ORL) - olarak adlandırılan bu yansıyan enerji -, lazer kaynağına doğru ilerler ve sinyal kalitesini düşürebilir, bit hata oranlarını yükseltebilir veya analog sistemlerin istikrarını bozabilir. PC, UPC ve APC arasındaki fark, her tasarımın bu hava boşluğuna ne kadar agresif bir şekilde saldırdığıdır.
1970'lerden kalma orijinal düz-parlatılmış konektör, ışığın kabaca %4'ünü sisteme geri yansıtacak kadar geniş bir boşluk bıraktı (-14 dB geri dönüş kaybı). Başlangıç noktası buydu. Her birini takip eden üç cila türü teması farklı şekilde sıkılaştırdı:
PC (Fiziksel Temas)1980'lerde düz yüzeyin yerini hafif dışbükey bir kubbe aldı. Eğrilik, fiber çekirdeğindeki basıncı yoğunlaştırarak iki cam yüzü doğrudan temasa zorladı. Geri dönüş kaybı yaklaşık -40 dB'ye yükseldi. PC varsayılan olduerken SC, FC ve ST konnektör tipleriancak kubbenin geniş yarıçapı hala kusurları tolere eden geniş bir temas alanı bırakıyordu. Eski telekom donanımlarında hala PC cilası bulacaksınız - işe yarıyor, ancak üçü arasında en zayıf performansa sahip olanıdır ve yeni yapılar için nadiren belirtilir.
UPC (Ultra Fiziksel Temas)yeni bir tasarım değil, aynı kubbeye uygulanan daha iyi bir cilalama işlemidir. Uzatılmış bir cilalama döngüsü, daha ince bir yüzey kalitesi ve daha sıkı bir eğrilik yarıçapı üretir ve bu da fiber çekirdeklerini daha hassas bir şekilde birbirine bastırır. Geri dönüş kaybı, PC'ye göre on-kat artışla -50 dB veya daha iyisine - ulaşır. Bu iş gücüdür. Mavi gövdeliLC UPC tek-modlu bağlantı kablolarıBugün üretimdeki hemen hemen her veri merkezinde, kurumsal rafta ve metro DWDM rafında bulunmaktadır. Kimse aksini belirtmediyse, konnektörlerinizin UPC olması muhtemeldir. Tek uyarı: tekrarlanan birleştirme döngüleri kubbeyi çizebilir ve zamanla geri dönüş kaybını azaltabilir, bu nedenle her bağlantıdan önce inceleme ve temizlik isteğe bağlı değildir - UPC'nin nominal spesifikasyonda performans göstermesini sağlayan şey budur.
APC (Açılı Fiziksel Temas)temelde farklı bir yaklaşım benimsiyor. Dikey bir kubbe yerine yüksük uç yüzü 8-derecelik bir açıyla parlatılmıştır. Yansıyan ışık artık çekirdekten aşağı doğru gitmez -, fiber kaplamanın içine çıkar ve dağılır. Ayna efekti yok. Geri dönüş kaybı -60 dB veya daha iyisine ulaşır, bu da %0,0001 yansıyan güç anlamına gelir. APC daha derin bir incelemeyi hak ediyor çünkü PC ve UPC'den, bir sonraki bölümde ele alınan kendi kurallarını garanti altına alacak kadar farklı davranıyor.
| Lehçe Tipi | Uç Yüz Geometrisi | Tipik Geri Dönüş Kaybı | Yansıyan Güç | Ekleme Kaybı | Durum |
|---|---|---|---|---|---|
| Düz (eski) | Düz | -14 dB | ~4% | ~0,3 dB | Modası geçmiş |
| bilgisayar | Dışbükey kubbe, geniş yarıçap | -40 dB | ~0.01% | ~0,3 dB | Eski, yeni yüklemelerde nadir |
| UPC | Dışbükey kubbe, dar yarıçap | -50 dB | ~0.001% | ~0,2 dB | Dijital bağlantılar için endüstri standardı |
| APC | 8 derece açılı yüzey | -60 dB+ | ~0.0001% | ~0,2 dB | PON, RF, analog için gereklidir |
Desibel logaritmiktir, dolayısıyla bu tablodaki boşluklar göründüğünden çok daha geniştir. -40 dB'den (PC) -60 dB'ye (APC) geçiş "%50 daha iyi" değildir; yansıyan güçte 100 katlık bir azalmadır.
APC Neden Rakamların Önerdiğinden Daha Önemli?
-60 dB spesifikasyonu kağıt üzerinde etkileyicidir, ancak APC'nin gerçek avantajı, UPC'nin kötü yönettiği belirli bir dağıtım senaryosunda ortaya çıkar: eşlenmemiş bağlantı noktaları.

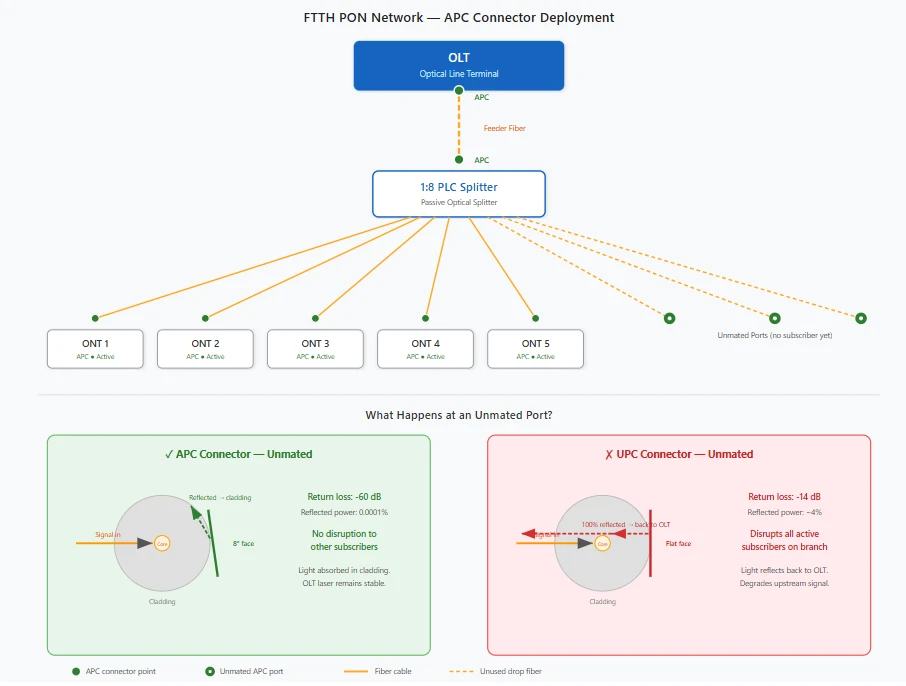

FTTH ağlarında kullanarakPLC optik bölücüler, abone bağlantı noktaları ilk dağıtım sırasında genellikle karanlık kalır - evler henüz bağlanmamıştır. Bu ayırıcıdaki eşleşmemiş her UPC konektörü bir ayna görevi görür ve gelen tüm ışığı doğrudan optik hat terminaline doğru yansıtır. Bunu sekiz veya on altı açık bağlantı noktasıyla çarptığınızda kümülatif geri yansıma, aynı ayırıcı dalını paylaşan aktif aboneleri kesintiye uğratabilir. APC'de eşleştirilmemiş bağlantı noktaları-sorun değildir. Açılı halka, ikinci bir fiberin mevcut olup olmadığına bakılmaksızın ışığı kaplamaya yönlendirir. Bu tek davranış, GPON, XGS-PON ve 50G-PON standartlarının optik dağıtım ağı boyunca APC'yi zorunlu kılmasının nedenidir.
PON'un ötesinde APC, CATV ve RF video yer paylaşımı, dağıtılmış anten sistemleri, çift yönlü WDM, yüksek-güçlü güçlendirilmiş optik zincirler ve PAM4 veya 16QAM modülasyonunu kullanan tutarlı optikler için standarttır - yansıyan enerjinin lazer boşluğuna yeniden girerek- ölçülebilir zarara neden olduğu herhangi bir sistem.
Önemli bir sınırlama: APC cilalama yalnızca tekli-moddur. Çok modlu sistemler (OM3, OM4, OM5) geri yansımaya karşı çok daha az duyarlıdır ve UPC veya PC'de standartlaşır. Projeniz çok modlu fiber kullanıyorsa APC geçerli değildir.
Sahadaki PC, UPC ve APC Konnektörleri Nasıl Tanımlanır?
Konektör cilasının yanlış tanımlanması, uyumsuz bağlantılara, arızalı bağlantılara ve hasarlı yüksüklere yol açar. En hızlısından en güvenilirine kadar dört yöntemi kullanarak bunları nasıl ayırt edebileceğinizi burada bulabilirsiniz.
1. Konektör Gövde Rengi
En hızlı kontrol. Endüstrinin renk konvansiyonu:
| Lehçe Tipi | Tek-Mod Rengi | Çok Modlu Renk |
|---|---|---|
| bilgisayar | Mavi (eski donanım) veya bej | Bej (OM1/OM2) |
| UPC | Mavi | Açık Mavi (OM3), Macenta (OM4/OM5) |
| APC | Yeşil | Yok (yalnızca-tekli mod) |
Yeşil, her zaman APC - anlamına gelir. Mavi, tek-modda UPC'yi veya eski ekipmandaki PC'yi ifade eder. Çok modlu konektörler fiber sınıfı rengini (su, macenta, bej) takip eder. Eşleştirmefiber optik adaptörveya bölme aynı rengi taşıyacaktır, dolayısıyla yeşil adaptör yalnızca yeşil konektörleri kabul eder.
2. Basılı İşaretler
Çoğu fabrikada-sonlandırılmış bağlantı kablosu vefiber optik pigtaillercila tipini doğrudan konektör gövdesine veya konektörün yanındaki kablo kılıfına yazdırın. "LC/UPC", "SC/APC" veya "FC/PC" gibi metinleri arayın. Etikette cila işareti olmadan yalnızca "LC" veya "SC" yazıyorsa, bu neredeyse kesinlikle UPC'dir - üreticileri UPC'yi varsayılan olarak kabul eder ve bazen etiketi atlar.
3. Fiber Kapsamında Yüksük Uç Yüzü
Bu kesin tanımlama yöntemidir. 200x veya 400x fiber kapsamı altında, bir UPC veya PC yüksüğü, yansıma deseni çekirdek üzerinde ortalanmış - yüzey izleyiciye dik olan dairesel, ortalanmış bir fiber çekirdek gösterir. Bir APC yüksüğü gözle görülür biçimde farklı görünür: 8-derecelik açı ışık dönüşünü merkezin dışına kaydırdığı için yansıma deseni dengelenmiştir. Biraz pratikle ayrım hemen belli olur. Konektörleri düzenli olarak incelerseniz APC'nin uç yüzlerini bir bakışta tanımaya başlayacaksınız.
4. Çiftleşme Sırasında Fiziksel His
Anahtarlı muhafazalara sahip APC konektörleri (SC/APC gibi), SC/UPC'den farklı bir anahtar genişliğine sahiptir ve bu da yanlış adaptöre takılmasını fiziksel olarak zorlaştırır. LC konnektörleri bu mekanik anahtarlamaya sahip değildir, dolayısıyla LC/APC, bir LC/UPC adaptörüne - zorlanabilir, bu da tam olarak bu nedenle herhangi bir şeyi içeri sokmadan önce renk ve etiket kontrolünün önemli olmasını sağlar.
APC'yi UPC ile Eşleştirdiğinizde Ne Olur?
Bu, kendi açıklamasını hak ediyor çünkü sonuçları teorik değil. Yeşil bir APC konektörü mavi bir UPC adaptörüne - veya tam tersi - girdiğinde, açılı uç yüzü düz bir kubbeyle karşılaşır. İki yüzey yalnızca ince bir temas şeridiyle temas ederek, fiber çekirdeğinin çoğunda büyük bir hava boşluğu yaratır. Ekleme kaybı 1 dB'in oldukça üzerine çıkar. Geri dönüş kaybı çöker. Ve-eksen dışı basınç, her iki yüksük yüzeyine de taşarak temizlenemeyecek çizikler oluşturur.
Hasarlı halkalar genellikle yeniden-parlatılamaz - konektörün veya örgünün kesilip değiştirilmesi gerekir. Gece-geç bir bakım döneminde eşleşmeyen bir çift, birkaç-saatlik bir kesintiye neden olabilir. Önleme basittir: Rengi kontrol edin, etiketi okuyun, yanlış gibi görünen bir bağlantıyı asla zorlamayın.
Uygulamanız için Doğru Konektör Cilasını Seçmek
PC konnektörleri genel kullanımdan çıktı. Tesisiniz bunları hâlâ eski telekom ekipmanıyla çalıştırıyorsa, değiştirmefiber optik konnektörlermevcuttur, ancak bir sonraki bakım penceresinde UPC'ye geçmek ucuz bir yükseltmedir.
UPC en geniş uygulama yelpazesini kapsar. Kurumsal LAN, veri merkezi ara bağlantıları, metro Ethernet, DWDM aktarımı - geri dönüş kaybı bütçesinin -50 dB'e izin verdiği her türlü dijital. Parçalar ucuzdur, ekosistem olgunlaşmıştır ve performansı kanıtlanmıştır.
Geri yansıma sistem performansını yönlendirdiğinde APC doğru çağrıdır: FTTx pasif optik ağlar, CATV/RF katmanı, DAS, WDM, tutarlı optikler ve potansiyel olarak eşleştirilmemiş bağlantı noktalarına sahip optik ayırıcılar üzerinden çalışan herhangi bir mimari. Fiyat primi, eşdeğer UPC parçalarına göre yaklaşık yüzde 10 ila 30 oranındadır. FTTH alanı kurulumları için,SC APC hızlı konektörlerEpoksiyi ortadan kaldırıp cilalayarak bu-düşüş başına-maliyeti daha da düşürün - bir teknisyen bir saplama kablosunu bir dakikadan kısa sürede sonlandırabilir.
Hangi cilayı seçerseniz seçin, birleşme noktasında asla APC ile UPC'yi karıştırmayın. Ağın cila türleri arasında geçiş yapması durumunda, aktarımın bir adaptör aracılığıyla değil, bir medya dönüştürücüde, ayırıcıda veya ONU'da - gerçekleşmesi gerekir.
Temizlik ve Bakım
Herhangi bir fiber teknisyenine konnektör performansını neyin düşürdüğünü sorun ve cevap kirdir. Yüksük uç yüzündeki bir parçacık, ekleme kaybını 1 dB'den fazla artırabilir ve geri dönüş kaybını bozabilir. Birleştirmeden önce her uç yüzü 200x veya 400x'te fiber dürbünle inceleyin. Önce kaset temizleyiciyi kurutun. Kirlenme devam ederse IPA ile ıslatın-ardından-kurutun. Basınçlı havayı atlayın -, parçacıkları temizlemek yerine yüksüğün tepesine iter.
UPC konnektörleri, tekrarlanan birleştirme döngüleri altında APC'ye göre daha hızlı bozulur; bu nedenle, bir UPC bağlantısı rutin testler sırasında sürünen kayıp gösteriyorsa bunun nedeni aşınmış bir yüksük olabilir. APC halkaları yeniden bağlanma döngülerine daha iyi dayanır, ancak yine de aynı-önce-temizlik disiplinine ihtiyaç duyarlar. APC-tabanlı PON bağlantıları için, kabul kontrol listenize bir geri dönüş kaybı ölçümü ekleyin - zayıf açılı cila performansına sahip bir konektörü tek başına bir güç ölçer yakalayamaz.
Konektör Cilası Teknolojisi Nereye Gidiyor?
Metro/erişim ağlarındaki 50G-PON ve tutarlı optikler, yansıma toleranslarını daha da sıkılaştırıyor-. APC, gelişmiş modülasyonu kullanan herhangi bir yüksek-hızlı tek-modlu bağlantı için giderek daha fazla varsayılan hale geliyor. Otomatik cilalama ve interferometrik inceleme, APC ile UPC arasındaki ekleme kaybı boşluğunu kapattı - geriye kalan, geri dönüş kaybı avantajıdır ve bu da fiziktir: 8 derecelik açı, hiçbir düz cilanın taklit edemeyeceği yapısal bir kenardır.
Özetle: Dijital için UPC, yansımaya-hassas olan her şey için APC. Cila türlerini uçtan uca eşleştirin, halkaları temiz tutun ve gerisini konektörler halleder.
Sıkça Sorulan Sorular
S: UPC Bağlantı Kablosunu "APC" - Etiketli Ekipmanda Veya Tam tersini Kullanabilir miyim?
C: Hayır. Konektör mekanik olarak yerine otursa bile, açılı--düz temas-yüksek kayıplara neden olur ve her iki halkaya da zarar verir. APC etiketli ekipman, APC ara kablolarını gerektirir -, UPC'nin yerini almaz. İki hasarlı konektörün ve bir kamyonun yuvarlanmasının maliyeti, fiyat farkının çok üzerindedir.
S: Projem OM4 Çok Modlu Fiber Kullanıyor. APC'yi Belirlemeli miyim?
C: Hayır. APC tek-modlu bir ciladır. Çok modlu sistemler, doğası gereği geri yansımaya karşı daha az hassastır ve endüstri, tüm çok modlu sınıflar için UPC'yi (veya eski donanımdaki PC'yi) standartlaştırmıştır. OM3, OM4 ve OM5 uygulamaları için UPC'yi belirtin.
S: Bir UPC Konektörünün Değiştirilmeye İhtiyaç Duymadan Kaç Kez Eşleştirilmesi Yapılabilir?
C: Çoğu üretici, uygun temizleme koşulları altında UPC konnektörlerini 500 ila 1.000 birleştirme döngüsü için derecelendirir. Uygulamada bu sayı büyük ölçüde disipline bağlı. Her birleştirmeden önce incelenen ve temizlenen bir konnektör, 1000 döngüden daha uzun süre dayanabilir. Kirli bir şekilde fişe takılan bir cihaz, yalnızca birkaç düzine kullanımdan sonra geri dönüş kaybında azalma gösterebilir. APC konnektörleri genellikle daha fazla birleştirme döngüsünü tolere eder çünkü açılı yüzey, düz kubbelerin yaşadığı apeks aşınma türüne daha az duyarlıdır.
