Fiber optik dağıtım çerçevelerinin, terminal kutularının, dağıtım kutularının ve ODF çerçevelerinin farklılaşma analizi
Bu dördü, temel işlevlerine yansıyan benzer özelliklere sahiptir:
1. Sabitleme ve koruma
Fiber optik kablo, kuyruk kablosuyla birleştirildikten sonra, kablonun dış kılıfını mekanik olarak sabitleyebilir, topraklama kablosu korumasını kurabilir ve kablonun ve çekirdeğin hasar görmemesini sağlamak için koruma için uçları ve fiberleri gruplandırabilir.
2. Tahsis fonksiyonu
Adaptörün diğer tarafındaki optik konnektörle optik yol bağlantısı sağlamak için kuyruk kablosundaki konnektörü adaptöre takın. Adaptör ve konektörün esnek takma ve çıkarma gereksinimlerini karşılaması gerekir ve optik yol serbestçe ayarlanıp test edilebilmelidir.
3. Kaynak fonksiyonu
Fiber optik kablodaki optik fiberleri kuyruk kablosuyla kaynaştırabilir, fazla optik fiberleri sarabilir ve depolayabilir ve füzyon eklemini koruyabilirler.
4. Depolama işlevi
Raflar arasında çapraz bağlı çeşitli optik kabloları barındırarak kabloların düzenli ve düzenli bir şekilde saklanabilmesini sağlarlar. Fiber optik dağıtım çerçevesinin iç kısmının, fiber optik kablo hatlarının net bir şekilde yönlendirilebilmesi, kolayca ayarlanabilmesi ve minimum bükülme yarıçapı gereksinimlerini karşılayabilmesi için yeterli alan ve makul yöntemlerle tasarlanması gerekir.
Dördünün farklılaşma özellikleri temel olarak farklı uygulama ortamlarında yatmaktadır:

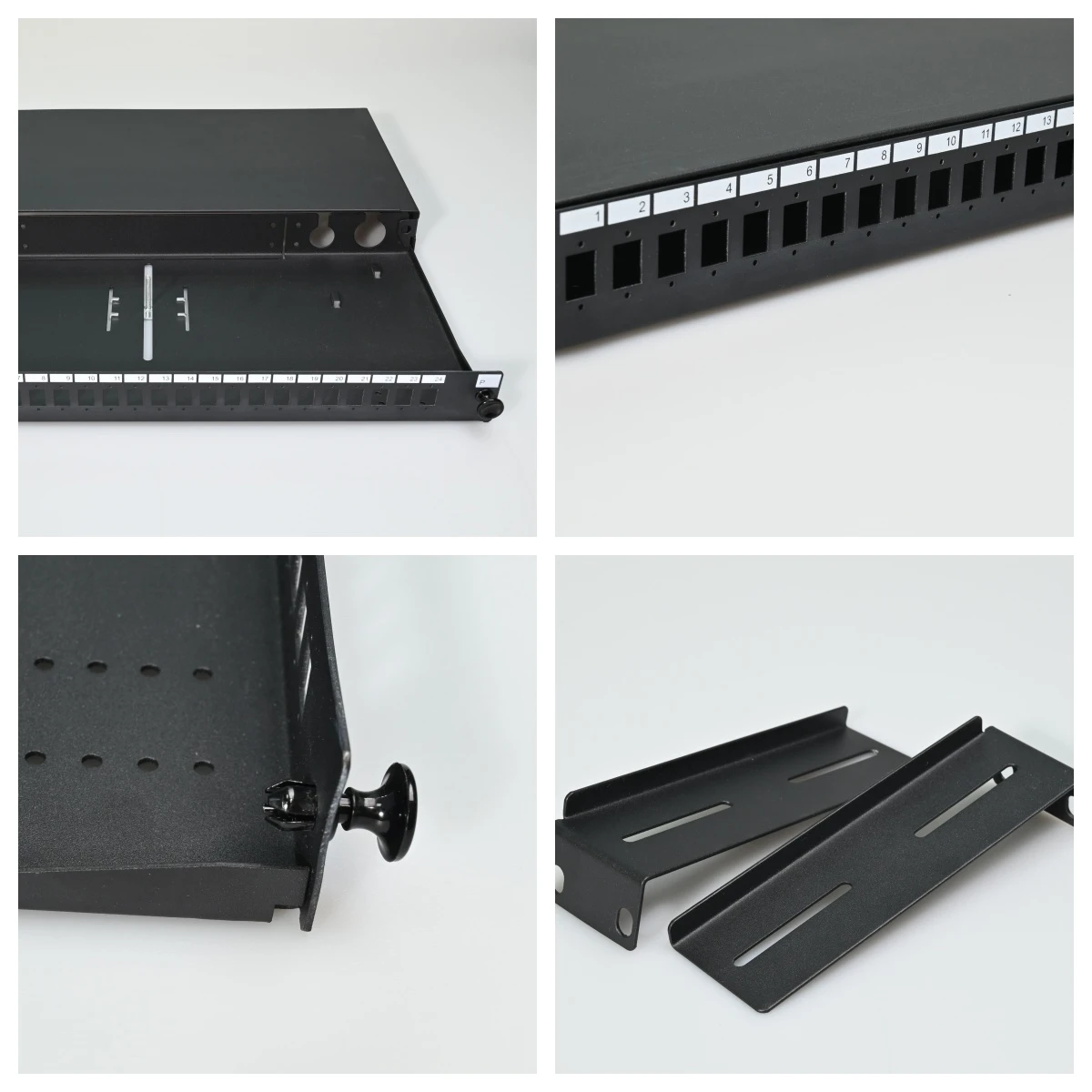

1. Fiber optik dağıtım çerçevesi
Esas olarak dikey omurgayı ve yatay optik kabloları bağlamak için kullanılır, çoğunlukla 1U yüksekliğinde 19 inçlik bir raftır. Fiber optik dağıtım çerçevesindeki bağlantı noktası sayısı genellikle 24 veya 48'dir. Veri merkezleri ve iletişim baz istasyonları gibi farklı senaryolarda fiber optik erişim ihtiyaçlarına uygun, nispeten evrensel bir kablolama işlevi sağlar.
2. Terminal kutusu
Esas olarak optik fiberlerin füzyon birleştirmesini, optik fiberlerin ve kuyruk fiberlerin füzyon birleştirmesini ve optik konektörlerin aktarma işlevini sağlar. Genellikle FTTH projelerinde kullanıcı tarafı fiber erişim noktası gibi optik kablonun ayrı fiberlere bölünmesi gereken durumlarda kullanılır. Duvara veya masaüstüne kolay kurulum için maksimum 8 veya 12 bağlantı noktasıyla, genellikle terminal ekipmanına en yakın fiş-noktası olarak yatay bir optik kablonun ucuna yerleştirilir
3.Fiber dağıtım kutusu
Dahili olarak fiber optik kablo terminalleri, füzyon koruma üniteleri ve fiber optik adaptörlerle donatılmış olup, omurga ve dağıtım kablolarını dış mekanlarda, koridorlarda veya iç mekanlarda bağlamak için kullanılır. Bağlantı noktası sayısı genellikle 24 veya 48'dir, genellikle FTTH ağlarında bulunur ve koridorlarda yaygın olarak kullanılan küçük bir kutudur. Kolay kurulum, çalıştırma ve bakım ihtiyacı göz önüne alındığında, fiber optik kutular farklı uygulama senaryolarına ve ağ gereksinimlerine göre boyut ve işlevsellik açısından özelleştirilebilir.
4.ODF dağıtım çerçevesi
ODF rafları genellikle optik kabloları dağıtmak, bağlamak ve yönetmek için kullanılan fiber optik bağlantı modüllerini, dağıtım birimlerini, konektörleri ve yönetim yuvalarını içerir. ODF dağıtım çerçevesi, veri merkezleri, iletişim baz istasyonları ve entegre kablolama sistemleri gibi büyük ölçekli fiber optik kablolama senaryolarına uygun, çok çeşitli bağlantı noktalarına (12-1440 çekirdek) sahip, özellikle fiber optik iletişim odaları için tasarlanmıştır.
Genel olarak,fiber optik dağıtım çerçeveleri esas olarak optik kabloları bağlamak ve yönetmek için kullanılır ve nispeten evrensel kablolama işlevleri sağlar; Terminal kutuları, belirli erişim noktalarına uygun olarak optik kabloların bölünmesine ve optik fiberlerin birleştirilmesine daha çok odaklanır; Fiber dağıtım kutuları esas olarak FTTH ağlarında yaygın olarak bulunan dağıtım optik kablolarını dallandırmak, dağıtmak ve yönetmek için kullanılır; ODF dağıtım çerçeveleri, yüksek yoğunluklu bağlantılar ve hassas fiber yönetimi özellikleriyle optik sinyallerin dağıtımına, bağlantısına ve geçişine daha fazla odaklanır.
Bunlar esasen veri iletim sürecine doğrudan dahil olmayan kuplörler için braketlerdir ancak belirli uygulama senaryolarına ve port konfigürasyon gereksinimlerine göre farklı konumlar için gerekli desteği sağlarlar. Fiber optik iletişim altyapısının önemli bir bileşeni olarak ağ istikrarının sağlanmasında, iletim verimliliğinin artırılmasında ve çeşitli uygulama ihtiyaçlarının karşılanmasında yeri doldurulamaz bir rol oynarlar.
