SC LC yama kablosu nedir?
SC-LC fiber optik yama kablosu, birçok uygulamada çok popüler olarak kullanılan küçük, kompakt bir yama kablosudur. Bu ağ çözümleri telekomünikasyon ağlarını, LAN'ları, veri işleme ağlarını, cihaz sonlandırmalarını ve tesis dağıtımlarını içerir. SC-LC bağlantı kabloları, Gigabit uygulamalarında ve ATM uygulamalarında daha az yer tüketimiyle hızlı Ethernet çözümleri sunmak üzere tasarlanmıştır.
Şartname
| Parametre | Birim | FC, SC, LC/Zırhlı fiber yama kablosu | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | AA | SM | AA | SM | AA | SM | |||||||
| bilgisayar | UPC | APC | bilgisayar | bilgisayar | UPC | bilgisayar | bilgisayar | UPC | bilgisayar | bilgisayar | APC | ||
| Ekleme kaybı (tipik) | dB | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,3'ten küçük veya eşit |
| Geri dönüş kaybı | dB | 45'ten büyük veya eşit | 50'den büyük veya eşit | 60'tan büyük veya eşit | 30'dan büyük veya eşit | 45'ten büyük veya eşit | 50'den büyük veya eşit | 30'dan büyük veya eşit | 45'ten büyük veya eşit | 50'den büyük veya eşit | 35'ten büyük veya eşit | 55'ten büyük veya eşit | 75'ten büyük veya eşit |
| Çalışma dalga boyu | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Değiştirilebilirlik | dB | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | ||||||||
| Titreşim | dB | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | ||||||||
| Çalışma sıcaklığı | derece | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Depolama sıcaklığı | derece | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kablo çapı | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

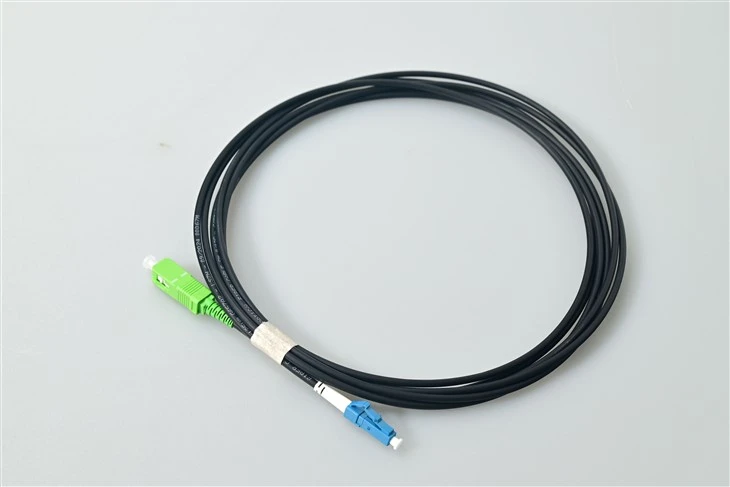

SC/APC'den LC/UPC'ye Fiber Optik Yama Kablosu
APC'den--UPC'ye Karma Tasarım
SC/APC 8 derece açılı cila, 60 dB'ye eşit veya daha fazla geri dönüş kaybı sağlar. LC/UPC kubbe cilası 50 dB'den büyük veya ona eşit bir ses sağlar. Bir kablo her iki arayüz türünü de birbirine bağlar - yeşil gövde APC'yi, mavi gövde UPC'yi tanımlar.
Küçük Form Faktörü, Yüksek-Yoğunluklu LC Bağlantısı
LC 1,25 mm halka, SC 2,5 mm'nin yarısı kadardır -, SFP/SFP+/QSFP alıcı-vericilerinde bağlantı noktası yoğunluğunu iki katına çıkarır. Hızlı takma ve{-çekme işlemi için RJ-tarzı mandal.

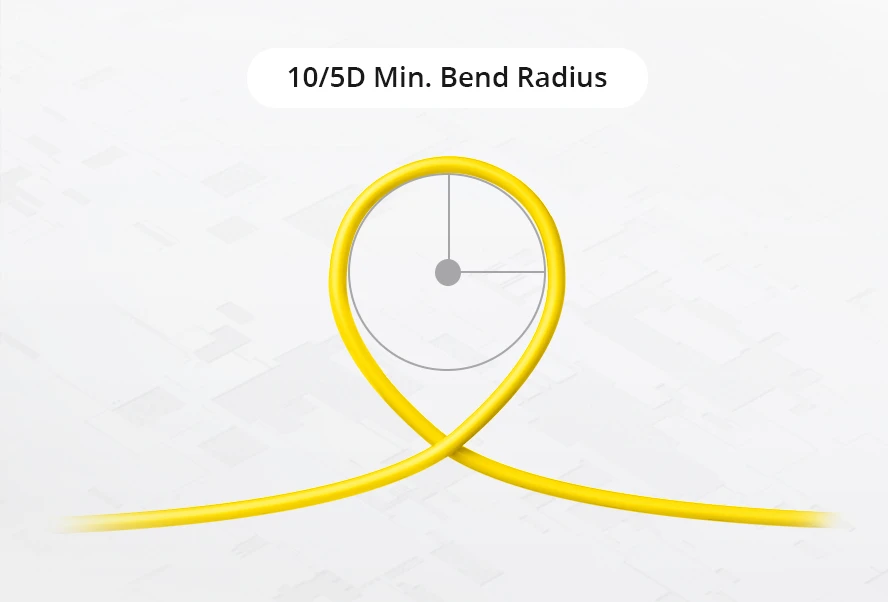

G.657.A1 Bükülmeye-Duyarsız Fiber
Bağlantı panellerinde ve zemin altı kablolamada sıkı yönlendirme için 10 mm minimum bükülme yarıçapı-. G.652.D ile geriye dönük uyumludur. 1550 nm'de 40 km'ye kadar destekler.
Uygulama Çözümleri
Bu SC'den LC'ye tek modlu fiber yama kablosu için tipik dağıtım senaryoları.
FTTH / GPON Erişim Ağı
SC/APC OLT bağlantı noktalarını ODF'deki LC/UPC ONT ekipmanına bağlar.PLC ayırıcıdağıtım yolunda da SC/APC arayüzlerini kullanır.
Veri Merkezinde Çapraz{0}}Bağlantı
SC/APC fiber dağıtım panellerini ToR anahtarlarındaki LC/UPC SFP+ alıcı-vericilerine doğrudan yamalar. 10GbE, 25GbE ve 100GbE'yi destekler.

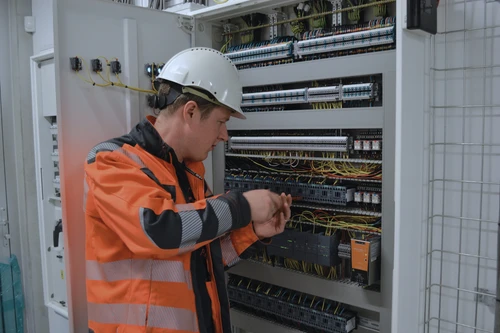

Fiber üzerinden CATV / RF
APC uç{0}}yüzü, analog videoda CSO/CTB bozulmasını önler. HFC ağlarında ana vericiler ve optik düğümler arasında kullanılır.

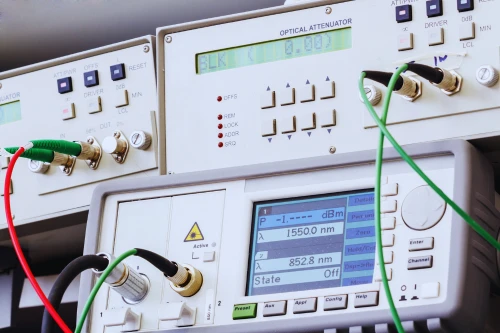

Telekom Test ve Ölçümü
LC/UPC OTDR test bağlantı noktalarını merkez ofislerdeki SC/APC dağıtım çerçevelerine bağlamak için referans{0}}sınıf test kablosu.
Kurumsal LAN Geçişi
Eski SC-sonlandırılmış yapısal kabloları, yeniden sonlandırmaya gerek kalmadan yeni LC-tabanlı anahtarlara ve yönlendiricilere köprüler.

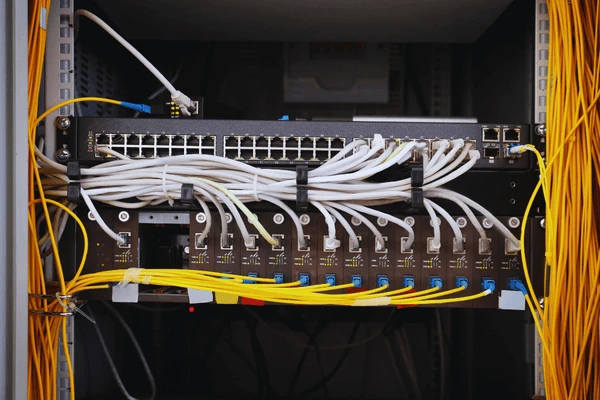

WDM Çoğullama Sistemleri
CWDM ve DWDM dağıtımlarında SC/APC mux/demux bağlantı noktalarını LC/UPC aktarıcılarla arayüzler.
Ürün Açıklaması
Her fiber optik yama kablosu, 1310/1550 nm'de ekleme kaybı ve geri dönüş kaybı açısından %100 test edilmiştir. Zirkonya seramik yüksükler, 1.000'den fazla veya buna eşit çiftleşme döngüsü boyunca 0,2 dB'ye eşit veya daha az değiştirilebilirlik sağlar. ISO 9001:2015 sertifikalı tesis. Telcordia GR-326, IEC 61300, RoHS, REACH uyumlu. OFNR ve LSZH ceket seçenekleri. Kablo çapı φ0,9 / φ2,0 / φ3,0 mm. 0,3 m–100 m arası özel uzunluklar mevcuttur.
Ürün Açıklaması
S: Fiber optik bağlantı kablosundaki APC ile UPC arasındaki fark nedir?
C: APC'nin 8 derecelik açılı bir uç-yüzü vardır (60 dB'den büyük veya buna eşit geri dönüş kaybı), UPC'nin kubbe-şeklinde bir uç-yüzü vardır (50 dB'den büyük veya ona eşit). GPON ve CATV sistemleri dağıtım tarafında APC'ye ihtiyaç duyar; SFP alıcı-vericileri gibi ekipman bağlantı noktaları UPC kullanır. Yeşil konektör=APC, Mavi=UPC.
S: Bir APC konnektörünü UPC adaptörüne takabilir miyim?
A: No. Mismatched polish creates an air gap causing >3 dB kayıp ve yüksük hasarı. Her zaman APC'yi APC'ye, UPC'yi UPC'ye eşleştirin. Açılı anahtar yuvasıSC/APC adaptörleriçoğu kazara çapraz çiftleşmeyi önler{0}}.
S: Hangi hızlar ve mesafeler destekleniyor?
C: 100 Mbps'den 100GbE'ye. 1310 nm'de 10 km'ye, 1550 nm'de 40 km'ye kadar. Gerçek erişim, alıcı-vericinin optik bütçesine ve toplam bağlantı kaybına bağlıdır.
S: Yama kablosu ile yama kablosu arasındaki fark nedir?fiber örgü?
C: Bağlantı kablosunun her iki ucunda da tak-ve-kullanım için konektörler bulunur. Bir helezonda, ana kablolara füzyon eklemesi için bir konektör ve bir çıplak fiber uç bulunur.
S: Özel uzunlukları veya çift yönlü versiyonları sipariş edebilir miyim?
C: Evet. Özel 0,3 m–100 m, teslim süresi 3–5 gün. Dubleks, zırhlı ve LSZH versiyonları mevcuttur. Biz de yapıyoruz12 çekirdekli SC/APC'den LC/UPC'yedaha yüksek lif sayısı ihtiyaçları için.
