Ürün Tanıtımı

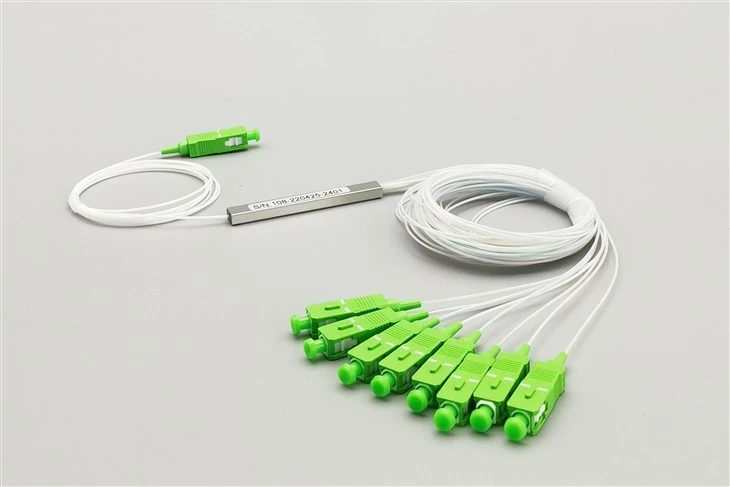

1X8 PLC Fiber Optik Bölücükuvars substrat-bazlıdırdüzlemsel dalga kılavuzuOptik sinyalleri bir merkez ofisten (CO) birden çok son -kullanıcı konumuna dağıtmak için kullanılan optik güç dağıtım cihazı.
Tek/çift optik girişi birden fazla optik çıkışa eşit şekilde böler ve optik sinyalleri kullanıcılara eşit şekilde dağıtır. Dal kanalları genellikle 2, 4 ve 8 kanala ve 64'e kadar kanala ve daha fazlasına sahiptir; bu genellikle 1 ×N veya 2×N olarak ifade edilir.
|
Bağlayıcı Türü |
SC |
|
Lehçe Tipi |
APC/UPC |
|
Fiber Modu |
Tek mod/Çoklu mod |
|
Paket Stili |
ABS/MİNİ BORU |
|
Yapılandırma Türü |
1 x 8 |
|
Elyaf Uzunluğu |
1.5m |
Şartname
| Paket Stili | mini tüp | Yapılandırma Türü | 1*8 |
| Elyaf Sınıfı | G.657A1 | Fiber Modu | Tekli mod |
| Bağlayıcı Türü | SC/APC | Bölünme Oranı | 50/50 |
| Giriş/Çıkış Fiber Çapı | 900μm | Giriş/Çıkış Fiber Uzunluğu | 1.5m |
| Ekleme Kaybı | 4,0dB'den az veya eşit | İade Kaybı | 55dB'den büyük veya eşit |
| Kayıp Tekdüzeliği | 0,4dB'den az veya ona eşit | Yönlülük | 55 dB'den büyük veya eşit |
| Polarizasyona Bağlı Kayıp | 0,2dB'den az veya ona eşit | Sıcaklığa Bağlı Kayıp | 0,5dB'den az veya eşit |
| Dalgaboyuna Bağlı Kayıp | 0,3dB'den az veya ona eşit | Çalışma Bant Genişliği | 1260~1650nm |
| Sıcaklık | Çalışma -40 ila 85 derece (-40 ila 185 derece F) Depolama -40 ila 85 derece (-40 ila 185 derece F) |
Başvuru
FTTX Optik Dağıtım
Bu 1 × 8 SC APC mini tüp PLC ayırıcı,FTTX (X'e Fiber)ağ dağıtımları. Optik sinyalleri bir merkez ofisten (CO) birden çok son-kullanıcı konumuna dağıtarak dağıtım kutuları ve terminal muhafazalarında esnek kurulumu destekler.
Merkez Ofis Sinyal Dağıtımı
Tek veya çift optik girişi birden fazla optik çıkışa eşit şekilde bölmek için merkez ofis düzeyinde kullanılır. Düzgün ışık bölünmesi ve iyi stabilite, tüm çıkış bağlantı noktaları arasında tutarlı sinyal dağılımının korunmasına yardımcı olur.
Optik Haberleşme Sistemleri
SC APC konektörleriyle güvenilir 1×8 sinyal bölme gerektiren genel optik iletişim sistemlerine uygulanabilir. Kompakt mini tüp yapısı, alanın sınırlı olduğu ortamlarda kuruluma olanak tanır-.
Çok-Kullanıcılı Fiber Dağıtım
Optik sinyallerin birden fazla kullanıcıya dağıtılması gereken senaryolar için uygundur. Ayırıcı, ağ gereksinimlerine göre 2, 4, 8, 16, 32 ve 64'e kadar kanaldan oluşan şube yapılandırmalarını destekler.
Sipariş bilgileri
Evoluxfiber, belirli uygulamalar için özel olarak tasarlanmış bir dizi 1xN ve 2xN ayırıcı sağlar:
a.1x2, 1x4, 1x8, 1x16,1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32,2x64 Splitter versiyonları mevcuttur.
B. SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC, LC/APC konektörleri veya hiçbir konektör istediğiniz gibi seçilemez
Giriş ve çıkış fiber türü için c. 0.9, 2,0, 3,0 mm.
D. At kuyruğunun uzunluğu da özelleştirilebilir; genellikle size 1,5 m sağlarız, daha fazla ayrıntı için bizimle iletişime geçebilirsiniz.
SSS
S1: Bu PLC ayırıcıda "mini tüp" ne anlama geliyor?
C: Mini tüp, bu ayırıcının paket stilini ifade eder. Alanın sınırlı olduğu fiber dağıtım kutuları ve terminal muhafazalarında esnek kuruluma olanak tanıyan kompakt bir yapıya sahiptir.
S2: Bu 1×8 PLC ayırıcının çalışma bant genişliği nedir?
C: Bu ayırıcı, ürün özelliklerinde belirtildiği gibi 1260 nm ila 1650 nm arası çalışma bant genişliğini destekler.
S3: SC APC ve SC UPC konnektörleri arasındaki fark nedir?
A: SC APC konnektörleridaha yüksek geri dönüş kaybı sağlayan açılı bir uç yüze sahiptir. Bu ayırıcı, SC/APC konektörleriyle mevcuttur ve gereksinimlerinize göre SC/UPC, FC/UPC, LC/UPC, FC/APC, LC/APC seçenekleri de seçilebilir.
S4: Çalışma sıcaklığı aralığı nedir?
C: Bu PLC ayırıcı, teknik özelliklerde listelendiği gibi -40 derece ila 85 derece (-40 derece F ila 185 derece F) sıcaklık aralığında çalışır.
S5: Bu ayırıcının ekleme kaybı nedir?
C:ekleme kaybı4,0dB'den az veya ona eşittir. Düşük ekleme kaybı, 8 çıkış bağlantı noktasının her birine yeterli optik gücün ulaşmasını sağlamaya yardımcı olur.
S6: Kayıp tekdüzeliği nedir ve neden önemlidir?
A: Kayıp tekdüzeliğiçıkış bağlantı noktaları arasındaki optik güç farkını ölçer. Bu ayırıcının kayıp eşitliği 0,4dB'den az veya buna eşit olup, bu da tüm çıkışlarda eşit ışık dağılımı ve iyi stabilite sağladığı anlamına gelir.
S7: Bu ayırıcı hangi fiber tipini kullanıyor?
C: Bu ayırıcı, 900μm giriş/çıkış fiber çapına sahip G.657A1 tek modlu fiber kullanır.
S8: Konektör tipi ve fiber uzunluğu özelleştirilebilir mi?
C: Evet. Konektör seçenekleri arasında SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC ve LC/APC bulunur. Giriş ve çıkış fiber çapı 0,9 mm, 2,0 mm veya 3,0 mm olabilir. Standart pigtail uzunluğu 1,5 m'dir ve istek üzerine özelleştirilebilir.
S9: Hangi bölme yapılandırmaları mevcut?
C: Evoluxfiber, 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, 2×2, 2×4, 2×8, 2×16, 2×32 ve 2×64 versiyonları dahil olmak üzere bir dizi 1×N ve 2×N ayırıcı sağlar.
S10: Geri dönüş kaybı spesifikasyonu nedir?
C: Geri dönüş kaybı 55dB'den büyük veya eşittir. Daha yüksek geri dönüş kaybı, optik ağ performansı için faydalı olan daha düşük arka yansımayı gösterir.
