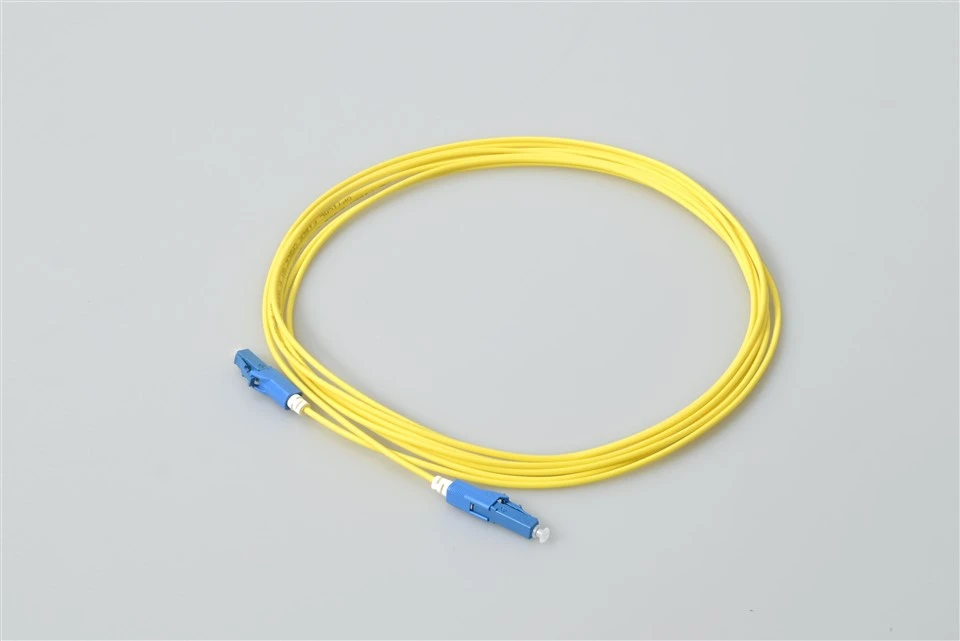

LC LC yama kablosu nedir?
LC-LC fiber optik yama kablosu, birçok uygulamada çok popüler olarak kullanılan küçük, kompakt bir yama kablosudur. Bu ağ çözümleri telekomünikasyon ağlarını, LAN'ları, veri işleme ağlarını, cihaz sonlandırmalarını ve tesis dağıtımlarını içerir. LC-LC bağlantı kabloları, Gigabit uygulamalarında ve ATM uygulamalarında daha az yer tüketimiyle hızlı Ethernet çözümleri sunmak üzere tasarlanmıştır.
Şartname
| Parametre | Birim | FC, SC, LC/Zırhlı fiber yama kablosu | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | AA | SM | AA | SM | AA | SM | |||||||
| bilgisayar | UPC | APC | bilgisayar | bilgisayar | UPC | bilgisayar | bilgisayar | UPC | bilgisayar | bilgisayar | APC | ||
| Ekleme kaybı (tipik) | dB | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,3'ten küçük veya eşit |
| Geri dönüş kaybı | dB | 45'ten büyük veya eşit | 50'den büyük veya eşit | 60'tan büyük veya eşit | 30'dan büyük veya eşit | 45'ten büyük veya eşit | 50'den büyük veya eşit | 30'dan büyük veya eşit | 45'ten büyük veya eşit | 50'den büyük veya eşit | 35'ten büyük veya eşit | 55'ten büyük veya eşit | 75'ten büyük veya eşit |
| Çalışma dalga boyu | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Değiştirilebilirlik | dB | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | ||||||||
| Titreşim | dB | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | ||||||||
| Çalışma sıcaklığı | derece | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Depolama sıcaklığı | derece | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kablo çapı | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Özellikler

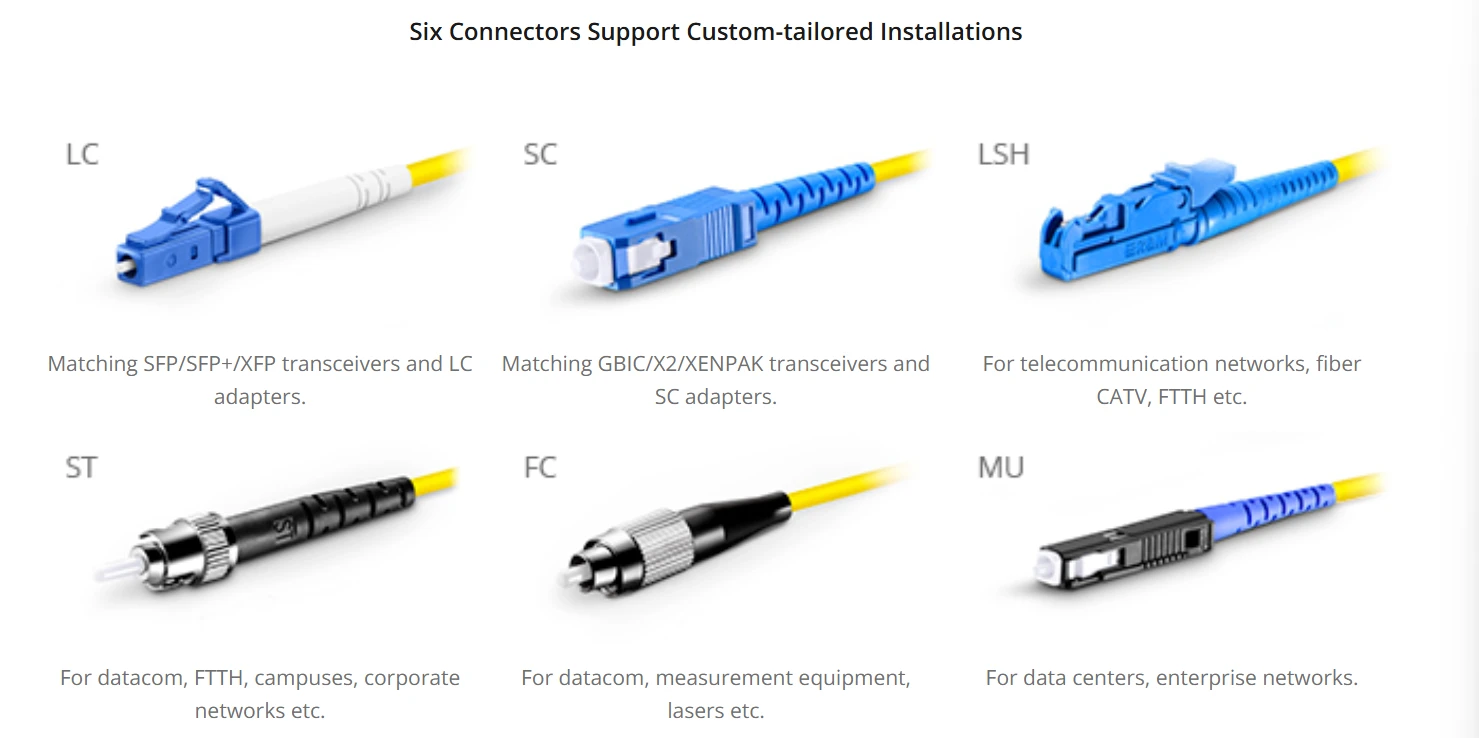

1.Altı Bağlayıcı, Özel-özel kurulumları destekler

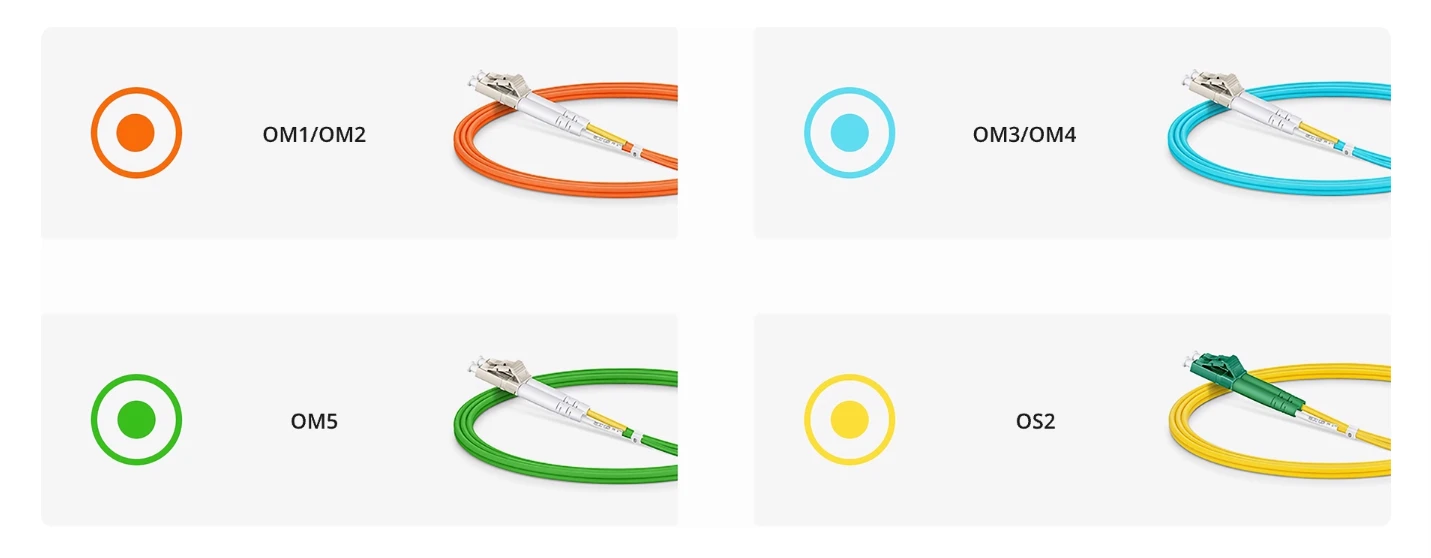

2.Kolay Tanımlama için Renkli-Kodlu Kablo Kılıfı
3.0,9 mm LSZH Sarı Ceketli OEM ODM LC APC / UPC Optik Fiber Pigtail:
Uygulamalar
Veri Merkezleri - SFP/SFP+ Ortamları
- 10G sunucu NIC'lerinden ToR anahtarlarına
- Depolama dizisi FC bağlantıları
- Omurga-yaprak dokusu yukarı bağlantıları
- Bant{0}}dışında-yönetim ağları
Telekom - Merkez Ofisi ve FTTx
- OLT yukarı bağlantı bağlantı noktaları
- ODF çapraz-bağlantıları
- Ayırıcı giriş/çıkış sonlandırmaları
- DWDM mux/demux arayüzleri
Kurumsal - Yapısal Kablolama
- MDA (Ana Dağıtım Alanı) yaması
- Zemin anahtarlarına yatay dağıtım
- IDF'ler arasındaki omurga
- Güvenlik kamerası fiber desteği
SSS
S: Neden çift yönlü LC kablolar yerine tek yönlü kabloları seçmelisiniz?
C: Simplex size duplex'in ulaşamayacağı yönlendirme esnekliği sağlar. TX ve RX fiberlerini farklı yollardan geçirebilir, çiftleri bozmadan tek tek fiberleri değiştirebilir ve sıkışık panellerde daha yüksek etkili port yoğunluğu elde edebilirsiniz. TX ve RX'in zaten ayrı bağlantı noktaları olduğu SFP-tabanlı ekipmanlar için simpleks genellikle daha pratik bir seçimdir.
S: LC UPC simpleks ile LC APC simpleks arasındaki fark nedir?
C: İki şey: cila açısı ve geri dönüş kaybı.
LC UPC düz/kavisli bir uç yüze sahiptir ve 50dB'den büyük veya ona eşit geri dönüş kaybına sahiptir. Konektör mahfazası mavidir. Dijital sinyaller - Ethernet, Fiber Kanal, genel veriler için kullanın.
LC APC, 8 derece açılı bir uç yüze sahiptir ve 60dB'den büyük veya ona eşit geri dönüş kaybına sahiptir. Konektör muhafazası yeşildir. Analog sinyaller - CATV, fiber üzerinden RF, PON video yer paylaşımı için kullanın.
UPC'yi asla APC'ye bağlamayın - açı uyumsuzluğu yüksek kayıplara neden olur ve her iki konektöre de zarar verir.
S: LC UPC simpleks'i farklı önyükleme açılarıyla sipariş edebilir miyim?
C: Evet. Biz şunları sunuyoruz:
-Düz önyükleme (standart) - genel kullanım
-45 derece açılı kılıf - dar dikey çalışmalarda kablo gerilimini azaltır
-90 derece açılı bagaj - yama panellerinden yatay çıkış
Yüksek-bağlantı noktası-sayılı panellerde -Kısa önyükleme - maksimum yoğunluğu
Standart olmayan-botlar için minimum sipariş: 50 adet
S: Simpleks kablolar için ayrı ayrı test raporları sağlıyor musunuz?
C: Evet. İki seçenek:
Toplu rapor (ücretsiz): Üretim lotunuzdan numune testi, IL/RL/görsel incelemeyi kapsar.
Bireysel rapor (istek üzerine sağlanır): Her kablo, seri numarası, gerçek ölçülen IL ve RL ve başarılı/başarısız durumunu içeren kendi sertifikasına sahiptir. Test laboratuvarları ve kalitenin-kritik olduğu kurulumlar için önerilir.
S: 2,0 mm simpleks kablo için minimum bükülme yarıçapı nedir?
A: Gerilimsiz durumda 15 mm, yük çekerken 30 mm. Daha sıkı kurulumlar için, 7,5 mm minimum bükülme yarıçapına sahip bükülmeye-duyarsız fiber (BIF) sunuyoruz - agresif kablo yönetiminde bile performans kaybı yok.
