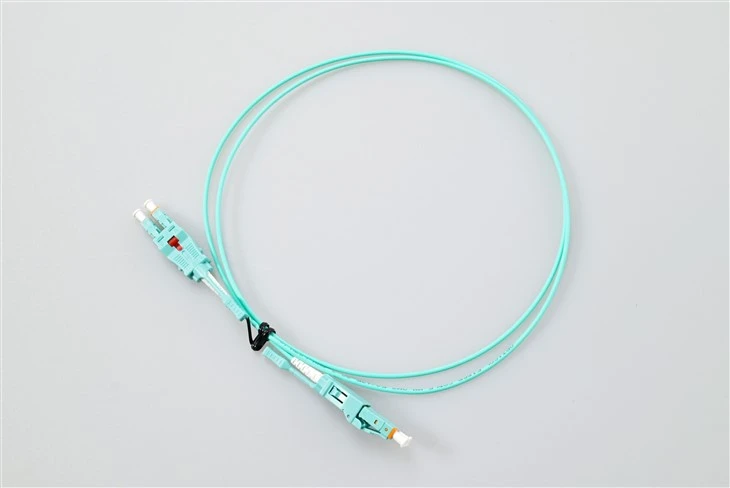

LC yama kablosu nedir?
LC-LC fiber optik yama kablosu, birçok uygulamada çok popüler olarak kullanılan küçük, kompakt bir yama kablosudur. Bu ağ çözümleri telekomünikasyon ağlarını, LAN'ları, veri işleme ağlarını, cihaz sonlandırmalarını ve tesis dağıtımlarını içerir. LC-LC bağlantı kabloları, Gigabit uygulamalarında ve ATM uygulamalarında daha az yer tüketimiyle hızlı Ethernet çözümleri sunmak üzere tasarlanmıştır.
Şartname
| Parametre | Birim | FC, SC, LC/Zırhlı fiber yama kablosu | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | AA | SM | AA | SM | AA | SM | |||||||
| bilgisayar | UPC | APC | bilgisayar | bilgisayar | UPC | bilgisayar | bilgisayar | UPC | bilgisayar | bilgisayar | APC | ||
| Ekleme kaybı (tipik) | dB | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,3'ten küçük veya eşit | 0,3'ten küçük veya eşit |
| Geri dönüş kaybı | dB | 45'ten büyük veya eşit | 50'den büyük veya eşit | 60'tan büyük veya eşit | 30'dan büyük veya eşit | 45'ten büyük veya eşit | 50'den büyük veya eşit | 30'dan büyük veya eşit | 45'ten büyük veya eşit | 50'den büyük veya eşit | 35'ten büyük veya eşit | 55'ten büyük veya eşit | 75'ten büyük veya eşit |
| Çalışma dalga boyu | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Değiştirilebilirlik | dB | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | ||||||||
| Titreşim | dB | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | 0,2'den küçük veya eşit | ||||||||
| Çalışma sıcaklığı | derece | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Depolama sıcaklığı | derece | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kablo çapı | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Özellikler
SFF Çözümlerine Yönelik Artan Talepleri Karşılıyor
LC konnektörleri yalnızca 1,25 mm çaplı yüksük ile üretilmektedir, bu da yoğun nüfuslu fiber optik ağlar için büyük bir avantajdır. LC konektörü, SFP, XFP ve SFP+ alıcı-vericilerdeki gibi yüksek yoğunluklu bağlantılar için IEC 61754-20 standardı kapsamında üretilmiştir.
Tek Modlu veya Çok Modlu LC-LC, Yükseltici veya Plenum Dereceli
Tek modlu (9/125 OS1, OS2), çift yönlü ve çoklu mod (50/125 ve 62,5/125) seçenekleriyle LC-LC fiber optik kablo düzenekleri sağlıyoruz. Özel bağlantı mesafesi gereksinimleriniz için OM3 ve OM4'ü karşılaştırıyorsanız, ayrıntılı dökümümüzOM3 ve OM4 çok modlu fiber performans farklılıkları ve seçim kılavuzutemel bant genişliğini ve erişim hususlarını kapsar. Yükseltici uygulaması veya plenum bağlantıları için olup olmadığını seçebilirsiniz veya tamamen özelleştirilmesini istiyorsanız, LC-LC bağlantı kablolarına yönelik OEM/ODM hizmetimiz hakkında daha fazla bilgi edinmek için bizimle iletişime geçebilirsiniz.
Kolay ve Kullanışlı Çekme
Kolayca geçmeli bir yapılandırmayla oluşturulan LC-LC bağlantıları, RJ45 konektörünün tutma tırnağına benzer kilitleme mekanizmalarıyla donatılmıştır. Artık konektörü cihaza bağlamak ve bağlantısını kesmek kolaydır. Kilitleme tırnakları, kablolama kurulumları ve bakım sırasında çekmelere, gerilimlere, takılmalara ve darbelere karşı dayanıklılık sağlayacak şekilde enjeksiyonla-kalıplanmıştır.
Düşük Ekleme Kaybı ile Güvenli ve Test Edilmiş Fiber Düzeneği
Bağlantı kablolarımız %100 optik olarak incelenmekte ve 0,02 dB'i aşmayacak şekilde düşük ekleme kaybı sağlayacak şekilde test edilmektedir.
Uygulamalar
10G Veri Merkezi Sunucu Bağlantılarına-Geçiş-
OM3 lazer-optimize edilmiş 50/125μm fiber, 850nm'de 300 metreye kadar 10 Gigabit Ethernet'i destekler. Uniboot form faktörü, raf üst-anahtarları ile sunucu SFP+ bağlantı noktaları arasındaki kablo yığınını azaltır ve LC UPC OM3 uniboot yüksek-yoğunluklu çok modlu yama kablosunu, raf alanının kısıtlı olduğu 10G veri merkezi kablolaması için pratik bir seçenek haline getirir. Sitemizde hazır-siparişe-hazır seçeneklere göz atabilirsinizLC uniboot OM3 çok modlu çift yönlü fiber yama kablosu ürün sayfası.
Ağ Dolaplarında Yüksek-Yoğunluklu SFP+ Alıcı-Verici Yaması
Ağ dolapları ve ara dağıtım çerçeveleri genellikle kompakt bir alanda düzinelerce SFP+ çok modlu alıcı-vericiyi barındırır. İnce tek önyükleme kılıfıyla birleştirilmiş 1,25 mm SFF LC konektörü, daha sıkı kablo yönlendirmesine ve daha temiz demetlemeye olanak tanıyarak standart çift yönlü OM3 LC fiber atlama teli düzeneklerine kıyasla hava akışını iyileştirir.
Depolama Alanı Ağı (SAN) Fiber Kanal Bağlantıları
Çok modlu fiber üzerinden Fiber Kanal, genellikle 8G ve 16G hızlarında LC arayüzlerini kullanır. SAN ortamları için kompakt LC uniboot OM3 kablosu, HBA bağlantı noktaları ve FC anahtarları arasındaki yama işlemini basitleştirir ve enjeksiyonla kalıplanmış kilitleme tırnağı, depolama trafiğini kesintiye uğratabilecek kazara bağlantı kopmalarını önler.
Kurumsal Çok Modlu LAN Omurga Çalıştırmaları
Çok modlu fiber üzerinden erişim-katman anahtarlarını dağıtım-katmanı ekipmanına bağlayan omurga bağlantıları oluşturmak için, yerden tasarruf sağlayan bu uniboot OM3 çok modlu yama kablosu, güvenilir bir çift yönlü bağlantı sağlar. Azaltılmış kablo çapı, kurumsal kampüs fiber ağlarında yaygın olarak kullanılan kablo kanalları, kanallar ve yükseltilmiş zemin yolları üzerinden kurulumu kolaylaştırır. LC tek önyüklemeli kabloların yüksek-yoğunluklu yapısal kablolama stratejilerine nasıl uyum sağladığına daha geniş bir bakış için şu adresteki kılavuzumuza bakın:kampüs ve veri merkezi ortamlarında tek önyükleme tasarımını kullanan yüksek-yoğunluklu LC fiber konnektör çözümleri.
Laboratuvar ve Test Ortamları için Yapısal Kablolama
Test tezgahları, Ar-Ge laboratuvarları ve üretim katları sıklıkla fiber bağlantılarını yeniden yapılandırır. İtme-çekme LC kilitleme mekanizması ve kompakt tek önyüklemeli kablo gövdesi, hızlı bağlantı-bağlantı kesme döngülerine olanak tanır ve kurulumları test etmek için OM3 tek önyüklemeli fiber yama kablosunu, sık sık yeniden yama yapmanın gerekli olduğu durumlarda etkili bir seçim haline getirir.
SSS
S1: Bu OM3 uniboot yama kablosunun 10G'de maksimum iletim mesafesi nedir?
C: OM3 lazer-optimize edilmiş 50/125μm çok modlu fiber, 850nm dalga boyunda 300 metreye kadar 10 Gigabit Ethernet'i (10GBASE-SR) destekler. Veri merkezlerinde tipik olan daha kısa raf içi veya çapraz kabin bağlantıları için, LC UPC OM3 tek önyüklemeli çok modlu fiber kablo, bu erişim dahilinde tutarlı bir performans sunar.
S2: LC uniboot ara kablosundaki OM3 ve OM4 arasındaki fark nedir?
C: Hem OM3 hem de OM4, 50/125μm lazer-optimize edilmiş çok modlu fiber kullanır, ancak OM4 daha yüksek modal bant genişliğine sahiptir (850nm'de 4700 MHz·km vs. 2000 MHz·km), bu da 10G erişimini 400 metreye kadar genişletir ve daha uzun mesafelerde 40G/100G paralel optikleri destekler. Bağlantılarınız 300 metrenin altındaysa ve 10G'de çalışıyorsa, OM3 uniboot yüksek{17}}yoğunluklu çok modlu bağlantı kablosu uygun maliyetli bir seçimdir. Yan yana-teknik-bir karşılaştırma için şu makalemize bakın:OM1'den OM5 -'ye kadar çok modlu fiber türleri özellikleri ve uygulama farklılıklarıHer notun ne zaman doğru uyum olduğunu açıklar.
S3: Bu OM3 uniboot kablosu VCSEL-tabanlı SFP+ alıcı-vericilerle çalışabilir mi?
C: Evet. OM3 çok modlu fiber, standart 10G SFP+ SR alıcı-vericilerinde kullanılan 850nm VCSEL (Dikey-Boşluk Yüzeyi-Yayan Lazer) ışık kaynakları için özel olarak optimize edilmiştir. LC UPC konnektör arayüzü herhangi bir adaptöre ihtiyaç duymadan doğrudan SFP+ alıcı-verici bağlantı noktalarıyla eşleşir.
S4: Uniboot tasarımı, standart çift yönlü kablolara kıyasla optik performansı etkiler mi?
C: Hayır. Uniboot muhafaza, iki fiberi tek bir kablo gövdesinde birleştirir, ancak her fiber aynı 50/125μm çekirdek yapısını ve cilalı yüksük kalitesini korur. Ekleme kaybı ve geri dönüş kaybı, yukarıdaki tabloda listelenen standart çift yönlü LC çok modlu bağlantı kablosu performans özellikleriyle tutarlı kalır.
S5: Bu kablo tavan boşluğu kurulumu için plenum-derecelendirmeli kılıfta mevcut mu?
C: Evet. Hem yükseltici (OFNR) hem de plenum (OFNP) dereceli versiyonları sağlıyoruz. Asma tavanların üzerindeki hava dağıtım plenumlarından yönlendirilen kurulumlar için, plenum-dereceli LC tek önyüklemeli OM3 çok modlu kablo, düşük-duman, alev-geciktirici kaplama malzemeleriyle yangın güvenliği kurallarını karşılar. İç mekan kurulumları için doğru ceket tipini ve yönlendirme yaklaşımını seçme konusunda rehberlik sağlamak amacıyla temel hususları ele alıyoruz.
S6: Bu OM3 ara kablosundaki deniz rengi neyi gösteriyor?
C: Aqua, lazerle-optimize edilmiş OM3 ve OM4 çok modlu fiber için TIA-598 standart renk tanımıdır. Bu renk kodlaması, teknisyenlerin karışık fiber ortamlarda çok modlu kabloları sarı tek modlu kablolardan anında ayırt etmesine yardımcı olarak OM3 tek önyüklemeli fiber kablo kurulumu sırasında çapraz bağlantı hatalarını önler.
S7: Bir proje dağıtımı için özel uzunluklar ve miktarlar sipariş edebilir miyim?
C: Evet. 0,5 m'den 30 m'ye kadar standart uzunluklar sunuyoruz ve özel uzunluk siparişlerini kabul ediyoruz. Proje-ölçekli LC uniboot OM3 yama kablosu toplu siparişleri için lütfen gerekli uzunlukları, uzunluk başına miktarları, kılıf derecelendirmesini ve tüm etiketleme özelliklerini sağlayın, böylece doğru bir teklif ve üretim programı hazırlayabiliriz.
S8: Kurulumdan önce LC UPC konektörünün uç-yüzünü nasıl temizlemeliyim?
C: Çiftleşmeden önce her 1,25 mm'lik yüksük uç yüzeyini temizlemek için özel bir LC tek tıklamalı fiber temizleyici veya IPA (izopropil alkol) ile tüy bırakmayan- bir mendil kullanın. Tek bir yüksükteki toz veya kirlenme bile ekleme kaybını önemli ölçüde artırabilir. Her konnektöre koruyucu toz kapakları yerleştiriyoruz - bunları kurulum anına kadar açık tutun. Tam bir-adım-temizlik ve bakım rutini için,fiber optik yama kablosu bakımı ve uç{0}}yüz temizleme yönergelerisaha teknisyenleri için-en iyi uygulama prosedürlerini sağlar.
