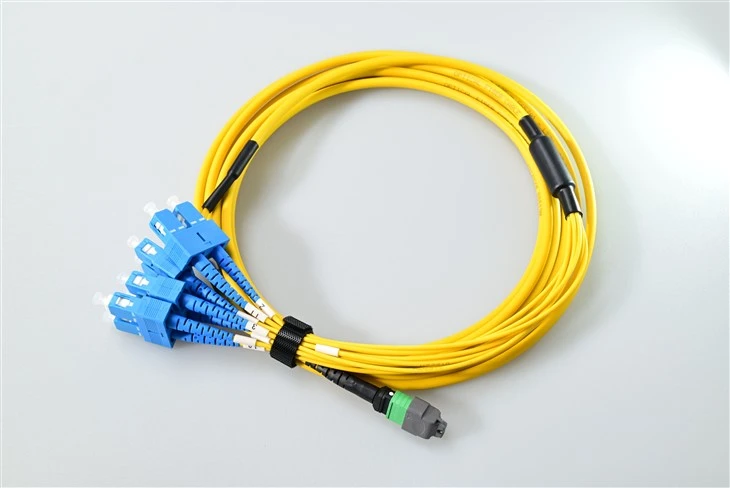

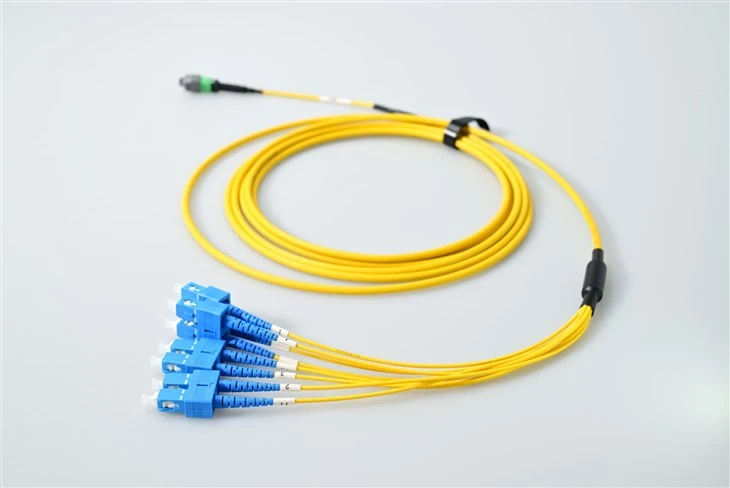

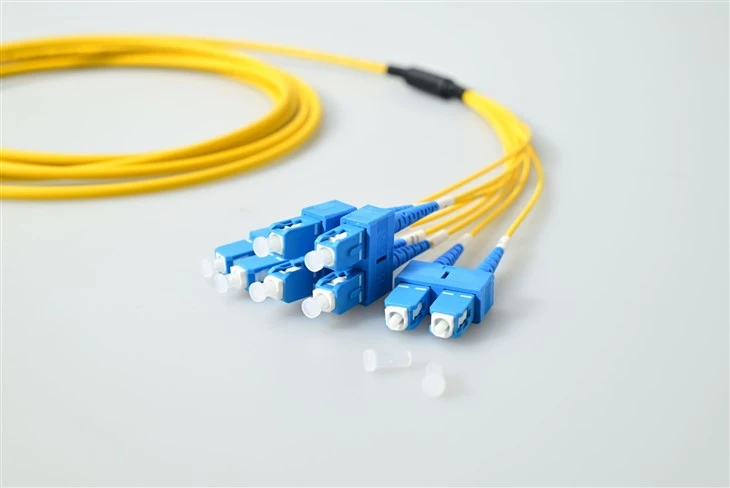

8 CORE SC'DEN MTP MPO Fiber Bağlantı Kablolarına

C: Aslında bu, halihazırda yüklemiş olduğunuz şeye bağlıdır. LC'nin yeni standart haline gelmesinden önce kurumsal ağlarda ve telekomünikasyon ortamlarında çok yaygın olan SC konnektörleri üzerinde standartlaştırılmış eski ekipman veya altyapı ile çalışıyorsanız, SC'den MTP/MPO'ya geçiş son derece mantıklıdır. Çekirdek anahtarlarını 40G veya 100G QSFP alıcı-vericilerine yükselten müşterilerimiz oldu, ancak mevcut bağlantı panelleri ve fiber bağlantılarının tümü SC'dir. Bu çıkış kablosu, her şeyi söküp değiştirmeden bu boşluğu kapatmalarına olanak tanır. Ayrıca, SC konektörleri daha sağlamdır ve yüksek titreşimli ortamlarda-veya teknisyenler eldivenlerle çalışırken kullanılması daha kolaydır.

C: Dolayısıyla, düşük-kayıplı sürüm, daha sıkı üretim toleranslarına sahip birinci sınıf-sınıf MT yüksüklerini kullanır; birkaç nanometre dahilindeki yüksük geometrisinden bahsediyoruz. Tipik ekleme kaybı 0,3dB'nin altındadır ve maksimum 0,5dB'dir. Standart kayıp, standart MT yüksüklerini kullanır ve maksimum 0,7dB ile 0,5dB civarında tipik kayıplar göreceksiniz. Bir veri merkezindeki kısa mesafelerde (örneğin 50 metre veya daha az) çoğu uygulama için fark gerçekten göz ardı edilebilir. Ancak daha uzun mesafeler katediyorsanız, sıkı bağlantı bütçeleriyle uğraşıyorsanız veya birden fazla kaset aşamasını bağlıyorsanız, bağlantı noktası başına bu ekstra 0,2-0,3dB'nin toplamı hızlı bir şekilde artar. Görev açısından kritik 100G bağlantılarında veya daha yüksek hızlar için geleceğe hazır olduğunuzda genellikle-düşük kayıp-tavsiye ederiz.

C: Her kablo, tekli mod (OS2 9/125μm) veya çoklu mod (OM3/OM4 50/125μm) için özel olarak tasarlanmıştır; karıştırıp eşleştiremezsiniz. MT yüksük hizalaması ve fiber çekirdek boyutları iki tip arasında farklıdır. Çoklu mod için bunu genellikle OM3 veya OM4 fiber üzerinden 40GBASE-SR4 veya 100GBASE-SR4 alıcı-vericilerle kullanırsınız. Tekli mod için 100GBASE-PSM4 veya uzun-erişmeli 40G uygulamalarını düşünün. İyi haber şu ki, bunları renkli-kodladık: çok modlu için deniz mavisi veya macenta ceket, tekli mod için sarı. Alıcı-vericilerinize ve mevcut altyapınıza uyacak doğru fiber tipini sipariş ettiğinizden emin olun!

C: MTP konektöründeki itme-çekme mandallama mekanizması, yüksek yoğunluklu kurulumlar için gerçekten oyunun kurallarını-değiştiren bir- mekanizmadır. LC veya SC konektörlerinde bulabileceğiniz geleneksel sıkma-bırakma-tırnakları yerine, bağlantıyı kesmek için kelimenin tam anlamıyla doğrudan geri çekmeniz yeterli; parmak jimnastiği yapmanıza gerek yok. Düzinelerce elyafın sıkı bir şekilde paketlendiği sıkışık bir patch panelde çalışırken bu çok büyük bir değerdir. Teknisyenlerin, serbest bırakma tırnağını sıkıştırmak için diğer kabloların etrafına ulaşmaya çalışırken 10 dakika boyunca uğraştıklarını gördüm. İtme{10}}çekme sayesinde en kalabalık raflarda bile tek elinizle bağlantıyı kesebilirsiniz. Ayrıca yanlışlıkla yanlış kablonun çıkarılması veya bitişik bağlantıların zarar görmesi riskini de azaltır.

C: Kılavuz pimleri, MTP/MPO konektörlerinde sihrin gerçekleşmesini sağlayan şeydir. Bunlar, konnektörü eşleştirdiğinizde MT halkasını hizalayan son derece-hassas metal pimlerdir (mikron-seviye toleranslarından bahsediyoruz). Anlaşma şu: "erkek" versiyonda pimler var, "dişi" versiyonda ise onları almak için delikler var. 8 çekirdekli SC'den MTP/MPO'ya kablolarımızın çoğu, MTP ucunda QSFP alıcı-vericilerine veya bağlantı panellerine bağlanmak için standart olan dişi (pinsiz) MTP konektörleriyle birlikte gelir. Alıcı-vericiler ve paneller erkek (sabitlenmiş) konektörlere sahiptir. Yani sipariş verirken, aksini gerektiren özel bir uygulamanız olmadığı sürece dişi MTP isteyeceksiniz. SC'nin sonu mu? Standart dubleks SC konnektörleri, burada süslü bir şey yok.

C: Üçünü de sunuyoruz ve her birinin kendi yeri var. Yuvarlak kablo en yaygın olanıdır; sağlamlaştırılmıştır, kablo yönetim sistemlerinden geçirilmesi kolaydır ve dar bükümler için yeterince esnektir. Bunu 3,0 mm çaplı bir ceketle göreceksiniz. Oval kablo daha düz olduğundan yükseltilmiş zeminlerin altında veya dar yatay kablo kanallarında yönlendirme yapmak için uygun olabilir. Çıplak şerit en kompakt olanıdır; kelimenin tam anlamıyla sadece minimum koruyucu kılıfa sahip şerit elyafıdır. Bu, her milimetrenin önemli olduğu ultra-yüksek-yoğunluktaki kurulumlar için harikadır, ancak kaba kullanım için daha az dayanıklıdır. Çoğu veri merkezi uygulaması için sağlamlaştırılmış yuvarlak kabloyu öneriyoruz. Esneklik, dayanıklılık ve kurulum kolaylığı arasındaki en tatlı noktadır.

C: Polarite kafa karıştırıcı olabilir, ancak basit versiyonu şu şekildedir: standart 8-fiber SC'den MTP/MPO'ya geçiş için, genellikle B Tipi polariteye (Yöntem B olarak da bilinir) bakıyorsunuz. Bu, bir uçtaki fiber 1'in diğer uçtaki fiber 8'e, fiber 2'nin fiber 7'ye bağlandığı anlamına gelir ve bu böyle devam eder; bu bir "anahtar-yukarıdan tuşa-aşağıya" çevirmedir. 40G QSFP+ alıcı-vericiyi dört çift yönlü SC bağlantı noktasına bağlamak için ihtiyacınız olan şey budur. A Tipi polarite düzdür (fiber 1'den fiber 1'e), bu da koparma uygulamaları için daha az yaygındır. Tip C, belirli kaset konfigürasyonlarıyla kullanacağınız çapraz çiftleri içerir. Sonuç olarak: ağ tasarımınız aksini belirtmediği sürece, QSFP uygulamaları için B Tipi'ni tercih edin. Ağ şemanızı bize gönderirseniz, tam yapılandırma konusunda size yol gösterebiliriz.

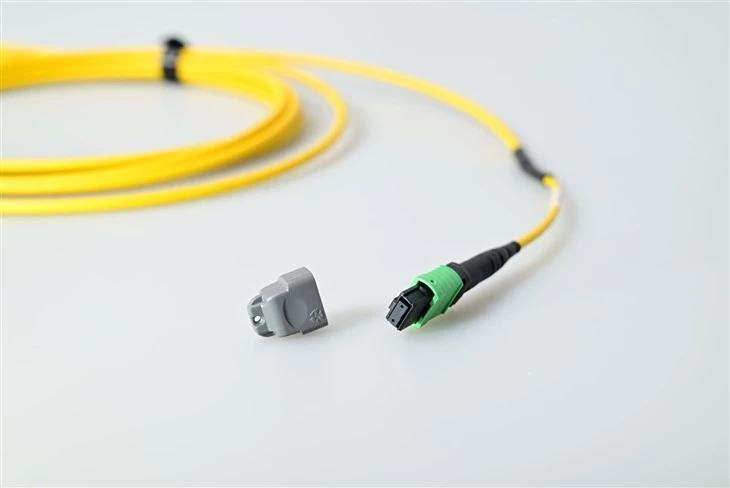

C: Renk kodlaması, hızlı tanımlama ve karışıklıkları önleme konusunda dostunuzdur-. Standart şu şekildedir: deniz mavisi ceket=OM3 çoklu mod (10G dereceli), macenta/mor=OM4 çoklu mod (40/100G dereceli), sarı=OS2 tekli mod. MTP/MPO muhafazası da bunu takip eder; tekli modda UPC cilası için mavi muhafazayı ve APC cilası için yeşil muhafazayı göreceksiniz. Bazı üreticiler kendi varyasyonlarını ekler ancak bunlar endüstri standartlarıdır. İşlevsel olarak önemli mi? Pek öyle değil; sarı kablo, içindeki fiber doğru tipte olduğu sürece gayet iyi çalışacaktır. Ancak operasyonel olarak çok önemli. Renk kodlaması, teknisyenlerin neyle çalıştıklarını anında bilmelerine yardımcı olur, kurulum hatalarını azaltır ve sorun gidermeyi çok daha hızlı hale getirir. Ayrıca, yalnızca kablo renklerine baktığınızda ağ denetimleri ve dokümantasyonu çok daha kolaydır.
