Selam! Fiber Optik PLC Ayırıcıların tedarikçisi olarak bana sık sık bu şık cihazların spektral tepkisinin nasıl ölçüleceği soruluyor. Bu nedenle bu konuyla ilgili bazı bilgileri paylaşacağımı düşündüm.

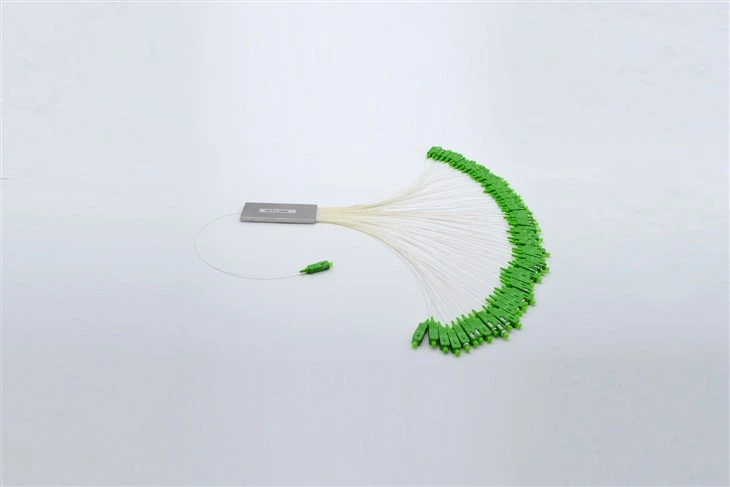

Öncelikle Fiber Optik PLC Ayırıcının ne olduğunu anlayalım. Bir optik sinyali birden fazla çıkışa bölmek için kullanılan, fiber optik ağlarda önemli bir bileşendir. Bu ayırıcıların bir dizisini sunuyoruz, örneğin1x64 Plc Fiber Ayırıcı, Çelik Boru, Çıplak Fiber 250μm, Sc Apc, Tekli Mod,1x16 Plc Fiber Ayırıcı, Çelik Boru, Çıplak Fiber 250μm, Sc Upc, Tekli Modve1x4 Plc Fiber Optik Bölücü.
Neden Spektral Tepkiyi Ölçmeliyiz?
Fiber Optik PLC Ayırıcının spektral tepkisinin ölçülmesi çok önemlidir. Ayırıcının farklı dalga boylarında nasıl performans gösterdiğini anlamamıza yardımcı olur. Bu önemlidir çünkü gerçek dünya uygulamalarında fiber optik sinyaller çeşitli dalga boylarında çalışabilir. Spektral tepkiyi bilerek ayırıcının farklı ağ kurulumlarında iyi çalışacağından emin olabiliriz.
Gerekli Ekipman
Spektral tepkiyi ölçmek için birkaç önemli ekipmana ihtiyacınız olacak:
- Işık kaynağı: Ayarlanabilir bir lazer kaynağı idealdir. Ayırıcıya gönderilen ışığın dalga boyunu değiştirmenizi sağlar. Bu şekilde ayırıcının performansını farklı dalga boylarında test edebilirsiniz.
- Güç Ölçer: Bu cihaz ayırıcının her çıkış portundan çıkan ışığın gücünü ölçer. Güvenilir sonuçlar elde etmek için yüksek doğruluğa sahip bir güç ölçüm cihazına ihtiyacınız olacaktır.
- Fiber Optik Kablolar: Işık kaynağının, ayırıcının ve güç ölçerin bağlanması için kaliteli fiber optik kablolar gereklidir. Sinyal kayıplarını önlemek için kabloların uygun şekilde sonlandırıldığından emin olun.
Ölçüm Süreci
- Kurmak: Öncelikle ayarlanabilir lazer kaynağını bir fiber optik kablo kullanarak Fiber Optik PLC Ayırıcının giriş portuna bağlayın. Ardından ayırıcının her çıkış bağlantı noktasını ayrı fiber optik kablolar kullanarak bir güç ölçere bağlayın.
- İlk Kontroller: Ölçüme başlamadan önce tüm bağlantıların sağlam olduğundan emin olun. Doğru kalibre edildiğinden emin olmak için güç ölçeri kontrol edin. Her şeyin beklendiği gibi çalıştığından emin olmak için tek bir dalga boyuyla hızlı bir test de yapabilirsiniz.
- Dalga Boyu Taraması: Ayarlanabilir lazer kaynağını başlatın ve ölçüm aralığınızın başlangıç dalga boyuna ayarlayın. Örneğin 1260 nm'den başlayabilirsiniz. Güç ölçerleri kullanarak her çıkış bağlantı noktasındaki gücü ölçün. Daha sonra dalga boyunu küçük bir adımla (örneğin 1 nm) artırın ve her çıkış portunda güç ölçümünü tekrarlayın. 1625 nm olabilecek ölçüm aralığınızın sonuna ulaşana kadar bunu yapmaya devam edin.
- Veri Kaydı: Her dalga boyundaki ve çıkış bağlantı noktasındaki gücü ölçerken verileri kaydedin. Değerleri takip etmek için bir elektronik tablo veya veri kayıt yazılımı kullanabilirsiniz. Bu veriler spektral tepki eğrisini çizmek için kullanılacaktır.
- Hesaplamalar: Tüm verilere sahip olduğunuzda, her dalga boyu için ekleme kaybını ve tekdüzeliği hesaplayabilirsiniz. Ekleme kaybı, belirli bir dalga boyunda giriş gücü ile çıkış gücü arasındaki farktır. Tekdüzelik, belirli bir dalga boyunda maksimum ve minimum çıkış güçleri arasındaki farktır.
Spektral Tepki Eğrisinin Çizilmesi
Tüm verileri topladıktan sonra spektral tepki eğrisini çizmenin zamanı geldi. Excel gibi yazılımları veya özel optik ölçüm yazılımlarını kullanabilirsiniz. X ekseninde dalga boyunu, y ekseninde ise ekleme kaybını veya çıkış gücünü çizin. Bu eğri size ayırıcının farklı dalga boylarında nasıl performans gösterdiğinin görsel bir temsilini verecektir.
Sonuçların Analizi
- Ekleme Kaybı: Farklı dalga boylarındaki ekleme kaybı değerlerine bakın. İyi bir Fiber Optik PLC Ayırıcı, çalışma dalga boyu aralığında düşük ekleme kaybına sahip olmalıdır. Yüksek ekleme kaybı, ayırıcıda kötü üretim kalitesi veya hasar gibi sorunlara işaret edebilir.
- Tekdüzelik: Tekdüzelik değerlerini kontrol edin. Tüm çıkış bağlantı noktalarında tekdüze bir çıkış gücü arzu edilir. Bağlantı noktaları arasında çıkış gücünde büyük bir fark varsa, bu durum ağda sinyal dengesizliğine yol açabilir.
- Zirveler ve Düşüşler: Spektral tepki eğrisinde herhangi bir tepe veya düşüş olup olmadığına bakın. Zirveler rezonans etkilerini gösterebilirken, düşüşler emilim veya girişimden kaynaklanabilir. Bu düzensizlikler ayırıcının performansını etkileyebilir ve daha fazla araştırılmalıdır.
Doğru Ölçüm İçin İpuçları
- Çevre Koşulları: Ölçüm ortamını sabit tutun. Sıcaklık ve nem, ayırıcının ve ölçüm ekipmanının performansını etkileyebilir. Ölçümü kontrollü bir ortamda gerçekleştirmeye çalışın.
- Kablo Yönetimi: Fiber optik kabloların çok fazla bükülmediğinden veya bükülmediğinden emin olun. Kabloların bükülmesi sinyal kayıplarına neden olabilir ve ölçüm sonuçlarını etkileyebilir.
- Kalibrasyon: Doğru ölçümler sağlamak için ayarlanabilir lazer kaynağını ve güç ölçüm cihazlarını düzenli olarak kalibre edin.
Kalite Güvencesi
Tedarikçi olarak tüm Fiber Optik PLC Ayırıcılarımızı müşterilerimize göndermeden önce bu spektral tepki ölçümlerini gerçekleştiriyoruz. Bu, ayırıcıların gerekli kalite standartlarını karşılamasını sağlar. Ayrıca talep üzerine müşterilerimize sağlanabilecek her bir ayırıcı için ölçüm sonuçlarının ayrıntılı kayıtlarını da tutuyoruz.
Çözüm
Bir Fiber Optik PLC Ayırıcının spektral tepkisinin ölçülmesi, fiber optik ağlardaki performansının sağlanmasında çok önemli bir adımdır. Yukarıda özetlenen adımları izleyerek ayırıcının performansını farklı dalga boylarında doğru bir şekilde ölçebilirsiniz. İster bir ağ kurulumcusu, ister mühendis olun, ister sadece fiber optikle ilgileniyor olun, spektral tepkinin nasıl ölçüleceğini anlamak, ayırıcı seçerken bilinçli kararlar vermenize yardımcı olacaktır.
Yüksek kaliteli Fiber Optik PLC Ayırıcılar pazarındaysanız ve ürünlerimiz hakkında daha fazla bilgi edinmek istiyorsanız, satın alma danışmanlığı için bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınıza uygun doğru ayırıcıyı bulmanıza yardımcı olmak için buradayız.
Referanslar
- Fiber Optik İletişim Teknolojisi El Kitabı
- Optik Fiber Ölçüm Standartları
