Fiber optik bağlantı söz konusu olduğunda, SC konektörü sektördeki en popüler seçimlerden biri olarak öne çıkıyor. Fiber optik SC konektörlerinin önde gelen bir tedarikçisi olarak, sık sık bu konektörlerin boyutu sorulur. Bu blog yazısında, neden önemli olduğunu ve diğer fiber optik konektörlerle nasıl karşılaştırıldığını açıklayan fiber optik SC konektörlerinin boyutunun ayrıntılarını inceleyeceğim.
Fiber optik SC konektörlerinin temellerini anlamak
Boyutuna dalmadan önce, önce fiber optik SC konnektörünün ne olduğunu anlayalım. SC, abone konnektörü anlamına gelir ve itme - çekme kuplaj mekanizması kullanan bir fiber optik konektör türüdür. Bu tasarım, telekomünikasyon, veri merkezleri ve diğer yüksek hızlı ağ uygulamalarında yaygın kullanımının nedenlerinden biri olan kurulumunu ve kaldırmayı kolaylaştırır.
SC konnektörü, fiber optik kabloyu tutan 2.5 mm'lik bir yüksüklü kare şekilli bir gövdeye sahiptir. Ferül, konektörün fiberi tam olarak hizalayan, düşük kayıp ve yüksek performanslı optik bağlantılar sağlayan bir kısmıdır.
Fiber optik SC konektörlerinin fiziksel boyutları
Bir fiber optik SC konektörünün boyutu, farklı üreticiler ve uygulamalar arasında uyumluluğu sağlamak için standartlaştırılan temel fiziksel boyutları ile tanımlanır.
Ferrül boyutu
Bir SC konnektöründeki yüksük 2,5 mm'dir. Bu, fiber optik endüstrisinde ortak bir boyuttur ve ST (düz uç) konektörü gibi diğer konektör tiplerinde de kullanılır. 2,5 mm'lik bir yüksük, içinde tek mod veya çok modlu fiber için kararlı ve doğru bir hizalama sağlar. Mükemmel mekanik özellikler ve aşınma ve yıpranmaya karşı direnç sunan zirkonya gibi yüksek kaliteli malzemelerden yapılmıştır.
Bağlayıcı gövde boyutu
SC konektörünün genel gövdesi nispeten kompakttır. Konektör gövdesinin dış boyutları tipik olarak yaklaşık 23 mm uzunluğunda çapraz kesitte 9,6 mm x 9.6mm civarında ölçülür. Bu kare şekilli vücut tasarımı, yama panellerinde, duvar plakalarına ve diğer fiber optik sonlandırma ekipmanlarına kolay kurulum sağlar. Kompakt boyut ayrıca, alanın prim olduğu modern veri merkezlerinde çok önemli olan yüksek yoğunluklu kurulumlar sağlar.
Kablo ceketi uyumluluğu
SC konektörü, farklı kablo ceket boyutlarını karşılayacak şekilde tasarlanmıştır. 0,9 mm ila 3.0 mm arasında bir ceket çapına sahip fiber optik kablolarla kullanılabilir. Bu esneklik, küçük çaplı iç mekan kablolarından daha büyük açık ve zırhlı kablolara kadar çok çeşitli uygulamalara izin verir.
Diğer fiber optik konektörlerle karşılaştırma
Fiber optik SC konektörlerinin boyutunu daha iyi anlamak için, bunları piyasadaki diğer popüler fiber optik konektörlerle karşılaştırmak yararlıdır.
LC Konektörü
LC (Lucent konektörü), yaygın olarak kullanılan bir başka fiber optik konektördür. SC konnektörünün 2.5 mm'lik bir yüksükün aksine, LC konnektörünün yarısı boyutta olan 1.25 mm'lik bir yüksük vardır. LC konektör gövdesi de daha küçük, daha dikdörtgen bir şekle sahip. Daha küçük boyutu nedeniyle, LC konnektörü genellikle 10g, 40g ve 100G Ethernet bağlantı noktaları gibi alanın son derece sınırlı olduğu yüksek yoğunluklu uygulamalarda kullanılır.
Fiber optik MU konektörü
Fiber optik MU konektörü, LC konektörüne benzer şekilde 1.25 mm'lik bir yüksüke sahip minyatür bir konektördür. Daha yüksek yoğunluklu uygulamalar için tasarlanmıştır ve genellikle çok fiber şerit kablolarda kullanılır. MU konnektörü, SC konektörüne kıyasla benzersiz bir itme - çekme kilitleme mekanizması ve daha küçük bir genel ayak izine sahiptir.
Stonektör
2,5 mm'lik bir yüksük kullanan ST konektörü, SC konektörüne kıyasla farklı bir şekle ve boyuta sahiptir. ST konnektörü, süngü stili birleştirme mekanizmasına sahip yuvarlak bir gövdeye sahiptir. Çapı kare şekilli SC konektörüne kıyasla daha büyüktür ve konektörü yerine bükme ihtiyacı nedeniyle kurulum işlemi biraz daha karmaşıktır.
Fiber optik konektörlerde boyutun önemi
Fiber optik konektörün boyutu, performansında ve uygulamasında önemli bir rol oynar.
Kurulum alanı
Daha önce de belirtildiği gibi, veri merkezlerinde ve diğer ağ ortamlarında alan değerli bir kaynaktır. SC konnektörünün kompakt boyutu, sınırlı bir alanda daha fazla bağlantı yapılmasını sağlayan yüksek yoğunluklu kurulumlara izin verir. Bu sadece fiziksel alandan tasarruf etmekle kalmaz, aynı zamanda ağ altyapısının toplam maliyetini de azaltır.
Uyumluluk
Standart boyutlar, SC konektörlerinin farklı tipte fiber optik ekipman ve diğer konektörlerle birbirinin yerine kullanılabilmesini sağlar. Örneğin, SC konektörlü yama kabloları, SC konektörlerini kabul etmek için tasarlanmış yama panellerine, anahtarlara ve yönlendiricilere kolayca takılabilir. Bu uyumluluk kurulum ve bakım sürecini basitleştirir, çünkü ağ teknisyenleri uyumluluk sorunları hakkında endişelenmeden çeşitli bileşenler kullanabilirler.
Kullanım kolaylığı
SC konektörünün boyutu ve şekli de kullanım kolaylığına katkıda bulunur. İtme - çekme kuplaj mekanizması, nispeten küçük ve hafif gövde ile birleştiğinde, teknisyenlerin konnektörü hızlı bir şekilde kurmasını ve çıkarmasını kolaylaştırır. Bu, zamanın özün olduğu saha kurulumlarında özellikle önemlidir.
Ürün yelpazemiz
Fiber optik SC konektörlerinin bir tedarikçisi olarak, farklı müşteri ihtiyaçlarını karşılamak için çok çeşitli ürünler sunuyoruz.

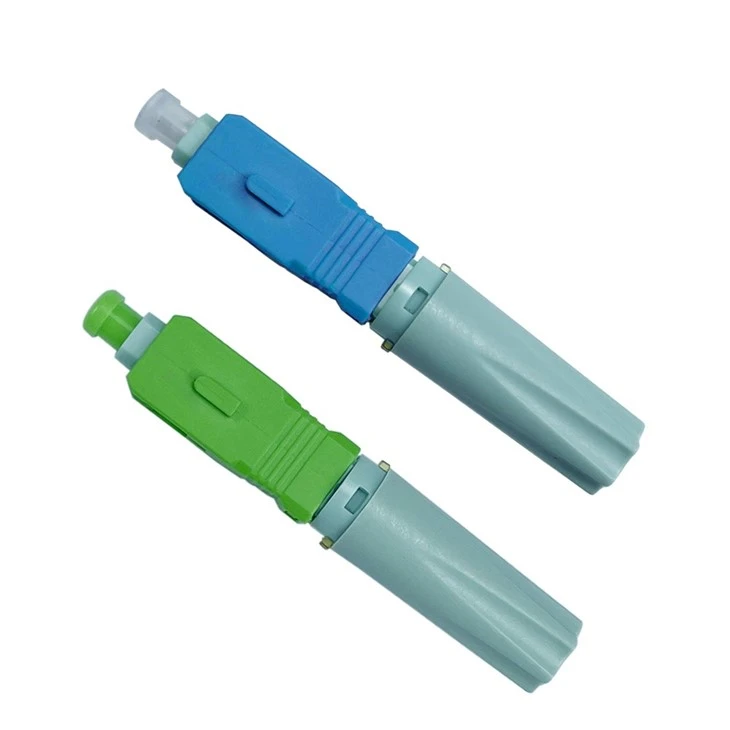

Fiber optik hızlı konektör ftth önceden gömülü sc
Fiber optik hızlı konnektörümüz ftth önceden gömülü SC, fiberde ev (FTTH) uygulamalarına hızlı ve kolay kurulum için tasarlanmıştır. Fiber ile birlikte önceden gömülü, kurulum süresini ve karmaşıklığını azaltır. Konektör, SC konektörlerinin standart boyutunu ve performansını korur ve konut ve küçük iş ağlarında güvenilir bağlantılar sağlar.
3'ü 1 IP68 su geçirmez konektör
Ayrıca, dış mekan ve sert ortam uygulamaları için uygun olan 3'ü 1 IP68 su geçirmez konektör sunuyoruz. Bu konektör, SC konektörünün standart boyutunu korurken, bir birimdeki üç farklı bağlantı türünün işlevselliğini birleştirir. Dış mekan tesislerinde uzun vadeli güvenilirlik sağlayarak su, toz ve diğer çevresel faktörlere dayanacak şekilde tasarlanmıştır.
Çözüm
Sonuç olarak, bir fiber optik SC konnektörünün boyutu, performansını, kurulumunu ve uyumluluğunu etkileyen önemli bir hususdur. 2,5 mm'lik bir yüksük ve kompakt kare şekilli bir gövde ile SC konnektörü, yüksek performanslı optik bağlantılar ve kullanım kolaylığı arasında bir denge sunar. Veri merkezlerinden konut ağlarına kadar çok çeşitli uygulamalar için uygundur.
Yüksek kaliteli fiber optik SC konektörlerine veya diğer fiber optik ürünlere ihtiyacınız varsa, gereksinimleriniz hakkında ayrıntılı bir tartışma için sizi bizimle iletişime geçmeye davet ediyoruz. Uzman ekibimiz, ağ altyapınız için doğru ürünleri seçmenize yardımcı olmaya hazırdır.
Referanslar
- Fiber optik konektörlere yönelik öneriler
- Telcordia GR - 326 - Tek modlu fiber optik konektörler ve jumper montajları için çekirdek jenerik gereksinimler
- Fiber optik iletişim sistemlerinde IEEE standartları
